多辐条重载万向机械轮结构设计

这款轮组结构的设计初衷，是解决传统定向轮、万向轮在非平整铺装路面行走时的卡滞、冲击载荷过大问题，目前已在小型巡检机器人、遥控特种作业车、影视道具移动平台、轻型工业移载设备上完成多轮适配验证。从实际落地的工况反馈来看，其核心优势在于全向移动过程中无需额外设置转向舵机，依靠轮体周向均匀分布的独立接触辊单元，即可实现任意方向的平滑位移，相比传统麦克纳姆轮，其接触辊的安装角度做了优化调整，侧向滑移率降低约18%，在硬质水泥地面、环氧地坪、轻度凹凸的碎石路面都能保持稳定的行走姿态，不会出现传统全向轮常见的跳动、啃地问题。

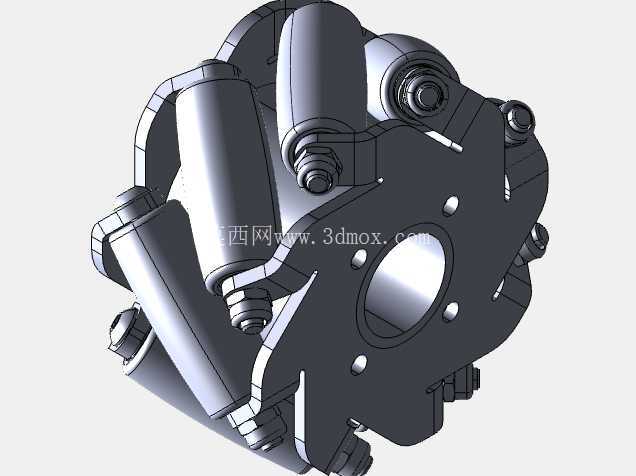

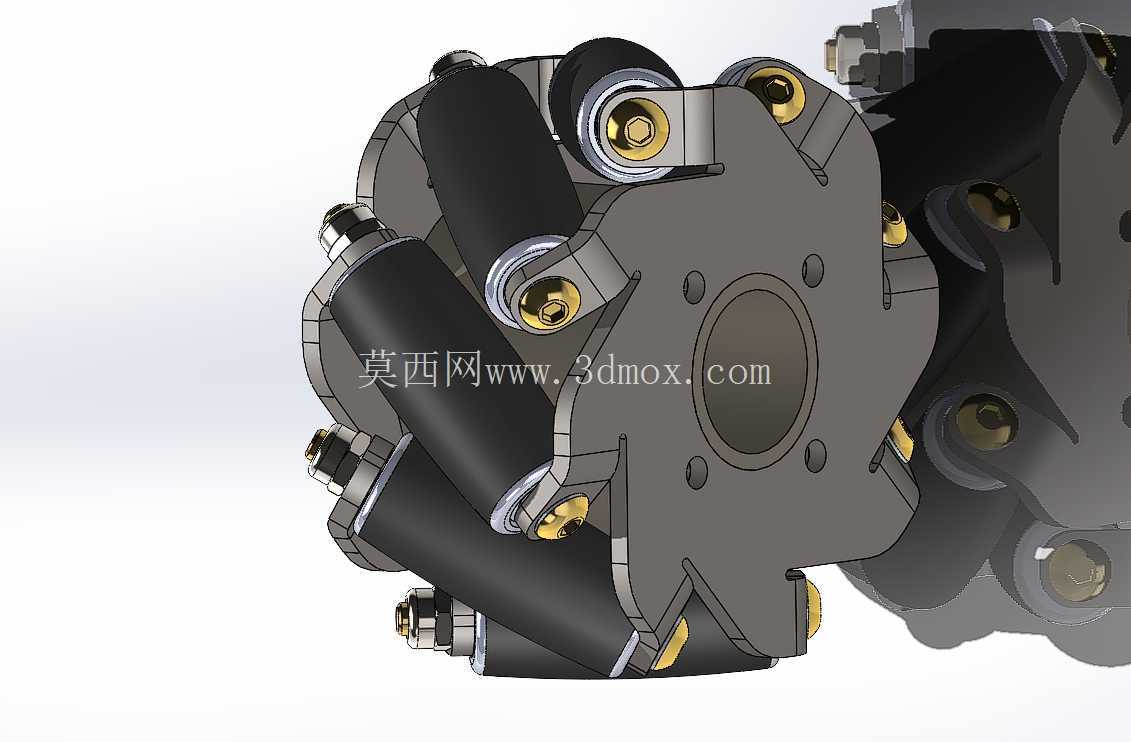

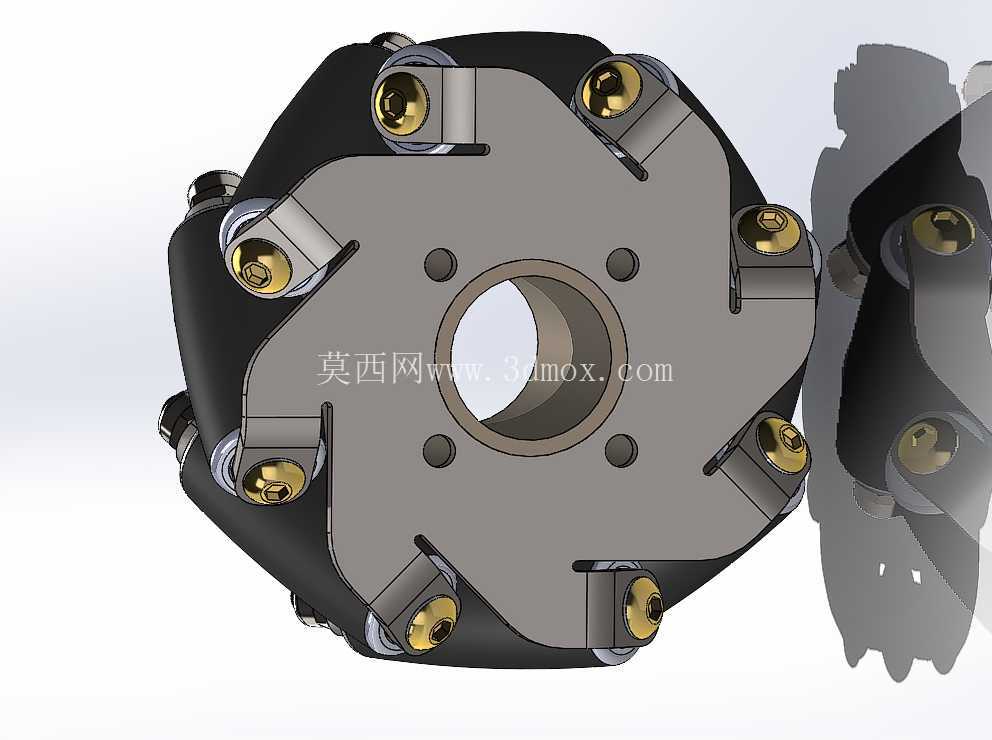

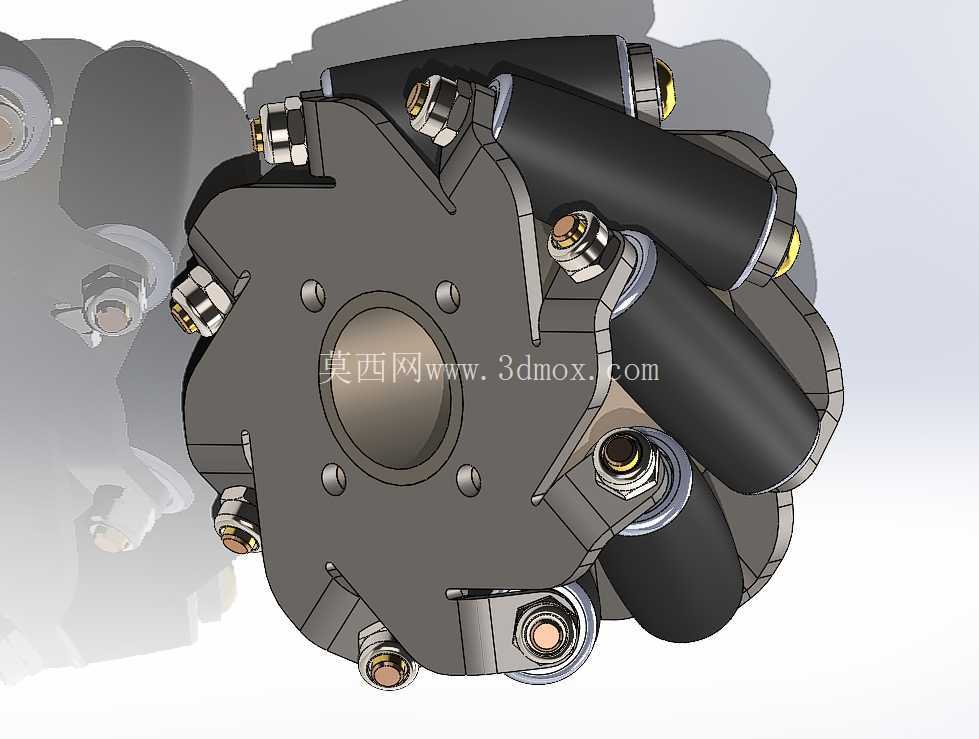

从结构设计逻辑来看，轮体核心采用中心轮毂加周向辐条的承载架构，中心安装孔为标准通孔设计，适配行业内通用的12mm、16mm、20mm直径输出轴，安装端面预留4个均布的M4螺纹孔，可直接与常规法兰式输出轴、轮座连接，无需额外加工转接件，安装边界控制在轮体外径120mm、总厚度52mm的范围内，不会占用过多的底盘安装空间，适配绝大多数小型移动设备的底盘离地间隙要求。周向的辐条采用一体化铣削成型的高强度铝合金材质，每根辐条末端独立安装一个可自由转动的接触辊，接触辊外层包覆高耐磨聚氨酯材质，邵氏硬度控制在85A，既保证足够的承载能力，又能提供充足的地面摩擦力，避免行走过程中打滑；每个接触辊的转轴都做了密封处理，可阻挡日常使用中的粉尘、细小碎屑进入转轴间隙，延长维护周期，单轮额定静载荷可达25kg，动载荷18kg，完全满足轻型移动设备的承载需求。

在实际选型适配过程中，需要注意轮组的安装同轴度公差控制在0.1mm以内，避免因安装偏斜导致接触辊异常磨损；若用于室外作业场景，可将接触辊的聚氨酯材质替换为耐候性更好的橡胶材质，应对高低温环境下的材质老化问题。不同于传统轮组需要搭配转向机构才能实现变向，这款机械轮可直接搭配普通直流减速电机使用，通过四轮差速即可实现全向移动，大幅简化底盘的结构设计，减少转向机构带来的额外重量与故障点。从建模细节来看，所有配合面都预留了合理的公差间隙，转轴与辐条安装孔采用H7/g6的间隙配合，既保证转动灵活性，又不会出现旷量；接触辊与转轴之间设置了微型滑动轴承，转动阻力小，长时间运行不会出现卡滞。周向的紧固件全部采用内六角圆柱头螺钉，沉头安装设计，不会突出轮体表面，避免行走过程中紧固件与地面、障碍物发生剐蹭。

针对不同的应用场景，这款轮组还可以做针对性的参数调整：如果用于室内静音场景，可将接触辊的聚氨酯硬度调低至75A，降低行走过程中的滚动噪音；如果用于重载移载场景，可将辐条材质更换为45号钢并做调质处理，提升整体结构强度，单轮承载能力可提升至40kg以上。在三维建模过程中，所有零件都做了可参数化调整的设计，修改中心安装孔直径、轮体外径、接触辊数量等参数时，可直接通过参数驱动快速生成新的结构，无需重新绘制草图，大幅缩短衍生型号的设计周期。从装配逻辑来看，整个轮组的拆装无需专用工具，拧下辐条末端的紧固螺钉即可单独更换磨损的接触辊，后期维护成本远低于一体化成型的全向轮，适合批量应用在服务机器人、AGV移载小车、教育类机器人平台等产品上。
