内燃机分体式连杆活塞组结构设计

这套连杆活塞组件是内燃机曲柄连杆机构的核心传力单元，日常接触的四冲程汽油机、柴油机里，这套部件承担着把活塞顶部燃气爆发的直线推力，转化为曲轴旋转扭矩的核心作用，小到家用乘用车的动力总成，大到工程机械、农用机械的柴油机组，甚至小型通用动力的发电机组，只要是往复式内燃机结构，都离不开这套部件的可靠运行。

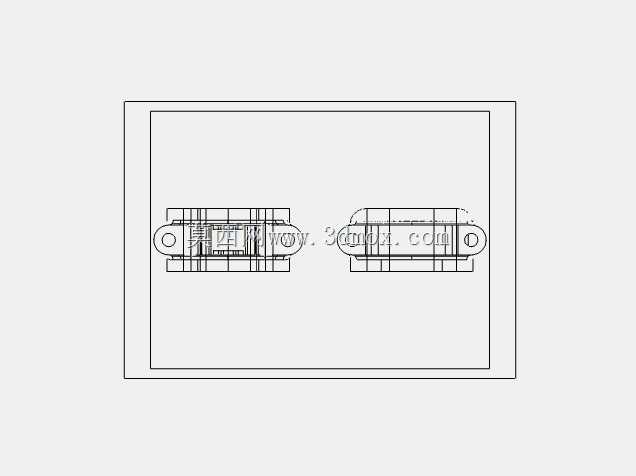

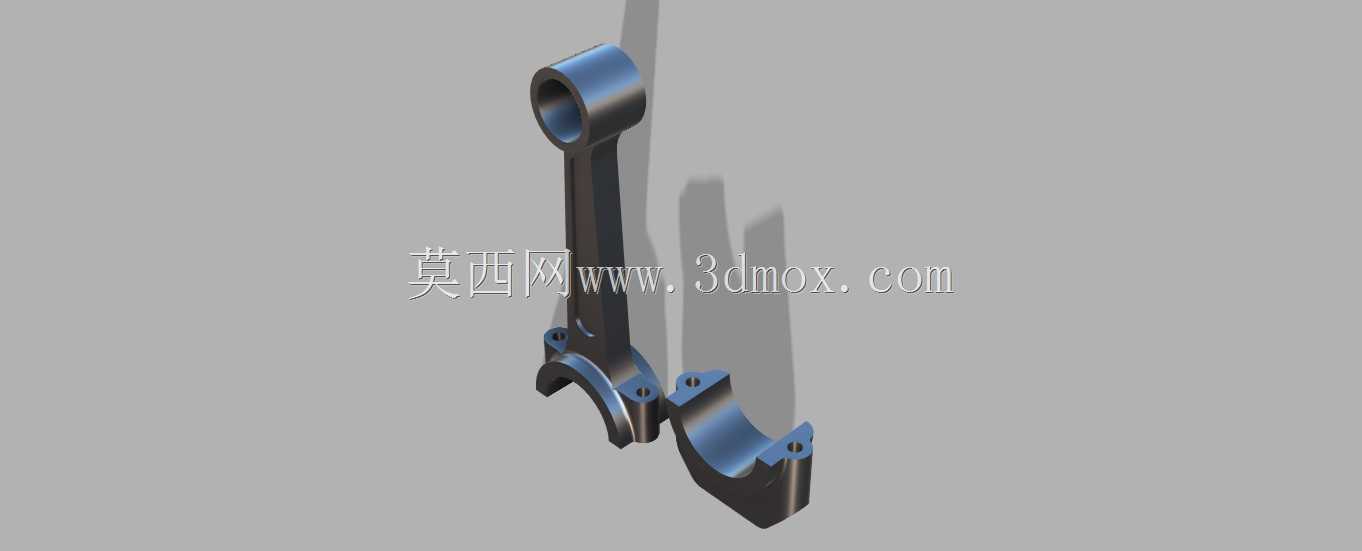

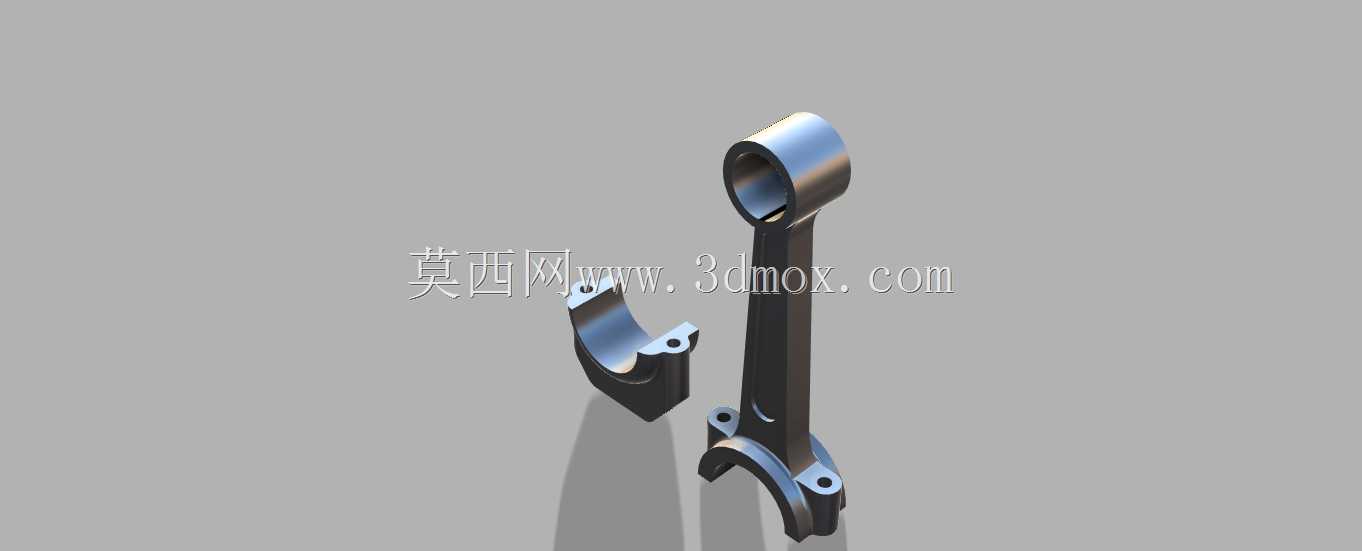

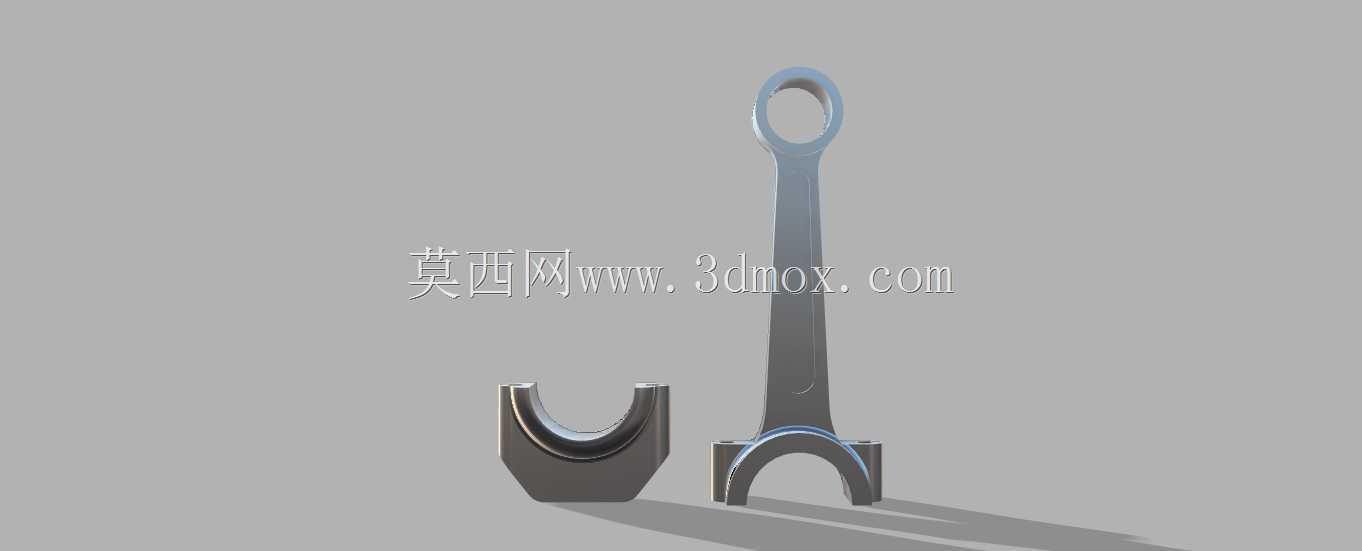

从结构设计逻辑来看，这套连杆采用了平切口分体式连杆盖设计，杆身做了工字形截面优化，这种截面形式是经过多轮力学迭代验证的：在往复运动的高频惯性载荷下，工字形截面可以在同等材料用量的前提下，最大化提升杆身的抗弯截面模量，既降低了连杆自身的往复运动质量，减少曲轴平衡块的配平重量，又能保证燃气爆发瞬间的大推力下，杆身不会出现弯曲、扭转变形。连杆大头的剖分面做了高精度的定位结构设计，安装时连杆盖和杆身的定位销孔需要完全对齐，螺栓按照规定扭矩对角拧紧后，才能保证大头轴瓦的圆度公差，避免运转过程中出现轴瓦偏磨、抱轴的故障。连杆小头端压入了耐磨铜套，和活塞销做间隙配合，工作过程中润滑油会通过杆身内部钻通的油道，从大头轴瓦处输送到小头铜套位置，形成稳定的油膜，减少活塞销和铜套之间的磨损。

从安装边界和尺寸匹配角度来说，这套连杆的大小头中心距是和对应排量发动机的活塞行程、曲轴回转半径严格匹配的，压缩比计算时必须把连杆中心距作为核心参数，一旦尺寸出现偏差，会直接导致发动机压缩比偏离设计值，出现动力不足、爆震甚至活塞碰气门的严重故障。连杆大头的孔径尺寸需要和对应曲轴的连杆轴颈尺寸做分组选配，轴瓦的厚度公差控制在微米级，装配后的配合间隙要符合热膨胀后的工作间隙要求，冷态下间隙过小会在热机后出现润滑不良，间隙过大则会出现机油压力不足、运转异响的问题。活塞部分的裙部做了型线优化，不是正圆形结构，而是在活塞销座方向做了微幅的收腰设计，因为活塞工作时顶部直接接触高温燃气，热膨胀量裙部销座位置最大，这种变椭圆的型线设计可以保证活塞在热机状态下和气缸壁保持均匀的配合间隙，避免冷敲热拉的故障。活塞环槽的宽度尺寸和对应的气环、油环厚度严格匹配，气环的开口间隙在装配时需要按照气缸直径调整到规定范围，保证燃烧室的密封性，避免燃气下窜到曲轴箱，同时油环的回油孔要和活塞内部的回油通道对齐，能把气缸壁上多余的润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧。

在实际工程应用场景中，这套部件的设计需要兼顾强度、重量、耐磨性能多个维度的平衡：如果连杆重量过大，会提升发动机往复运动的惯性力，高转速工况下的振动会明显加剧，直接影响发动机的最高转速上限和运转平顺性；如果强度不足，在高负荷工况下出现连杆断裂，会直接击穿发动机缸体，造成整机报废的严重后果。设计过程中需要通过有限元分析模拟燃气爆发最大压力下的应力分布，对杆身和大头盖的过渡圆角位置做应力释放优化，避免应力集中导致的疲劳断裂，同时还要做运动学仿真，验证整个曲轴连杆活塞组在全行程运动中不会和气缸壁、曲轴平衡块、缸体加强筋出现运动干涉。和整体式连杆结构相比，这种分体式连杆的维修便利性更好，当发动机需要大修更换轴瓦、活塞环的时候，不需要把曲轴从缸体上完全拆下，只需要拆开连杆盖就可以把活塞连杆组从气缸上部抽出，大幅降低了维修的工时成本。在装配工艺上，连杆螺栓属于高强度预应力螺栓，不能重复使用，每次拆解后都需要更换全新的螺栓，拧紧过程需要采用扭矩加转角的拧紧工艺，保证螺栓的预紧力均匀一致，避免运转过程中螺栓松动导致的连杆盖脱落故障。
