实验室立式搅拌型生物反应装置结构设计

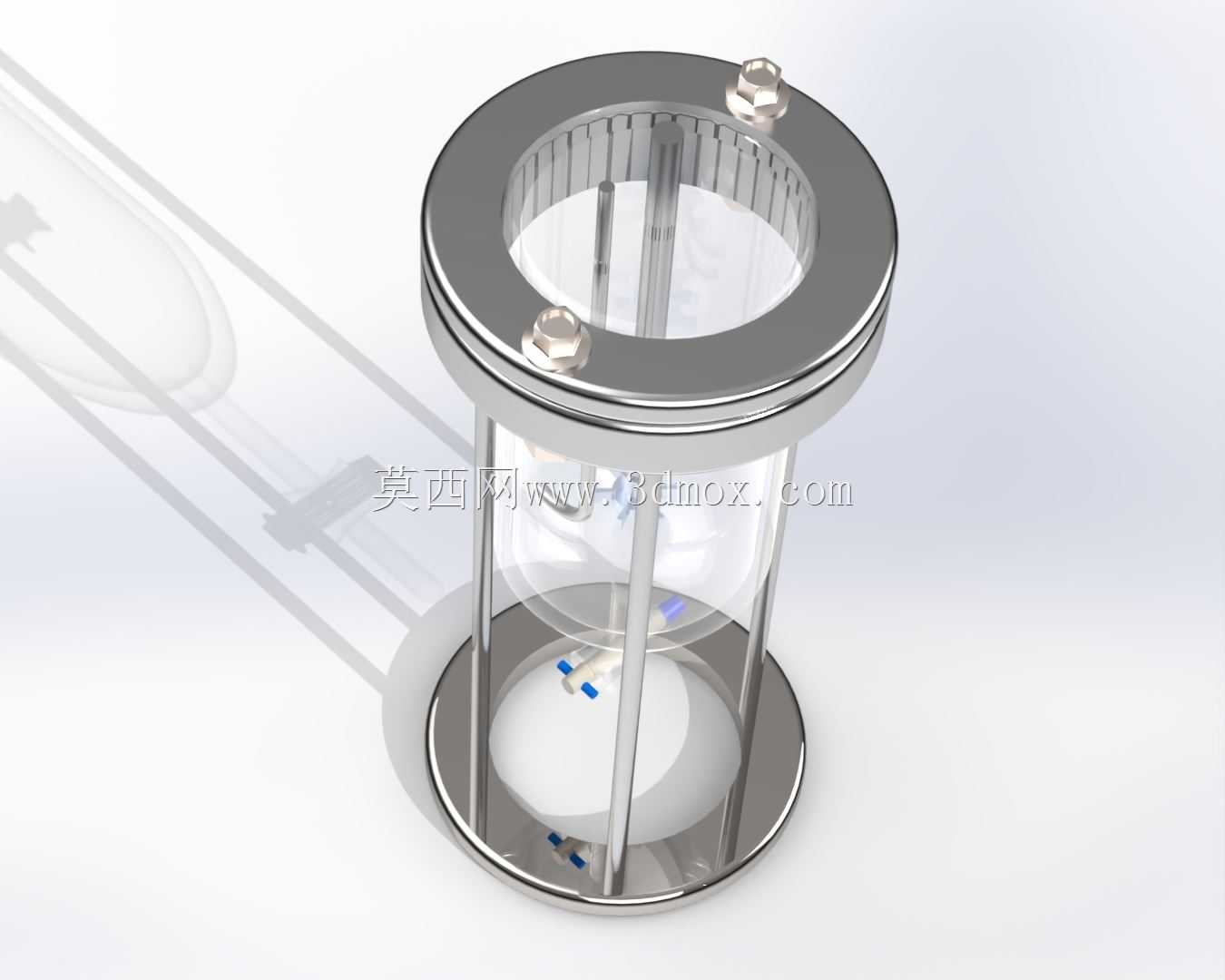

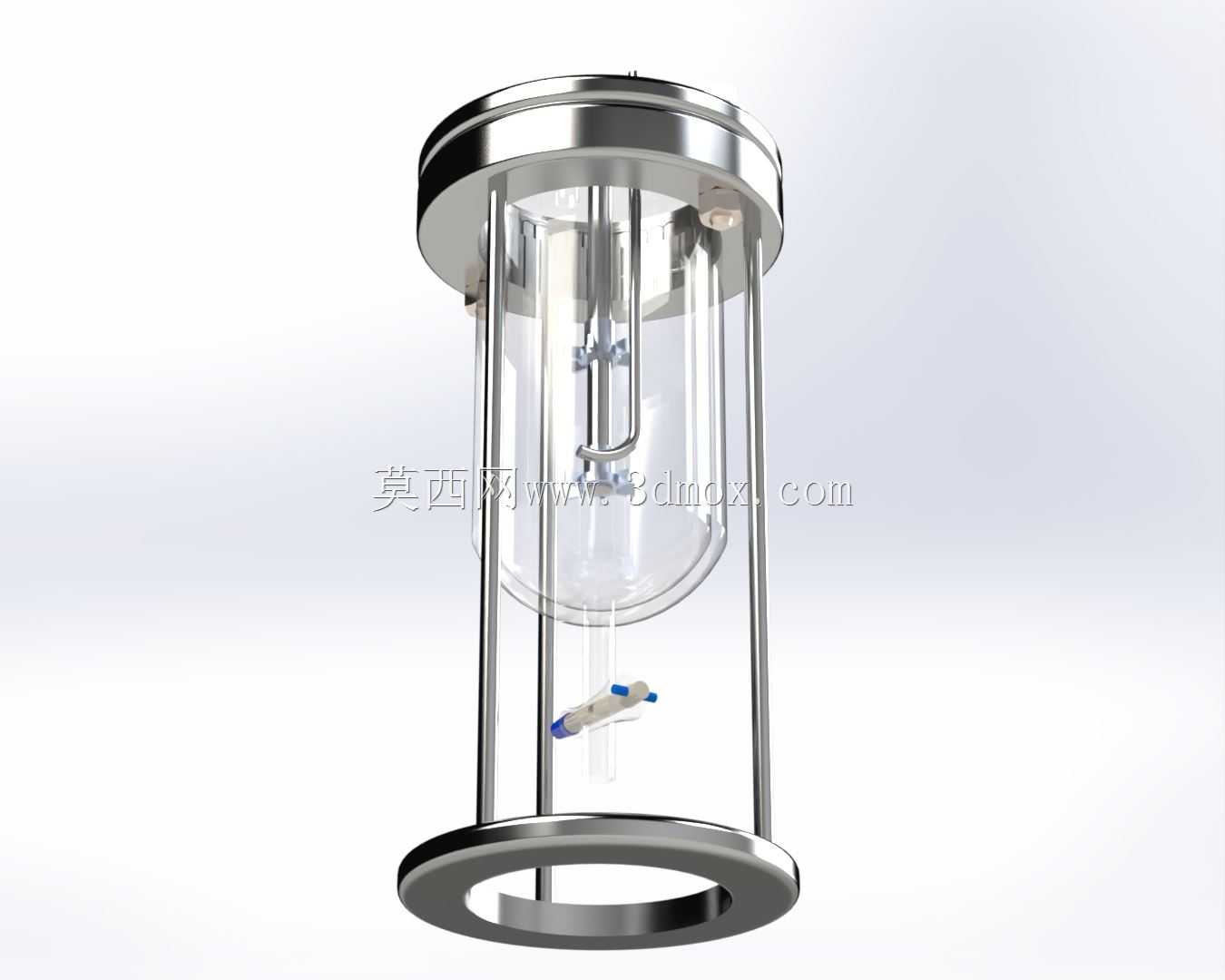

这款立式生物反应装置的三维结构，核心围绕实验室小规模生化反应场景做适配，首先从安装边界来看，整体采用圆柱立式布局，底部环形支撑座直径略大于罐体外径，放置于标准实验台时无需额外固定支架，支撑座底面做平面度公差控制，保证静置状态下罐体垂直度偏差不超过0.2°，避免搅拌轴运行时出现偏磨。罐体部分采用透明可视化设计，不是单纯为了展示效果，实际使用中可直接观察内部培养液浊度、搅拌流场状态、气泡分布情况，省去额外开设视镜的结构冗余，罐体上下端通过金属法兰压合密封，法兰与透明罐体之间预留密封槽，可适配硅胶或氟橡胶密封圈，满足高温灭菌后的密封可靠性要求。

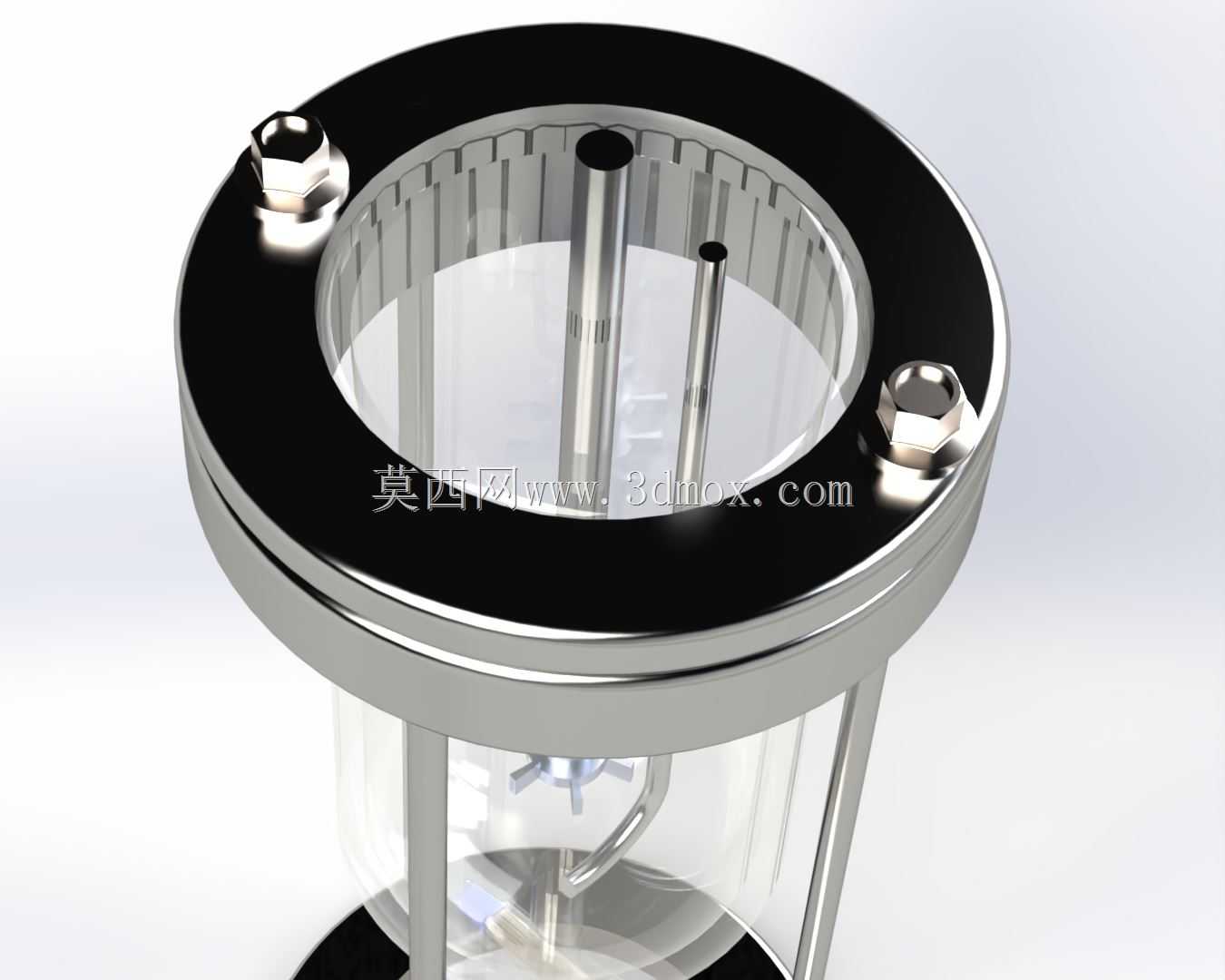

顶部的金属端盖集成了搅拌轴穿装位、进料口、排气口、传感器插装位，搅拌轴采用悬臂式设计，上端连接驱动端的安装位做了同轴度定位凸台，保证搅拌轴与罐体中心重合，轴上的搅拌桨采用双层结构，下层桨叶靠近罐体底部弧面，避免底部物料沉积，上层桨叶处于培养液中上部，配合下层桨叶形成整体轴向循环流场，桨叶角度做了15°倾斜设计，既保证剪切力不会过大损伤脆弱的动物细胞，又能让培养液与通入的气体充分混合，保证溶氧效率。罐体周向的三根金属立柱不是装饰结构，一方面作为上下法兰的拉紧连接件，比普通螺栓连接的受力更均匀，避免法兰局部压紧力过大导致透明罐体开裂，另一方面可作为外部附件的安装导轨，比如配套的加热套、保温层、取样管路固定夹都可以直接卡在立柱上，无需在罐体上额外焊接或粘接固定点，减少罐体泄漏风险。

从实际应用场景来看，这套结构可适配多种实验室生化作业需求：在微生物培养场景下，可通过调整搅拌转速、通气量满足细菌、酵母的好氧培养需求，端盖上预留的传感器插装位可直接插入pH电极、溶氧电极、温度探头，所有插装位都做了密封设计，插入后不会出现染菌风险；在细胞培养场景下，可更换低剪切力的搅拌桨，配合表层通气模式，避免气泡破裂对细胞造成损伤；在小试工艺摸索阶段，透明罐体可直接观察不同搅拌参数下的流场状态，快速确定最优的搅拌转速、通气位置，减少工艺调试的试错成本。

设计过程中特意做了结构简化，所有金属部件都采用标准圆弧过渡，没有卫生死角，拆卸后所有接触物料的部件都可放入高压灭菌锅处理，避免残留物料滋生杂菌。底部的排料口设置在罐体最低处，配合底部弧面结构，可实现培养液的完全排空，无残液滞留，方便清洗和批次更换。整体结构的尺寸控制在单人可搬运的范围内，支撑座上预留的固定孔位也可将装置固定在移动小推车上，满足实验室不同工位间的转移需求。另外，顶部端盖的各个接口都采用标准通用尺寸，可适配市面上常见的实验室管路、接头、传感器，无需定制特殊配件，降低配套成本。搅拌轴的密封采用机械密封结构，相比普通填料密封，磨损更小，使用寿命更长，也不会出现密封碎屑掉入培养液造成污染的问题。在结构强度校核上，三根立柱的直径和材质选型满足1.5倍工作压力下的拉紧强度要求，法兰的压紧力分布经过模拟验证，不会出现局部密封失效的情况，透明罐体的壁厚选择兼顾了承压能力和透光性，既能承受灭菌时的温度压力变化，又能清晰观察内部反应状态。
