同轴式单级变速箱传动组件结构设计

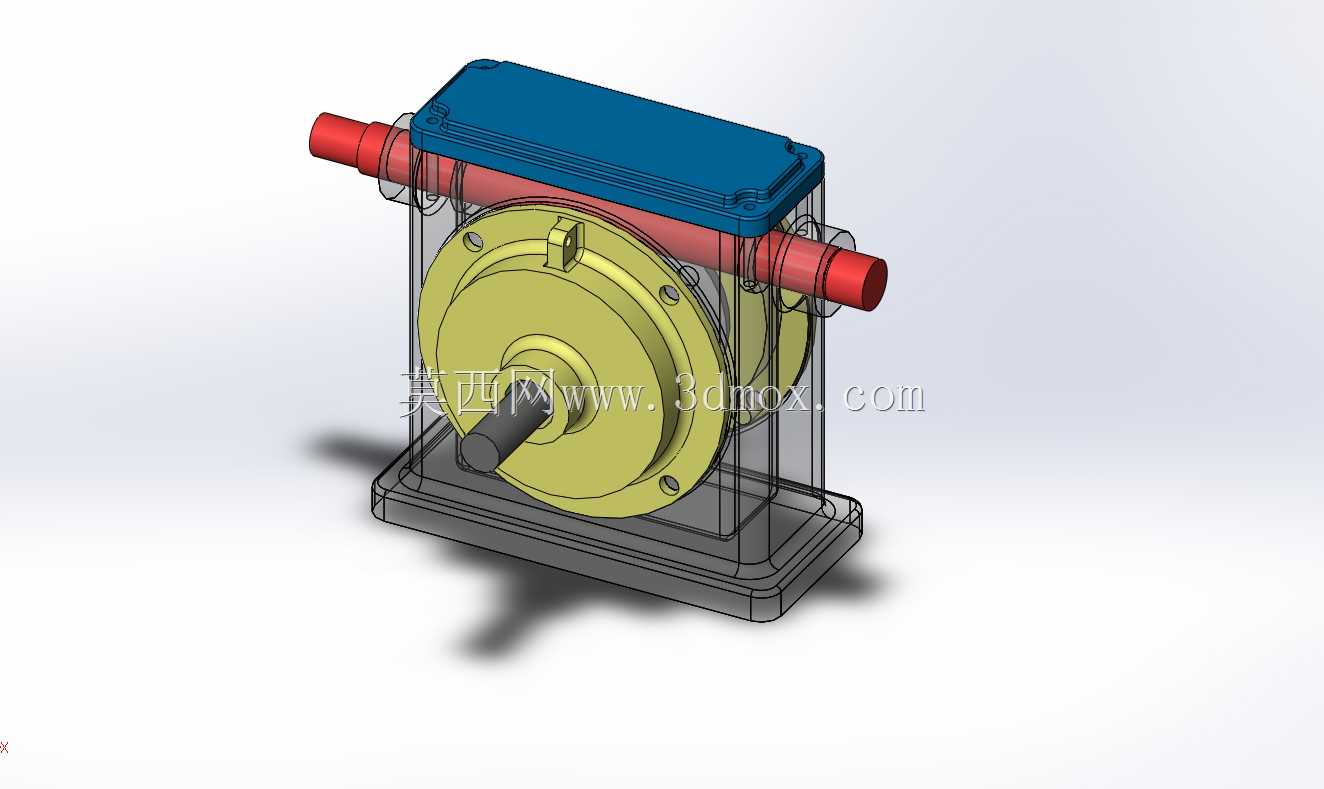

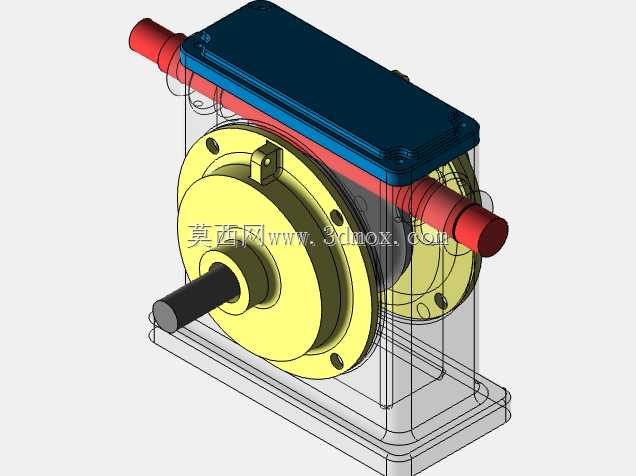

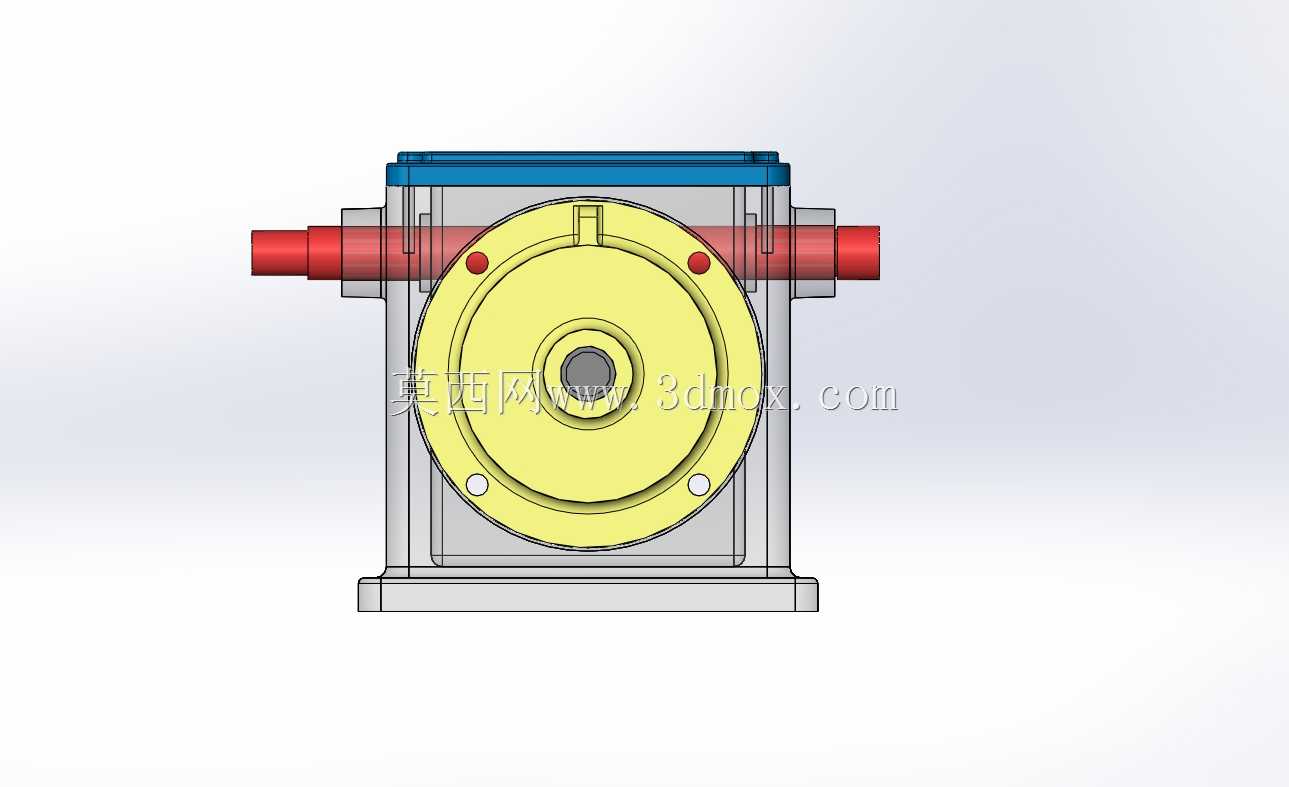

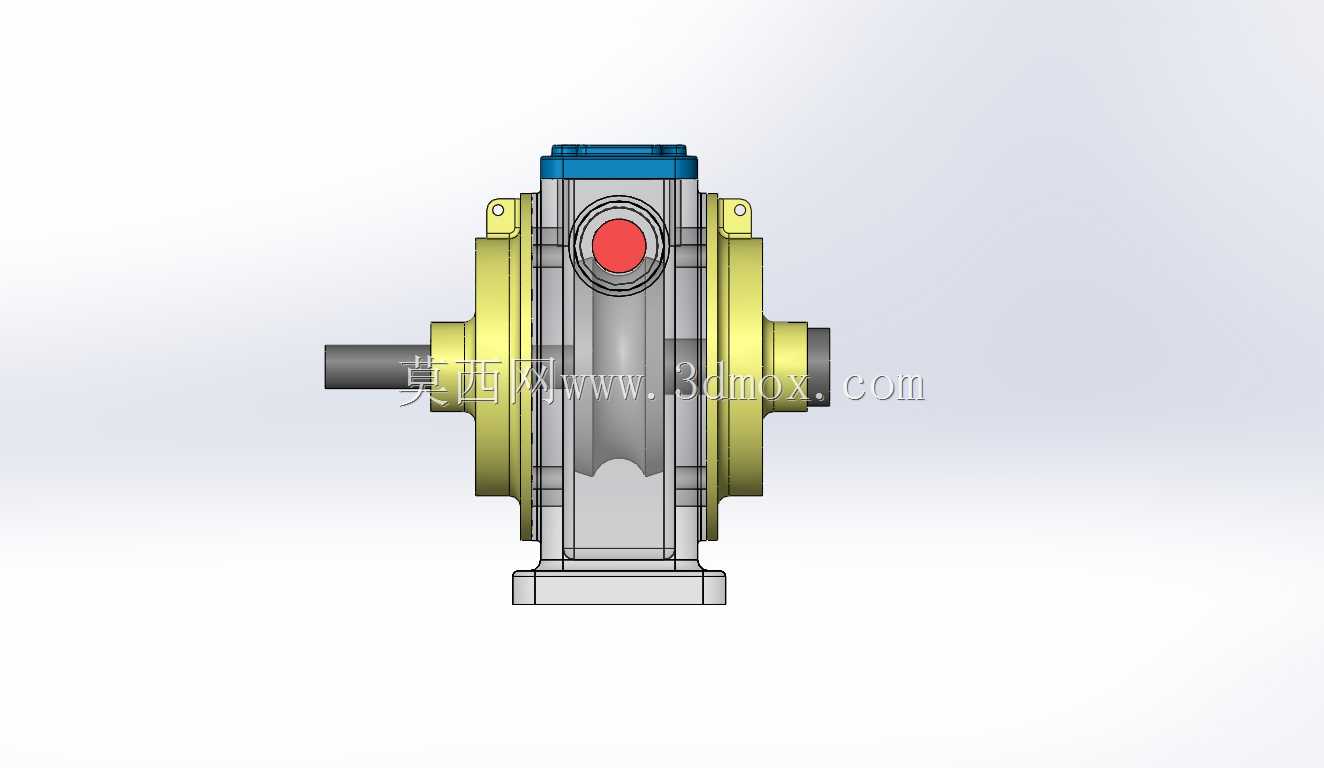

在中小功率传动场景的设备选型与结构设计环节，这类单级同轴变速箱的应用覆盖范围极广，从轻工输送线的动力匹配、小型农机的转速转换，到非标自动化设备的扭矩输出调整，都能见到这类结构的身影。区别于多级减速结构的复杂装配逻辑，这款变速箱采用单级齿轮啮合的传动方案，核心功能是完成输入轴与输出轴之间的转速转换与扭矩放大，适配原动机输出转速高于工作端需求转速的常规工况，输入轴两端伸出箱体的结构设计，支持联轴器直连、带轮传动等多种动力接入方式，不需要额外加装转接法兰就能适配多数常规驱动单元的安装需求。

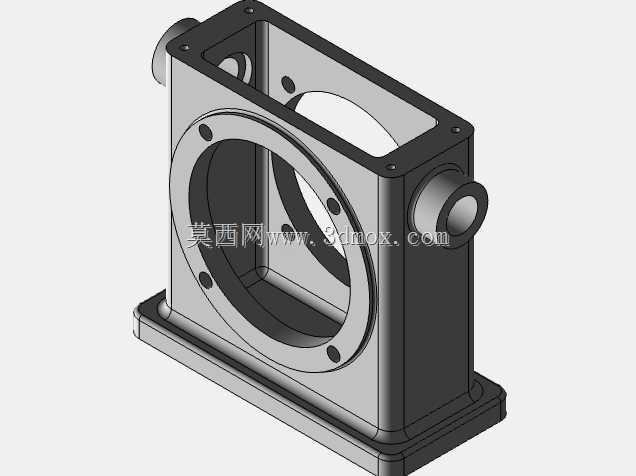

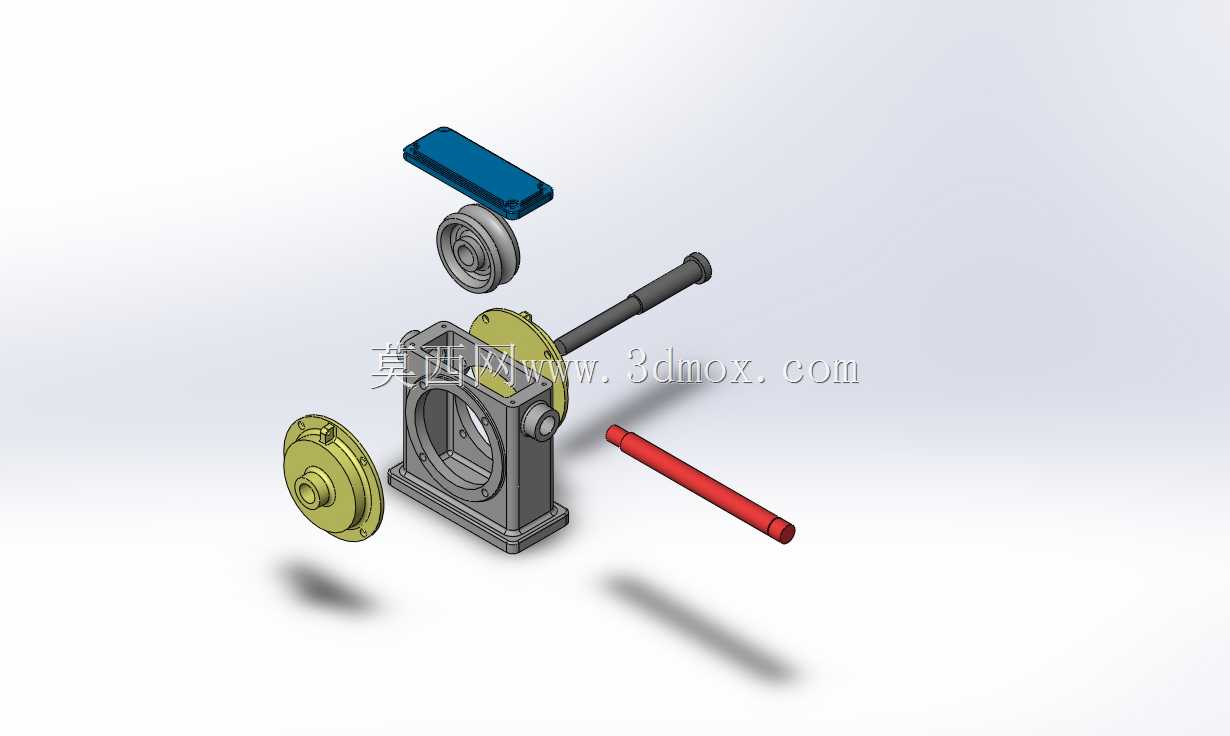

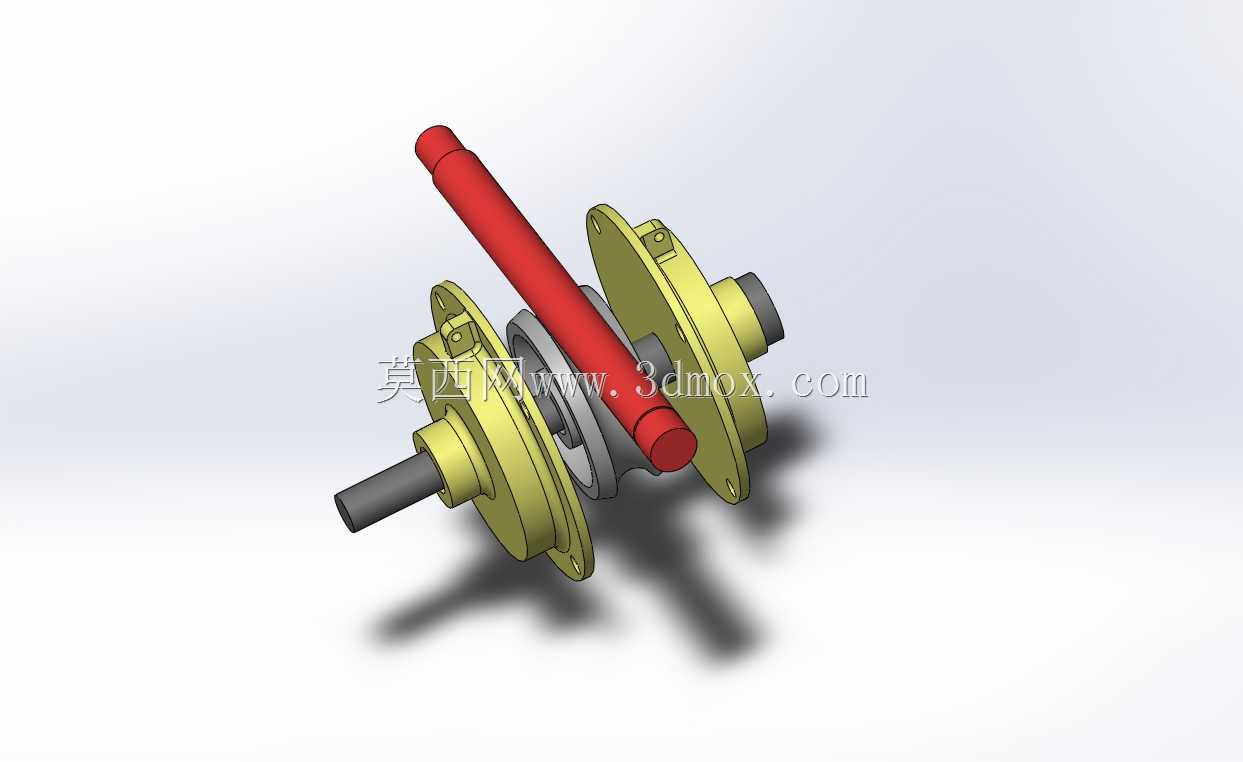

从结构设计的逻辑来看，这款变速箱的箱体采用剖分式结合面设计，上下箱体通过定位销完成装配定位，周向布置的紧固螺栓保证箱体结合面的密封性能与结构刚度，避免齿轮啮合过程中箱体出现形变导致的啮合间隙偏移。输入轴与输出轴呈垂直空间布置，齿轮副采用直齿圆柱齿轮啮合结构，相比斜齿齿轮，直齿结构没有轴向力载荷，不需要额外配置推力轴承来抵消轴向分力，轴系支撑结构更简单，后期维护时的拆装难度更低，适合对传动精度要求适中、维护频次较高的应用场景。轴系两端采用标准深沟球轴承作为支撑件，轴承位的轴肩尺寸严格按照轴承安装规范设计，保证轴承内圈的轴向定位可靠，箱体上的轴承孔采用一次装夹镗削加工，保证前后轴承孔的同轴度公差控制在允许范围内，避免轴系转动时出现卡滞、轴承偏磨的问题。

箱体侧面的观察孔设计，不需要完全拆解箱体就能观察齿轮啮合面的磨损情况，日常巡检时可以快速判断齿面润滑状态与磨损程度，降低日常维护的工作量。箱体顶部预留的注油孔与底部的放油孔位置，按照齿轮浸油润滑的需求设计，保证齿轮运转时下半部分齿面能浸入润滑油中，通过齿轮转动带起的润滑油完成齿面润滑与轴承的飞溅润滑，不需要额外配置强制润滑系统，进一步简化了整体结构。输入轴与输出轴伸出箱体的位置，采用毡圈密封结构，能有效阻挡箱体内的润滑油渗漏，同时避免外部环境中的粉尘、碎屑进入箱体内部污染润滑油，适配多粉尘的车间作业环境。

从安装边界与尺寸适配角度来看，这款变速箱的底部采用一体化安装底座，底座上的安装孔位按照标准中心距设计，安装时不需要额外加工转接板，直接通过螺栓就能固定在设备的安装机架上，底座的平面度公差设计保证安装后箱体不会出现额外的装配应力。输入轴与输出轴的轴伸直径、键槽尺寸都符合常规传动件的安装标准，选配联轴器、带轮、链轮等外接传动件时，可以直接选用标准件，不需要单独定制转接零件。箱体的整体外形轮廓方正，没有突出的不规则结构，设备布局时可以紧贴相邻部件安装，不需要预留过大的操作空间，能有效缩小整套设备的整体占地尺寸。

在实际工况适配中，这款变速箱的传动效率能达到96%以上，单级传动的功率损耗远低于多级传动结构，适合连续运转的工作场景。齿轮参数设计时按照接触疲劳强度与弯曲疲劳强度双重校核，保证额定载荷下齿面不会出现点蚀、断齿等失效问题，箱体的壁厚设计兼顾了结构刚度与整体重量，既不会因为壁厚过薄导致运转时箱体共振产生过大噪音，也不会因为壁厚过大造成材料浪费、整体重量超标。轴上的齿轮与轴采用平键连接传递扭矩，键槽的位置与尺寸按照扭矩传递需求计算，保证过载情况下不会出现键剪切失效的问题，轴端的挡圈结构对齿轮与轴承进行轴向限位，避免轴系部件出现轴向窜动影响啮合精度。

这类变速箱的结构设计逻辑，核心是在满足传动需求的前提下尽可能简化结构，降低生产加工成本与后期维护难度，没有冗余的功能结构，所有设计细节都围绕稳定传动、便捷维护、通用适配三个核心目标展开，对于结构设计从业者来说，这类标准化的传动组件结构，是做非标设备传动方案设计时非常实用的参考结构，可以根据实际的传动比、扭矩需求调整齿轮参数与箱体尺寸，快速完成适配特定工况的变速箱结构设计，不需要从零开始做架构设计，能有效缩短设计周期，同时保证结构的可靠性。
