等离子扬声器配套高压音频变压器结构设计

项目分类:变压器/电感器 发布时间:2025-02-09 ID:923102
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计
  • 等离子扬声器配套高压音频变压器结构设计

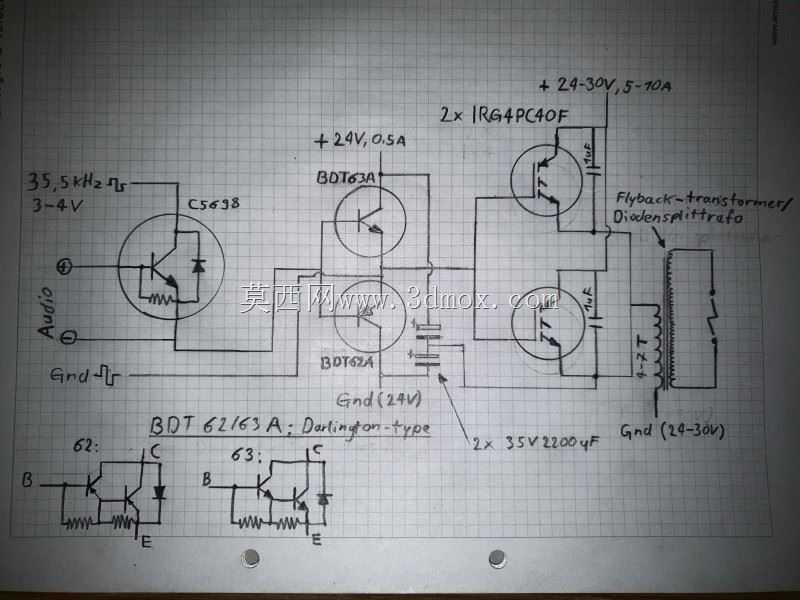

  在等离子扬声器这类特种电声设备的开发过程中,高压音频升压单元是决定放电稳定性与声效还原度的核心部件,本次呈现的结构设计完全围绕等离子体放电的实际工况展开,区别于常规工频电源变压器的设计逻辑。从实际应用场景来看,这类变压器需要在高频PWM调制的音频信号驱动下,持续输出千伏级的高压信号,激发空气电离形成等离子体弧区,通过音频信号调制弧区的热胀冷缩效应实现发声,整个工作过程中绕组需要承受持续的高频高压冲击,同时还要应对音频频段内的信号保真要求,不能出现常规高压变压器常见的频响畸变问题。

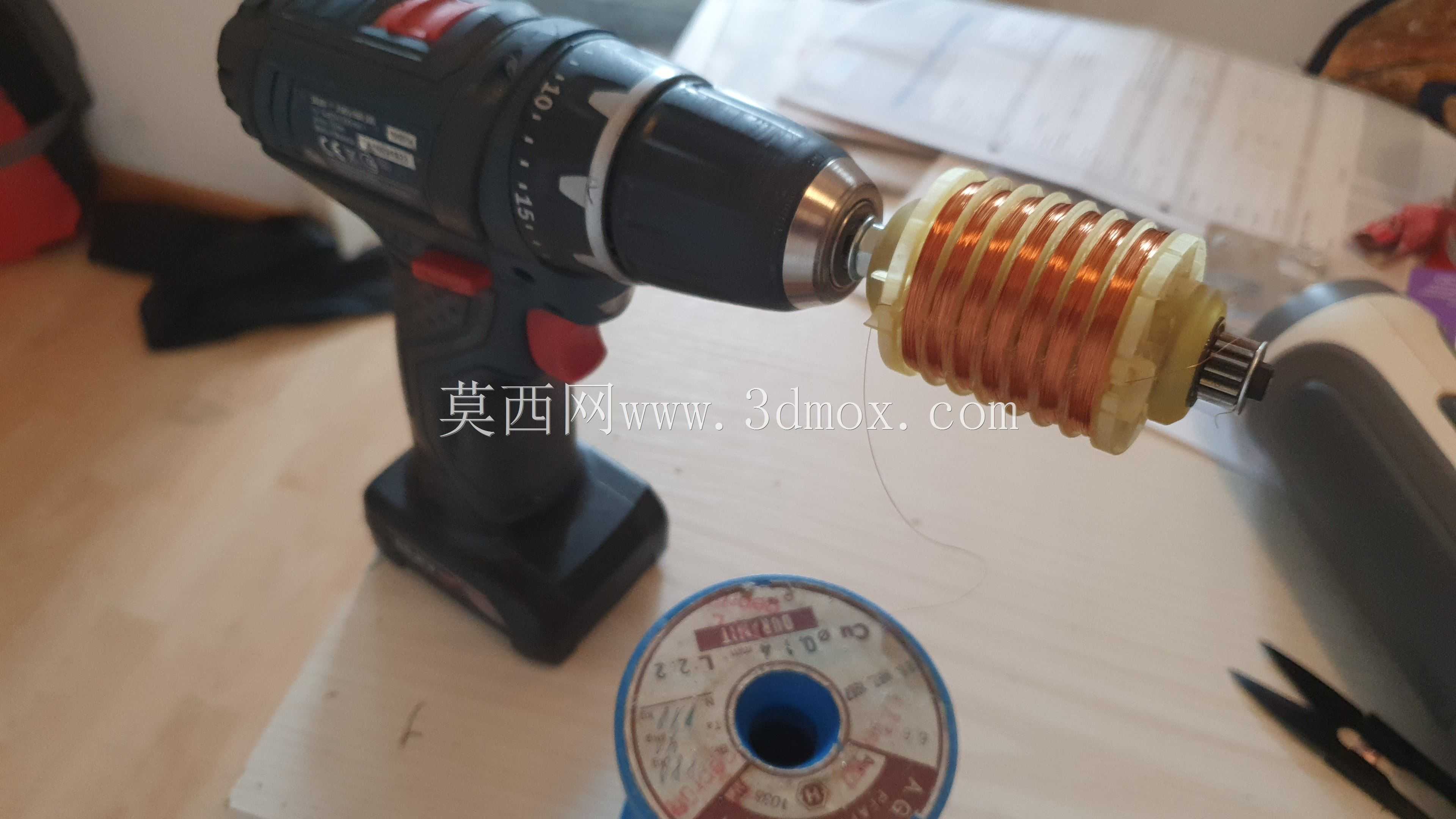

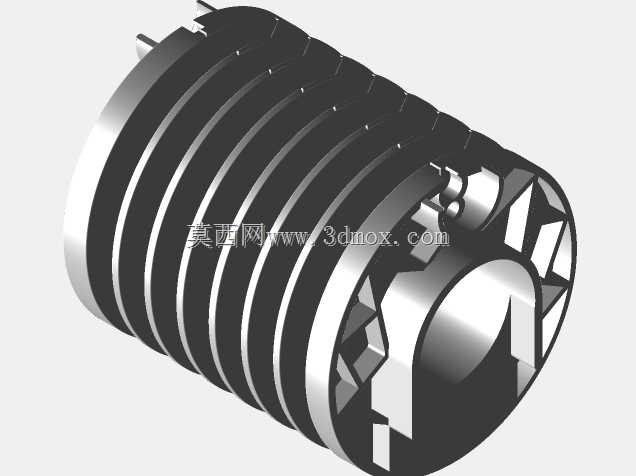

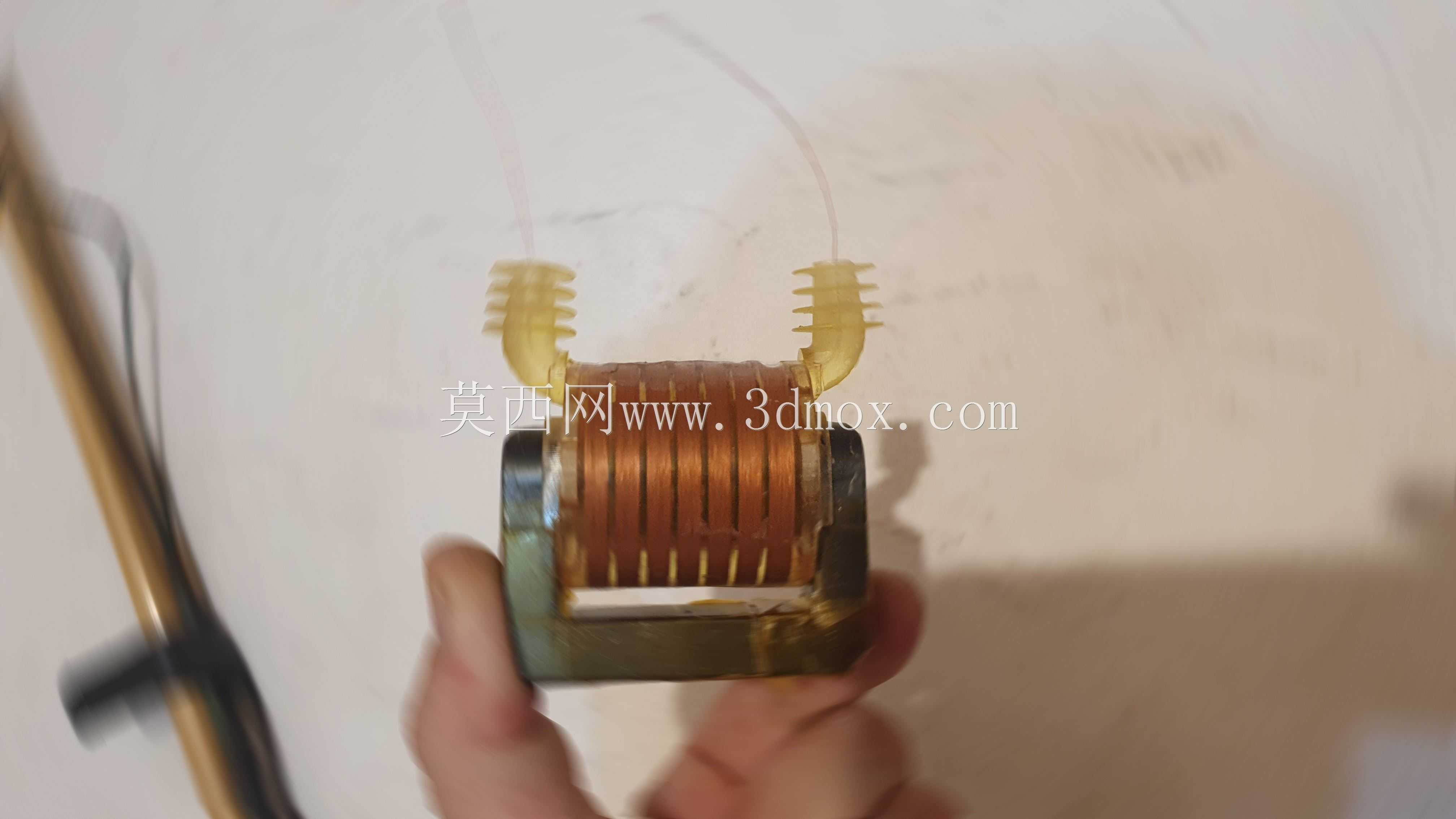

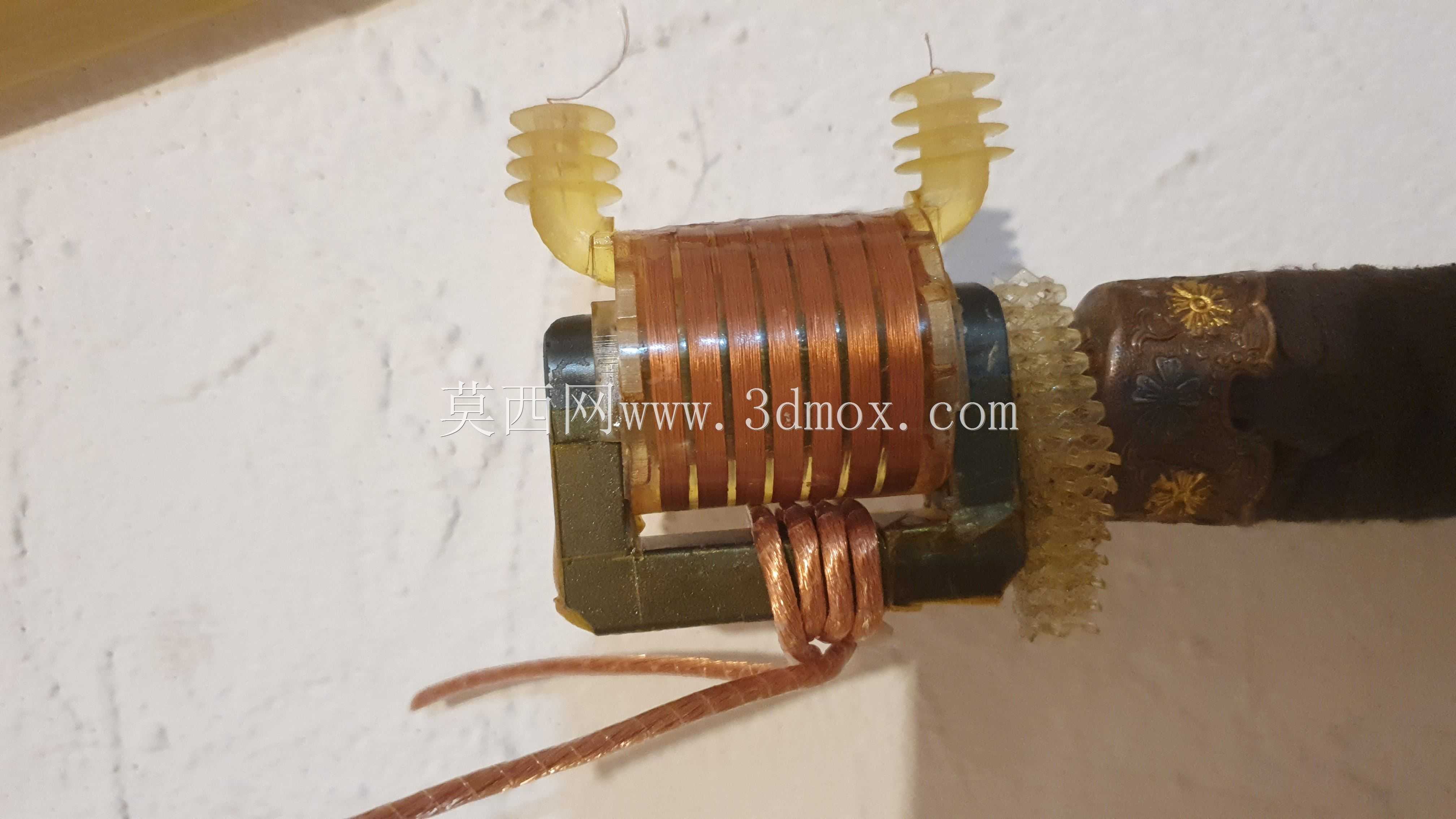

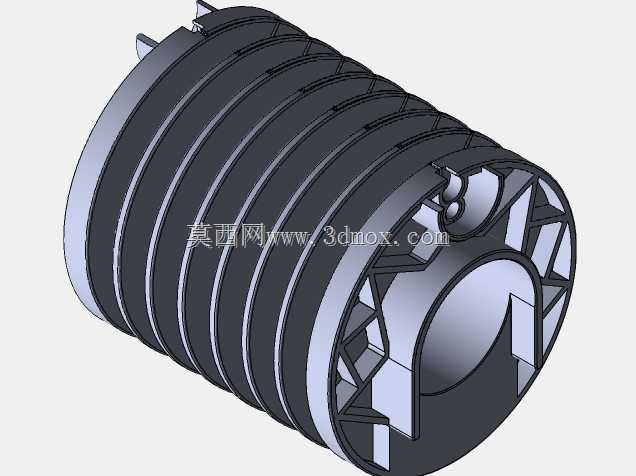

  设计初期首先要明确安装边界,整个单元采用卧式框架安装结构,底部的U型安装支架预留了标准的设备安装孔位,可直接固定在等离子扬声器的内部安装板上,整体横向宽度控制在120mm区间,纵向高度含顶部接线端子不超过90mm,不会占用过多的设备内部腔体空间,适配多数桌面级等离子扬声器的内部布局。绕组部分采用分段式骨架结构,多段绕组之间设置了独立的绝缘隔层,配合环氧树脂真空灌封工艺,既可以提升绕组间的绝缘耐压等级,避免高频高压下的匝间击穿、飞弧问题,也能固定绕组线包位置,减少音频工作状态下的绕组微振动带来的失真。

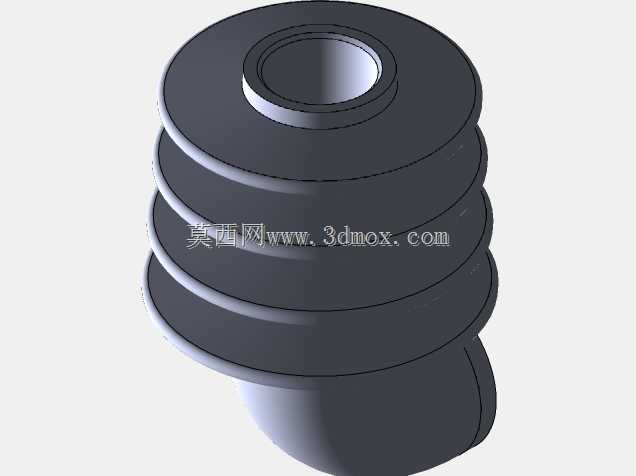

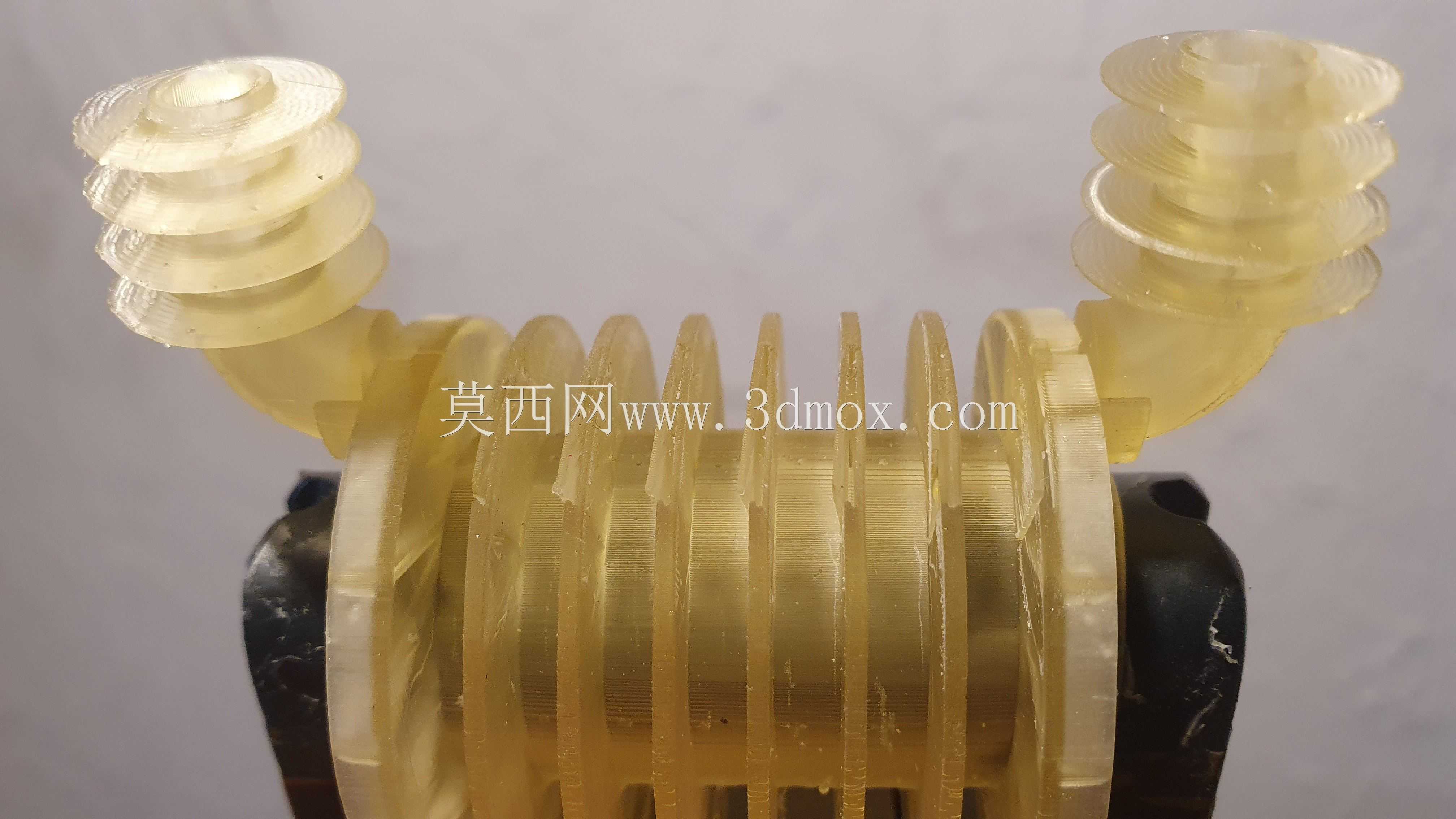

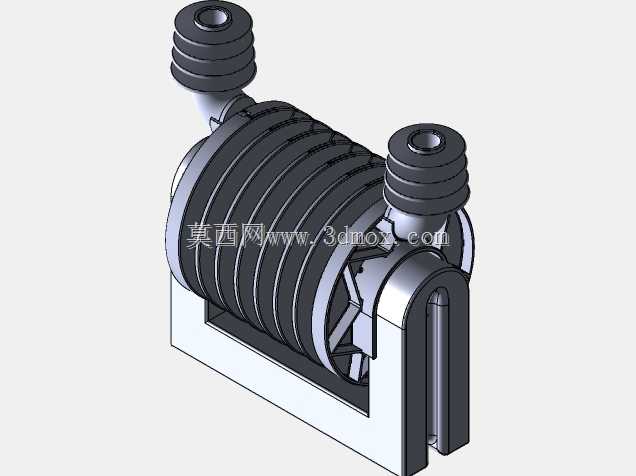

  两端的高压输出端子采用阶梯式绝缘柱结构,绝缘柱选用耐高压酚醛树脂材质,表面设计有多道环形阻弧棱,可大幅延长高压端子与安装支架之间的沿面放电距离,即使在空气湿度较高的使用环境下,也能避免端子对支架的爬电现象,保证高压输出的稳定性。铁芯部分选用高导磁率的冷轧硅钢片叠装结构,叠片间隙经过严格控制,既可以降低高频工作下的铁损,减少设备工作时的温升,也能优化音频频段内的磁滞回线特性,降低信号传输过程中的非线性失真,保证输出的高压音频信号能够精准还原输入的调制波形。

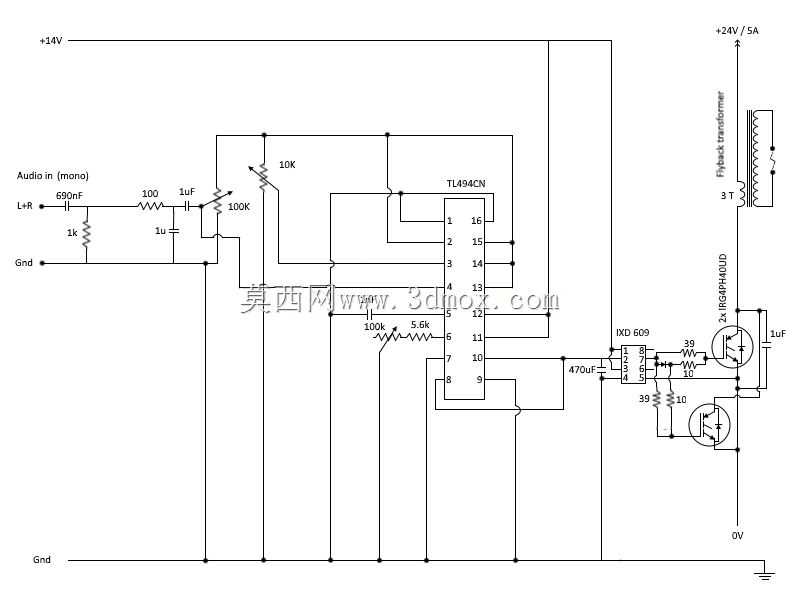

  在结构细节处理上,绕组的低压输入端设置在骨架侧方的隐蔽位置,接线端预留了焊片接口,方便与前端的PWM驱动电路板直接连接,减少接线长度带来的信号干扰;高压输出端直接延伸至绝缘柱顶端,接线部位设计了压线结构,可直接固定高压放电电极的引线,避免引线松脱带来的放电故障。整个结构的重心集中在底部安装支架位置,安装后整体稳定性好,即使设备在移动过程中出现轻微晃动,也不会出现绕组移位、端子受力变形的问题。

  从实际使用的功能特性来看,该结构能够在20Hz-20kHz的全音频频段内保持稳定的升压比,输出高压可稳定维持在等离子体激发的阈值区间,不会因为音频信号的动态波动出现熄弧或者过流问题;灌封后的绕组结构具备良好的防潮、防尘性能,能够适应常规室内使用环境的工况要求,不需要额外设置独立的绝缘防护外罩。设计过程中特意规避了常规高压变压器体积过大、频响范围窄的问题,在保证绝缘耐压等级的前提下尽可能压缩了整体结构尺寸,让整个单元能够集成到紧凑型的等离子扬声器设备内部,同时兼顾了结构可靠性与电声性能要求。
