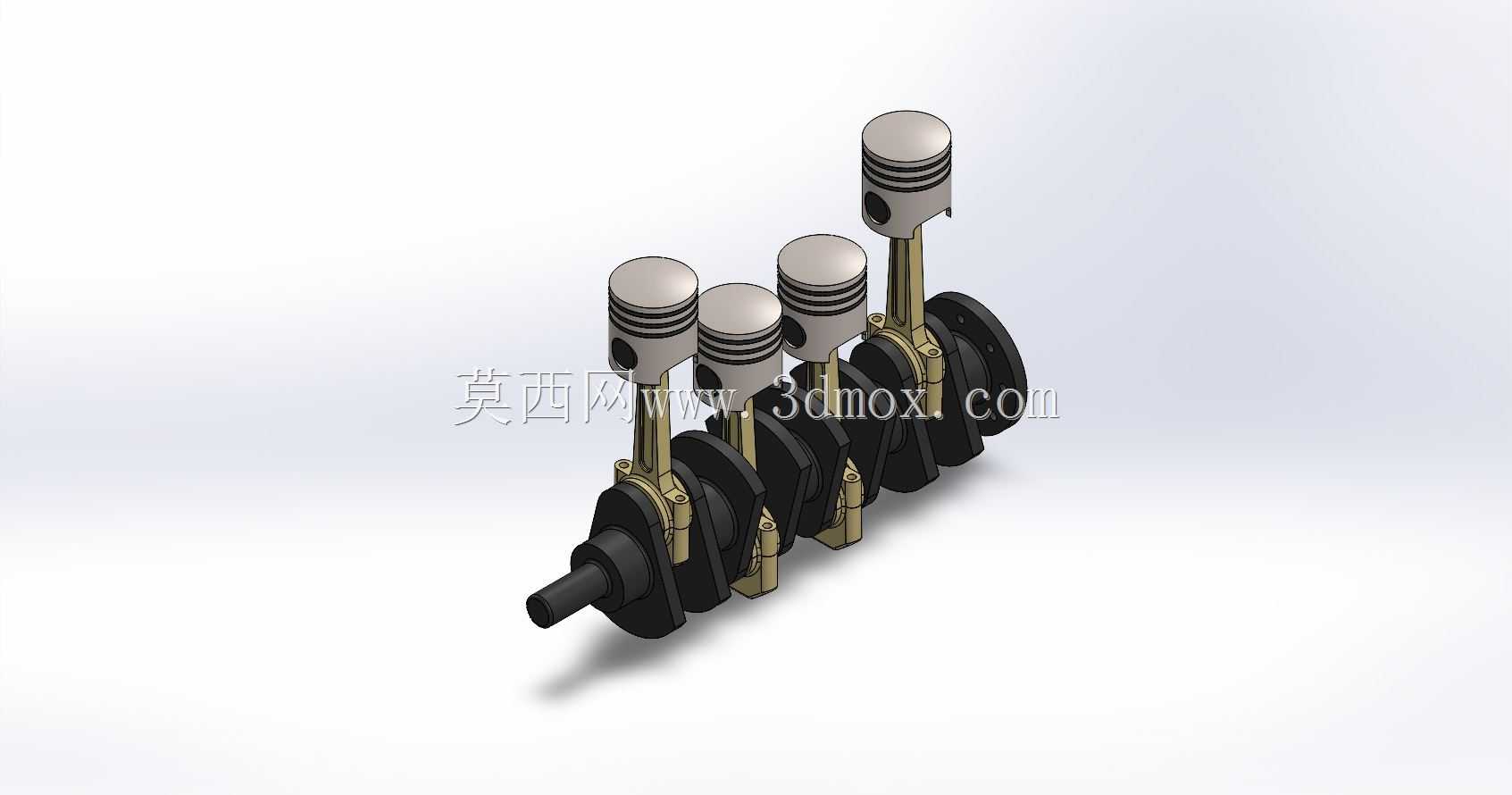

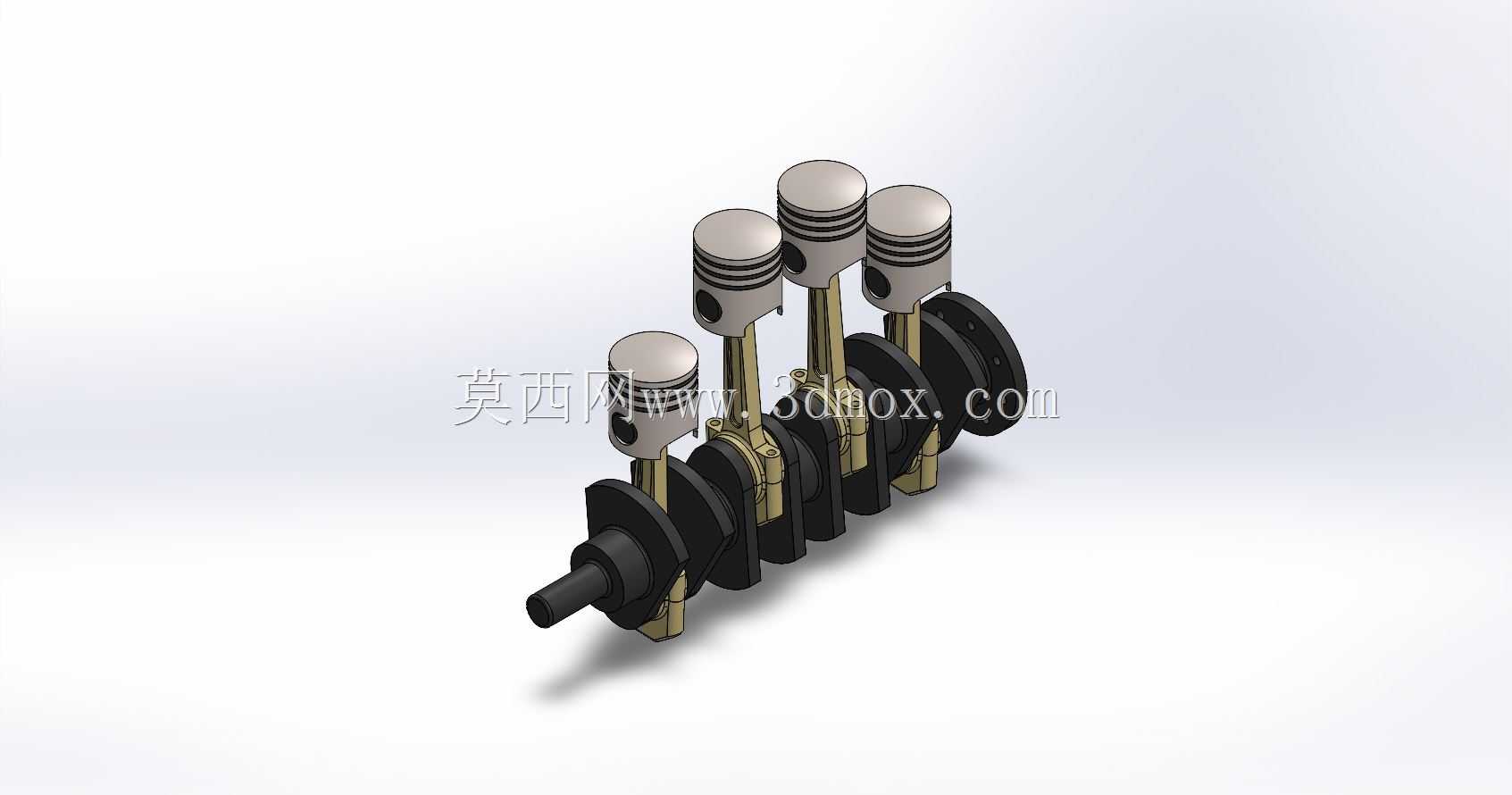

直列四缸发动机曲柄连杆机构结构展示

项目分类:发动机 发布时间:2025-09-16 ID:1074657
  • 直列四缸发动机曲柄连杆机构结构展示
  • 直列四缸发动机曲柄连杆机构结构展示

在车用动力、小型通用动力设备的结构设计场景中,直列四缸动力单元的曲柄连杆组件是核心运动转换载体,这套结构承担着将活塞往复直线运动转化为曲轴旋转扭矩输出的核心功能,是内燃机完成做功循环的关键执行部分。从实际应用场景来看,这类结构广泛适配排量1.0L-2.5L区间的乘用车辆、小型工程机械动力单元、固定式发电机组动力源,其运转平顺性、结构紧凑度的平衡表现,是中小排量动力单元优先选择直列四缸布局的核心原因。

从功能特性层面拆解,这套组件的活塞部分采用平顶活塞设计,活塞环组包含气环与油环结构,气环负责密封燃烧室高压燃气,避免做功行程燃气下窜至曲轴箱,油环则负责刮除气缸壁面多余润滑油,防止机油窜入燃烧室参与燃烧,活塞销采用全浮式设计,可在活塞销座与连杆小头衬套间自由转动,保证磨损均匀性。连杆部分采用工字形截面结构,在保证结构强度、抗弯曲抗扭转刚度的前提下尽可能降低往复运动质量,减小高转速下的惯性力载荷,连杆大头采用剖分式设计,通过连杆螺栓与曲轴连杆轴颈装配,轴瓦表面的油槽结构可在压力润滑阶段形成稳定油膜,降低摩擦副磨损速率。曲轴部分采用全支撑结构设计,每两个连杆轴颈之间都设置主轴颈支撑,可有效降低曲轴工作过程中的弯曲变形量,曲轴前端预留皮带轮、正时机构的安装定位面,后端预留飞轮连接法兰与油封安装位,平衡块与曲轴曲柄为一体结构,用于平衡活塞连杆组往复运动与曲轴旋转产生的一阶、二阶惯性力,降低整机运转振动幅度。

从设计思路层面来看,这套结构采用等缸间距布局,相邻工作缸的连杆轴颈相位角设置为180度,可保证四个缸的做功行程均匀错开,让曲轴输出扭矩更平顺,避免动力输出出现明显的脉冲波动。活塞的燃烧室侧边缘做了倒角避让处理,可避免活塞运动至上止点时与气门结构发生运动干涉,活塞裙部设计有微椭圆型线,可补偿热态工况下活塞的热膨胀变形量,避免冷态敲缸、热态拉缸的问题。连杆杆身的过渡圆角、曲轴各轴颈与曲柄连接位置的圆角都做了大圆弧过渡处理,可有效降低应力集中系数,提升部件的疲劳强度,满足长时间高负荷运转的可靠性要求。

从外形尺寸与安装边界来看,这套曲柄连杆组件的轴向总长度适配直列四缸缸体的曲轴箱内腔长度,曲轴主轴颈的直径尺寸与缸体主轴承座孔的尺寸匹配,安装时需保证各主轴瓦的同轴度公差在0.02mm以内,避免曲轴运转时出现卡滞、偏磨问题。活塞的外径尺寸与气缸套内孔尺寸采用间隙配合,冷态装配间隙控制在0.02mm-0.04mm区间,保证热态下活塞可在气缸内顺畅往复运动,同时不会因间隙过大出现密封不良问题。连杆大头的剖分面采用锯齿形定位结构,可保证连杆盖与杆身的装配定位精度,避免螺栓受剪切力影响。整个组件装配完成后,曲轴的轴向窜动量需控制在0.1mm-0.3mm区间,通过止推片的厚度调整来实现该间隙要求,保证曲轴受热膨胀时有足够的伸缩空间,同时不会因轴向窜动量过大影响正时机构、离合器的正常工作。在实际建模过程中,各运动部件的配合间隙、运动干涉检查是核心要点,需要逐一验证活塞在上止点、下止点位置时与气缸盖、曲轴平衡块的间隙,验证连杆摆动过程中与气缸壁、曲轴箱内壁的间隙,确保所有运动边界都满足设计要求,不会出现运动干涉问题。
