复古轮式金质古炮三维结构设计

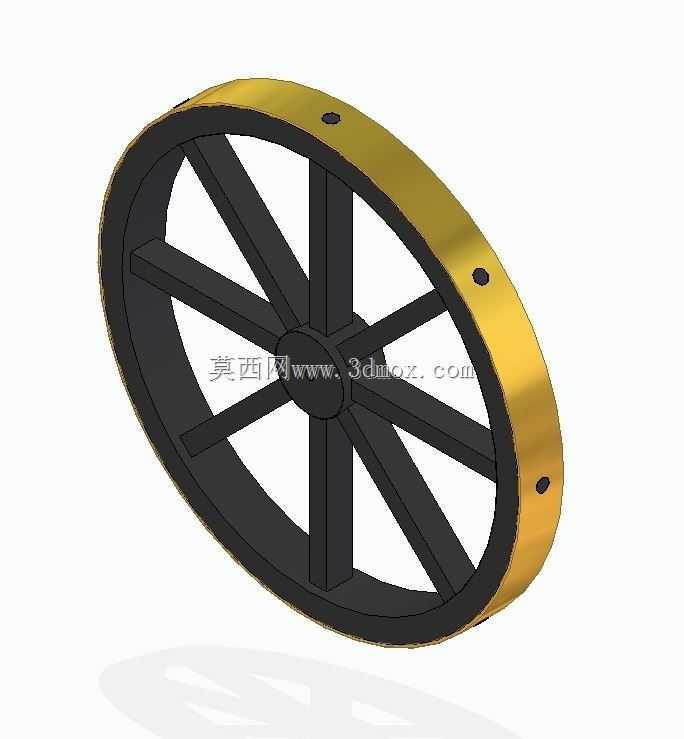

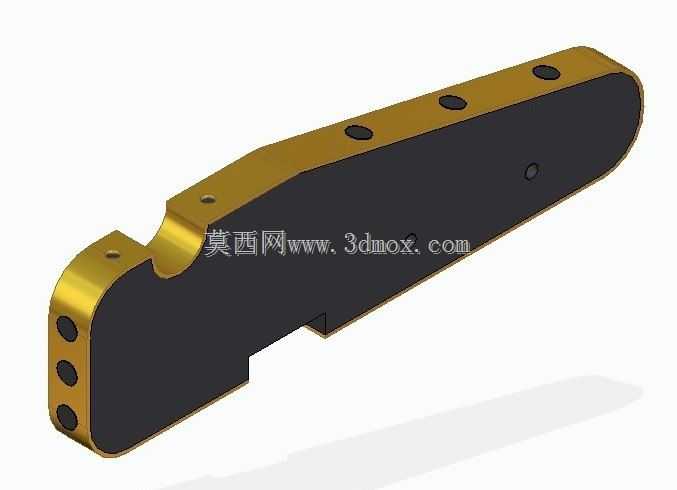

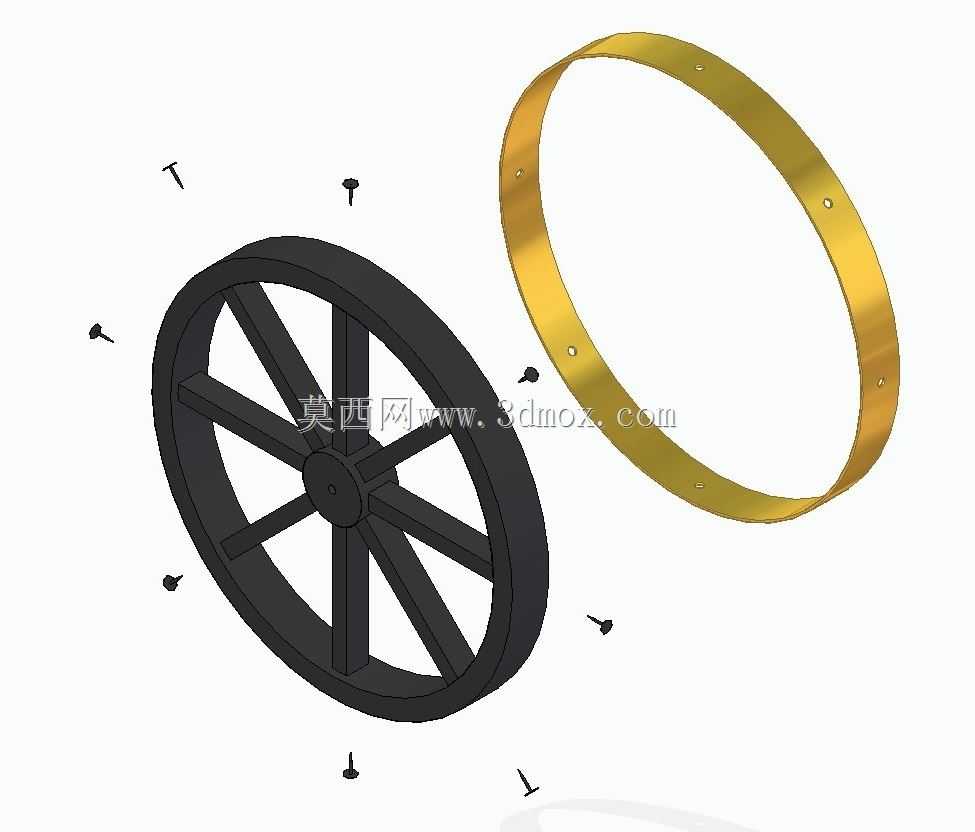

　　行走轮部分采用辐条式结构，单轮设置八根等角度分布的辐条，轮缘外侧包覆金属耐磨层，轮缘厚度为35毫米，轮辐与轮毂、轮缘的连接位置做了圆弧过渡处理，减少应力集中风险，轮毂内部预留了轮轴安装通孔，通孔与轮轴采用间隙配合，配合公差控制在H8/f7区间，保证轮组转动顺畅无卡滞。炮架部分为双纵梁结构，两根纵梁平行布置，间距与炮身耳轴座的间距完全匹配，纵梁前段向上弯曲形成炮身支撑段，后段向下延伸形成拖架，拖架尾部设置接地支撑面，发射时可直接接触地面抵消后坐力，纵梁之间设置三道横向连接撑杆，分别位于轮轴安装位、耳轴支撑位、拖架尾部，保证整个炮架的结构刚性，避免发射时出现架体变形。这款轮式古炮的结构设计，核心围绕传统前装滑膛炮的机械特性展开，炮身采用一体化铸造的金属结构布局，炮管轴线与轮架安装面保持3度仰角基准，适配常规直射与小角度曲射的发射姿态需求。炮身主体与炮尾的加厚段做了等强度过渡设计，炮尾端面为平整封闭结构，预留了传统火门的安装定位凸台，炮身中部设置两道环形加强箍，既还原了古炮的铸造加强结构特征，也在三维建模中通过结构分区明确了不同部位的壁厚差异，炮身与炮架的连接采用横向销轴结构，销轴贯穿炮身下部的两个对称耳轴座，耳轴座与炮身主体做一体化建模，避免装配时出现同轴度偏差。

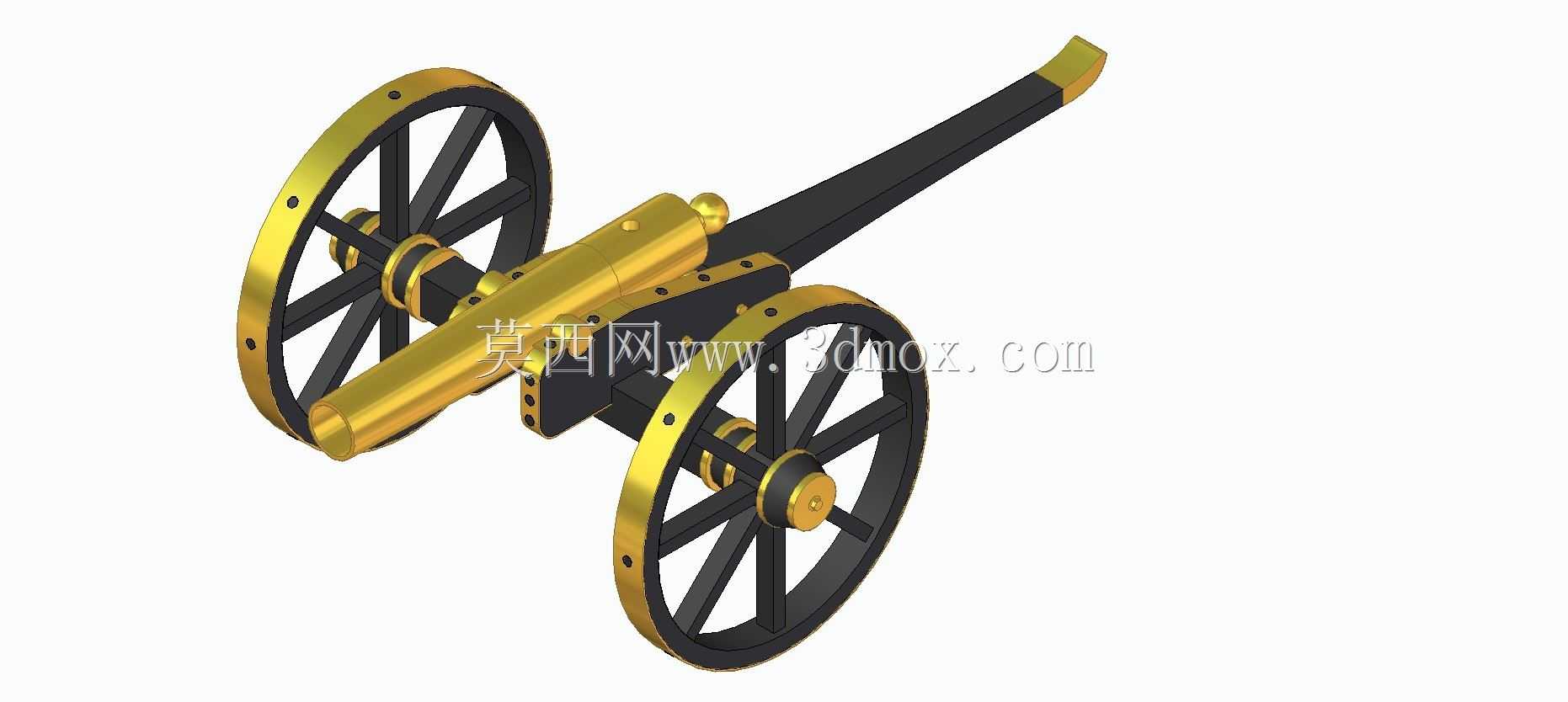

　　轮轴贯穿两根纵梁的预设安装孔，两端伸出纵梁的长度与行走轮轮毂的安装深度匹配，轮轴端部设置径向销孔，用于安装开口销防止轮组轴向窜动。从应用场景来看，这类古炮结构模型可用于历史装备复原展示、仿古场景道具制作、军事科普教具开发等领域，建模过程中严格遵循传统古炮的结构比例，所有部件的装配关系完全符合实际机械连接逻辑，没有出现结构干涉问题。外形尺寸方面，炮身总长度为1200毫米，炮管外径在炮口位置为80毫米，炮尾位置加厚至140毫米，行走轮直径为600毫米，轮距为450毫米，炮架整体宽度为520毫米，拖架尾部到炮口的水平总长度为1350毫米，安装边界上，整个炮架落地时的支撑点为两个行走轮的接地点与拖架尾部的接地点，三个支撑点形成稳定的三角形支撑面，支撑面的纵向长度为900毫米，横向宽度与轮距一致，放置时无需额外固定即可保持稳定。

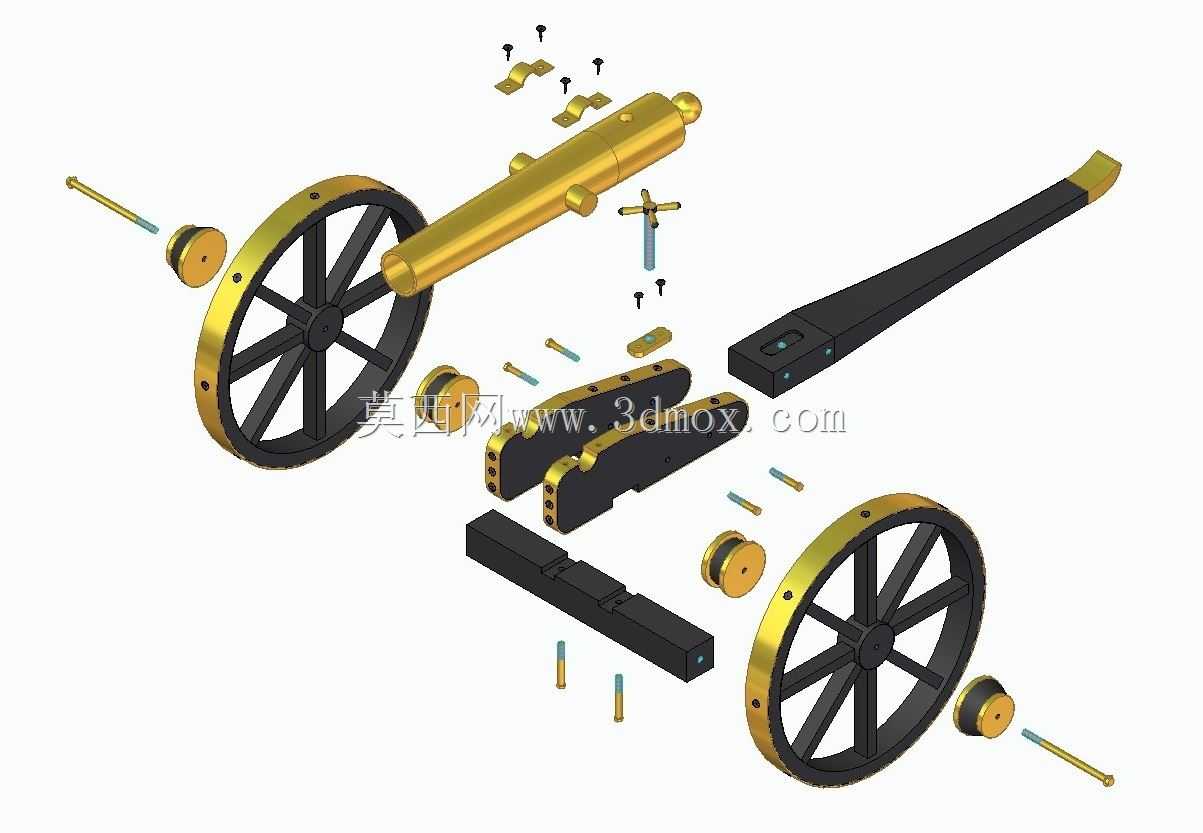

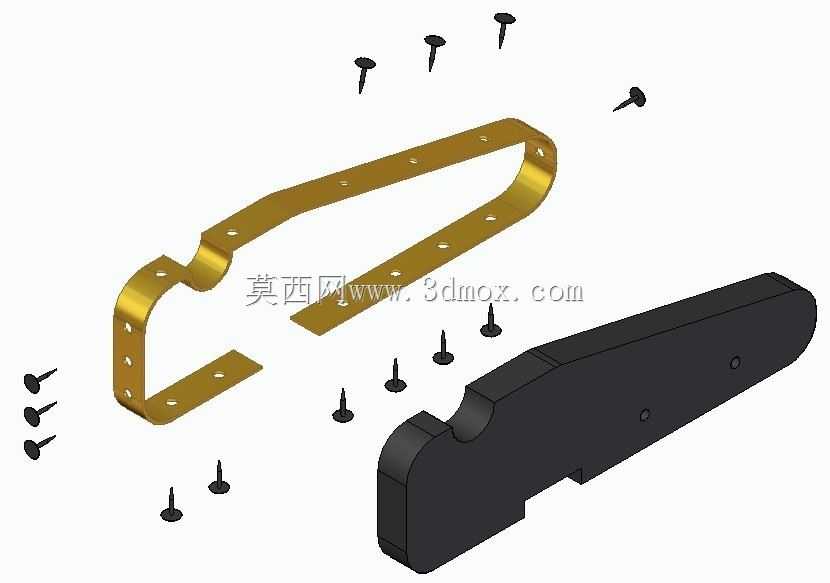

　　设计过程中优先还原了古炮的金属质感结构特征，炮身的金属加强箍、轮缘的金属包边、炮架的木质结构区域都做了明确的材质分区建模，各部件的拆分逻辑完全符合实际古炮的制造装配流程，炮身可单独拆卸，轮组可从轮轴上拆解，炮架的撑杆与纵梁采用嵌入式连接结构，还原了传统木构炮架的榫卯加金属销固定的连接方式。在结构细节处理上，耳轴与炮身的连接位置做了局部加厚，保证发射时耳轴能够承受炮身的后坐冲击力，轮轴与纵梁的连接位置设置了金属轴套，减少轮轴转动时对木质纵梁的磨损，拖架尾部的接地位置设置了金属耐磨垫块，避免拖架在地面拖拽时出现结构损坏。

　　整个模型的所有配合面都做了公差适配，比如耳轴与炮架支撑座的轴孔配合、轮轴与轮毂的配合、销轴与连接孔的配合，都按照实际机械加工的公差要求设置了合理的间隙，不存在过盈无法装配或者间隙过大出现松旷的问题。对于这类仿古机械结构的建模，核心是在还原外观特征的同时保证结构逻辑的合理性，不能只做外观曲面而忽略内部的连接结构，这款模型的所有连接部位都做了实体化的结构设计，哪怕是外观上看不到的销轴、轴套、撑杆连接部位，都按照实际机械结构做了完整建模，可直接用于3D打印制作实体比例模型，也可用于动画制作中的结构拆解演示，在科普展示场景中，可通过拆解模型清晰展示古炮的各部分组成与装配关系，帮助受众理解传统火炮的机械结构原理。
