直列四缸曲柄活塞动力输出结构设计

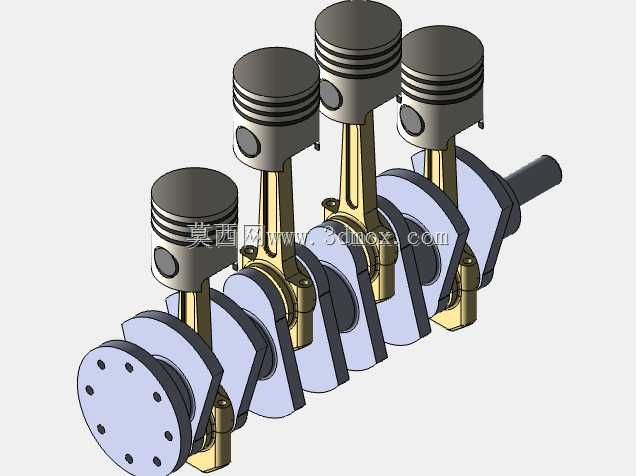

这套直列四缸往复式动力结构，核心覆盖小排量通用动力、小型工程机械辅机、教学实训台架三类应用场景，在15kW级非道路动力单元、职业院校机械原理拆装实训、小型发电机组动力端的选型适配中，这类结构的参数匹配度一直处于较高水平。从功能实现逻辑来看，整套结构通过活塞的往复直线运动完成能量转换，配合曲柄连杆机构将直线做功转化为曲轴的旋转扭矩输出，四个活塞按照固定点火间隔交替做功，能大幅抵消单缸结构的往复惯性力，让输出端的扭矩波动控制在合理区间，避免动力输出过程中出现明显的振动冲击，降低后续连接传动部件的疲劳损耗。

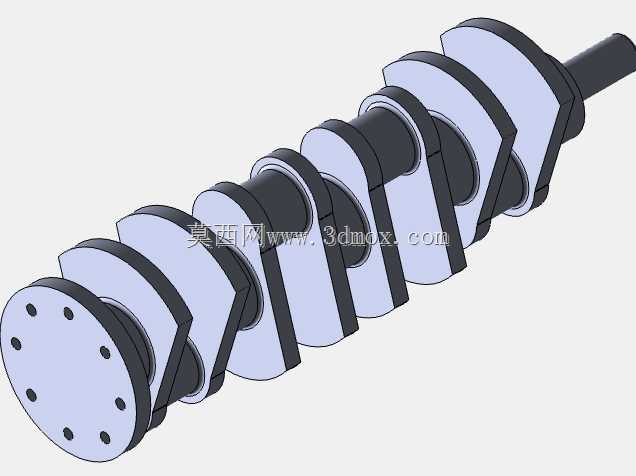

设计过程中优先考虑了运动件的干涉边界，活塞在上止点位置时，活塞顶面与缸盖安装面预留了0.8mm的压缩余隙，避免热膨胀状态下活塞撞击缸盖；活塞下行至下止点时，活塞裙部底端与曲轴平衡块的旋转轨迹预留了1.2mm的安全间隙，即便连杆轴瓦出现正常磨损间隙增大，也不会出现运动件刮碰的问题。曲轴采用全支撑结构设计，四个曲柄销分别对应四个连杆安装位，相邻曲柄的夹角设置为180度，保证一四缸、二三缸的运动状态完全对称，一阶往复惯性力可以实现自平衡，不需要额外加装平衡轴就能满足常规工况的振动控制要求，能有效压缩整机的轴向尺寸，降低整体结构重量。

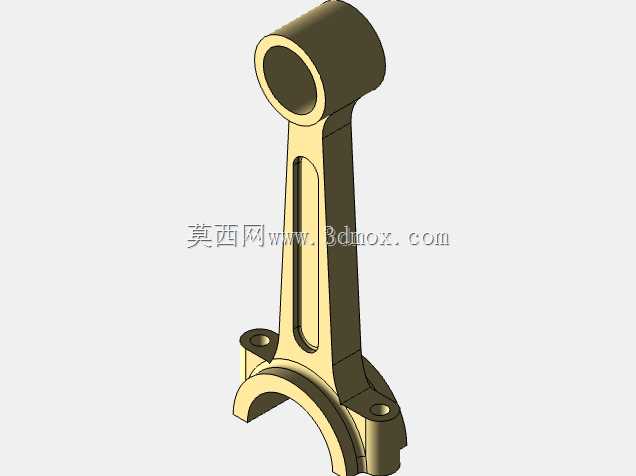

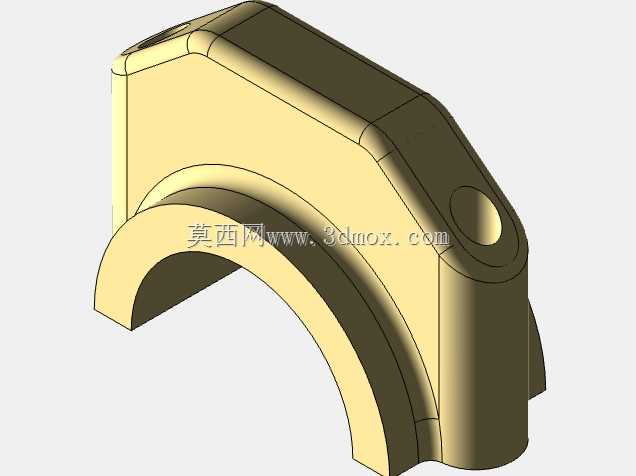

连杆部分采用了剖分式大头设计，连杆大头与曲柄销的配合面设置了定位止口，装配时不需要额外调整对位就能保证配合精度，杆身采用工字形截面，在保证抗弯抗扭强度的前提下尽可能降低往复运动质量，减少曲轴旋转过程中的惯性载荷。活塞部分设置了三道环槽，顶部两道为气环保证燃烧室密封，底部一道为油环负责刮除缸壁多余润滑油，活塞销采用全浮式设计，工作状态下活塞销可以在连杆小头衬套和活塞销座孔内自由转动，让磨损均匀分布在配合面，延长部件使用寿命。

安装边界方面，曲轴前端的动力输出轴径设置了标准平键槽，可直接连接飞轮、皮带轮或离合器输入轴，输出轴的轴向定位依靠前端的止推片实现，能承受动力传递过程中产生的轴向窜动载荷；曲轴后端设置了油封安装位，可适配标准骨架油封实现润滑油腔的密封，避免机油渗漏。整套结构的缸心距按照紧凑化原则设计，相邻气缸中心距控制在活塞直径的1.12倍，在保证缸体壁厚满足强度要求的前提下，尽可能缩小整机的横向尺寸，适配小型设备狭窄的安装空间。

从实际使用的适配性来看，这套结构的运动参数匹配了常规四冲程动力的做功逻辑，曲轴每旋转两圈四个气缸各完成一次做功循环，输出扭矩的连续性较好，可直接匹配小型通用机械的负载特性，不需要额外加装大惯量飞轮就能保证低转速下的运转稳定性。结构设计过程中所有配合面的尺寸公差都按照通用机械加工精度设置，普通机加工设备就能完成零部件加工，不需要特殊定制刀具或加工工艺，适合小批量试制或教学场景下的加工实训使用。各运动部件的润滑路径也做了适配性设计，曲轴内部设置了连通主轴颈和曲柄销的油道，压力润滑油可以通过油道直接输送到连杆大头的配合面，连杆小头设置了集油孔，可以收集飞溅的润滑油实现活塞销的润滑，不需要额外加装复杂的润滑管路就能保证各摩擦副的润滑需求。
