铰接臂式地砖铺设作业执行机构

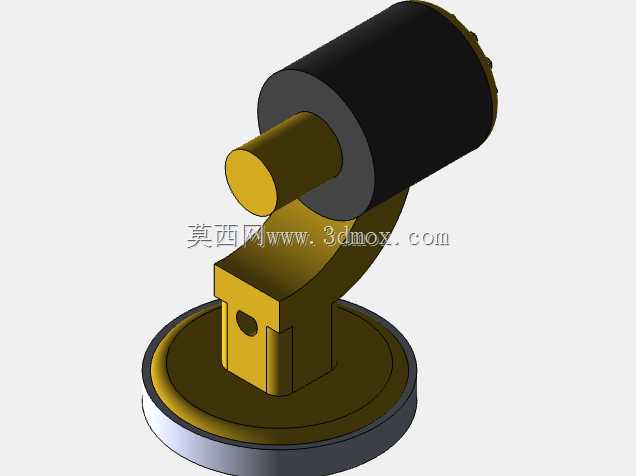

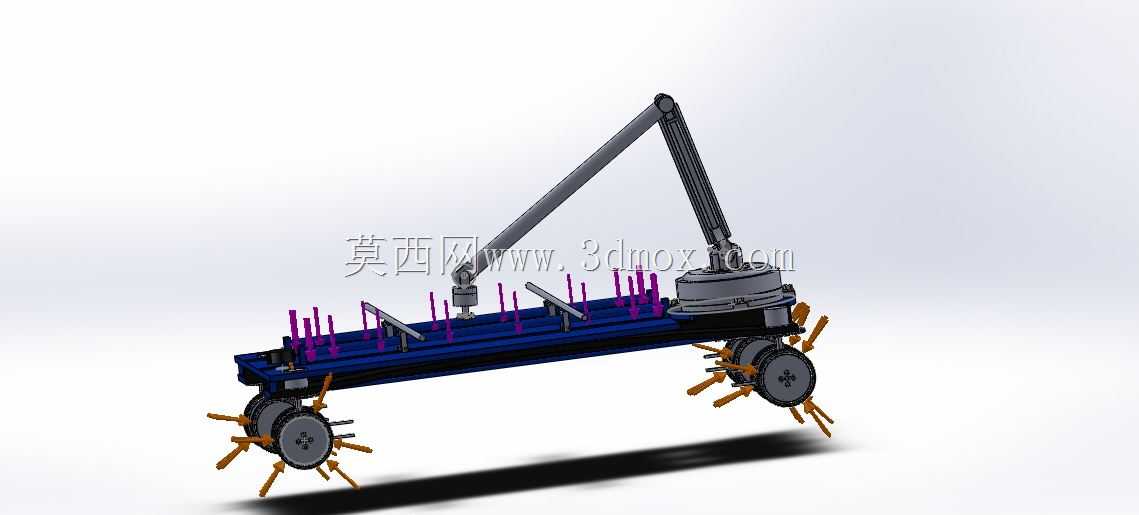

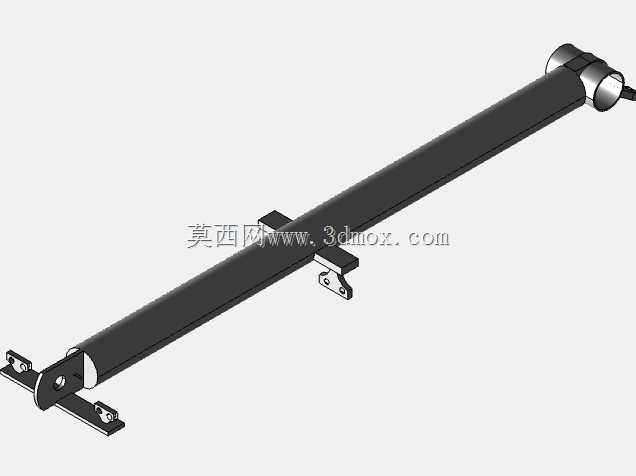

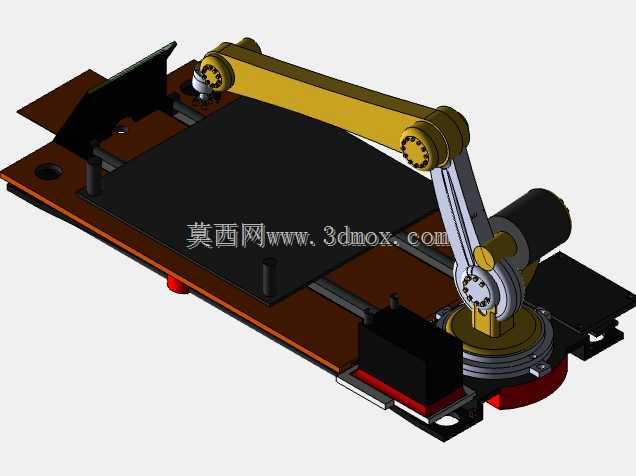

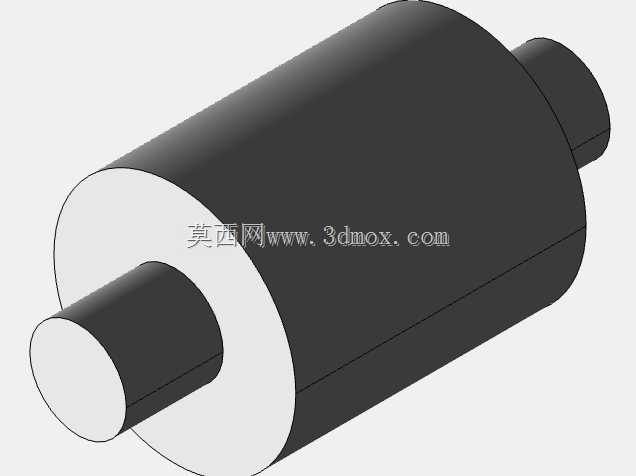

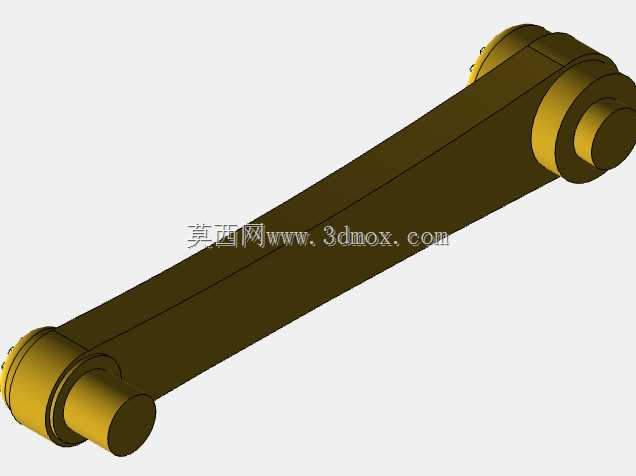

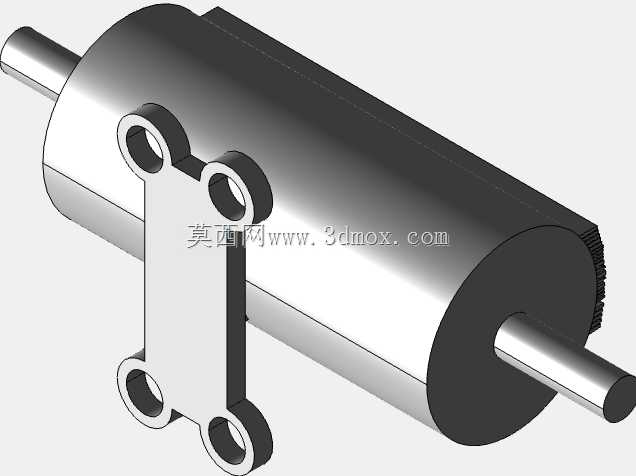

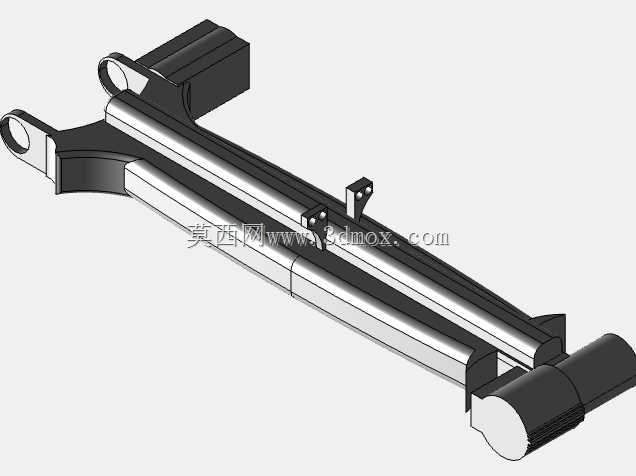

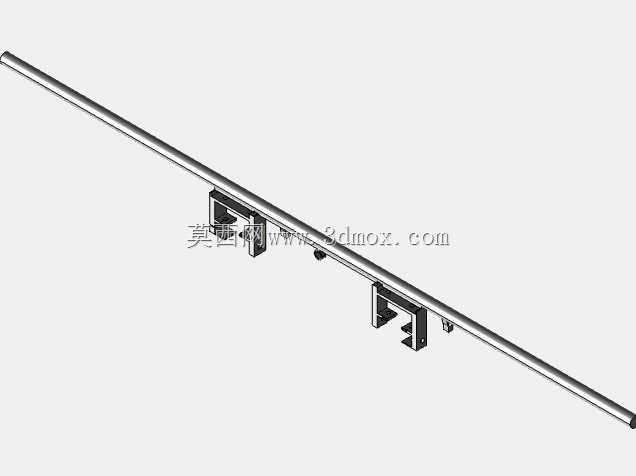

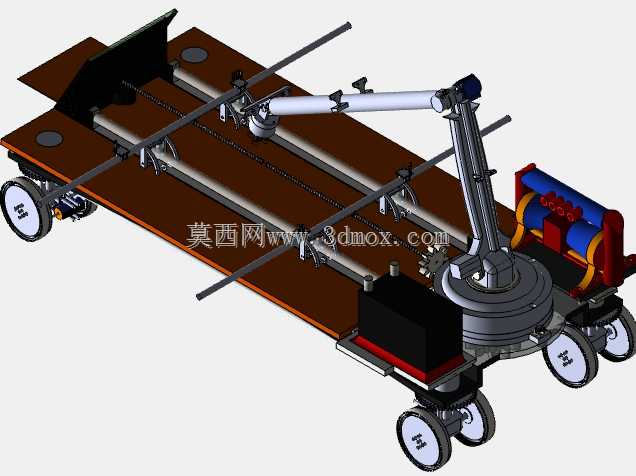

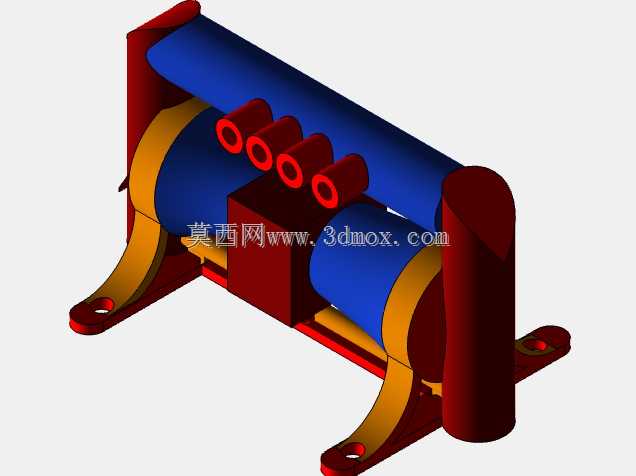

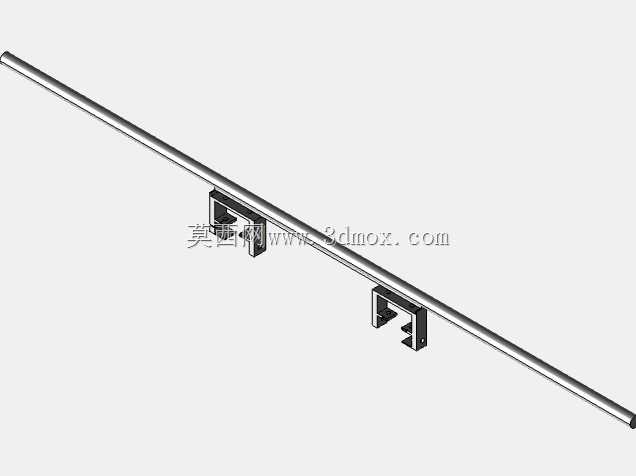

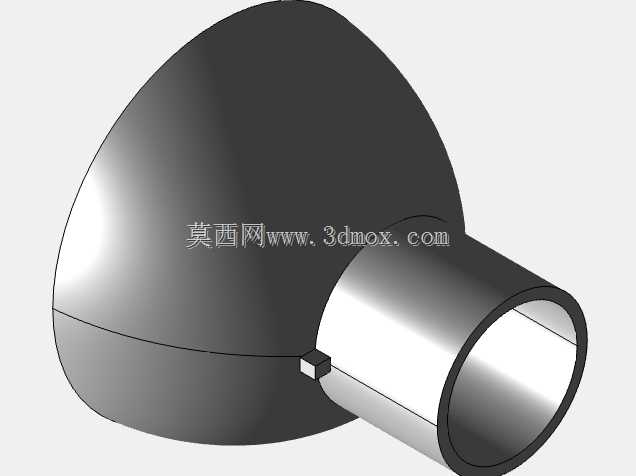

　　在住宅装修、公区精装的现场施工环节，传统地砖铺贴长期依赖瓦工手工找平、对位、敲实，作业效率受工人熟练度影响波动极大，且大规格瓷砖铺贴时单人难以完成搬抬对位，容易出现空鼓、缝宽不均、平整度超差等质量问题，铰接式铺砖机械臂的设计初衷，正是针对这类现场施工的痛点，替代人工完成瓷砖从取料、输送到铺贴压实的连贯作业。该执行机构采用铰接式多关节构型，整体臂体的主承载段为空心圆柱结构，这种结构设计一方面可以在臂体内部布设驱动线缆、负压取料管路，避免作业过程中管线与周边施工物料、墙体发生剐蹭，另一方面空心结构在保证同等抗弯扭强度的前提下，大幅降低了臂体自身重量，减少关节驱动端的负载冗余，提升臂体末端的动作响应速度。

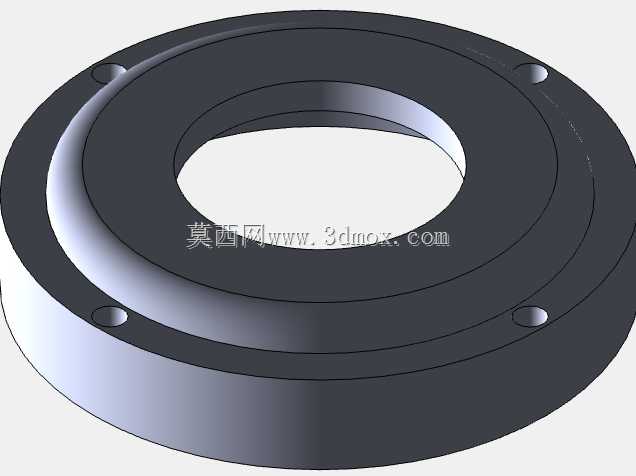

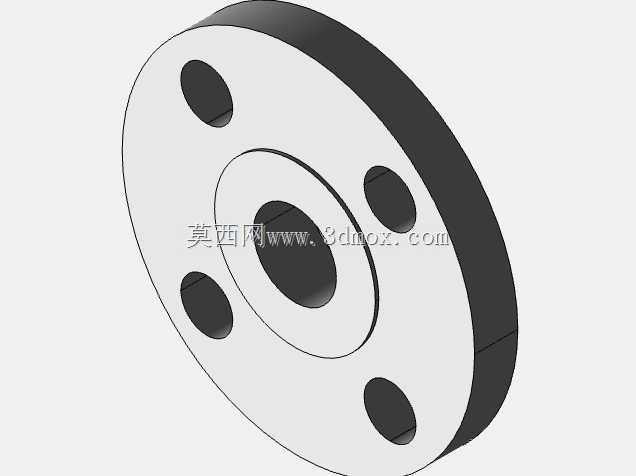

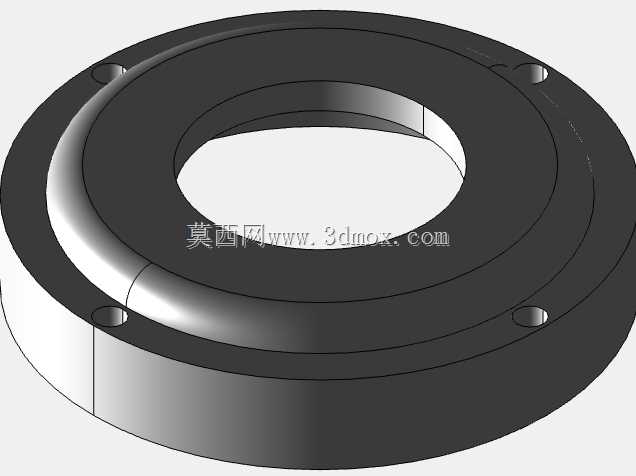

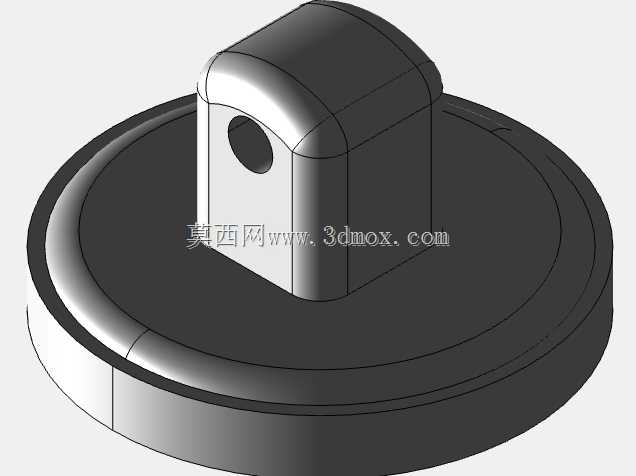

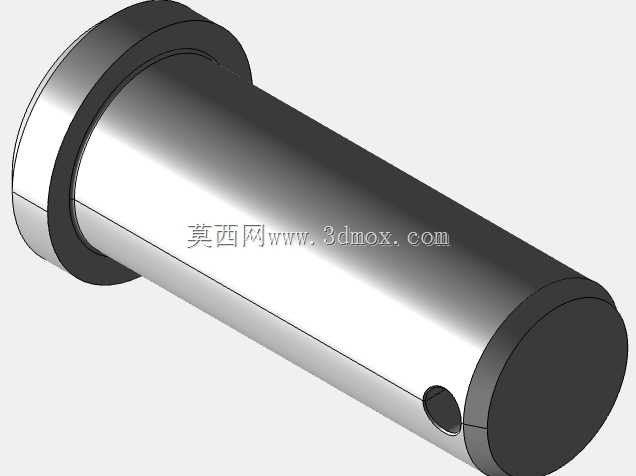

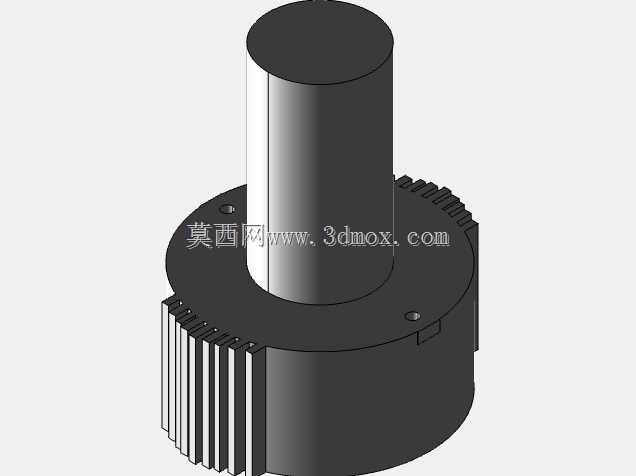

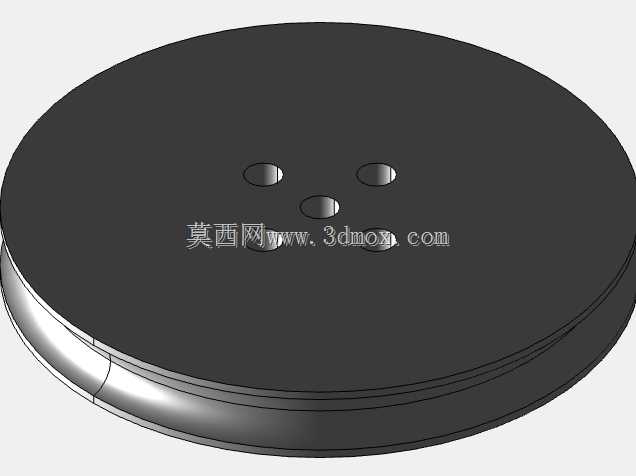

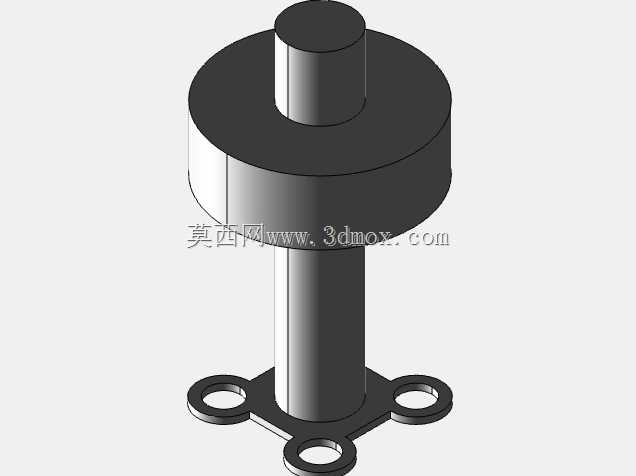

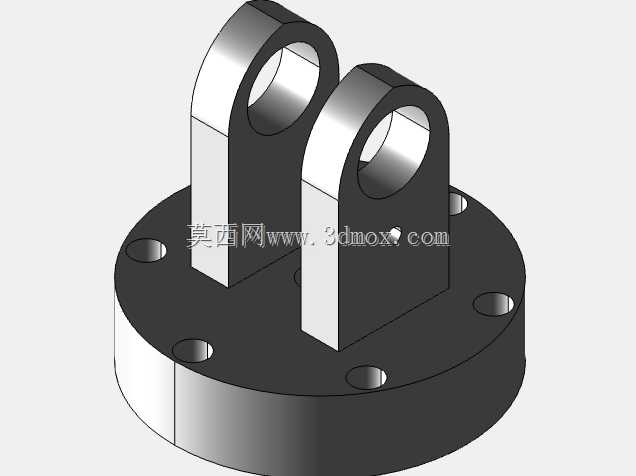

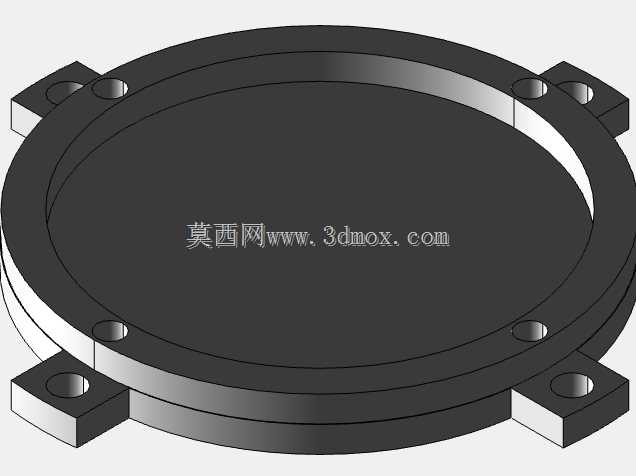

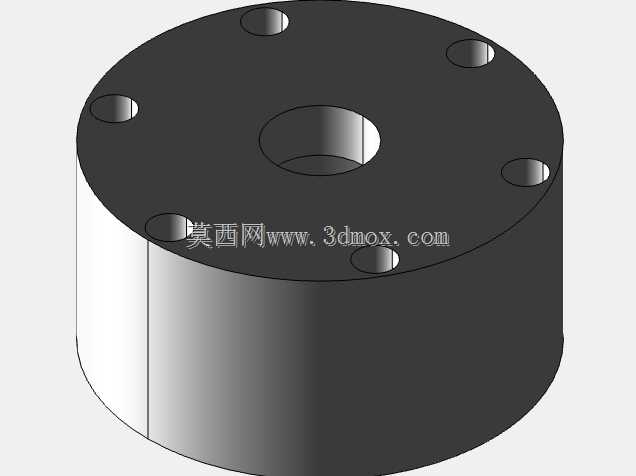

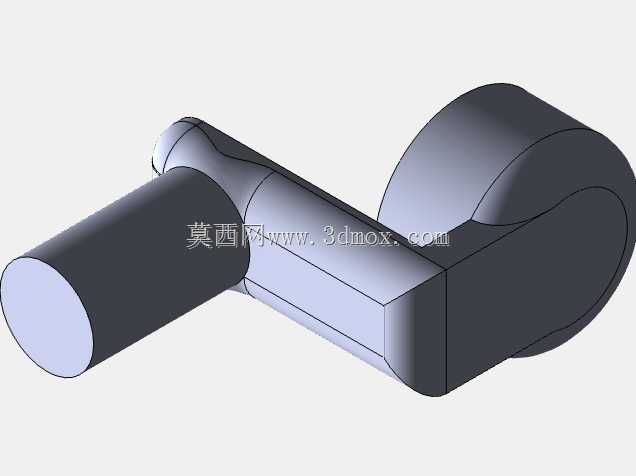

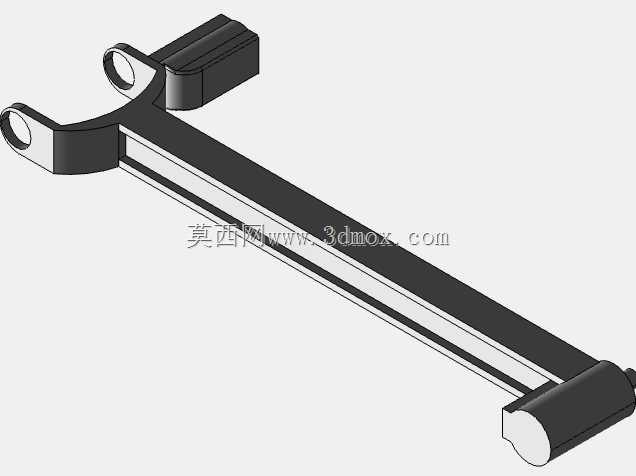

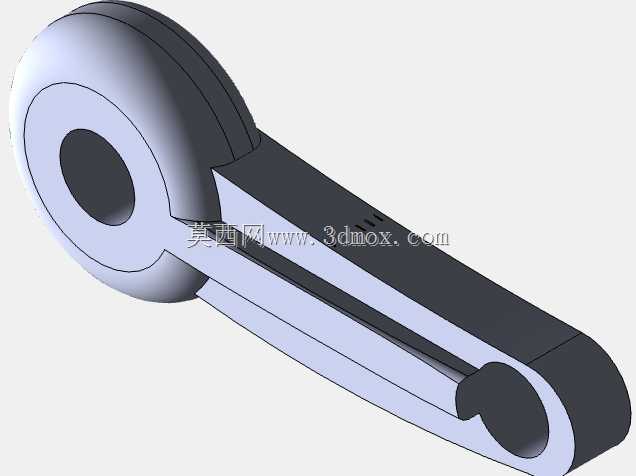

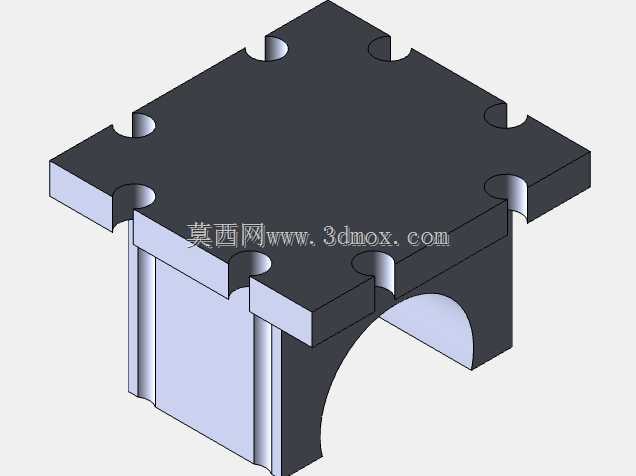

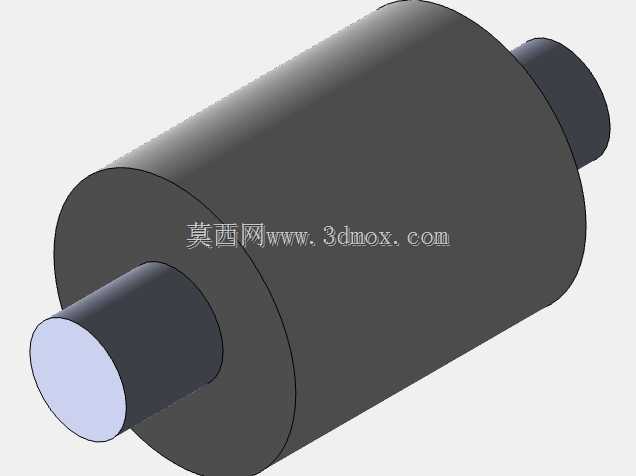

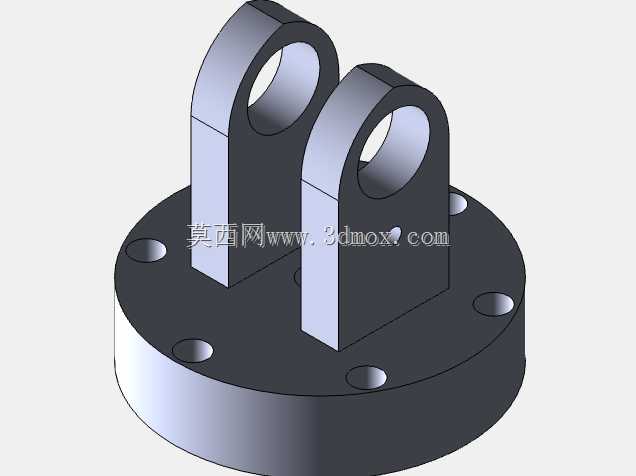

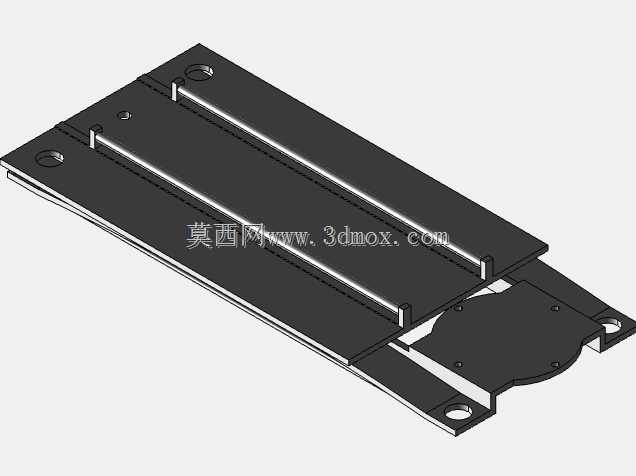

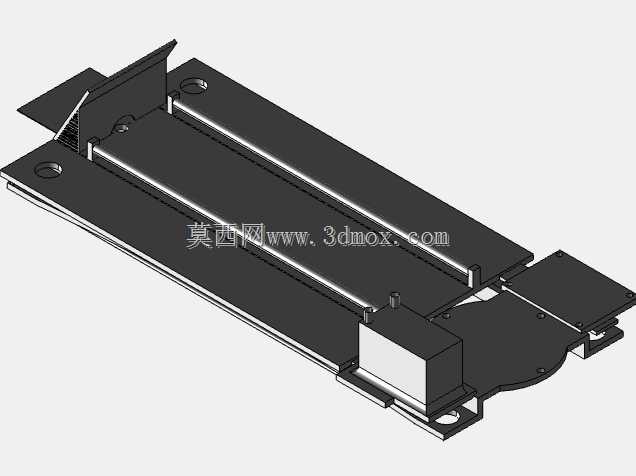

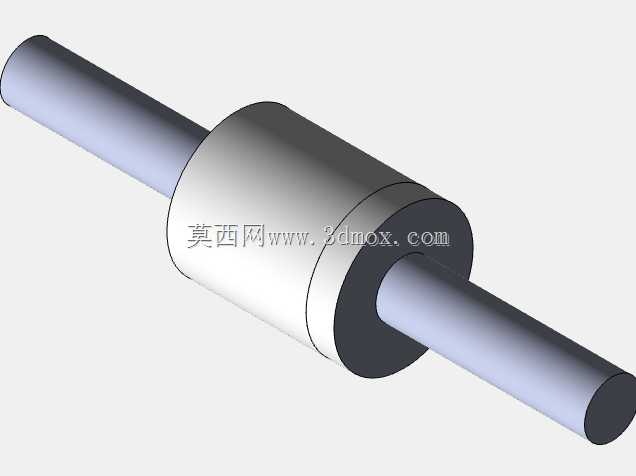

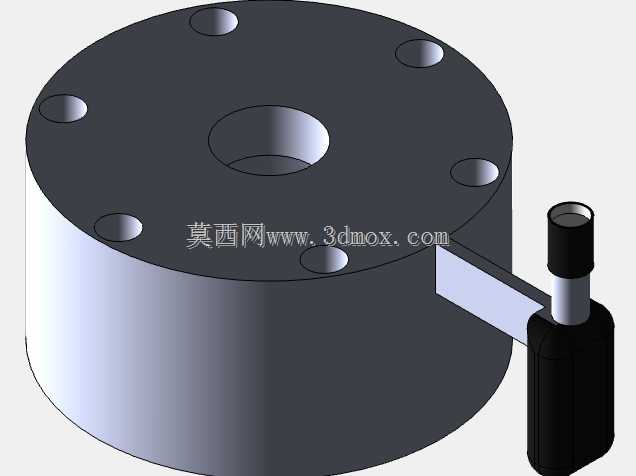

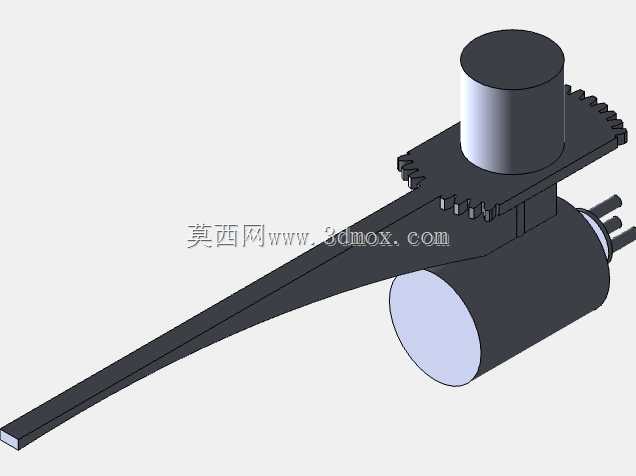

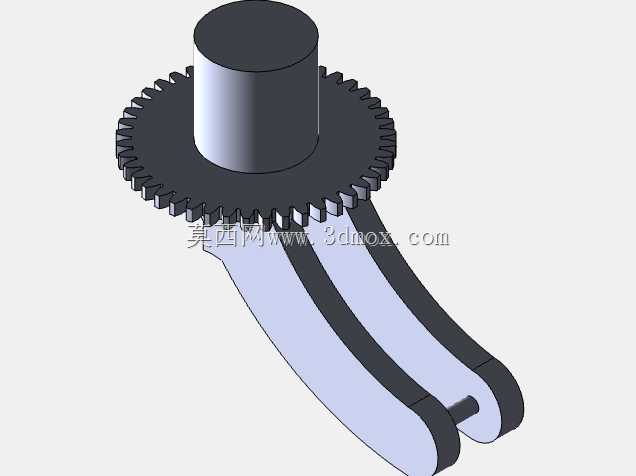

　　臂体根部设置带安装法兰的铰接基座，法兰端面上预留了均匀分布的定位销孔与螺栓过孔，可直接与回转底座的输出端面配合安装，安装时需保证法兰端面与回转轴线的垂直度公差控制在0.02mm以内，避免臂体伸展后出现末端位置偏差累积。臂体末端设置径向贯通的销轴孔，用于连接末端铺砖执行头，销轴孔的位置经过重心配平计算，当臂体处于最大伸展姿态时，末端负载产生的倾覆力矩不会超出关节减速器的额定承载范围，同时销轴孔内预留了润滑脂注油通道，可在日常维护时直接通过注油嘴加注润滑脂，无需拆解臂体连接结构。

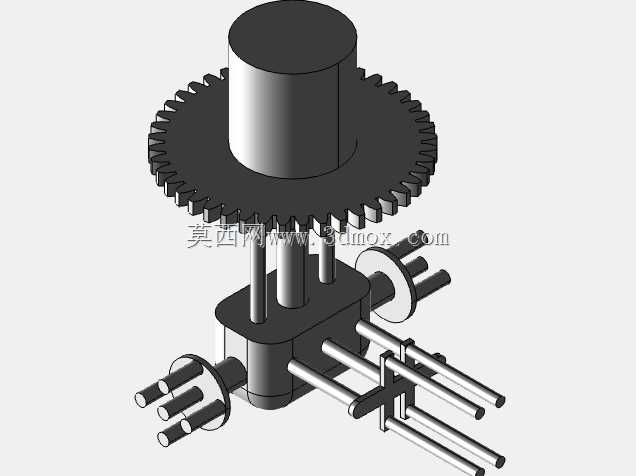

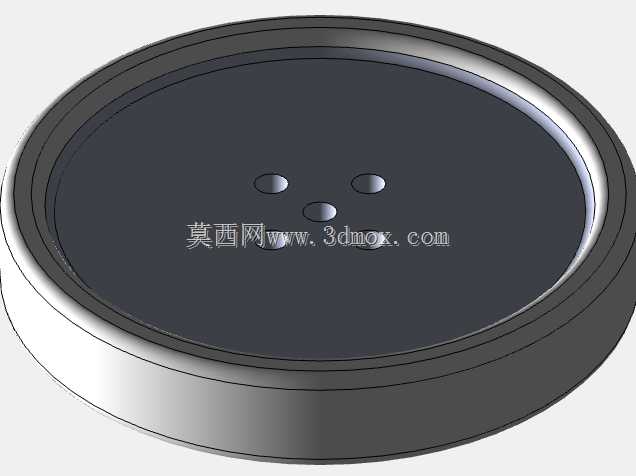

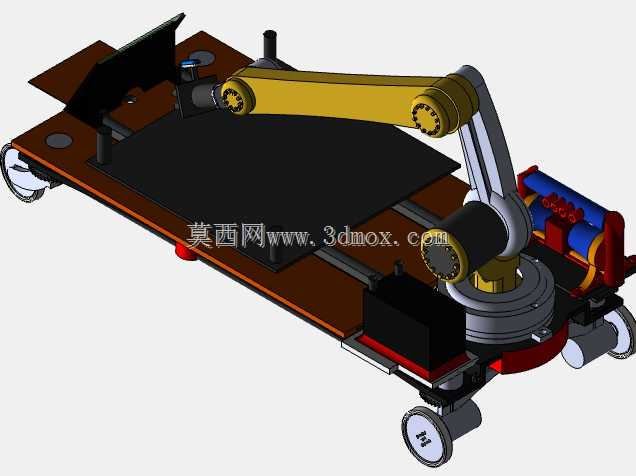

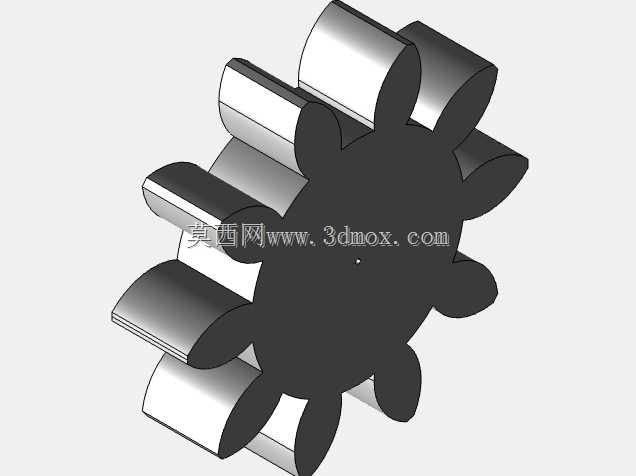

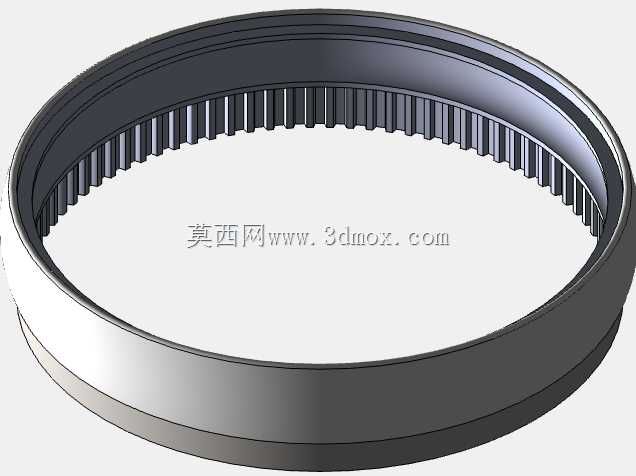

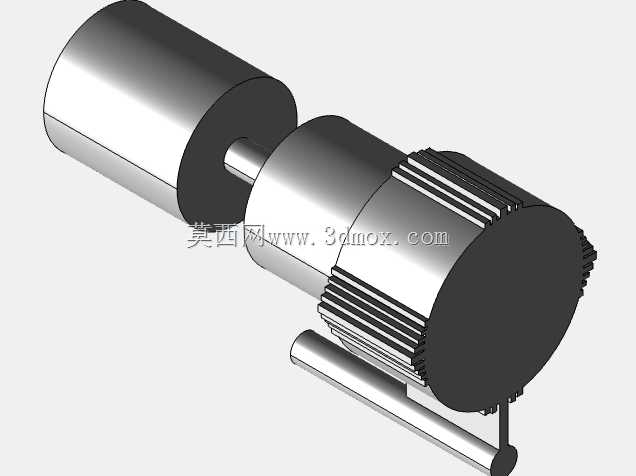

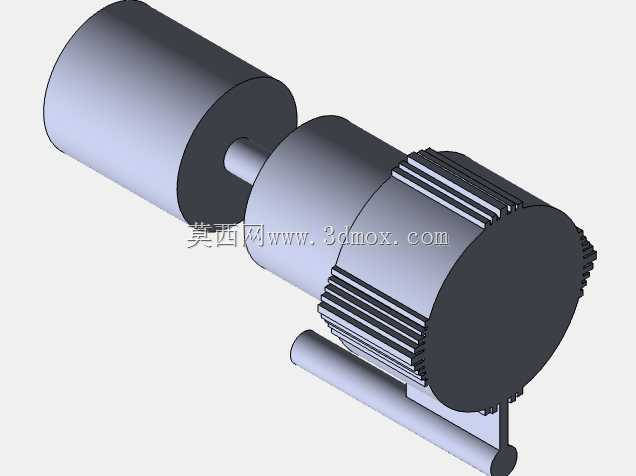

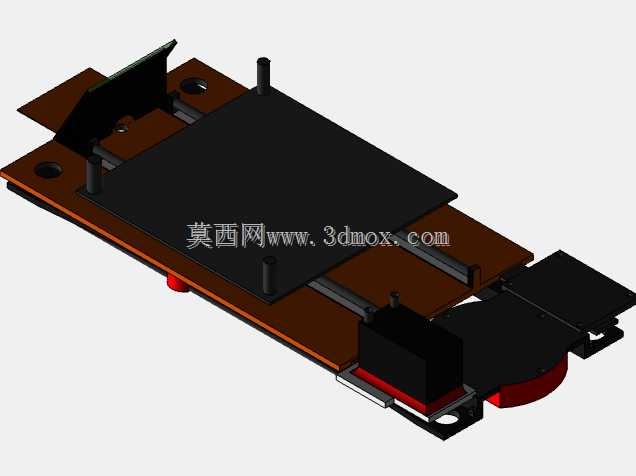

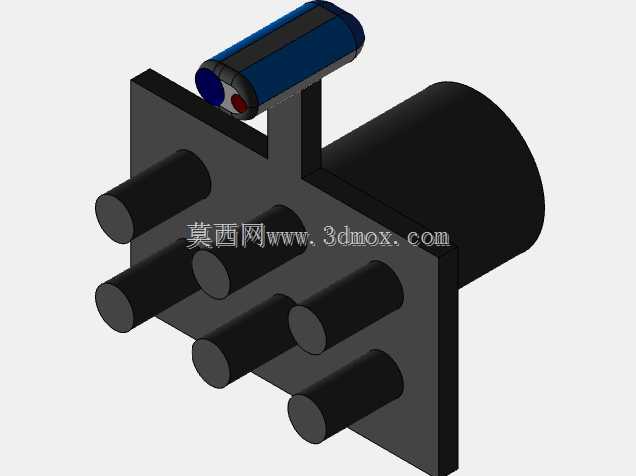

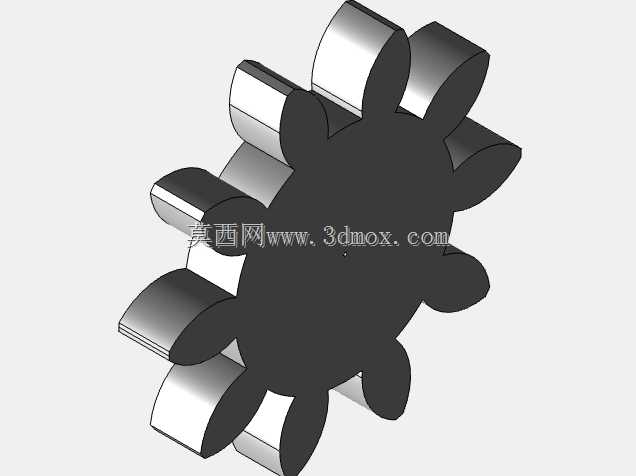

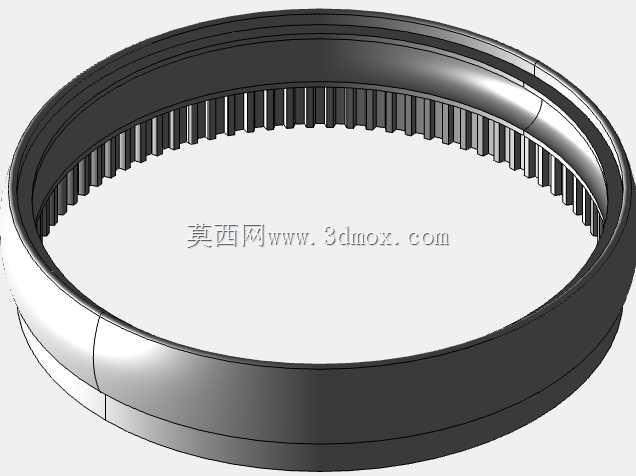

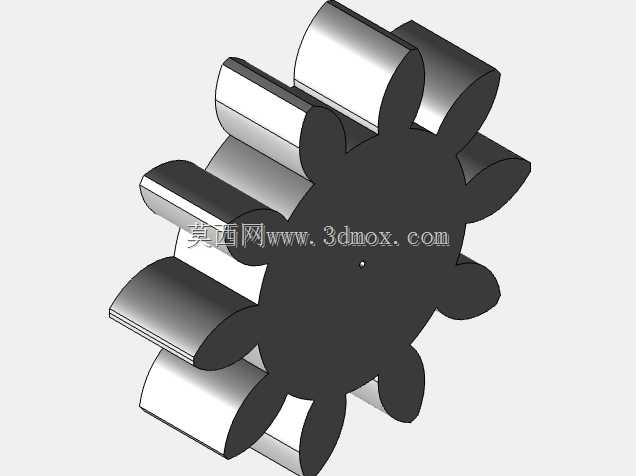

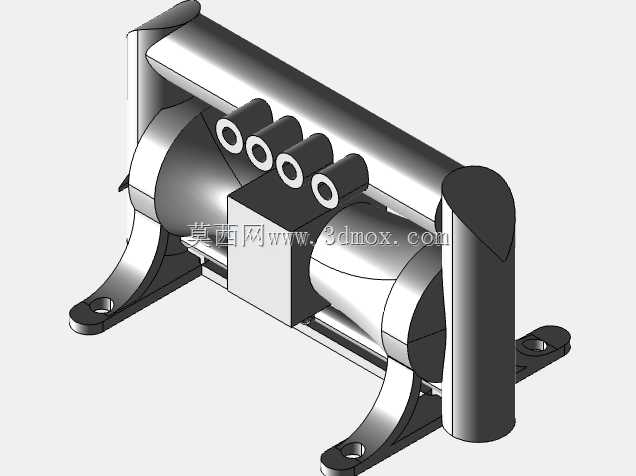

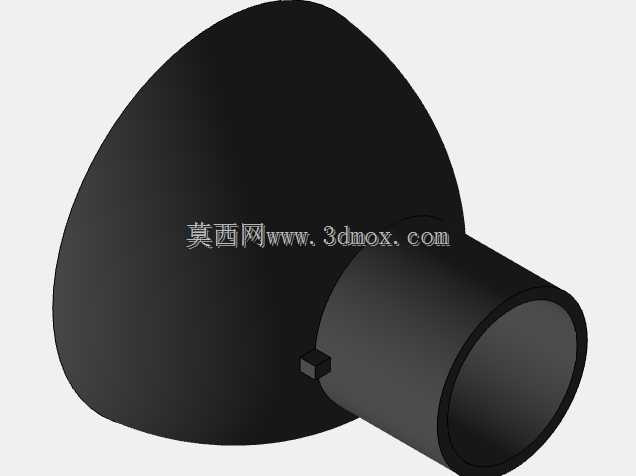

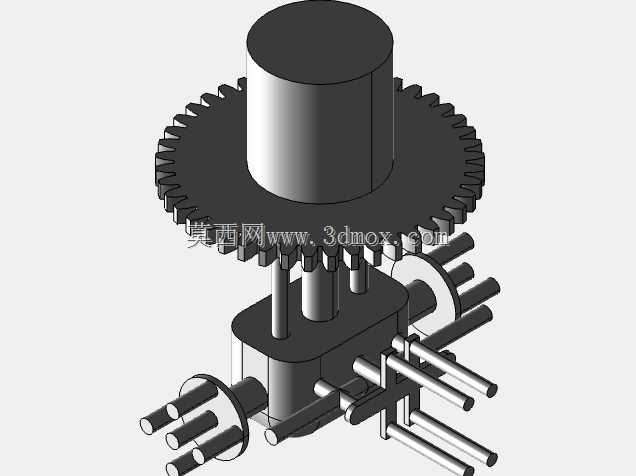

　　从安装边界来看，该臂体收拢状态下的径向尺寸可适配常规室内门洞的通行宽度，无需拆解即可完成不同施工房间之间的转场移动，臂体最大伸展半径覆盖常规住宅3米以内的开间铺贴范围，作业时无需频繁移动设备底座即可完成单块区域的整面铺贴。在功能实现逻辑上，臂体的各关节采用伺服驱动配合谐波减速器的传动方案，可实现毫米级的位置重复定位精度，在导入房屋平面的尺寸图纸后，控制系统可自动规划臂体的运动路径，从侧边的瓷砖料架上吸附抓取瓷砖后，自动完成涂浆层厚度检测、铺贴位置对位，最终通过末端的柔性压头将瓷砖均匀压实，压实力度可根据瓷砖材质、砂浆配比进行参数调整，避免压实力度过大导致瓷砖碎裂，或是力度不足引发的空鼓问题。

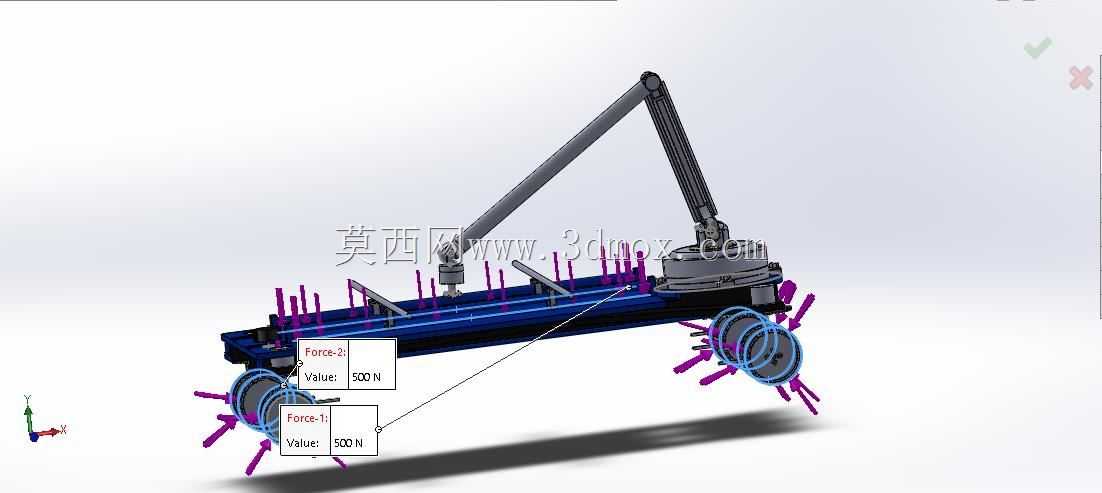

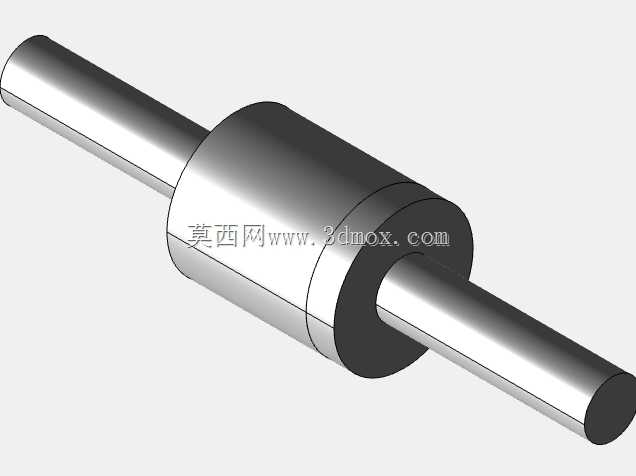

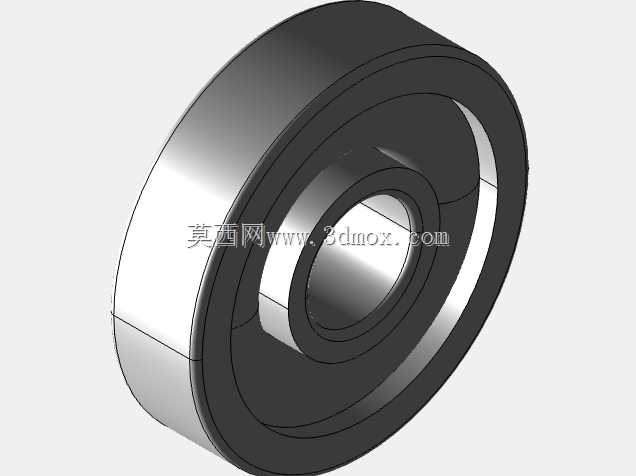

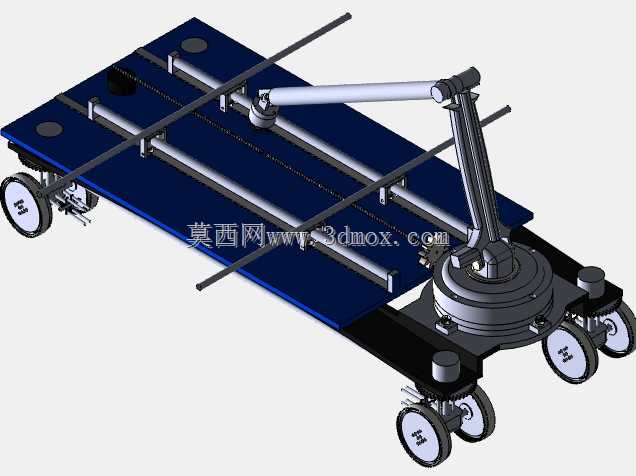

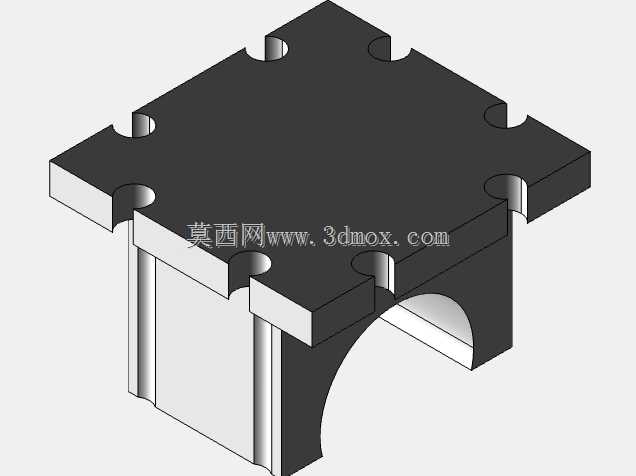

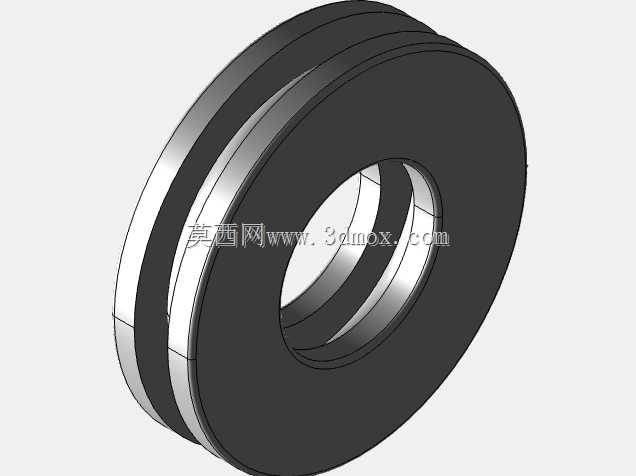

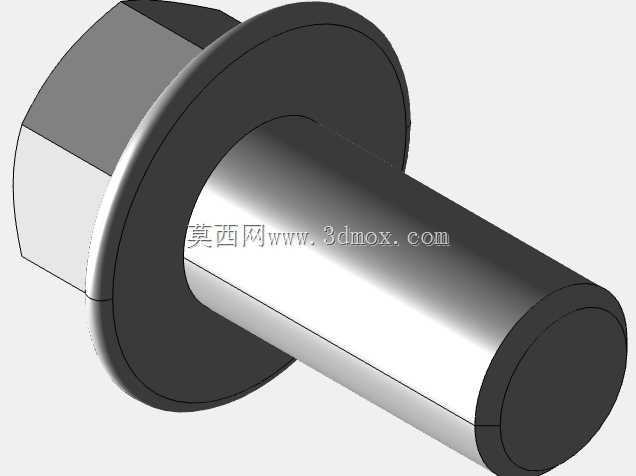

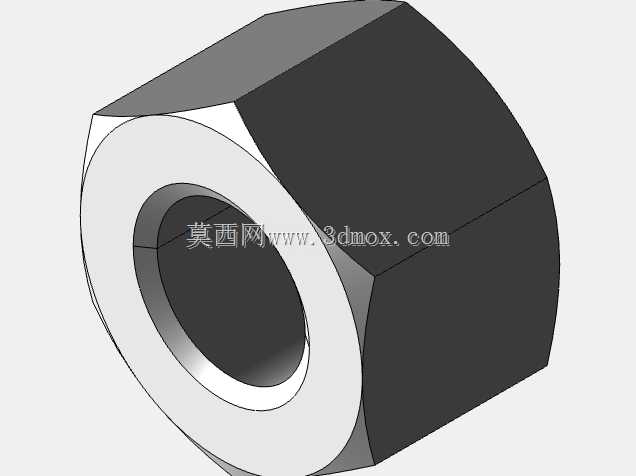

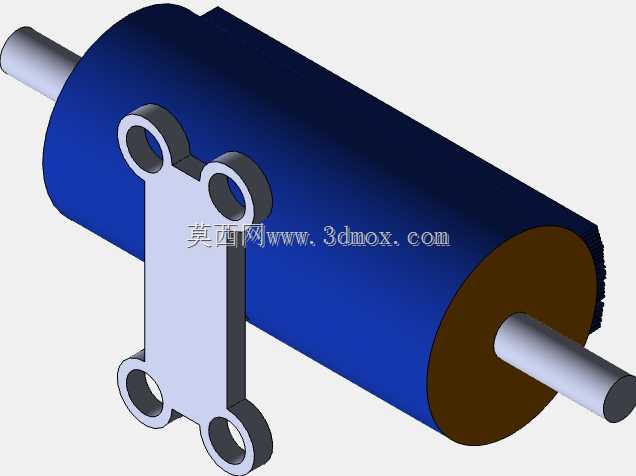

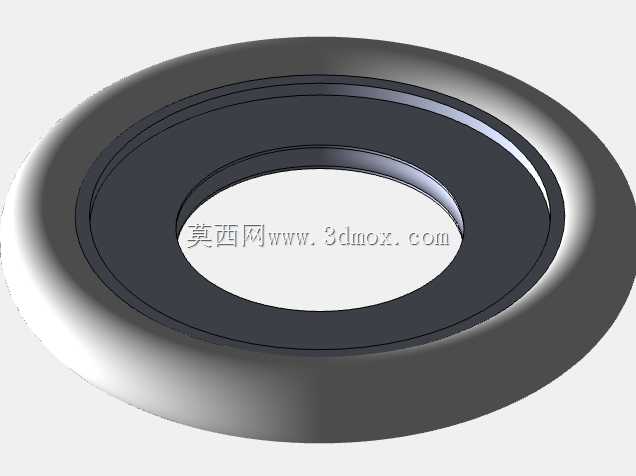

　　不同于工厂内固定工位的工业机械臂，该铺砖臂的结构设计充分考虑了施工现场的复杂工况，臂体的外圆柱面做了硬质阳极氧化处理，可抵御施工现场的砂浆飞溅、灰尘侵蚀，铰接关节处设置了双层防尘密封圈，避免细沙颗粒进入关节轴承内部加剧磨损。臂体上的法兰连接结构均采用标准件接口，后期维护时可快速更换磨损的铰接衬套、密封件，无需整体更换臂段。在实际作业过程中，该铰接臂可适配300300mm到12001200mm规格的常规地砖铺贴，作业时可根据砖面尺寸自动调整末端吸盘的吸附位置，保证瓷砖抓取过程中受力均匀，不会出现搬抬过程中瓷砖倾斜滑落的问题。相较于人工铺贴，该机构的作业连贯性更强，不会出现人工操作时的疲劳效率下降问题，单班次作业效率可达到熟练瓦工的3倍以上，且铺贴完成的砖面缝宽一致性、平整度均可控制在装修验收标准的优级范围内。设计过程中针对臂体的受力变形做了有限元仿真校核，在末端承载最大规格瓷砖的负载状态下，臂体最大伸展位置的末端变形量小于0.1mm，不会因为臂体自身挠曲变形影响铺贴位置精度，同时臂体的铰接转动范围做了机械硬限位设置，避免程序异常时臂体过度转动碰撞周边墙体或是施工人员，提升现场作业的安全性。
