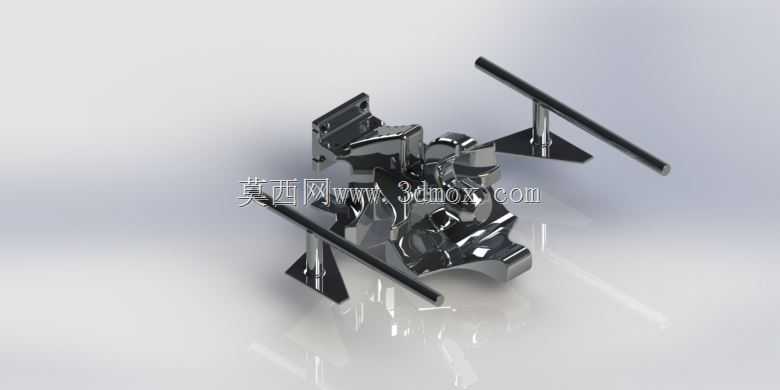

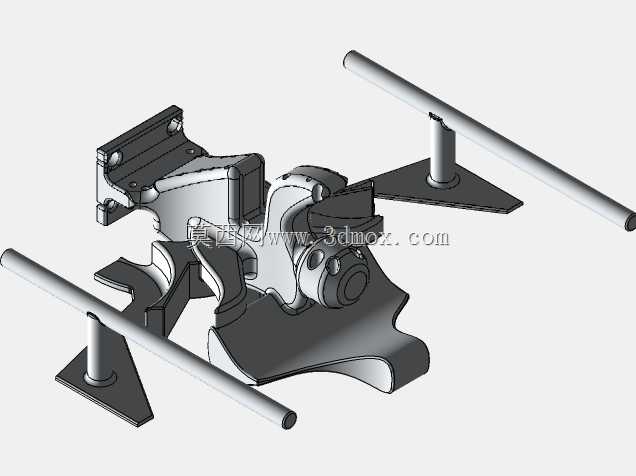

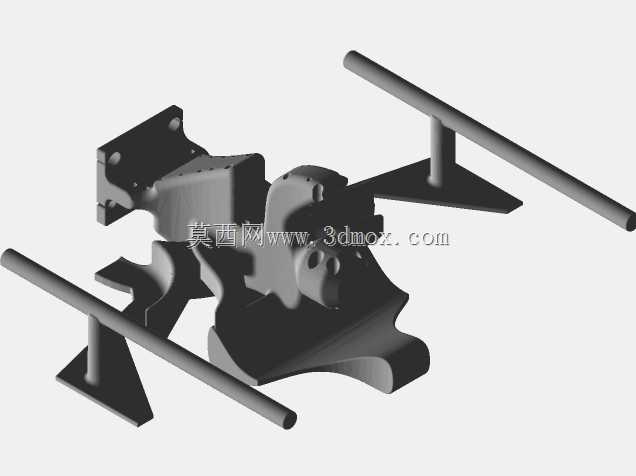

双旋翼式机械飞行机器人结构设计

　　这款双旋翼布局的机械结构，主要面向狭小空间巡检、工业厂区设备状态排查、密闭管廊内部探测这类对设备尺寸有严格限制的作业场景，区别于常规多旋翼飞行设备的外露布线与零散构件布局，其核心承载结构采用一体化金属加工成型，能在复杂工业环境下抵御粉尘、轻微磕碰带来的结构损伤，适配化工园区管架巡检、变电站设备近距离测温、仓储高位货架盘点这类需要贴近设备作业的工况，避免常规飞行设备结构松散易剐蹭的问题。

　　从功能实现逻辑来看，两侧对称布置的旋翼支撑臂采用等长设计，支撑臂与核心主体的连接位置做了加厚凸台处理，能抵消旋翼高速运转时产生的持续振动，避免长期作业后连接位置出现疲劳松动；核心主体内部预留了传感器安装腔、动力供电模块安装位与控制板固定槽，所有安装面都做了平面度处理，保证电子元器件安装后不会因为结构形变出现接触不良。旋翼支撑臂的末端设计有旋翼固定座，固定座与支撑臂采用垂直装配结构，能保证旋翼旋转平面始终保持水平，降低飞行过程中的姿态修正能耗；固定座上预留的安装孔位适配常规微型旋翼的电机安装尺寸，不需要额外做转接件加工，能缩短装配调试周期。

　　设计过程中优先考虑了结构的拆装维护便利性，核心主体的各个连接面都采用定位销加螺栓的固定方式，拆解维护时不需要复杂的专用工装，现场作业人员用常规内六角扳手就能完成构件更换；两侧旋翼支撑臂与主体的连接位置设计有快拆卡槽，运输过程中可以将支撑臂拆下，缩小整体收纳尺寸，适配单兵携带作业的需求。从安装边界尺寸来看，整体结构的最大外轮廓尺寸控制在旋翼展开后不超过320毫米，核心主体的最大厚度不超过65毫米，能顺利穿过直径400毫米的管道入口，适配管廊内部巡检的尺寸要求；核心主体底部预留了通用载荷安装接口，接口的孔位间距符合微型工业传感器的通用安装标准，可以根据作业需求搭载可见光摄像头、红外热成像探头、气体检测模块等不同功能组件，不需要对主体结构做二次改造。

　　结构的重心位置经过反复调校，落在两个旋翼支撑臂的中心连线上，飞行过程中不需要额外增加配重块来平衡姿态，能有效降低整机重量，提升续航表现；核心主体的外表面做了流线型过渡处理，没有突兀的凸起结构，能降低飞行过程中的风阻，同时避免剐蹭到管道内壁或者设备线缆。所有受力构件的转角位置都做了圆角过渡处理，避免应力集中导致的结构断裂，尤其是旋翼支撑臂与主体连接的根部位置，通过有限元分析做了加厚优化，能承受旋翼运转时的持续交变载荷，在常规作业工况下的结构使用寿命能满足工业级设备的使用要求。结构的装配公差控制在0.02毫米以内，各个连接位置的配合间隙均匀，不会出现装配后旋翼平面倾斜的问题，保证飞行姿态的稳定性；核心主体内部的走线槽采用隐藏式设计，所有线缆都布置在结构内部，不会外露干扰旋翼运转，同时也能避免工业环境中的腐蚀性气体、粉尘对线束造成损伤。
