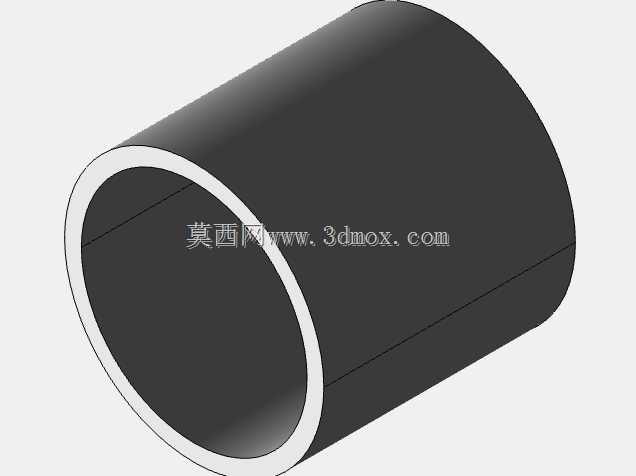

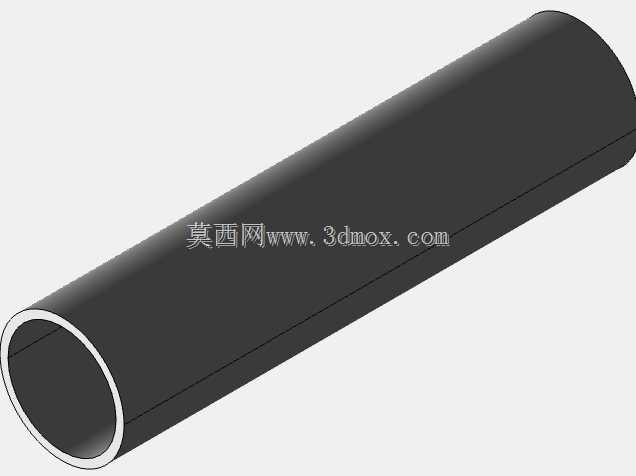

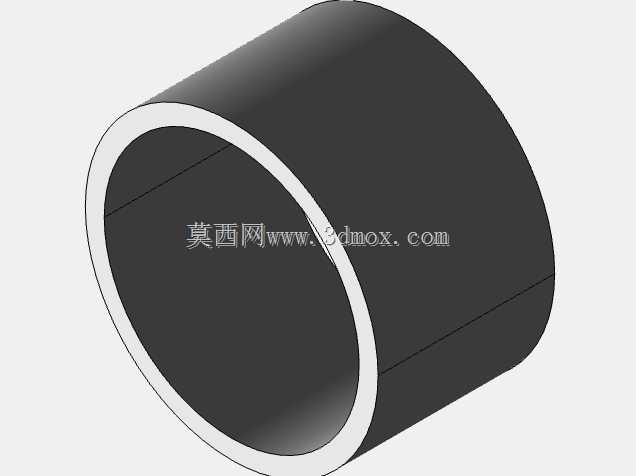

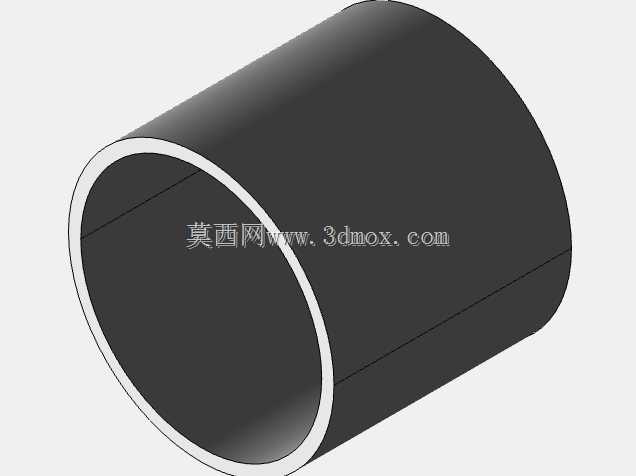

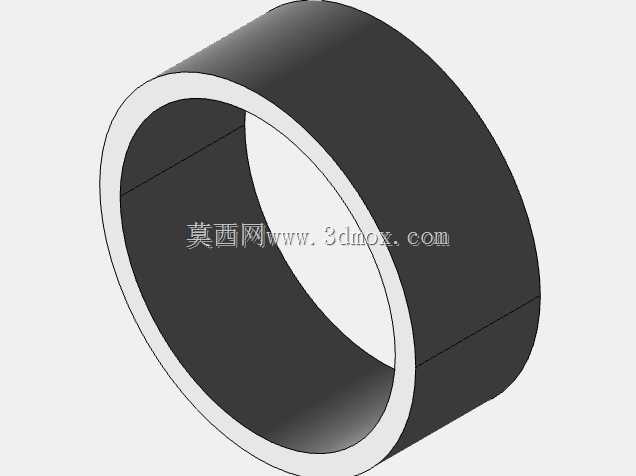

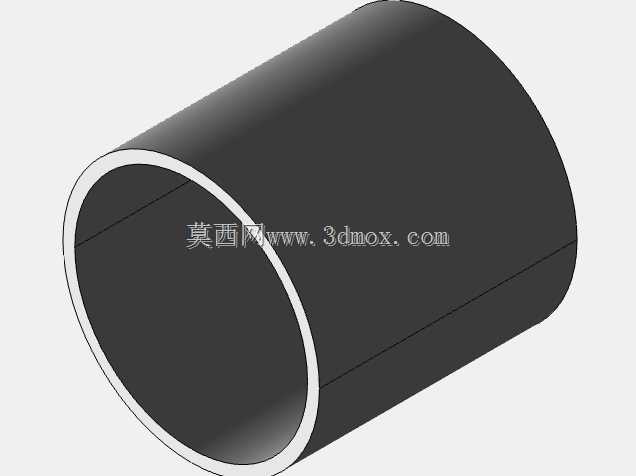

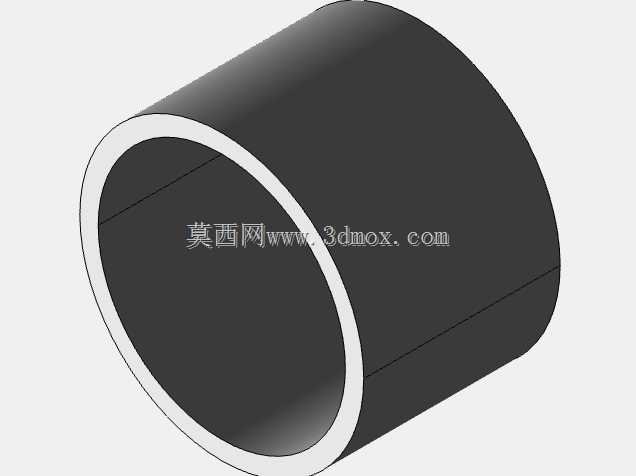

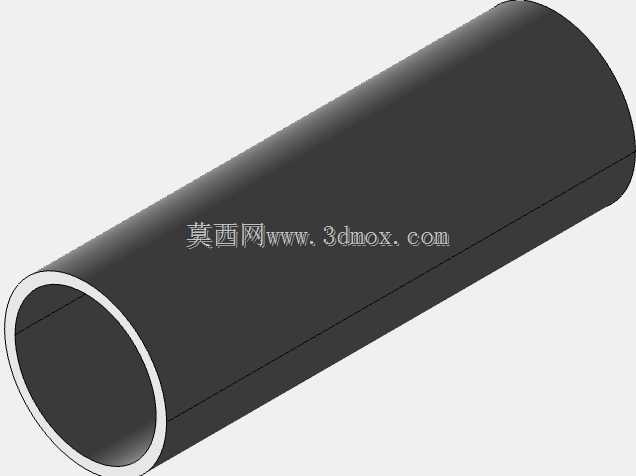

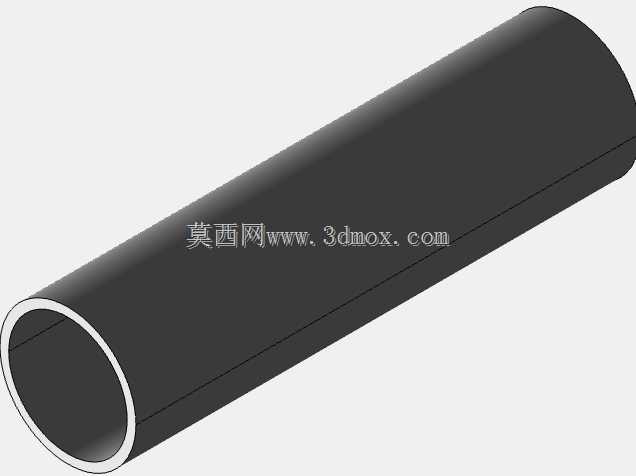

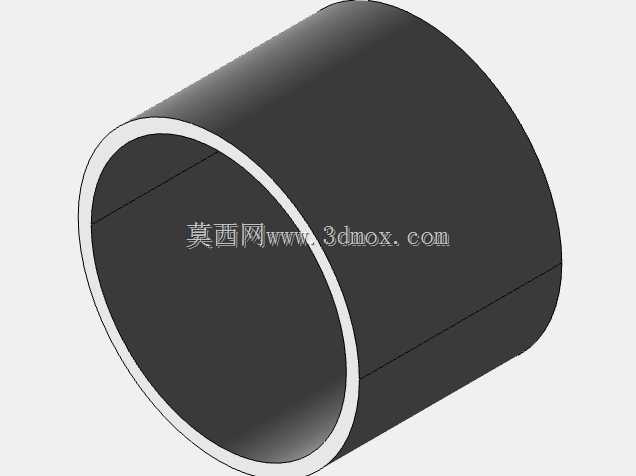

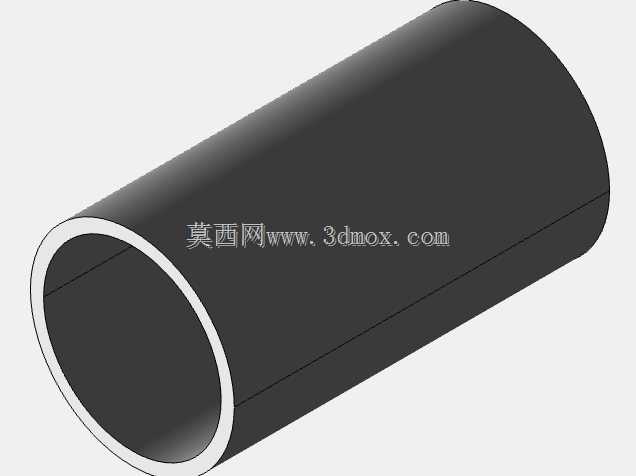

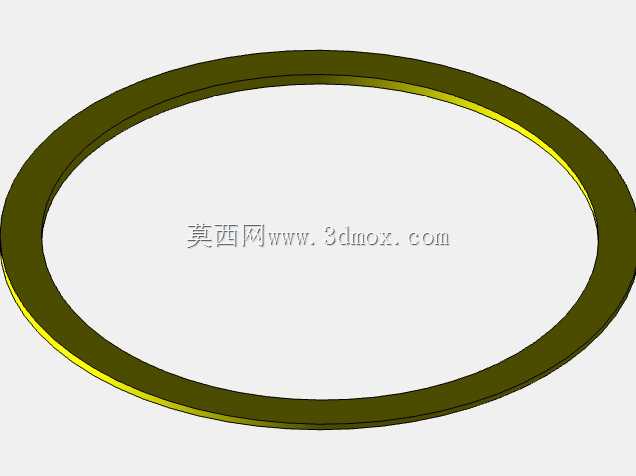

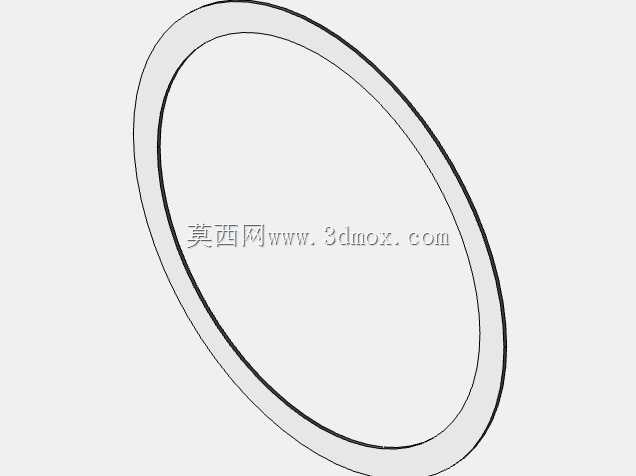

多阶段水处理用筒体构件三维结构

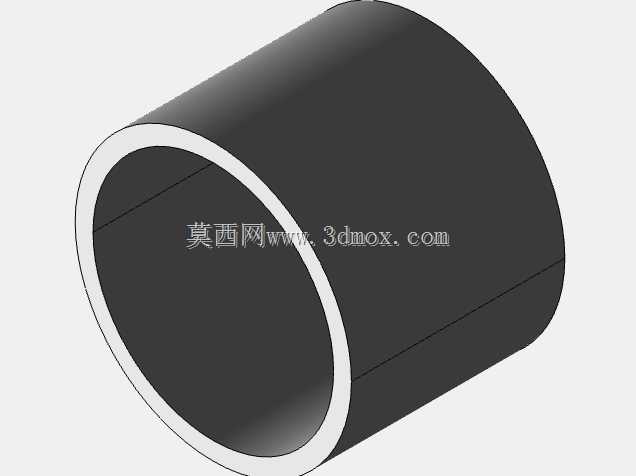

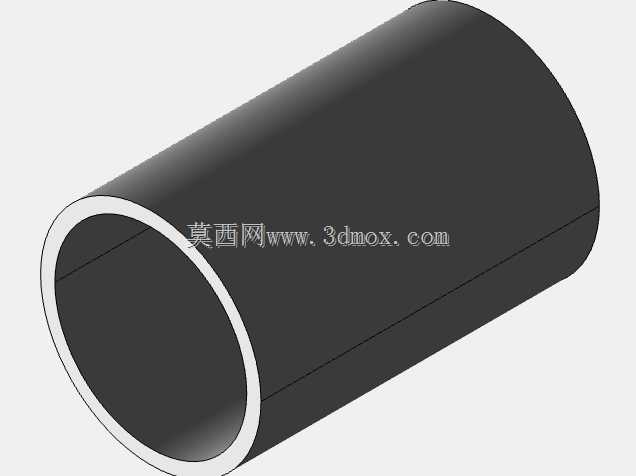

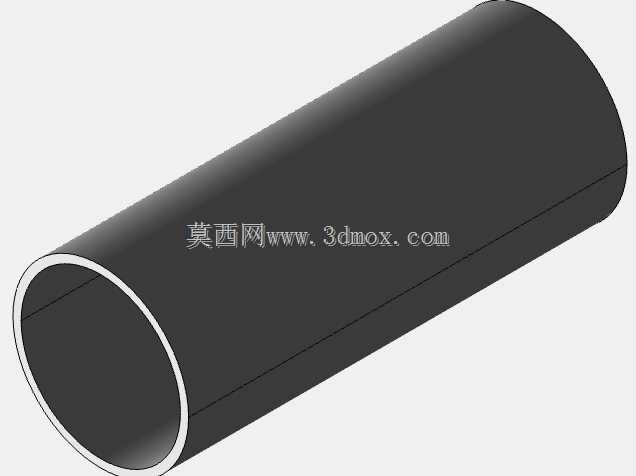

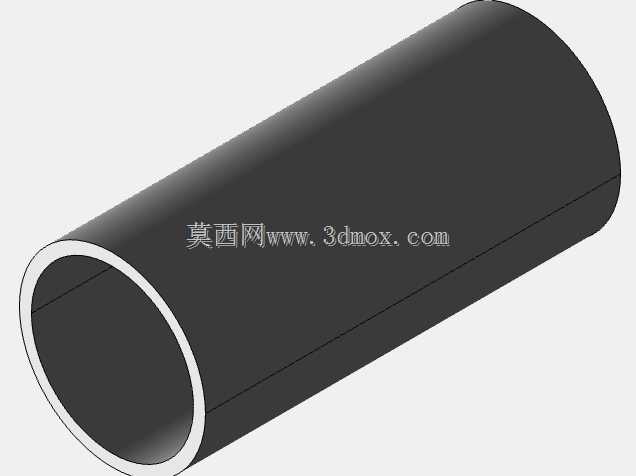

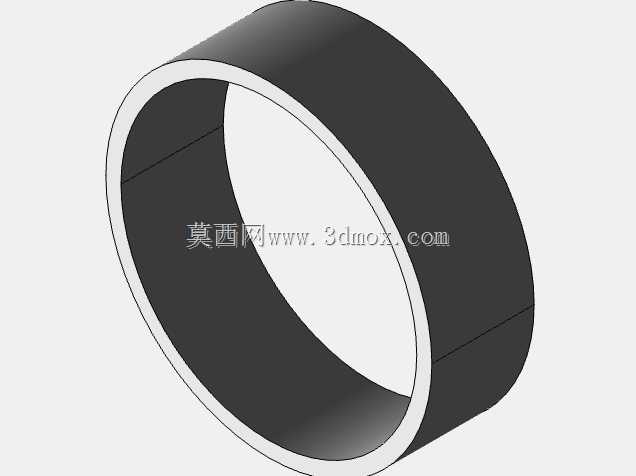

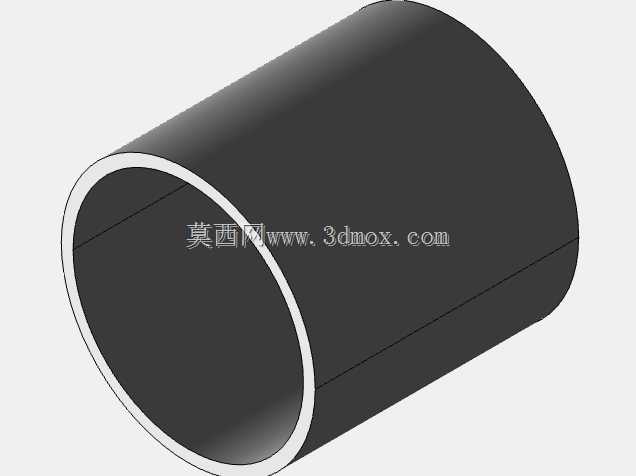

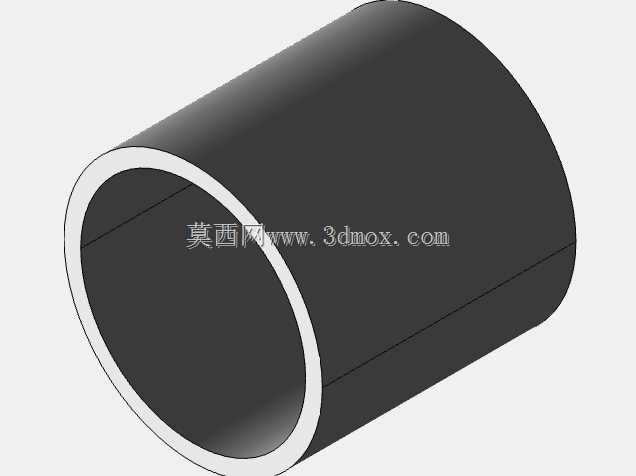

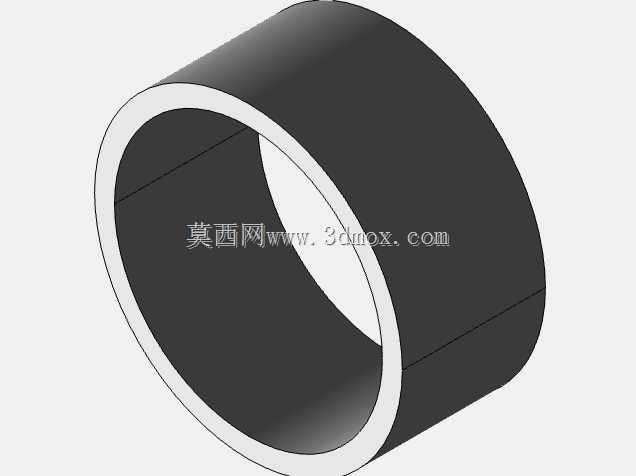

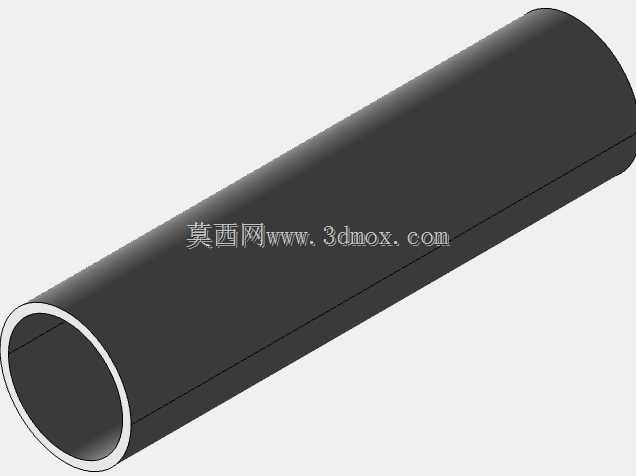

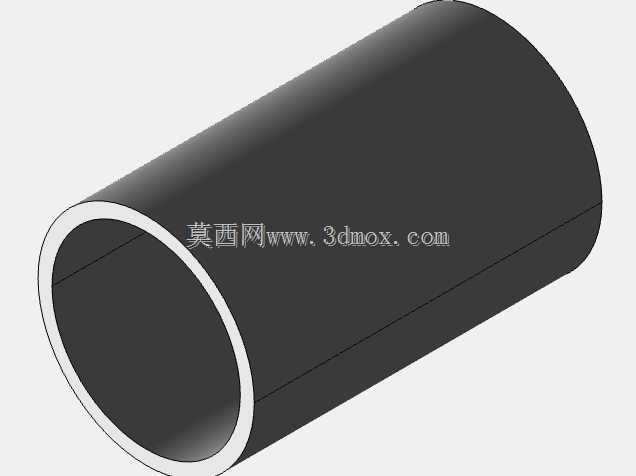

　　在市政供水、工业循环水处理、污废水深度处理的多阶段工艺段中，这类筒体构件是承压过滤、介质流道疏导的核心承载部件，区别于普通管道结构，其设计需要兼顾多工艺段的衔接适配、内部滤料装填的空间预留、不同水压工况下的结构强度冗余，很多初入水处理设备设计的工程师容易直接套用标准无缝钢管参数建模，忽略了水处理工艺段的特殊接口需求，最终导致现场安装时法兰对位偏差、内部滤层承托件无法固定的问题。从结构设计逻辑来看，该筒体采用等径直筒的构型，首先是为了保证内部水流状态的稳定，避免变径结构带来的紊流、短流问题，让水流在筒体内可以匀速通过滤料层或者反应腔室，提升水处理过程的反应效率与过滤精度，筒壁的厚度取值需要结合设计工作压力、材质屈服强度、腐蚀余量综合计算，针对污水处理场景还要额外考虑污水中杂质的磨蚀影响，适当增加壁厚冗余或者做内壁防腐衬层的预留空间。

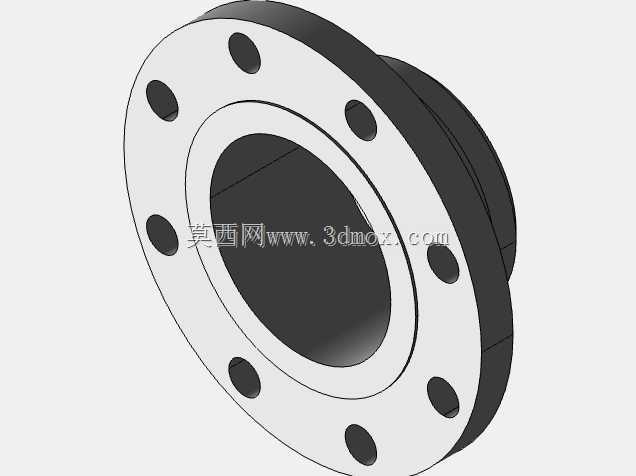

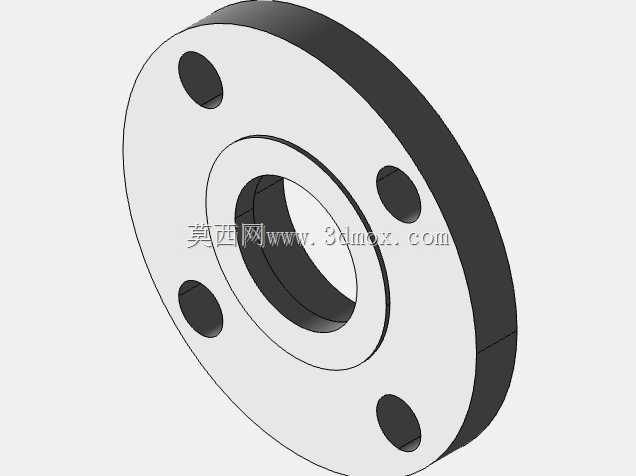

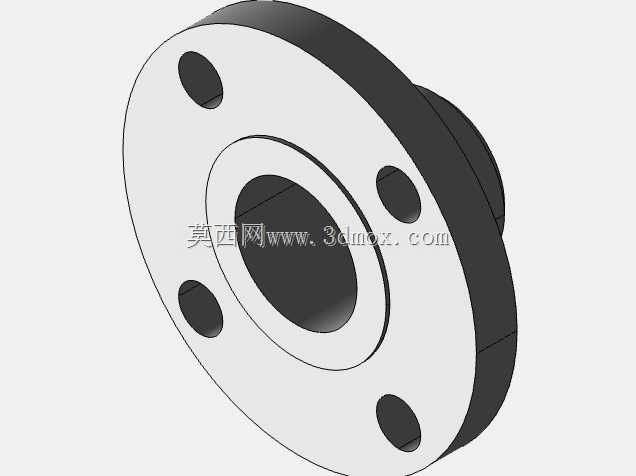

　　在安装边界的考量上，筒体两端的连接结构需要匹配上下游工艺段的管道通径，端面的平面度公差要控制在密封件允许的范围内，避免安装后出现渗漏问题，筒体的长度尺寸需要结合处理水量、滤层厚度、反应停留时间计算确定，既不能过长导致设备整体占地超出车间布局限制，也不能过短导致水处理工艺停留时间不足，出水指标达不到设计要求。实际工程应用中，这类筒体构件会根据不同的水处理工艺阶段承担不同的功能，在混凝沉淀段可以作为絮凝反应的腔室，内部加装折板或者网格构件提升絮凝效果；在过滤段可以作为滤池的承压壳体，内部装填石英砂、活性炭或者超滤膜组件，截留水中的悬浮杂质；在深度处理段还可以作为臭氧催化氧化的反应腔，配合曝气装置实现难降解污染物的分解。

　　建模过程中需要重点关注筒体内外壁的同轴度公差，避免出现壁厚不均的问题，导致承压时局部应力集中，长期运行出现开裂渗漏的风险，筒体上的外接接口位置要结合现场管路走向、阀门操作空间预留足够的安装距离，不能出现接口位置过于靠近筒体端部导致法兰螺栓无法紧固、阀门手柄无法操作的问题。很多现场安装反馈的问题，追根溯源都是三维建模阶段没有考虑实际安装的操作空间，只按照二维图纸的尺寸定位接口，最终导致现场需要二次切割修改，耽误项目工期。

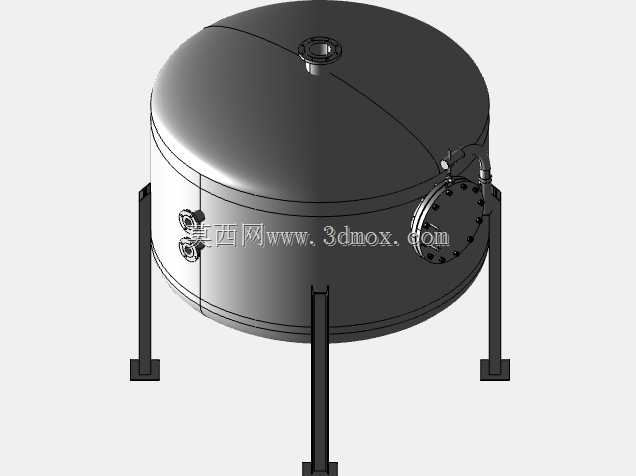

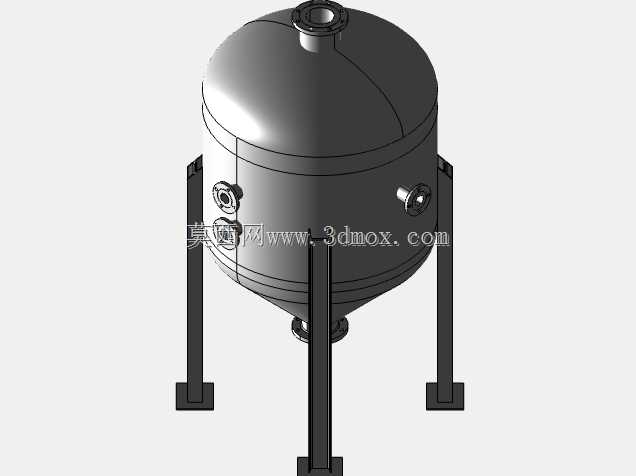

　　另外针对多阶段水处理厂的集成布置需求，这类筒体构件还要考虑与支架、爬梯、操作平台的连接点位，在筒壁预设加强板或者连接耳板，避免现场焊接时直接在承压筒体上动火，破坏筒体的防腐层与结构强度，耳板的位置要结合筒体的重心分布计算，保证吊装与安装后的结构稳定性，避免出现偏心受力导致的支架变形、筒体倾斜问题。从流体力学的角度验证，等径直筒结构的流道阻力最小，能够降低水处理系统的供水泵扬程需求，减少系统运行的能耗，筒体内壁的光滑度也会影响水流阻力，建模时可以根据实际采用的加工工艺预留内壁粗糙度的参数，方便后续做流体仿真的时候更贴近实际运行状态，提前预判不同流量下的压损情况，为水泵选型提供准确的参数依据。在做结构强度仿真的时候，不能只计算正常工作压力下的应力分布，还要考虑水锤工况下的瞬时压力冲击，校核筒体两端连接位置、开孔补强位置的应力值，保证极端工况下的结构安全，很多水处理系统运行过程中出现的筒体爆裂问题，都是设计阶段没有考虑水锤冲击的影响，壁厚取值只按正常工作压力计算，没有留足安全冗余。
