带重载翅片加热单元的隧道式热收缩包装设备

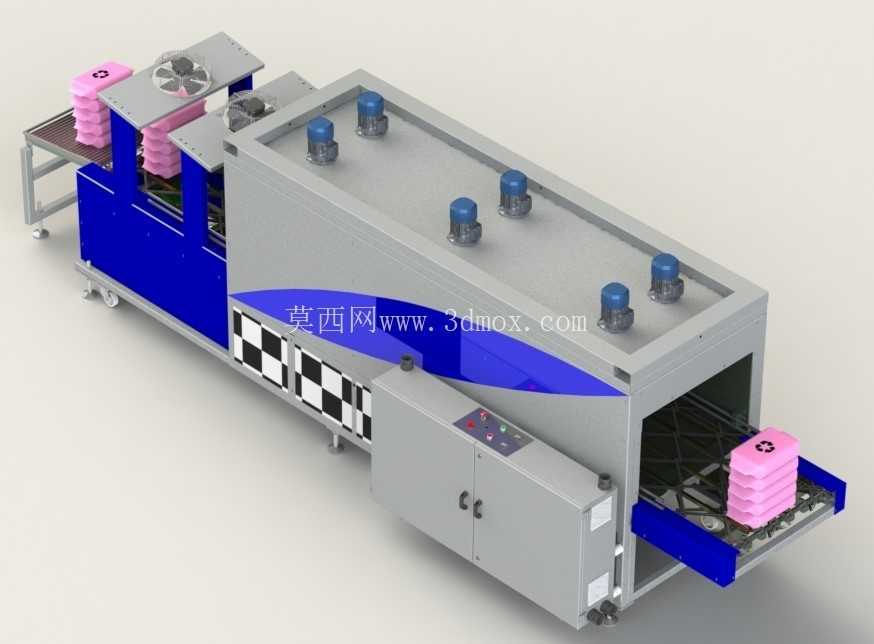

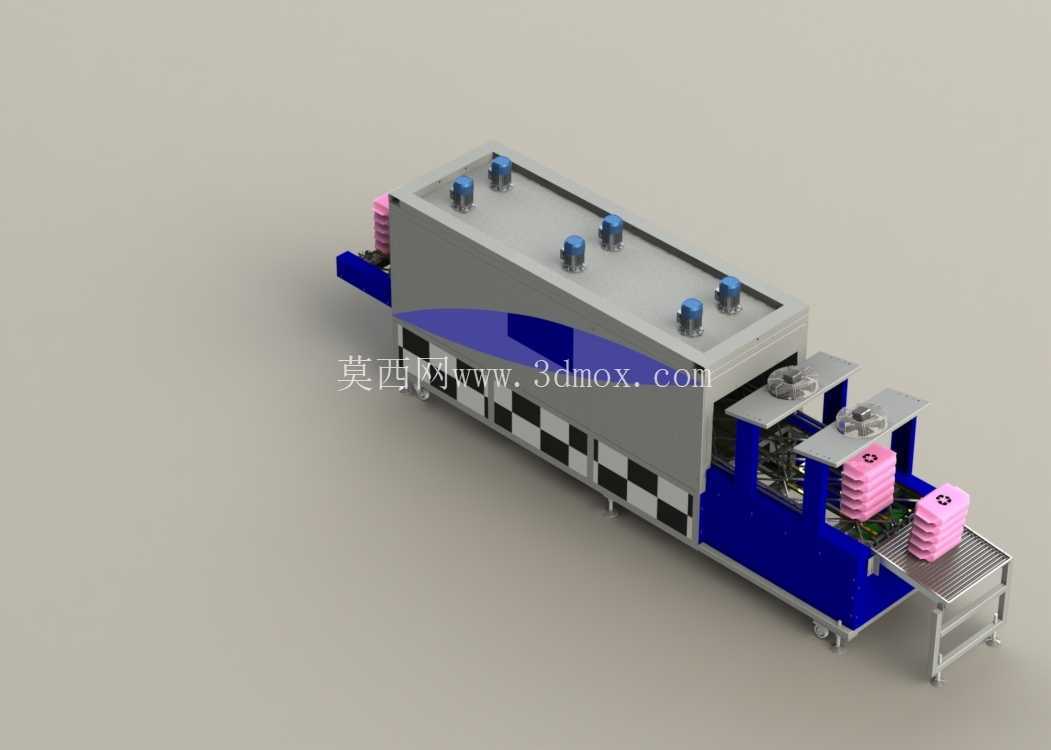

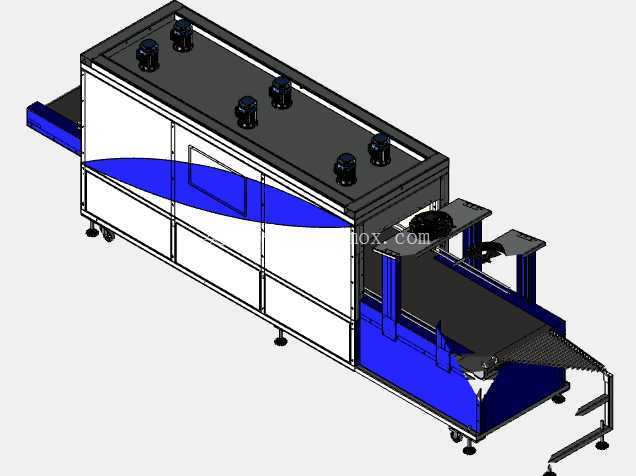

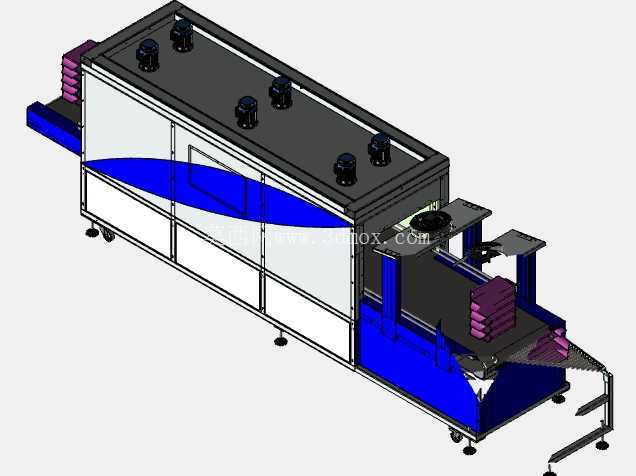

　　这款隧道式热收缩设备主要面向日化、食品、轻工零部件等行业的批量外包装热缩工序，适配堆叠式塑料周转件、盒装成品、规整块状物料的连续热缩包装作业，可直接对接前端装箱、码垛输送线，无需额外转序接驳，在快消品后段包装线、电子元器件成品包装段、小型汽配外包工序中都能适配，替代传统人工持热风枪作业的低效模式，单道线适配输送速度可匹配常规10-15米每分钟的包装线节拍，满足中小批量连续生产的产能需求。设备主体采用分段式框架结构，进料端设置可调速的网带输送机构，输送面高度可根据前后端线体的接驳高度做±50mm的调节，适配不同厂区现有线体的安装高度差，无需额外做架高或挖地坑处理，降低现场安装改造成本。

　　加热段作为核心功能区，顶部均匀排布六组重载翅片加热器，每组加热器独立配置温控反馈单元，可根据热缩膜材质（PVC、POF、PE等不同收缩温度需求）分段调整腔体内温度，温度控制区间覆盖常温至180摄氏度，腔体内侧设置导流风槽，配合顶部风机形成循环热风场，避免局部温度过高导致的膜面烫损、收缩不均问题，同时减少热量外溢，降低车间作业环境的热辐射影响。出料端设置自然冷却段，长度约为加热段的三分之一，保证热缩后的膜面快速定型，避免物料出腔后因余温导致的膜面移位、褶皱问题。

　　设备侧部设置独立的电气控制柜，柜门采用双开门密封结构，柜内排布温控模块、输送调速模块、过载保护元件，操作面板倾斜设置在出料端侧部，操作高度符合人体站立作业的操作视角，无需弯腰或抬手即可完成参数调整、启停操作，面板上设置温度数显、输送速度显示、急停按钮、故障指示灯，日常运维时可直接通过故障灯快速定位异常单元，减少停机排查时间。设备整体框架采用型钢焊接后做喷塑处理，接触输送面的部件采用不锈钢材质，避免长期高温作业下的锈蚀掉屑问题，符合包装环节的卫生要求；底部配置可调脚杯与移动脚轮，设备移位时可通过脚轮短距离推移，就位后通过脚杯调平固定，无需额外做地脚螺栓浇筑，适配车间布局调整的灵活需求。从结构设计逻辑来看，这款设备将加热腔体做了圆弧过渡的内舱设计，减少热风在腔体内的涡流死角，保证输送面全宽度范围内的温度差控制在±5摄氏度以内，针对堆叠类物料的收缩需求，腔体高度预留了足够的通过空间，可适配最大高度300mm的物料通过，输送网带采用耐高温特氟龙材质，避免长期高温下的网带变形、粘黏膜料问题。设备侧部设置可开启的检修门，日常清理腔体内残留的膜屑、更换加热元件时无需拆解主体框架，打开侧门即可触及内部元件，降低运维难度。

　　在安装边界上，设备整体长度约4.2米，宽度约1.1米，高度约1.8米，进料端与出料端各预留0.8米的操作维护空间即可满足安装需求，供电采用三相380V工业用电，总功率根据加热单元配置约为24kw，无需额外配置蒸汽或其他热源，接电即可投入使用，对于没有集中供热条件的中小加工车间适配性较强。实际生产过程中，物料通过进料端输送网带进入加热腔体后，循环热风均匀作用在物料表面的热缩膜上，使膜材均匀受热收缩紧贴物料表面，经过冷却段定型后输出，整个过程无需人工干预，可连续24小时稳定作业，相比传统烘箱式间歇热缩设备，产能提升3倍以上，同时热缩膜的贴合平整度更高，不会出现局部未收缩或过度收缩的问题，包装后的成品外观一致性好，可直接进入后续码垛、仓储环节。
