多段输送组合式自动捆扎产线设备

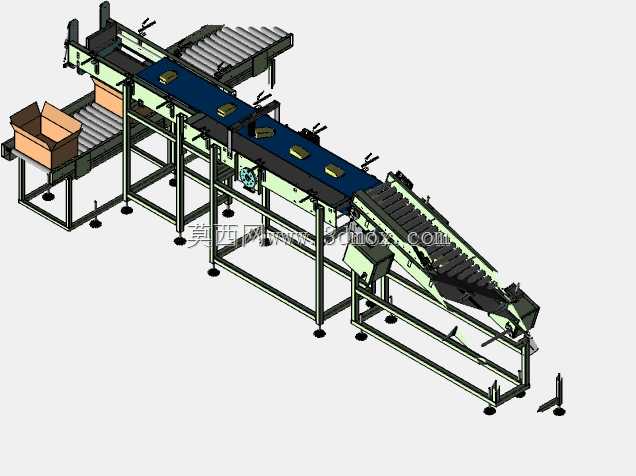

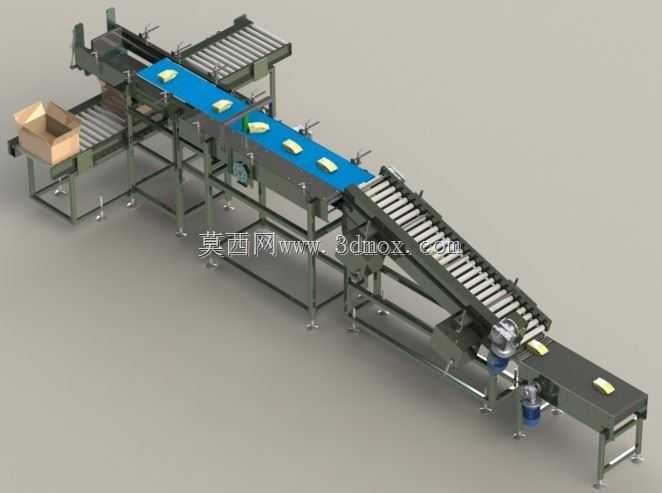

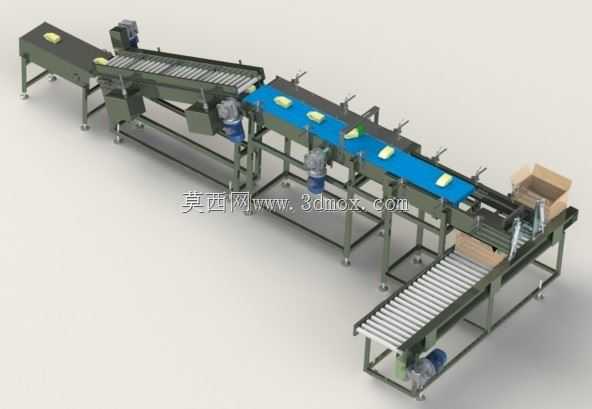

　　这套自动捆扎设备主要面向快消品、食品加工、小型日化制品的后段包装工序，适配规则块状、盒装类产品的批量整理捆扎与装箱作业，在中小产能的包装车间里，可衔接前端装盒、封箱工位，替代传统人工码垛捆扎的作业模式，减少人工重复搬运的劳动强度，同时降低人工码放不齐导致的装箱卡滞、箱体破损概率。设备整体采用三段式输送组合结构，进料端配置水平滚筒输送机，辊筒间距根据常规盒装产品的底面尺寸设计，避免小尺寸产品卡入辊缝，同时滚筒的低摩擦特性可适配前端来料的速度差，允许一定范围内的物料堆积缓存，不会因为前后工位速度不匹配出现物料挤压变形。

　　中间段为倾斜式输送结构，输送面采用防滑皮带材质，倾斜角度控制在15度以内，既可以实现物料的高度差过渡，衔接不同高度的前后工位，也能通过倾斜段的挡条结构对物料进行初步的单列整理，避免多列物料并行进入后续工位导致的整理混乱。倾斜段的驱动端配置独立的减速电机，可根据前端来料速度单独调整输送速率，和前后段输送形成速度差，拉开物料之间的间距，为后续的整列机构提供足够的作业空间。整理工位配置在水平皮带输送段，皮带两侧安装可调式导向栏板，栏板的间距可根据产品的实际宽度通过手轮调节，适配不同尺寸规格的盒装产品，无需更换专用工装即可完成多规格产品的快速换型。整列机构采用气动推板结构，按照设定的矩阵规格将单列输送过来的产品推成整齐的行列，推板的行程可通过磁性开关调整，适配不同列数的整理需求，推板接触面粘贴软质聚氨酯垫，避免推料过程中刮花产品外包装。整理完成的物料矩阵通过末端的精密伸缩输送机送入待装箱的纸箱内部，伸缩段的输送面采用窄皮带结构，可伸入纸箱内部一定距离，避免物料从高处掉落出现散垛，伸缩行程可根据纸箱的深度调整，适配不同规格的外包装箱尺寸，当物料完全送入纸箱后，伸缩段自动退回，等待下一组物料矩阵的输送。

　　设备的机架整体采用工业铝型材搭配碳钢支脚组装，支脚底部配置可调脚杯，可根据车间地面的平整度调整设备水平度，调整范围在正负20毫米以内，安装时无需预埋地脚螺栓，直接放置在硬化地面上即可完成固定，单段设备的宽度控制在1.2米以内，整体长度根据产线布局可灵活调整，常规配置下总长度在6米左右，可适配大多数中小型包装车间的通道宽度，不会占用过多的车间作业空间。气路系统全部采用快插接头连接，电磁阀组集中安装在机架侧面的防护盒内，每个气动执行元件的进气端都配置独立的节流阀，可单独调整推板、挡料机构的动作速度，避免动作过快导致的物料冲击偏移，也能降低动作过程中的撞击噪音。

　　设备的各个输送段都配置独立的急停按钮，安装在设备两端的明显位置，出现异常情况时可就近按下急停切断所有驱动电源，保障作业安全。在实际选型应用中，可根据车间的产线布局调整各段输送的长度与倾斜角度，若前端来料已经完成单列整理，可取消倾斜输送段的挡料结构，直接对接水平整理工位，若后端装箱工位配置自动开箱、封箱设备，可在伸缩输送段末端增加位置传感器，和前后设备实现信号联动，组成完整的后段无人化包装产线。建模过程中对各个运动部件的干涉位置做了完整的模拟验证，推板的运动行程、伸缩段的缩回位置、各段输送的驱动电机安装位置都预留了足够的维护空间，日常维护时无需拆解主体机架即可完成皮带更换、辊筒轴承润滑等常规保养作业，设备的所有外购件如减速电机、气缸、皮带、辊筒都采用通用标准规格，后续备件更换无需定制，可降低设备的长期维护成本。
