十字轴式万向传动轴连接结构

在跨轴系动力传递场景中，这类十字轴式万向连接结构是解决两轴存在轴线夹角、安装偏移工况下扭矩传输的核心部件，常见于需要变角度动力传递的设备布局中，比如小型动力传输单元、特种作业机具的传动链路、需要调整传动角度的工装动力端，能够在两轴轴线不共线、存在动态偏角的工况下持续稳定传递旋转扭矩，避免刚性连接因安装误差或工作中轴系位移产生的附加载荷，大幅降低轴系、轴承端的异常磨损风险。

从结构设计逻辑来看，该连接结构采用十字轴作为核心铰接载体，两个叉形接头分别与两侧轴段配合，十字轴的四个轴颈分别嵌入两个叉头的轴承孔内，实现两个方向的转动自由度，以此补偿两轴之间的角度偏差。中间的铰接主体采用锻压材质本体，保证足够的结构强度应对交变扭矩载荷，轴颈位置配套耐磨衬套结构，降低转动过程中的摩擦损耗，延长部件的实际使用寿命。两侧的轴段分别做了适配设计，一端为光轴配合锁紧结构，用于和动力输出端的轴套进行锁紧固定，另一端做了扁位结构，能够和从动端的传动件实现周向定位，避免扭矩传递过程中出现轴与连接件的相对打滑。

实际选型应用时，需要重点关注几个安装边界参数：首先是整体的轴段长度，要匹配安装空间内两轴端的间距，预留出足够的伸缩调整余量，避免安装后出现轴向顶死或者配合长度不足的问题；其次是两侧轴段的直径，要和对接的轴套、传动件内孔尺寸匹配，过大会无法装配，过小则会出现配合间隙过大、传动抖动的问题；第三是允许的最大轴间夹角，这类结构的偏角补偿范围通常在一定区间内，使用时不能超过设计允许的最大偏角，否则会造成十字轴轴颈的载荷急剧增大，出现异常磨损甚至断裂的故障。

在功能特性上，该结构不同于刚性联轴器，不需要两轴保持严格的同轴度，对于安装现场的加工、装配误差有很好的包容度，同时在设备运行过程中，如果出现机架轻微变形、轴系受载产生微小位移的情况，也能通过自身的铰接自由度进行补偿，不会将额外的附加弯矩传递到两端的支撑轴承上，能够有效提升整个传动链路的可靠性。日常维护场景中，这类铰接结构需要定期在十字轴的注油位置补充润滑脂，减少转动副的干摩擦，尤其是在高转速、频繁正反转的工况下，良好的润滑能够大幅降低部件的失效概率。

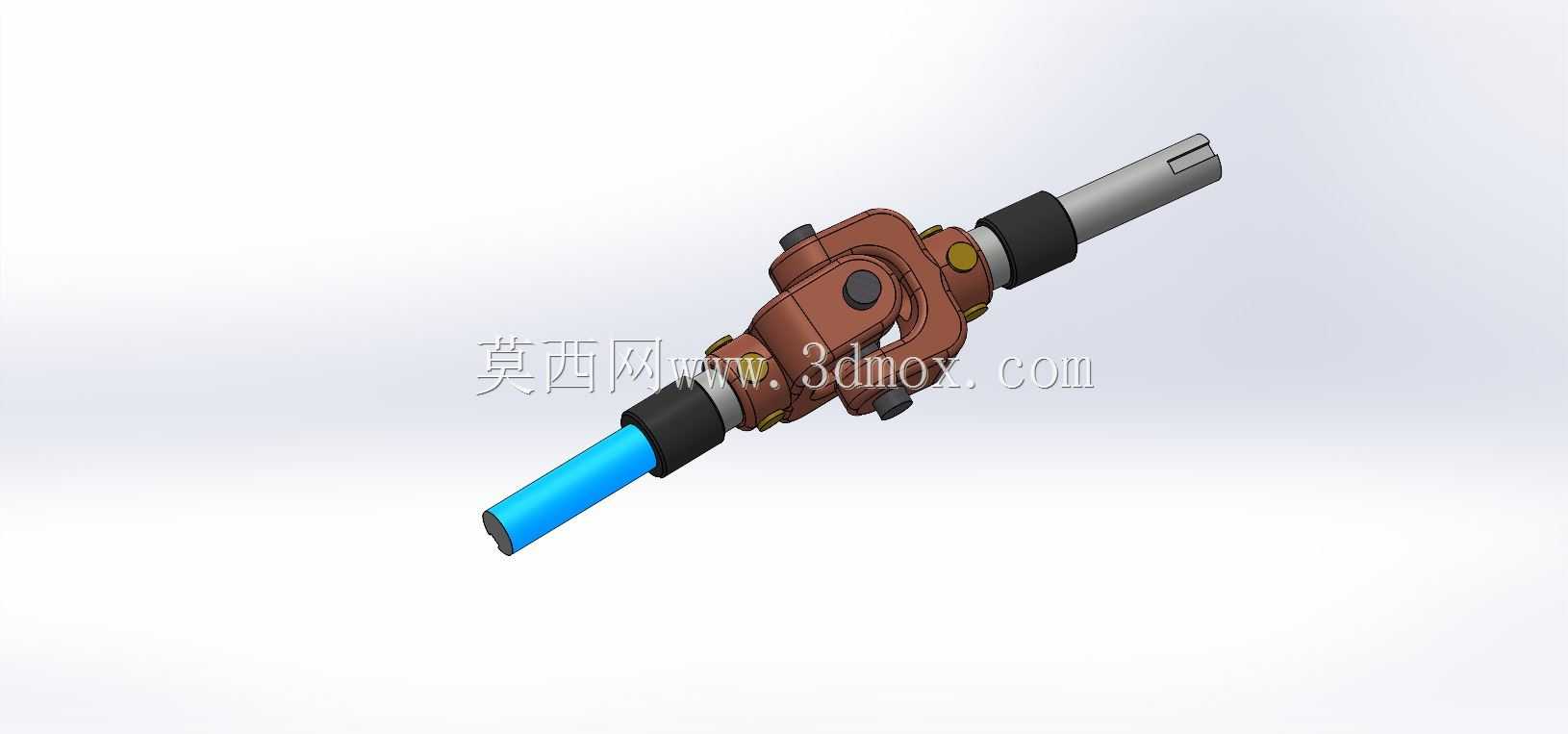

从建模细节来看，该三维结构完整还原了十字轴、叉形接头、轴段、锁紧套、密封挡圈等所有零件的装配关系，每个配合面的尺寸公差、装配间隙都按照实际工程要求进行了还原，能够直接用于传动系统的装配干涉检查、运动仿真验证，也可以作为同类结构设计的参考蓝本，帮助设计人员快速完成类似万向传动结构的方案迭代，减少从零开始建模的重复工作量。在做运动仿真时，可以通过给十字轴添加转动副约束，模拟不同轴间夹角下的传动状态，验证不同偏角下的扭矩传递平顺性，观察是否存在运动干涉、传动死点等问题，提前在设计阶段规避实际装配后可能出现的故障。
