广口瓶絮凝试验搅拌测试装置

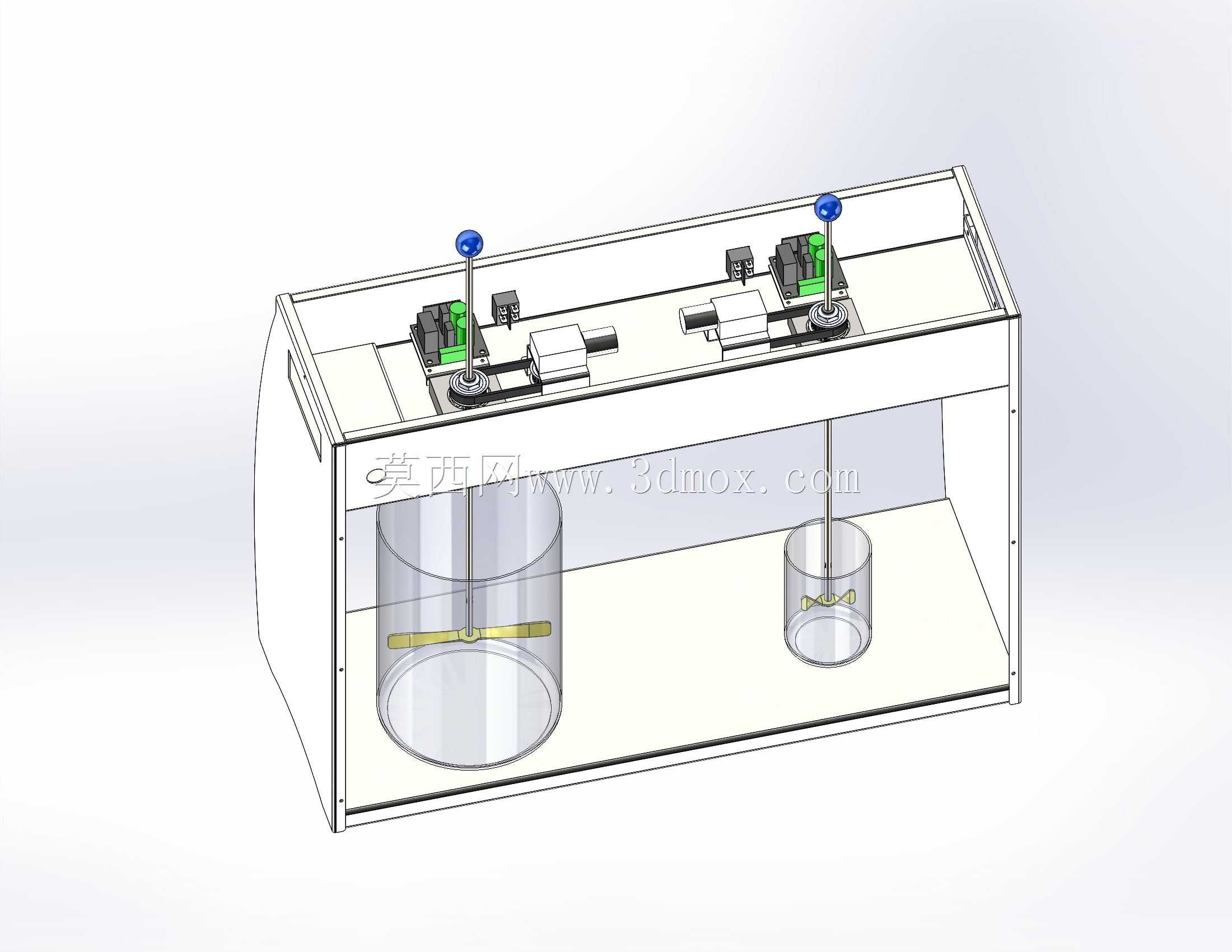

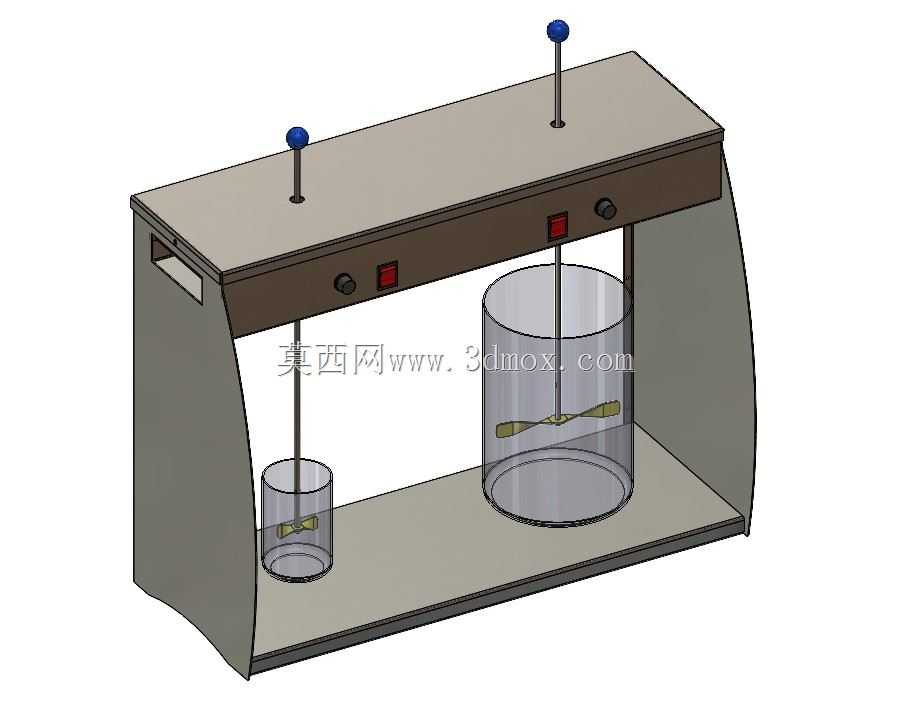

　　在水处理药剂研发、市政污水厂工艺调试、化工混合工序参数验证场景中，这类双工位广口瓶测试装置是实验室环节的核心工装，区别于在线生产的大型搅拌设备，它的核心作用是在小容量容器内复现不同搅拌转速、桨叶浸入深度下的液体混合、絮凝体生成过程，为后续量产工艺参数确定提供可复现的实验数据。从结构设计逻辑来看，整机采用上下双层板搭配弧形侧护板的框架形式，上层安装板预留两个搅拌轴的穿装孔位，每个孔位配套独立的驱动控制模块，面板上设置的启停按钮与转速调节旋钮可实现两个工位的独立参数控制，避免单工位试验时不同药剂配方、不同搅拌参数之间的交叉干扰，两个测试工位分别适配不同容积的广口瓶容器，小容积工位可完成1L以内的小剂量药剂配比试验，大容积工位可适配2L标准广口瓶，满足不同样本量的测试需求。

　　搅拌轴的高度调节结构是该设备的核心设计点，轴顶端设置的球形操作手柄方便实验人员快速提拉调整轴的伸出长度，调整范围可覆盖从100mm到350mm的浸入深度区间，适配不同高度的试验容器，无需额外定制转接工装即可兼容实验室常用的标准玻璃广口瓶，桨叶采用平直双叶结构，叶片角度经过流体仿真验证，在低转速区间即可形成稳定的轴向流场，避免过高剪切力打碎刚形成的絮凝体，保证试验结果与实际生产工况的匹配度。设备下层安装板作为容器承载平台，表面做平整化处理，放置容器时无需额外调平即可保证搅拌轴与容器的同轴度，减少桨叶转动时的偏摆晃动，两侧的弧形护板一方面起到结构加强作用，提升上下层板之间的连接刚性，避免搅拌过程中整机产生共振，另一方面可阻挡试验过程中可能溅出的液体，保护实验操作台面，同时半包围的结构不会遮挡试验观察视线，实验人员可全程清晰观察容器内絮凝体的形成、长大、沉降全过程。

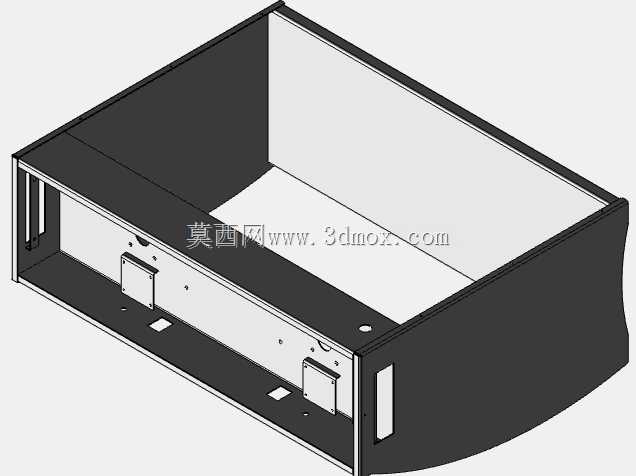

　　从安装边界来看，整机横向宽度控制在600mm以内，纵向深度300mm左右，整体高度不超过500mm，可直接放置在标准实验室操作台上使用，无需额外固定安装，底部预留的防滑垫可避免设备运行时产生位移，电气控制模块全部集成在上层安装板的下方空腔内，走线全部隐藏在框架结构内部，既避免液体溅落造成电气短路风险，也让整机外观更整洁，减少清洁死角。在化工液体混合试验场景中，该设备也可用于不同粘度液体的小批量混合参数验证，通过更换不同形式的搅拌桨叶，即可适配低粘度水剂到中等粘度悬浮液的混合测试需求，搅拌轴的传动部位设置密封结构，避免试验过程中液体蒸汽进入传动部件造成锈蚀，延长设备的无故障使用周期。

　　不同于工业生产用大型搅拌设备的重载设计，该试验装置更侧重参数调节的便捷性与试验过程的可观测性，每个工位的转速调节范围覆盖0到300转每分钟，可满足从快速混合到慢速絮凝的全流程工艺参数模拟，快速混合阶段可通过高转速实现药剂与水样的瞬间均匀分散，慢速絮凝阶段可切换低转速档位，保证絮凝体在低剪切环境下逐步长大，整个参数切换过程无需停机，可连续完成整个试验流程，减少试验操作的步骤。结构设计上没有采用复杂的钣金折弯外壳，而是通过简洁的板件拼接实现所有功能需求，加工难度低，后期维护时只需拆开侧护板即可接触到所有内部传动与电气部件，降低了设备的维护成本，两个工位的独立控制设计也支持同时开展两组平行试验，有效提升实验室的试验效率，减少不同批次试验之间的环境参数误差。
