雅马哈Virago250太子摩托车结构建模

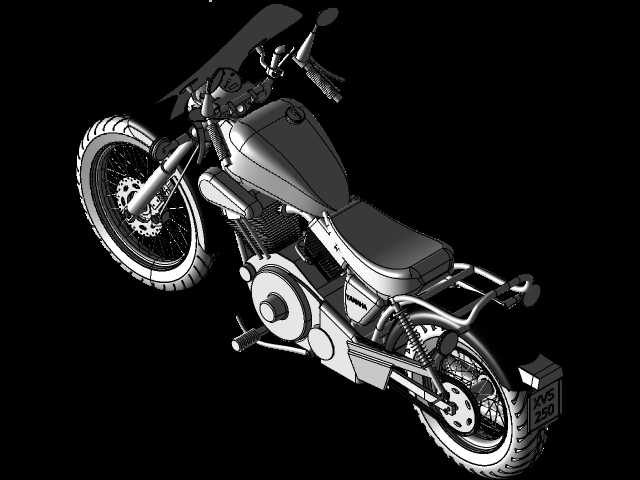

　　这款巡航款小排量摩托车的三维结构建模，完整还原了实车的装配逻辑与部件干涉边界，可直接用于机车改装结构验证、维修教学演示、整车外观改款设计参考等场景。从实际使用场景来看，这类小排量巡航车多用于城市通勤代步、短途休闲骑行，建模过程中优先还原了骑行姿态相关的结构边界：手把高度、座椅倾角、脚踏位置的相对尺寸完全匹配实车人机工程参数，座垫与地面的垂直距离、手把转向的最大转角范围都做了限位约束，避免结构设计中出现转向碰油箱、脚踏蹭地面的常见问题。整车的动力传递路径在建模中做了完整的层级拆分，从发动机输出端到后轮链轮的传动链条张紧行程、后摇臂的上下摆动极限都预留了合理的运动间隙，后减震器的安装上下点距离、

　　弹簧预压调节的行程空间也按照实车装配要求做了尺寸校核，改装后减震、更换链轮齿数时可直接在模型中测量干涉情况，不需要反复拆装实车验证。外观覆盖件的建模遵循了原车的曲面曲率，油箱的隆起弧度、侧盖的贴合缝隙、前后挡泥板的覆盖范围都做了精准还原，油箱的安装固定点位置、侧盖的卡扣安装位、前后转向灯的安装孔位都保留了实车的装配基准，做外观改色、定制覆盖件时可直接提取曲面做展平下料，不需要重新测绘安装点位。行走系统部分，前后轮毂的辐条结构、轮胎的花纹深度、刹车盘的安装孔位都做了细节还原，前减震的伸缩行程、前挡泥板与前轮的间隙在最大压缩状态下也预留了足够安全距离，更换宽胎、改装前减震长度时可直接在模型中模拟极限状态的间隙，

　　避免骑行过程中出现轮胎蹭挡泥板、刹车卡钳碰辐条的故障。车架部分作为整车的承载基体，建模中还原了主车架的钢管管径、焊接位置的连接结构，发动机吊装点、后摇臂安装轴孔、座椅固定点的位置度都和实车保持一致，改装加长后摇臂、更换大排量发动机时可直接在模型中比对安装孔位的匹配度，提前调整车架转接结构的尺寸，减少改装过程中的现场配做工作量。整车的电气部件安装位置也做了对应还原，电瓶的安装舱尺寸、点火线圈的固定位、全车线束的走向空间都预留了合理的布线间隙，改装电气配件、加装辅助灯时可直接在模型中规划布线路径，避免线束与运动部件、高温排气部件产生干涉。从安装边界来看，整车的总长、总宽、总高尺寸符合实车的上牌外廓尺寸要求，手把的最大宽度、

　　后视镜的外伸距离、排气尾段的突出位置都做了尺寸标注，做整车包装设计、运输架设计时可直接提取外廓尺寸做仓位规划，不需要额外测量实车。建模过程中所有部件的装配都采用了约束配合而非无基准的自由摆放，转动部件保留了合理的运动自由度，可直接做简单的运动仿真，验证转向、减震压缩、后轮转动过程中的部件干涉情况，对于机车维修教学来说，可直接拆分部件展示内部装配关系，帮助学员快速理解整车的结构组成；对于改装从业者来说，可直接在模型上调整部件参数，提前验证改装方案的可行性，减少试错成本。
