高精度深沟球滚珠轴承结构设计方案

在各类旋转传动场景中，滚珠轴承是应用覆盖范围最广的支撑类零部件，从民用家电的电机转轴、工业流水线的输送辊筒，到机床主轴、工程机械的传动关节，几乎所有存在相对旋转运动的机构中，都能见到这类轴承的应用。它的核心作用是为旋转轴提供径向支撑，同时可承受一定比例的轴向载荷，通过滚动摩擦替代传统滑动摩擦结构，大幅降低轴系运转过程中的摩擦损耗，减少转动副的磨损速率，提升整套传动机构的运行效率与服役寿命。

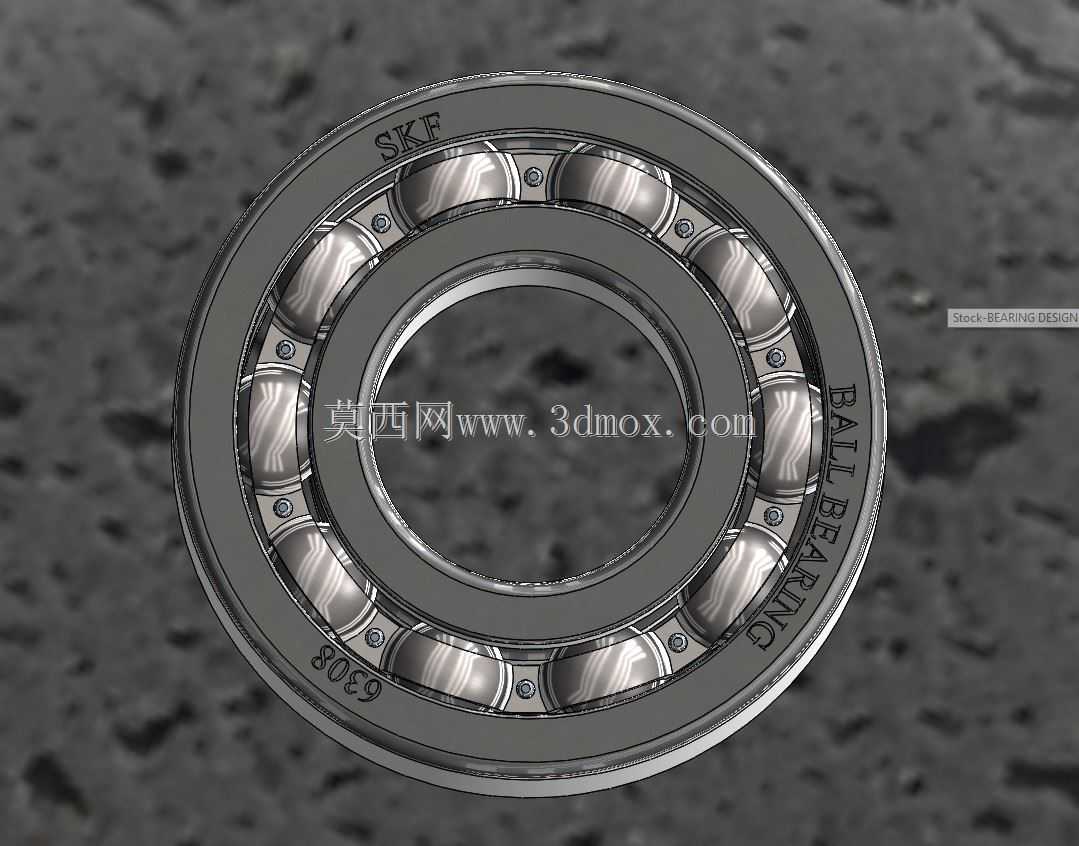

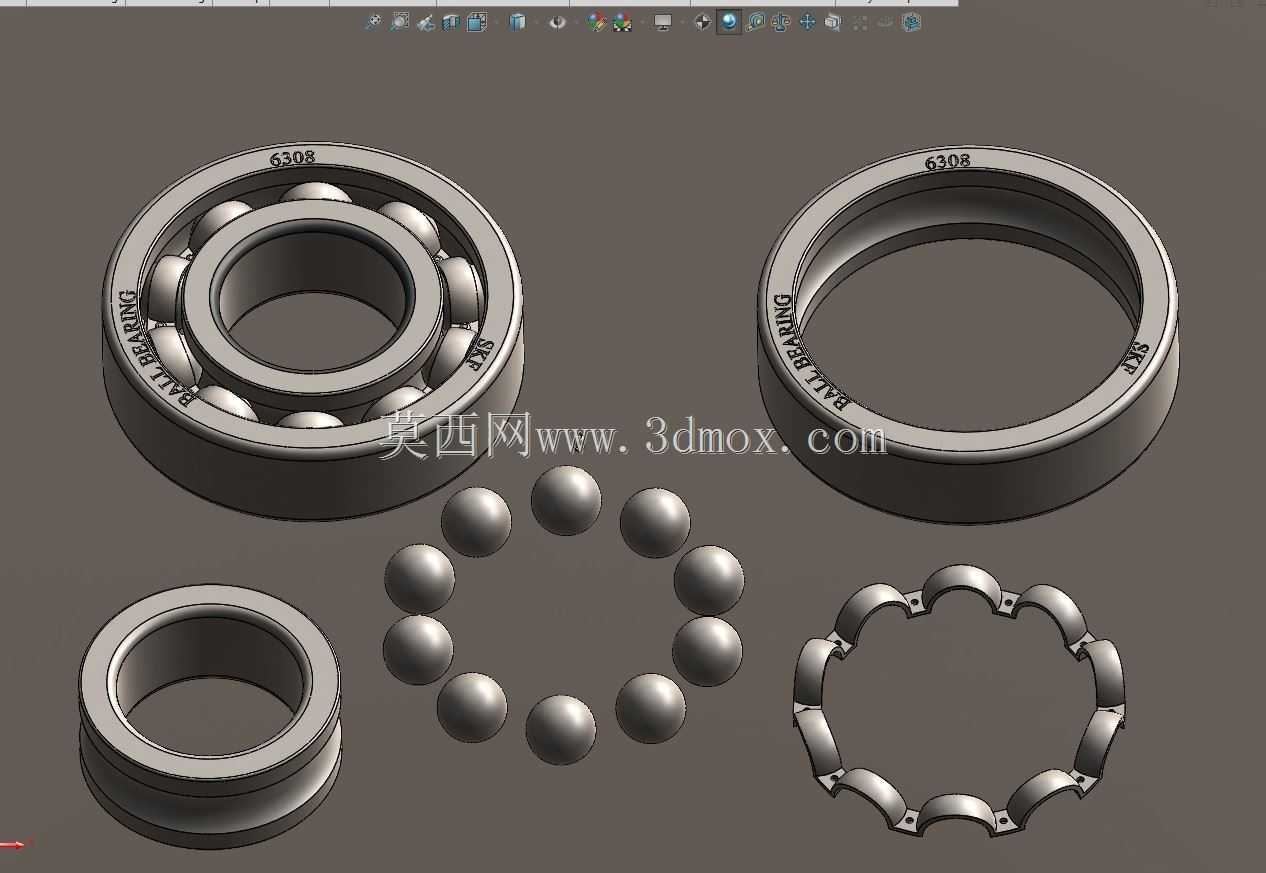

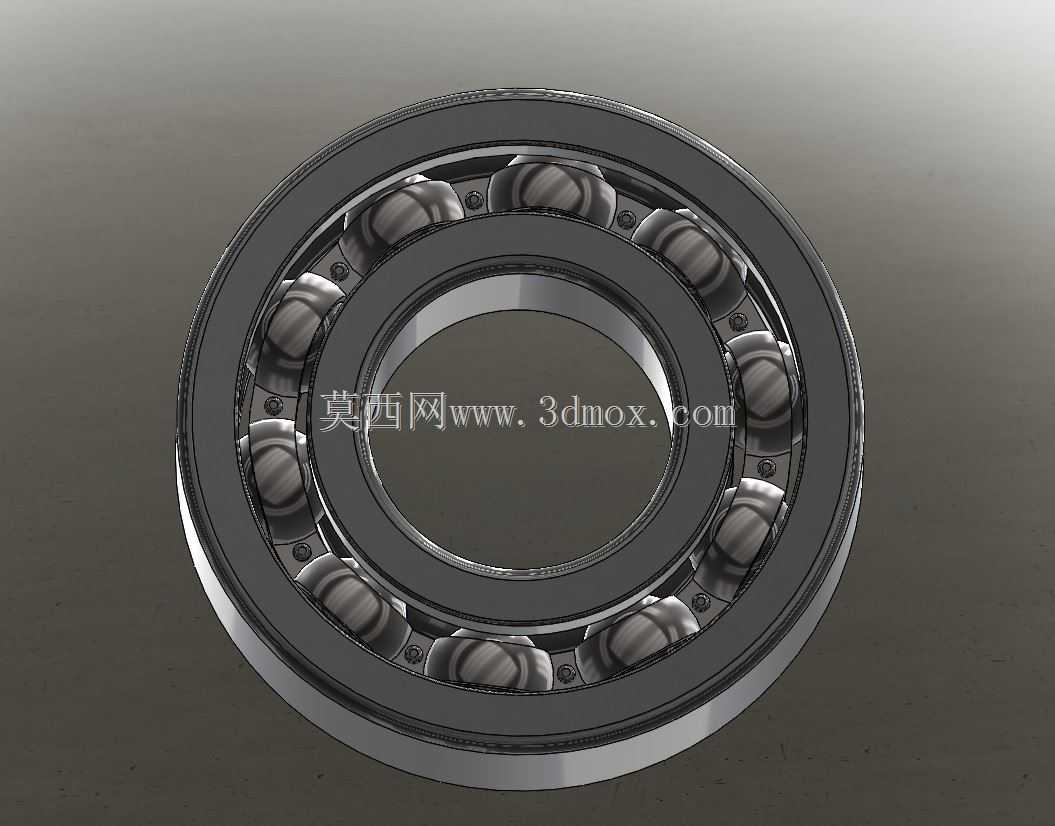

这套滚珠轴承的设计围绕深沟球轴承的通用结构逻辑展开，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成。内圈与旋转轴采用过盈配合装配，随轴同步转动，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球可在滚道内顺畅滚动，同时均匀承载径向作用力；外圈通常与设备的轴承座孔采用过渡或过盈配合，作为固定支撑端，内侧同样加工有与内圈对应的弧形滚道，与内圈滚道共同形成钢球的滚动运行空间。内外圈的滚道加工精度直接决定轴承的运转平稳性，设计中滚道的形位公差、表面粗糙度都按照通用传动级轴承的要求做了参数匹配，避免滚道局部应力集中导致的早期点蚀失效。

滚动体采用标准规格的钢制滚珠，沿滚道周向均匀排布，是轴承实现滚动摩擦、传递载荷的核心元件，钢球的直径公差、圆度误差都控制在极小范围内，保证运转过程中每个钢球受力均匀，避免个别钢球过载导致的碎裂或卡滞。保持架采用浪形冲压结构，将相邻钢球均匀分隔开，避免钢球在运转过程中相互接触摩擦，同时引导钢球在滚道内正确排布，在轴承无载荷区引导钢球顺畅运动，改善轴承内部的润滑与散热条件，保持架的兜孔间隙经过合理设计，既不会因间隙过大导致钢球窜动，也不会因间隙过小卡滞钢球的滚动。

从安装边界来看，这套轴承的内圈内径、外圈外径、装配总宽度都遵循通用深沟球轴承的尺寸系列规范，可直接适配对应规格的轴承座与轴径，无需额外做安装位的定制修改。内圈与轴的配合面、外圈与座孔的配合面都设计有装配引导倒角，避免装配过程中划伤配合表面，同时方便压装作业。轴承的两侧预留有密封件安装槽位，可根据实际使用场景加装接触式或非接触式密封圈，阻挡外部粉尘、水汽进入轴承内部，同时防止内部润滑脂泄漏，适配粉尘较多、存在喷淋的复杂工况。

在设计思路上，这套结构优先兼顾了通用互换性与运转可靠性，没有做特殊的非标结构改动，所有结构参数都匹配通用传动场景的使用需求。针对不同载荷工况，可通过调整钢球数量、滚道曲率系数来适配不同的径向、轴向载荷比例，比如在轴向载荷占比较高的场景，可适当增大滚道的接触角，提升轴向承载能力；在高速运转场景，可优化保持架的动平衡精度，减小钢球的公转滑动率，降低高速运转下的发热与振动。实际选型应用时，需要根据轴系的额定载荷、最高转速、预期寿命计算所需的额定动载荷，匹配对应规格的轴承参数，同时要考虑安装部位的同轴度误差，避免轴系偏斜导致轴承承受额外的附加弯矩，造成早期失效。日常维护中，可根据运转时长定期补充润滑脂，及时清理密封件周边的积尘，可大幅延长轴承的实际使用寿命，避免突发卡滞导致的设备停机故障。
