外啮合齿轮式旋转泵送水槽结构

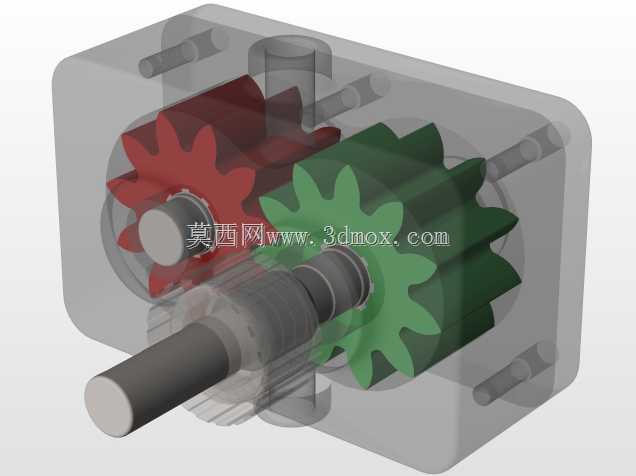

　　这套外啮合齿轮旋转泵送结构，核心依托一对参数匹配的渐开线圆柱齿轮实现流体增压输送，主动齿轮通过伸出端的轴段连接动力输入源，从动齿轮与主动齿轮保持精准的啮合侧隙，整个齿轮副封装在半透明可视化的泵壳腔体内部，进出液流道分别开设在泵壳的上下对应位置，适配常规流体管路的对接安装需求。从实际应用场景来看，这类泵送结构常被集成在小型液压动力单元、润滑系统回路、低粘度流体定量输送工位中，相比叶片式泵送结构，它对输送介质的洁净度容忍度更高，结构组成零件更少，日常维护拆解的步骤更简便，在小型机床润滑供油、工程机械辅助液压回路、实验台流体循环管路中都能见到同原理结构的应用。设计过程中首先要确定的是齿轮参数匹配，两个齿轮的齿数差为零，模数、

　　压力角保持完全一致，齿顶圆与泵壳内壁的径向间隙控制在极小范围内，齿轮端面与泵壳侧盖的轴向间隙也需要通过公差配合严格限定，避免间隙过大造成泵送容积效率下降，间隙过小出现运转卡滞磨损的问题。主动轴伸出泵壳的位置设置有轴封结构，防止输送介质沿轴段向外渗漏，轴段与泵壳的配合处采用滑动轴承支撑，保证齿轮运转过程中的同轴度，避免齿轮偏磨造成啮合异响。泵壳的外形采用方正的圆角矩形结构，安装面预留有对应的螺栓过孔，可直接固定在安装基座上，进出液口的位置与齿轮啮合脱开、啮合压紧的区域精准对应：当齿轮朝啮合脱开的方向转动时，齿槽间的容积增大形成负压，将介质从进液口吸入，随着齿轮转动，齿槽携带的介质被带到另一侧啮合压紧区域，容积缩小将介质从出液口压出，

　　整个过程连续稳定，输出流量的脉动率相比单齿轮泵送结构更小。安装边界上，主动轴的伸出长度、轴径尺寸都适配常规的联轴器连接尺寸，泵壳整体的长宽高尺寸紧凑，不需要占用过大的安装空间，进出液口的通径匹配对应流量下的管路流速要求，避免通径过小造成流阻过大、通径过大造成结构冗余的问题。在结构细节处理上，泵壳内部的流道做了顺滑过渡处理，没有直角突变结构，减少介质在泵腔内的流动阻力，齿轮的齿顶做了微小的倒角处理，避免装配过程中齿顶与泵壳内壁发生刮蹭，轴与齿轮的连接采用平键周向固定，保证动力传递过程中不会出现相对转动打滑的情况。侧盖与泵壳的连接面设置有密封槽，安装密封件后可实现泵腔的完全密封，避免介质从结合面渗漏。这类泵送结构的流量大小与齿轮的模数、

　　齿数、齿宽以及转速直接相关，设计选型时可根据实际需要的输送流量、输出压力调整对应的齿轮参数与泵壳尺寸，不需要大幅改动整体的结构布局，具备较好的参数化改型适配性。实际运转过程中，两个齿轮的啮合线会将泵腔的吸液区和排液区完全隔开，不需要额外设置隔离元件，结构可靠性更高，在输送润滑油、低粘度液压油、清水类介质时，能长时间保持稳定的工作状态，不会轻易出现结构失效问题。建模过程中需要重点验证齿轮啮合过程中的干涉情况，确认不同转动角度下轮齿之间不会出现碰撞，同时要核对各配合面的公差带选择，保证装配后各运动部件能灵活运转，固定部件连接牢靠，密封位置的压缩量处于合理区间，既保证密封效果又不会造成过大的装配压装力。
