皮拉图斯PC6航模机身结构三维设计

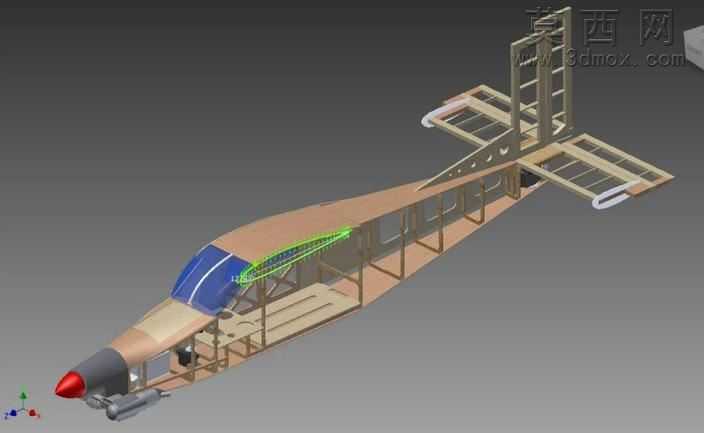

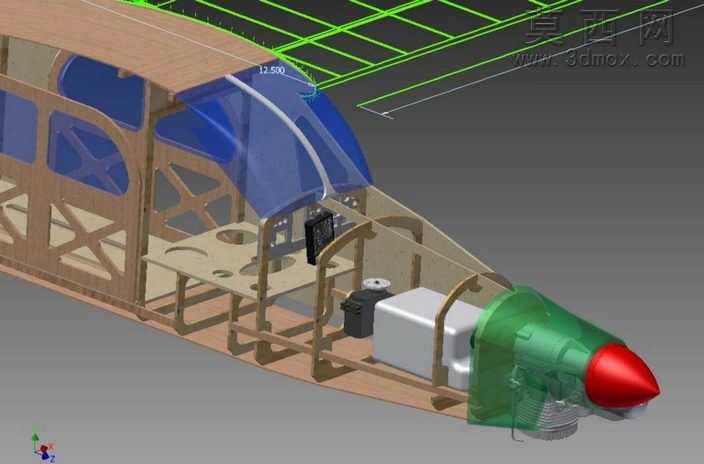

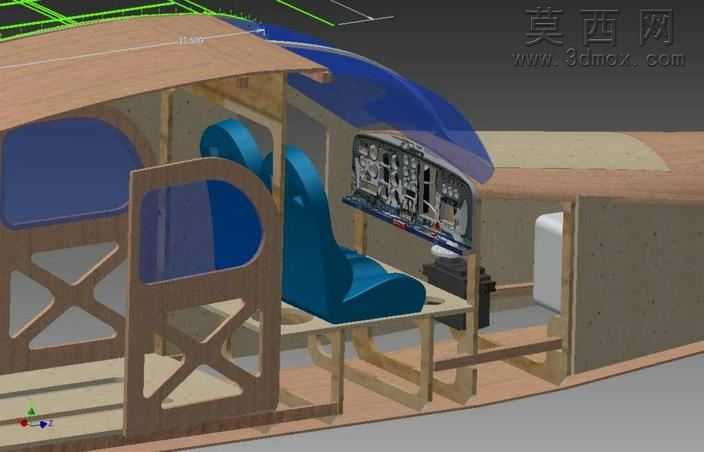

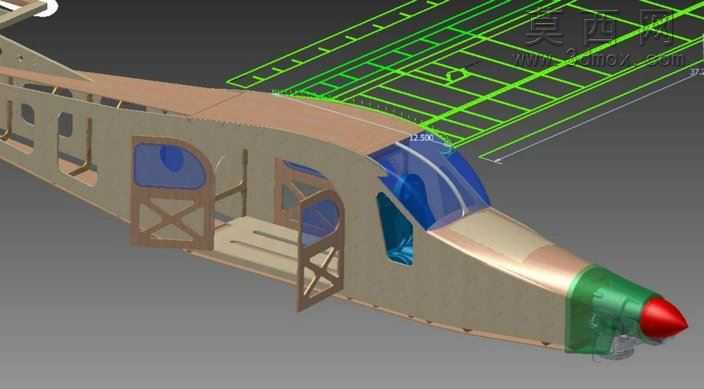

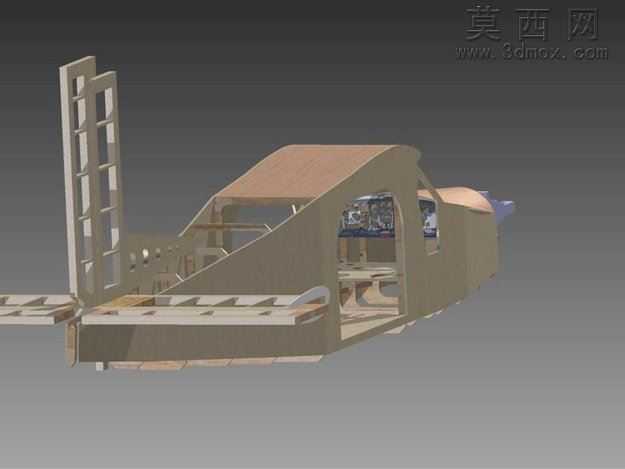

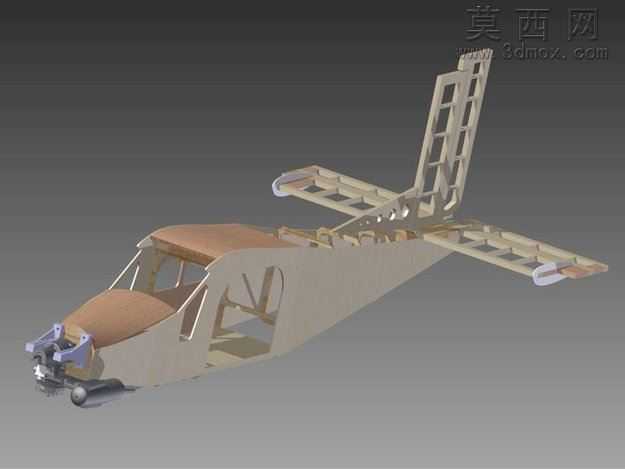

本作品为皮拉图斯PC6固定翼航模的机身结构三维设计，整体建模严格遵循真实机型的比例关系，采用0.60的缩放规格适配航模制作需求，建模过程中以真实皮拉图斯PC6机型的蓝图与实际结构参数为核心参考依据，完整还原了轻型通用飞机的机身布局逻辑。模型从机头动力舱开始构建，首先完成了整流罩的曲面建模，绿色半透明的整流罩曲面经过多次曲率调整，保证与内部动力组件的装配间隙合理，红色的桨毂罩采用光滑的回转体建模，曲面连续性达到G2级别，还原真机机头的气动外形。动力舱内部完整搭建了引擎、电池、舵机等航模核心组件的安装位，各组件的安装座根据实际配件尺寸预留了装配公差，电池与引擎的固定位设计了对应的卡槽结构，保证飞行过程中组件不会发生位移。机身中段采用桁架式木结构设计，木质的隔框与纵梁通过布尔运算完成装配关系的模拟，每一处隔框的开孔位置都对应了机翼、起落架、舵面拉杆的走线需求，蓝色透明的座舱罩采用曲面抽壳建模，还原了真机座舱的视野范围，座舱内部的仪表台、操纵机构都做了等比例的简化建模，既保证外观还原度，又不会增加不必要的模型面数。机身上部的蒙皮采用薄实体建模，与内部桁架结构做了贴合处理，建模过程中通过辅助参考线标注了关键位置的尺寸参数，方便后续加工制作时直接提取尺寸。整个模型的材质分配贴合航模制作的实际选材，木质结构赋予木纹材质，金属组件赋予金属质感材质，透明部件赋予高透亚克力材质，渲染效果能够直观展示航模组装完成后的内部结构与外观效果。设计过程中充分考虑了航模制作的实操性，所有结构件都做了壁厚处理，避免3D打印或者激光切割时出现结构强度不足的问题，各部件之间的连接位置预留了粘接与螺丝固定的余量，能够直接作为航模制作的结构参考图纸使用，从动力布局到机身承力结构的设计都符合固定翼航模的飞行力学要求，保证模型在按照图纸制作完成后具备合理的重心位置与结构强度。
