西门子HMI带铝盖安装固定基座结构

　　在工业自动化产线的人机交互工位布局中，操作终端的安装固定结构往往是容易被忽略但直接影响设备运维效率与现场防护等级的细节，这款适配西门子Simatic系列HMI的带铝盖安装基座，正是针对现场安装痛点完成的结构设计。从实际应用场景来看，这类基座主要部署在生产线旁的立式操作柱、设备柜体侧装位、流水线段的嵌入式操作点位，承担人机界面终端的承载、防护与安装定位作用，区别于常规的塑料安装卡扣结构，带铝盖的设计能够在焊接工位、机加工车间这类存在飞溅碎屑、轻度磕碰的场景下，为HMI的背部接线端与壳体边缘提供额外的硬质防护，避免现场作业时的工具剐蹭、物料飞溅损伤终端接口。

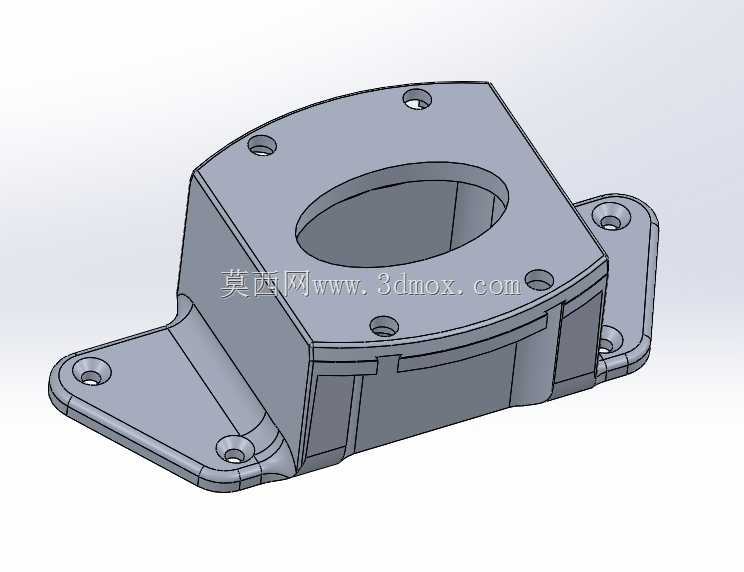

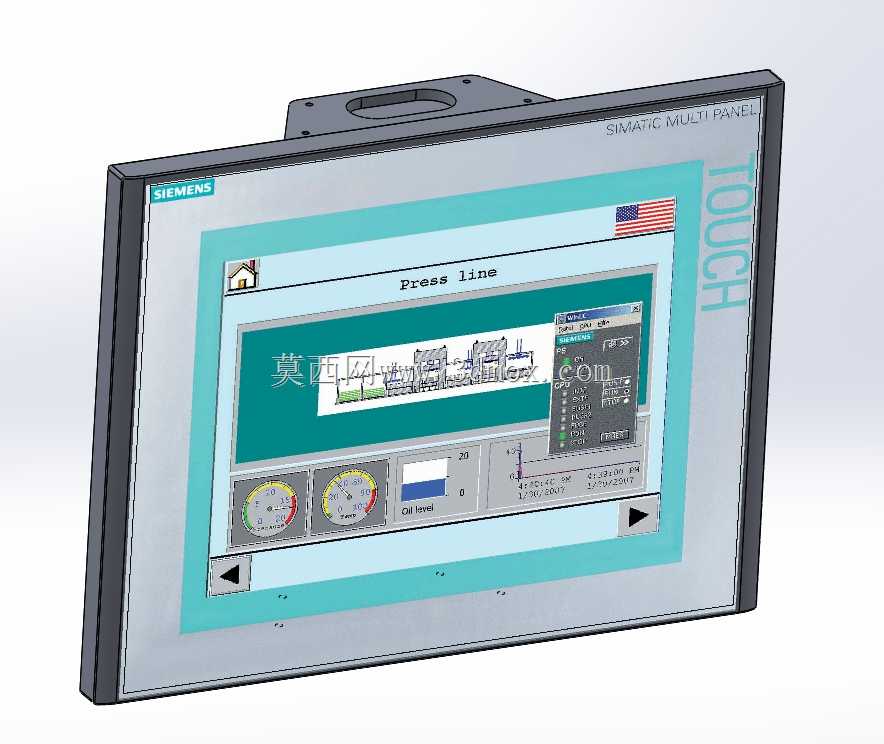

　　从功能特性上看，该基座整体采用一体化的压铸铝成型思路，主体围合结构刚好匹配对应型号HMI的背部轮廓，顶部的大尺寸开孔是为HMI的接线端子、通讯线缆预留的走线空间，能够让电源线、PROFINET通讯线、IO控制线从基座内部规整穿出，避免线缆外露被现场拖拽拉扯导致的接口松脱。基座主体上分布的多个小尺寸安装孔，对应HMI背部的原厂固定螺柱点位，孔位的公差控制在±0.1mm范围内，保证终端安装后不会出现偏移、晃动，和基座贴合面的缝隙控制在0.2mm以内，减少粉尘、切削液从贴合缝隙渗入终端背部的可能。两侧延伸出的带孔安装耳是整个基座的现场固定结构，安装耳和主体之间做了三角加强筋过渡，避免安装锁紧时耳片出现断裂变形，每个安装耳上预留的沉头孔可以适配M5规格的内六角螺栓，既可以将基座固定在预制的安装板上，也能配合悬臂支架完成吊装、侧装等不同姿态的固定。

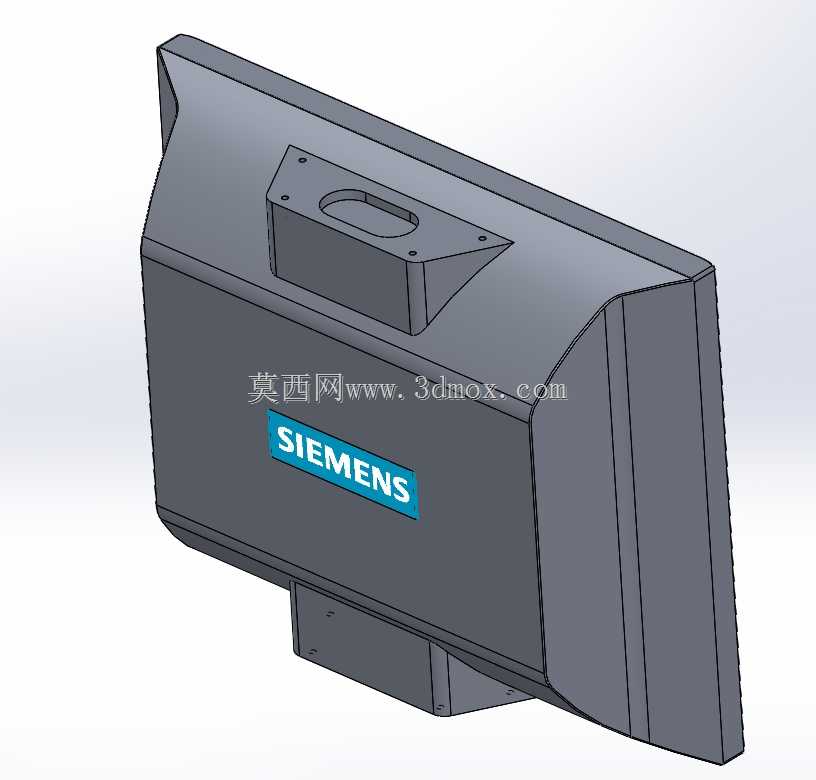

　　设计过程中首先考虑的是安装边界的兼容性，基座主体的围合高度刚好覆盖HMI背部的凸起接线区域，不会因为高度过高导致终端安装后屏幕面突出过多影响操作，也不会因为高度不足无法遮盖接线端失去防护作用。两侧安装耳的孔位间距参考了行业通用的HMI安装支架尺寸规范，能够兼容市面上多数的悬臂操作箱、立式安装柱的孔位，不需要现场重新打孔适配，降低现场改造的工作量。铝盖的配合结构采用止口定位设计，基座边缘的止口台阶和铝盖的翻边刚好嵌合，不需要额外打胶就能实现基础的防尘密封，后期需要检修接线时，只需要拆卸铝盖的固定螺丝就能完成接线调整，不需要将整个HMI从安装位拆下，大幅缩减运维的拆装时间。

　　从外形尺寸的控制来看，基座整体的外轮廓没有多余的突出结构，所有棱角位置都做了R2的圆角过渡，避免现场安装调试时尖锐棱角划伤作业人员，安装耳的厚度达到4mm，配合加强筋结构后，单侧安装耳能够承受150N的垂直载荷，即使操作人员倚靠在安装好的HMI终端上，也不会出现基座变形、终端脱落的问题。基座和HMI接触的贴合面做了平面度处理，平面度公差控制在0.15mm以内，安装后不会出现局部应力集中导致的HMI壳体翘曲，避免长期使用后屏幕因为应力不均出现触控失灵的问题。针对现场可能存在的接地需求，基座上预留了专门的接地螺柱点位，可以直接连接车间的保护接地线路，铝材质的基座本身具备良好的导电性能，能够为HMI提供额外的电磁屏蔽效果，减少车间内变频器、伺服电机产生的电磁干扰对HMI触控灵敏度、通讯稳定性的影响。在实际选型使用时，只需要确认对应HMI的背部安装孔位尺寸和基座匹配，就能直接完成装配，不需要额外做结构修改，适配的安装场景覆盖了离散制造、流程化工、食品包装等多个行业的现场操作工位，既可以用于新设备的操作终端安装，也能用于老旧产线HMI的安装支架替换升级。
