自动化直动式限位开关结构设计

项目分类:通用五金配件 发布时间:2021-11-01 ID:357315
  • 自动化直动式限位开关结构设计
  • 自动化直动式限位开关结构设计
  • 自动化直动式限位开关结构设计

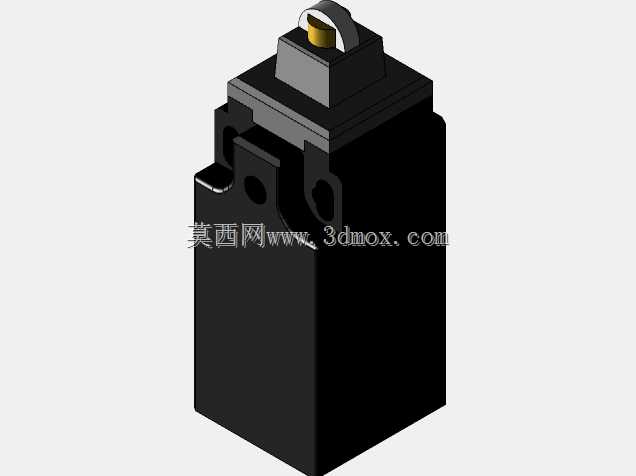

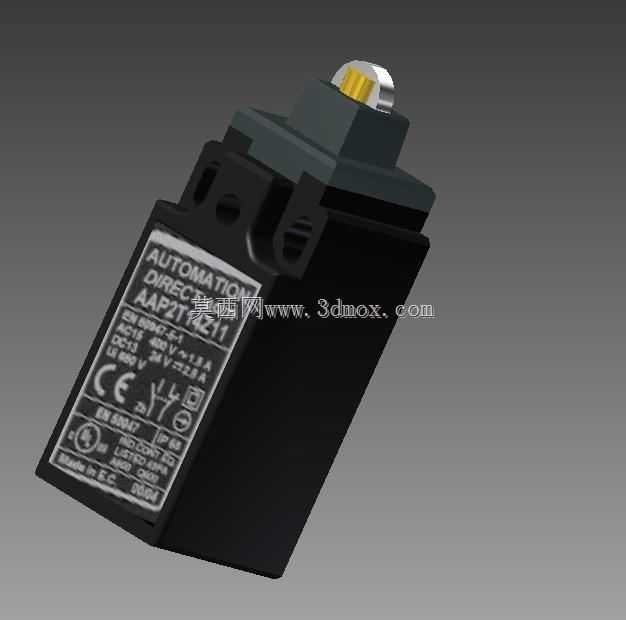

  在离散制造的产线工位、物流输送线的分岔节点、机床加工的行程边界防护场景里,这类直动式限位开关是触发频次极高的底层检测元件,它不需要复杂的通讯协议,靠机械接触的硬触发逻辑就能完成位置信号的通断传递,哪怕是车间存在轻度电磁干扰的工况下,也能稳定输出开关量信号,不会像非接触式光电开关那样被粉尘、切削液雾气干扰触发逻辑。从结构设计的角度拆解这个部件,首先要考虑的是触发端的受力冗余,顶部的触发柱塞做了金属嵌件设计,日常被设备运动部件撞压的时候,不会因为长期侧向受力出现塑料壳体开裂的问题,柱塞和壳体之间的密封槽预留了密封圈安装位,能阻挡车间里的切削液飞溅、粉尘侵入内部触点腔,避免触点氧化接触不良。壳体采用的是方正的块状结构,

  侧面预留的两个安装沉孔是贯穿式设计,安装的时候可以从正面直接拧入安装板的螺纹孔,不需要在安装板背面预留拧螺母的操作空间,对于安装空间局促的设备内壁、工装夹具侧边来说,这种安装结构能大幅降低装配的操作难度,安装孔的中心距按照行业通用的限位开关安装尺寸做了匹配,替换同规格老款开关的时候不需要重新在安装板上打孔,直接对位锁螺丝就能完成更换。内部的触点组件采用的是速动结构,不管触发柱塞被按压的速度是快是慢,触点的通断切换速度都是固定的,不会因为设备运动速度慢导致触点之间拉弧烧蚀,能大幅延长触点的电气寿命,触点的额定通断能力覆盖了常规工业控制回路的电压电流范围,直接接入PLC的输入回路或者中间继电器的线圈回路都不需要额外加转接元件。

  设计建模的时候,首先要确认的是触发柱塞的行程余量,总行程要比额定触发行程多留出1.5mm的超程距离,避免设备运动部件过冲的时候直接压坏壳体,柱塞的复位弹簧刚度要匹配触发力度,既要保证触发的时候不需要太大的撞压力就能动作,也要保证失去外力的时候能快速复位,不会出现卡滞导致信号误报。壳体上的标识区域做了凹陷设计,粘贴参数铭牌的时候不会因为安装、搬运过程中的摩擦把铭牌字迹磨掉,接线腔的进线口做了螺纹结构,可以配套标准的电缆防水接头,布线的时候能把电缆锁紧,避免设备运行过程中的震动把接线端子扯松。从安装边界来看,这个开关的整体外轮廓没有突出的异形结构,安装的时候只需要在安装板上预留出比壳体长宽各大2mm的避让空间,

  顶部留出柱塞全行程弹出的高度空间就可以,不需要额外预留侧面的操作空间,哪怕是密集排布的工位治具上,也能并排安装多个同型号开关,不会出现互相干涉的问题。在实际的设备调试过程中,这类直动式开关的触发位置调整也很方便,松开安装螺丝就能微调开关的前后位置,调整到触发点刚好匹配设备运动的停止位置之后再锁死螺丝就行,不需要复杂的参数标定,对于现场维护的电工来说,不需要掌握复杂的编程知识就能完成更换和调试,这也是这类机械接触式限位开关至今还在大量工业场景使用的核心原因,它的可靠性完全建立在成熟的机械结构设计上,不需要依赖复杂的电子元件,哪怕是工况相对恶劣的焊接工位、冲压设备周边,只要做好基本的防护,就能实现长期稳定的位置检测功能,不会因为温度波动、光线变化出现误触发的问题。建模过程中对各个配合面的公差做了合理分配,柱塞和壳体的配合采用间隙配合,既能保证柱塞滑动顺畅,又不会因为间隙过大导致晃动量超标,安装孔的位置公差控制在0.1mm以内,保证和安装板对位的时候不会出现错孔的问题,壳体的壁厚做了均匀化处理,注塑生产的时候不会出现缩痕、翘曲的问题,批量生产的良率能得到有效控制。
