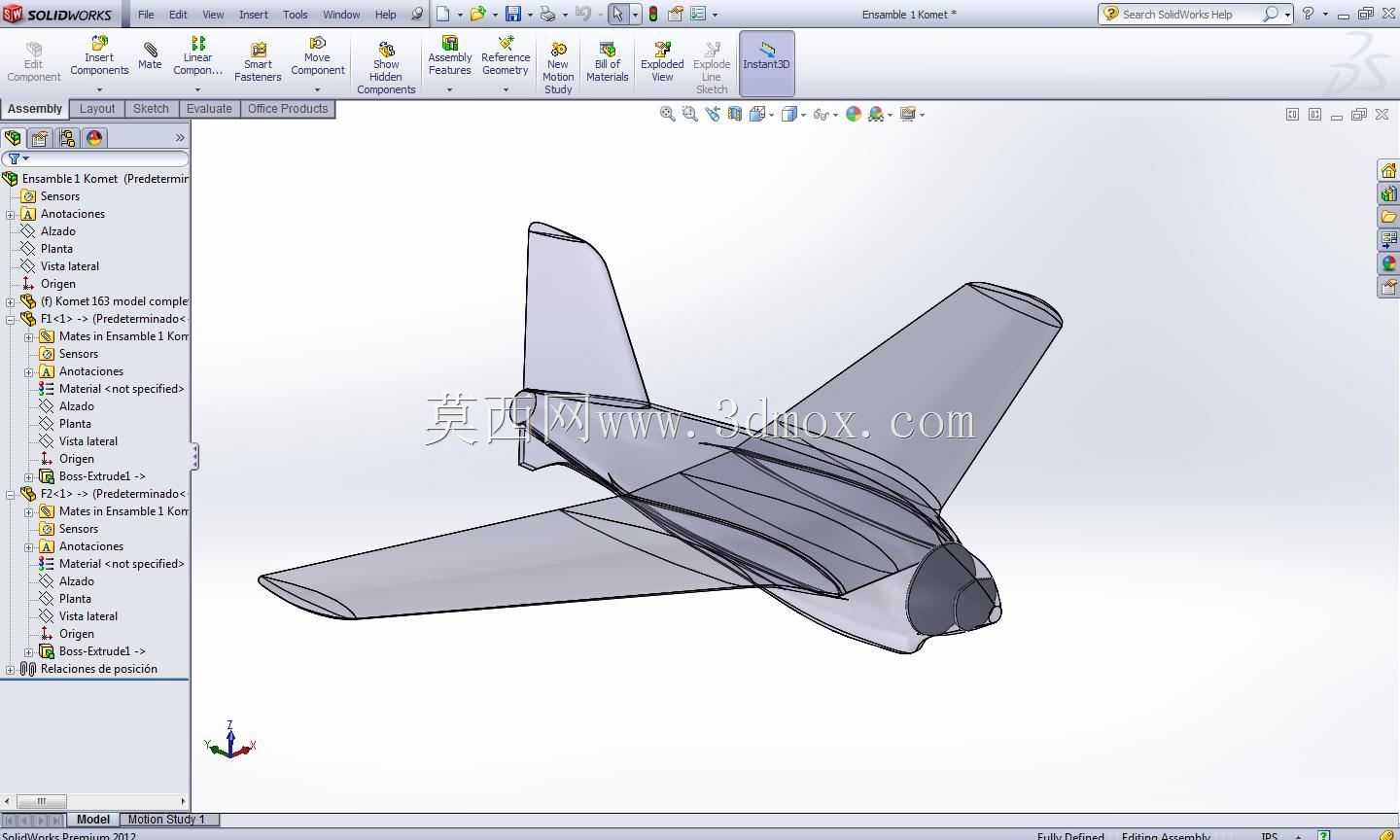

梅塞施密特Me163科米特战机三维结构

　　该模型还原的是二战时期德国空军列装的火箭动力截击机Me163科米特的整体气动与结构布局，这类装备在当时的作战场景中，主要承担要地防空截击任务，依托火箭动力带来的短时间大推力爬升能力，快速抵达盟军轰炸机编队的巡航高度，完成拦截后滑翔返航。从设计思路来看，整机采用无尾三角翼布局，取消了传统水平尾翼结构，将俯仰与滚转操纵功能整合到主机翼后缘的操纵面上，这种设计一方面可以大幅降低高速飞行时的结构阻力，适配火箭动力短时间高速度的飞行特性，另一方面也能减少结构重量，在有限的机身容积下尽可能搭载更多推进剂与作战载荷。机身部分采用流线型纺锤体设计，前端为动力舱段，中部为乘员舱与燃料储存舱段，后部延伸整合垂直尾翼结构，垂尾后缘设置方向舵完成航向操纵，

　　整个机身的截面沿纵轴连续平滑过渡，避免出现突兀的截面突变带来的附加气动阻力。机翼为大后掠小展弦比设计，翼型采用适合高速飞行的薄对称翼型，机翼与机身采用翼身融合过渡设计，减少翼身干扰阻力，机翼后缘分别设置升降副翼，在飞行过程中，同侧操纵面同向偏转时实现俯仰操纵，异侧差动偏转时实现滚转操纵，这种操纵面整合设计在无尾布局飞行器中是核心结构要点，建模过程中需要精准匹配操纵面的偏转轴线与翼面的相对位置，保证气动操纵逻辑的合理性。从安装边界与尺寸匹配角度来看，整机的机翼跨度适配模型中标注的39单位基准，机身长度与翼展的比例符合实机的尺寸比例关系，机身前端的进气口/喷口轮廓、座舱盖的凸起外形、垂尾的后掠角度都按照实机的测绘比例进行还原，

　　各个曲面的曲率连续过渡，没有出现曲面褶皱或者曲率突变的问题，能够满足气动仿真、航模制作参考、航空科普展示等场景的使用需求。在实际建模过程中，首先需要确定整机的纵向基准轴线，以机身头部顶点为坐标原点，沿机身纵轴向后为X轴正方向，垂直向上为Z轴正方向，展向为Y轴建立全局坐标系，之后先绘制机身的多个纵向控制截面，通过放样特征生成机身主体曲面，再绘制机翼的平面形状与翼型截面，通过拉伸、放样生成机翼主体，之后通过曲面修剪、合并完成翼身融合过渡，最后添加垂尾、座舱、操纵面等细节结构。这类无尾火箭动力战机的结构设计，在航空发展史上有其特殊的技术定位，其验证的高速无尾布局、火箭动力集成等技术，为后续喷气式战机、高速飞行器的设计积累了大量实测数据，

　　该三维模型完整还原了整机的外形结构特征，可用于航空史研究、结构教学演示、航模设计参考等场景，模型的曲面质量满足后续渲染、3D打印、仿真分析等不同用途的使用要求，各个结构部件的相对位置准确，没有出现部件干涉或者位置错位的问题，机身表面的蒙皮分块、操纵面的缝隙等细节也做了对应还原，能够直观展示该型战机的整体结构特点。
