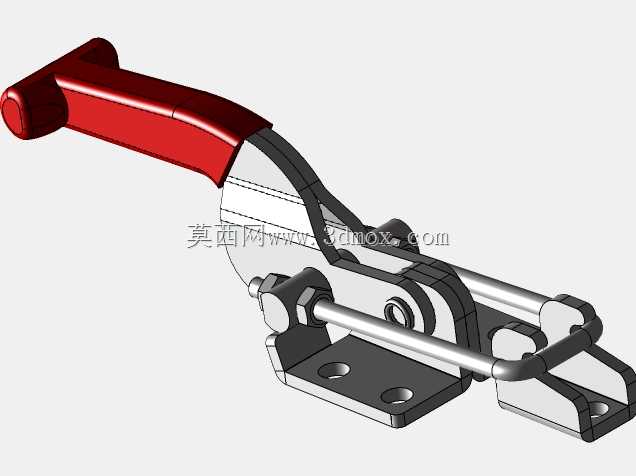

FA-200型可调式钩形压紧夹具结构

　　在工装治具、非标设备装配、钣金件焊接定位、木质包装箱封箱、电子元器件压合测试等场景里，这类钩形夹是替代螺栓压紧、手动卡箍的高频实用构件，相比传统螺纹锁紧的操作方式，它能通过单次扳动手柄完成锁紧与释放动作，单工位装夹耗时可压缩至1秒内，适配批量生产线上的快换工装需求，在频繁拆装的工位上能大幅降低操作人员的动作负荷。从结构设计逻辑来看，这款FA-200钩形夹采用了肘节过死点锁紧的机械原理，当手柄扳动至锁紧工位时，连杆机构会越过力学死点位置，此时即便受到被夹持件的反向撑开力，机构也不会自行松脱，无需额外增加防松结构即可保持稳定的压紧力，避免加工或运输过程中工件移位。

　　底座部分设计了四个对称分布的沉头安装孔，孔位间距适配常规20/30/40系列铝型材的安装槽距，也可直接通过螺栓固定在钢板、木质工装板上，安装时无需额外加工复杂的定位槽，仅需按照孔位坐标打对应规格的通孔即可完成固定，安装边界的容错空间较大，底座整体轮廓方正，不会与周边的管线、其他工装构件产生干涉。压钩部分采用了弯折成型的金属杆结构，钩头位置做了圆弧过渡处理，避免压紧时刮伤工件表面，同时压钩的伸出长度可通过尾部的调节螺母进行微调，可适配不同厚度的被夹持工件，调节行程范围内可保持稳定的压紧力输出，不会因为工件厚度公差导致锁紧失效。

　　手柄部分包裹了红色的绝缘防滑套，即便操作人员佩戴劳保手套也能稳定施力，防滑套的材质耐油污、耐常见车间切削液腐蚀，长期在机加工车间、焊接工位使用也不会出现表皮开裂、脱落的问题。在实际选型应用时，需要注意该款夹具的压紧力输出方向为垂直于安装底座平面，钩头的作用点需尽量落在底座的支撑范围内，避免偏载导致的机构变形，当用于焊接工位时，可在压钩表面增加防焊渣涂层，减少焊渣粘附对机构活动关节的卡滞影响；用于食品包装、洁净车间场景时，可将标准金属件更换为不锈钢材质版本，适配耐腐蚀、易清洁的场景要求。

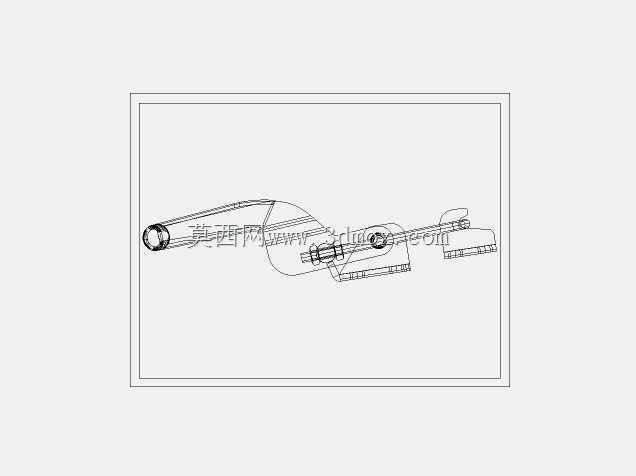

　　机构的所有活动铰接点都预留了润滑间隙，日常维护时仅需定期在铰接轴位置滴注少量润滑油，即可保证机构扳动顺畅，不会出现卡涩、异响的问题，整体结构没有易损的小零件，正常工况下使用寿命可达数万次锁紧循环，无需频繁更换配件。从建模细节来看，该结构完整还原了所有零件的装配关系，包括铰接轴的配合间隙、调节螺母的螺纹特征、底座沉孔的倒角细节、手柄防滑套的表面纹理，在进行工装设计时可直接调取该模型装配到整体工装方案中，无需重新绘制结构，能有效缩短工装设计的周期，同时模型的尺寸参数与实物完全一致，可直接用于安装孔位的坐标标注、干涉检查等设计环节，避免出现设计与实物不匹配的装配问题。
