弹簧压紧式快速夹钳三维结构设计

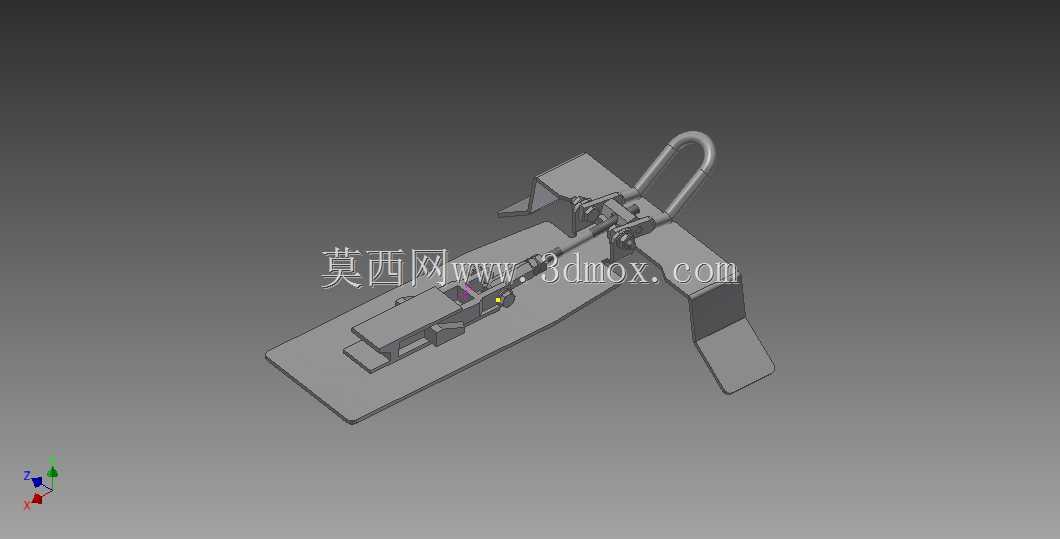

　　这类夹钳属于快速压紧类工装元件，在机械加工工位、小型装配线、检具定位场景中应用十分广泛，日常作业里需要频繁拆装工件的工位，几乎都能见到这类结构的身影，相比传统螺栓压紧的方式，它的操作行程短，锁紧与释放动作可以在一秒内完成，能大幅降低重复装夹的辅助时间，提升工位作业效率。从结构组成来看，这套夹钳采用卧式底座安装形式，底座预留了两个沉头安装孔，可以直接通过内六角螺栓固定在工装平台、夹具基板或者设备工作台面上，安装时需要保证底座贴合面的平面度误差不超过0.1mm，避免锁紧时出现底座翘曲导致压紧力偏移的问题。

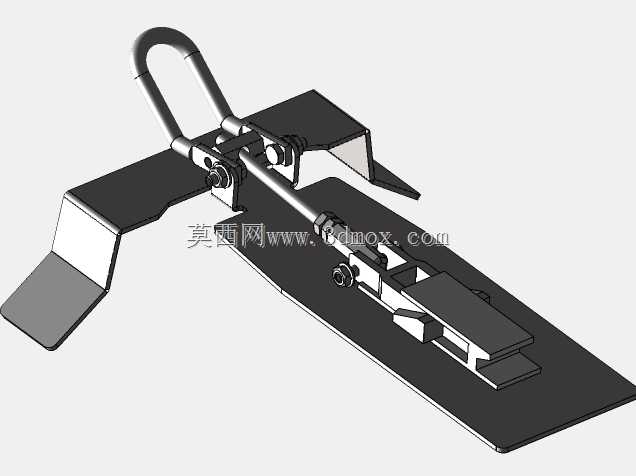

　　压臂部分采用了杠杆增力结构，通过铰接点的力臂比设计，操作人员只需要在手柄处施加很小的下压力，前端压头就能输出数百牛的压紧力，足以固定厚度在适配范围内的金属薄板、塑料件或者小型加工工件，压头端部做了圆弧过渡处理，不会在被压紧工件表面留下明显压痕，针对表面质量要求高的工件，还可以在压头位置加装聚氨酯软垫，进一步避免装夹损伤。手柄部分采用了U型折弯的杆状结构，表面做了圆角处理，操作人员扳动手柄时不会出现硌手的问题，手柄的开合角度经过合理设计，完全打开时压臂抬升高度足够工件取放，不会和工件边缘产生干涉，锁紧到位后手柄会处于过死点位置，此时即使受到加工过程中的振动载荷，夹钳也不会自行松脱，可靠性完全能满足常规机加工、装配作业的工况要求。

　　整套结构的铰接位置都采用了销轴连接，销轴和铰接孔之间采用小间隙配合，既保证转动过程无卡滞，又能避免长期使用后出现过大的旷量，铰接位置可以定期加注少量润滑脂，降低磨损速度，延长夹钳的整体使用寿命。在实际选型应用时，需要先确认工位需要的压紧力大小，再匹配对应规格的夹钳，同时要核算压头的压紧位置到安装面的垂直距离，保证工件放置后压头能准确压在工件的刚性支撑区域上方，避免压在工件悬空位置导致工件变形。如果是用于焊接工位，还可以在夹钳表面做发黑或者镀锌处理，提升焊接飞溅附着后的清理难度，同时增强防锈能力；如果是用于洁净度要求较高的装配工位，可以选用不锈钢材质的同结构夹钳，避免锈蚀污染工件。

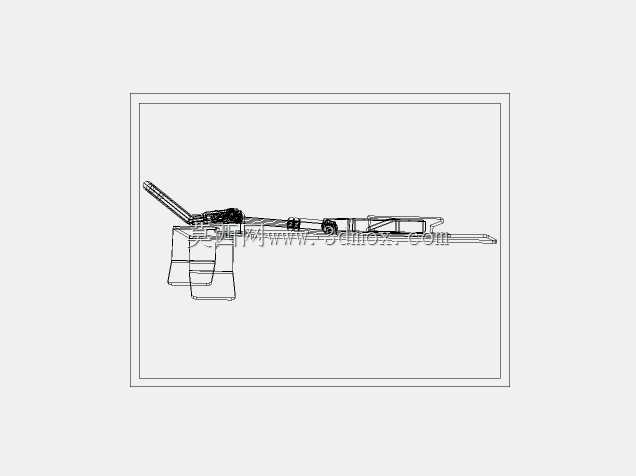

　　建模过程中对所有铰接位置的运动行程做了干涉检查，模拟了从完全打开到锁紧到位的全行程动作，确认所有零件在运动过程中不会出现碰撞，压臂的运动轨迹完全在设计预期范围内，安装孔的位置尺寸、压头的高度尺寸、手柄的操作空间都做了参数化标注，设计人员可以直接根据实际工位的安装空间需求，调整对应参数快速衍生出不同规格的夹钳模型，不需要重新搭建整体结构。这类夹钳除了单独作为工装元件使用外，还可以多个组合使用，针对异形工件的不同压紧点布置夹钳位置，实现工件的多点同步压紧，在焊接工装、木质家具加工、电子元件装配、钣金件折弯定位等场景都有很高的适配性，相比气动、液压压紧装置，它不需要外接动力源，结构简单成本低廉，维护难度极低，在小批量生产、临时工装搭建的场景下优势尤为明显。
