L型直角775电机安装固定支架

在小型机电设备改装、桌面级自动化装置搭建、DIY动力模组集成的场景里，775规格直流电机的安装固定一直是结构设计环节容易出问题的部分——这类电机输出扭矩适中、转速区间宽，常被用在小型输送线驱动、台式打磨工具动力源、简易进给机构动力单元上，但电机本身圆柱外壳的安装定位如果处理不好，运转时的径向跳动很容易传递到整个机架，轻则导致传动带跑偏、磨耗加剧，重则让输出轴连接的负载出现偏心磨损，大幅缩短整套机构的使用寿命。这款L型结构的钢制固定支架，就是针对775电机的安装痛点做的适配设计，没有多余的冗余结构，所有特征都围绕安装可靠性、调试便捷性做考量。

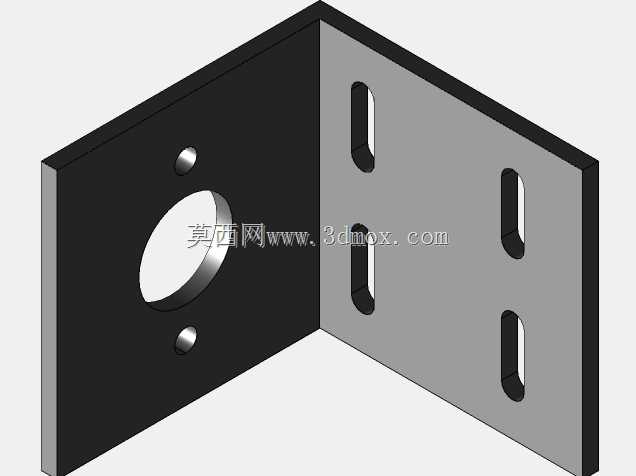

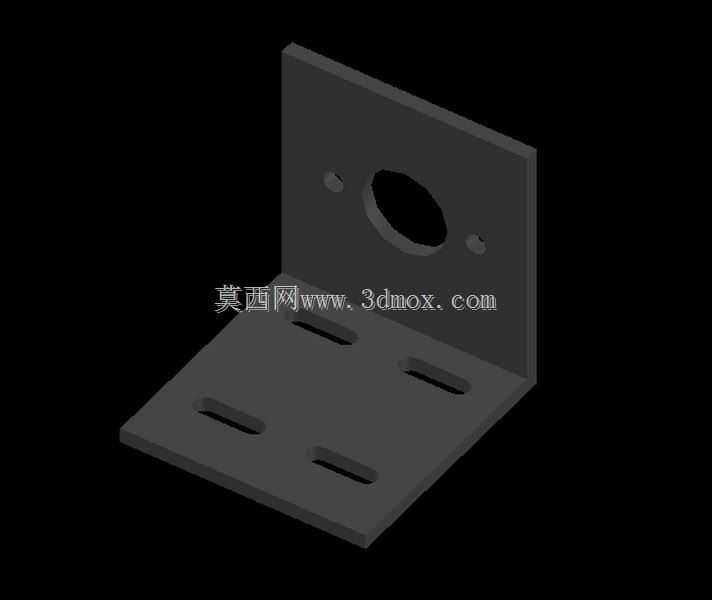

从结构形态上看，支架采用垂直折弯的一体式钢板构型，竖直立面作为电机的承载安装面，水平底板作为和设备机架连接的固定面，折弯处做了小半径的圆角过渡，避免直角折弯处的应力集中，在电机满负载启停的冲击下，不会出现焊缝开裂或者折弯变形的问题。竖直立面的中心开有适配775电机前端止口的圆形通孔，安装时电机前端的定位止口可以直接卡入这个孔位，不需要反复调整电机轴的垂直度，只要把电机端面和立面贴平，就能保证电机输出轴和水平安装面的平行度误差控制在很小的范围内，对于后续连接联轴器、同步轮或者打磨头这类对同轴度有要求的负载来说，能省掉大量现场调心的时间。圆形通孔的两侧对称开了两个小型安装孔，对应775电机端盖上的固定螺孔位，用两颗标准螺栓就能把电机牢牢锁在立面上，不会因为电机运转的振动出现松脱。

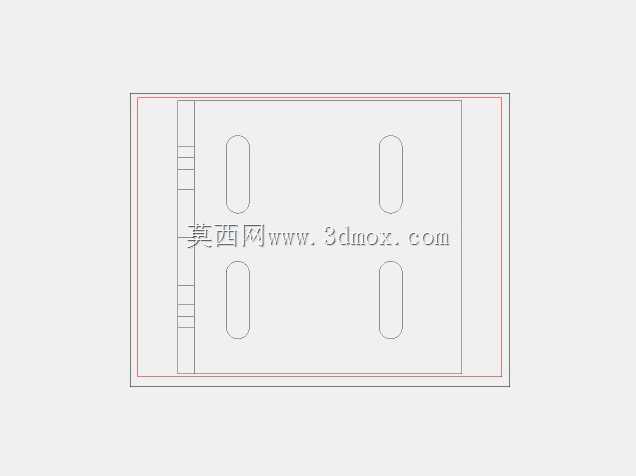

水平底板上开了四组长条形的调节腰孔，腰孔的走向沿着电机输出轴的轴向排布，这个设计是实际装配中非常实用的细节：很多时候电机和负载之间的传动是靠同步带、三角带或者摩擦轮实现的，皮带张紧度的调整不需要额外加装张紧轮，只要松开底板上的固定螺栓，沿着腰孔方向移动整个支架，就能调整电机轴和负载轴的中心距，把皮带张紧到合适的张力之后再锁紧螺栓即可，既简化了整体结构，也给后期维护更换皮带留出了操作空间。腰孔的宽度适配常用的M4、M5规格固定螺栓，不管是铝型材机架、钢板焊接机架还是木质的DIY工作台面，都能找到对应的紧固件完成固定，不需要对安装孔做二次扩孔处理。

从安装边界尺寸来看，支架的竖直立面高度刚好覆盖775电机从前端止口到机身中部的位置，不会遮挡电机尾部的散热孔，保证电机长时间高负载运转时的空气流通，避免热量堆积导致的电机退磁、寿命下降问题。水平底板的长宽尺寸控制得比较紧凑，不会占用过多的安装空间，在空间局促的小型设备内部也能顺利布置，比如在桌面级3D打印机的挤出机构改装、小型砂带机的动力单元固定、模型履带车的动力舱布置这类对安装空间有严格限制的场景里，这个支架的尺寸边界不会和周边的其他结构件产生干涉。材质选用普通冷轧钢板加工，表面做了发黑防锈处理，成本控制合理的同时也有足够的结构强度，相比3D打印的塑料支架，钢制支架的刚性更好，不会因为电机长时间运转的发热出现材料软化变形，也能承受更大的负载冲击，哪怕电机在堵转的极端工况下，支架也能保持足够的支撑强度，不会出现固定位偏移的问题。

在实际做结构选型的时候，这类支架不需要单独开模定制，标准化的孔位设计可以直接适配市面上绝大多数的标准775直流电机，不管是高转速版本还是低转速大扭矩版本，只要电机前端的安装止口尺寸、端盖固定孔位符合通用775电机的标准，就能直接安装使用，省去了自行设计支架、画图加工的时间成本。对于做小型设备开发的结构工程师来说，这种标准化的固定件可以直接纳入选型库，在做动力单元布置的时候不用从零开始设计安装结构，只需要预留出对应的底板安装空间，就能快速完成动力部分的结构集成，大幅缩短样机开发的周期。很多DIY爱好者在做小型工具改装的时候，往往会忽略电机支架的刚性问题，用薄铁皮或者塑料件做固定，结果电机一运转就出现整个机架共振、噪音大、输出精度差的问题，这款钢制支架的折弯结构本身就有很好的抗扭刚性，安装完成后整个电机的支撑非常稳固，能有效吸收电机运转时产生的高频振动，降低整个设备的运行噪音，也能提升输出端的传动稳定性。
