130mm改良版机器人金属轮结构设计

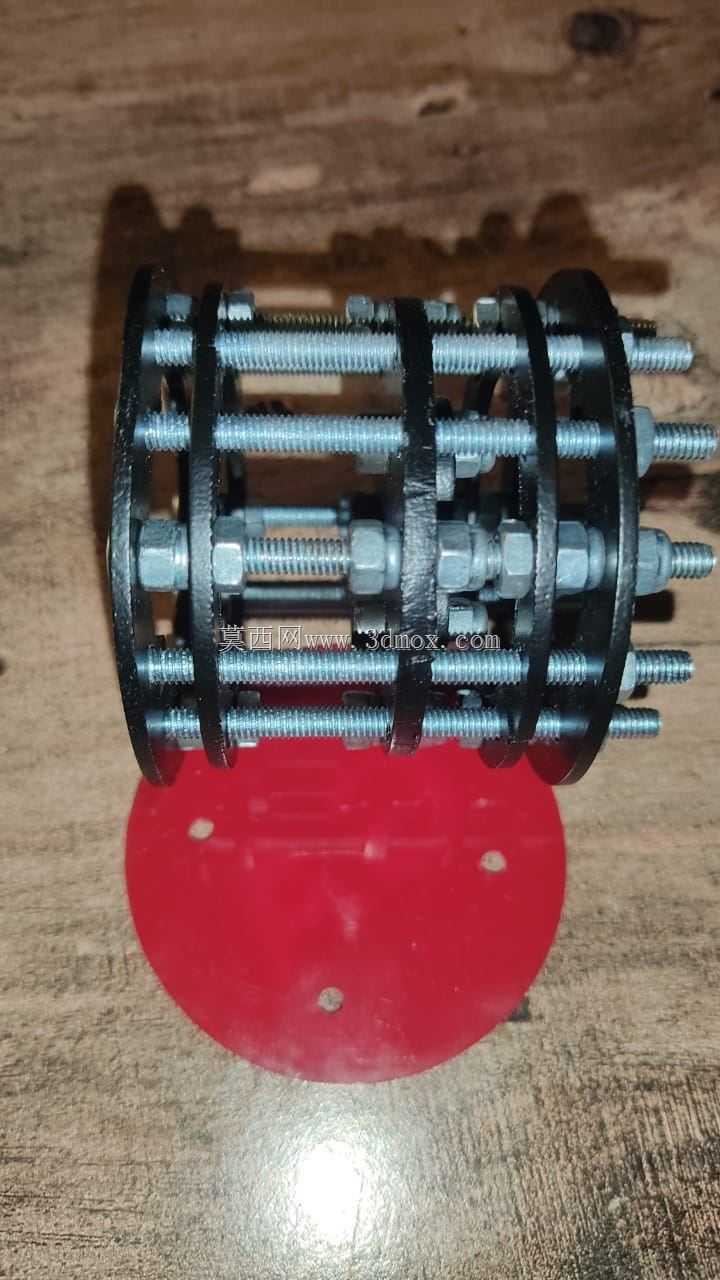

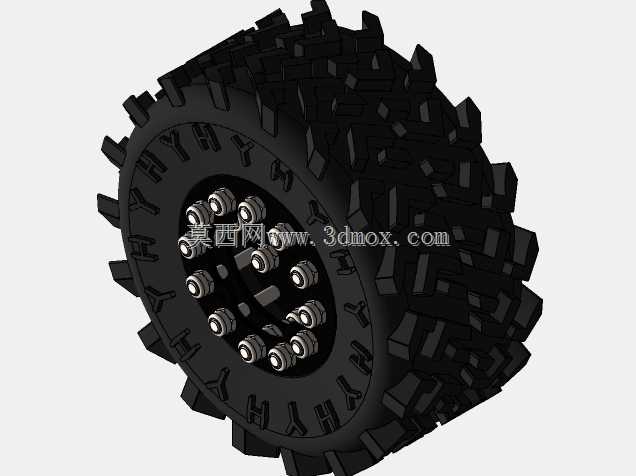

在移动机器人行走机构的选型与设计环节，轮体结构的可靠性直接决定整机的负载上限与复杂地形通行能力，常规塑料材质机器人轮在持续重载、颠簸路面工况下，轮辐与轮毂衔接位置易出现应力集中开裂问题，长期运行后轮齿磨损快、同轴度偏差逐步累积，会直接导致行走跑偏、驱动负载陡增等故障。这款130mm规格的改良金属轮，正是针对常规塑料轮的失效痛点做的结构优化，核心受力部件采用金属材质替代原有塑料结构，从根源上解决重载下轮体断裂的问题。

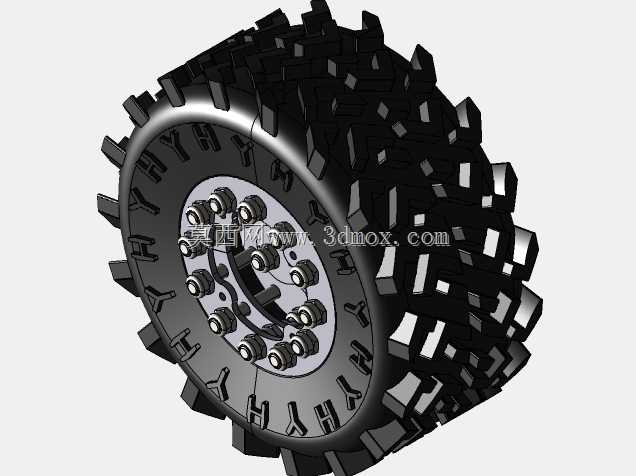

从实际应用场景来看，该轮体适配中小型巡检机器人、教学竞赛机器人、轻型仓储搬运AGV的行走单元，尤其适合需要在硬质粗糙路面、少量碎石杂物的厂区地面、实验室拼接地板等场景运行的设备，轮面的防滑齿形经过齿形角度优化，既可以保证在光滑环氧地坪上有足够的静摩擦力避免起步打滑，也能在轻微不平整的路面上通过齿形的形变补偿保证接地面积稳定，不会出现轮体跳动导致的传感器数据采集偏差。

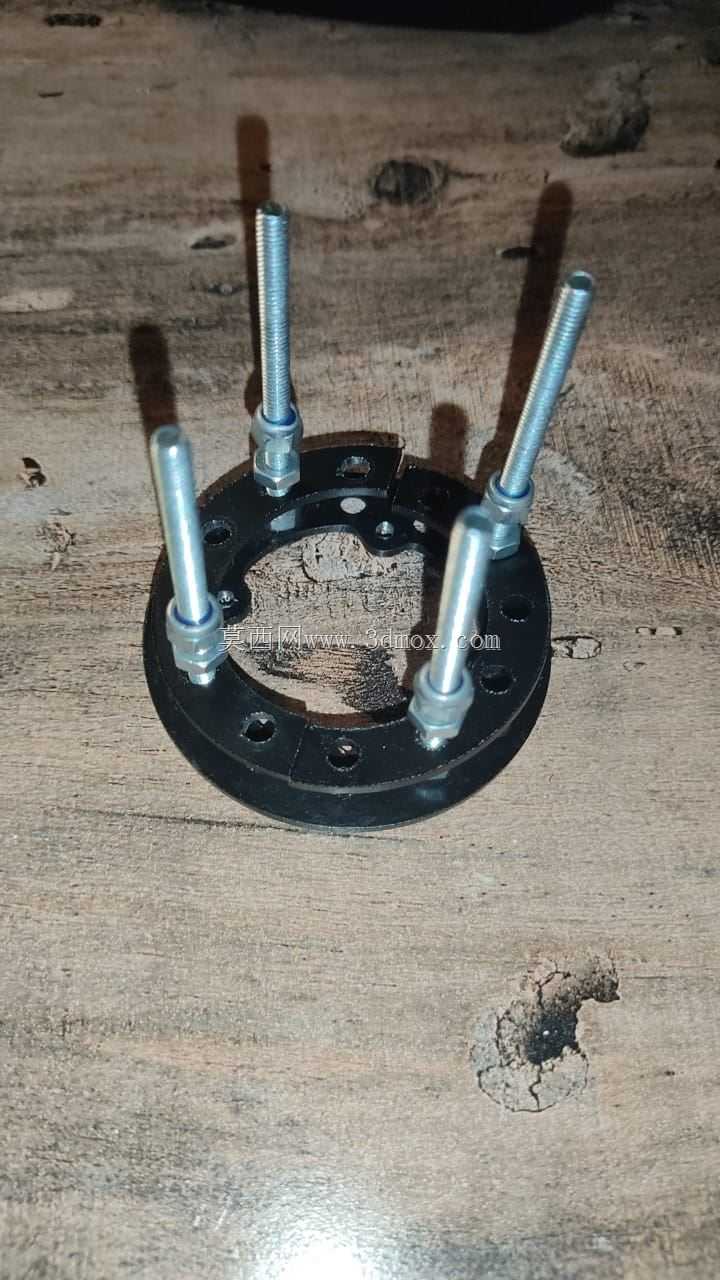

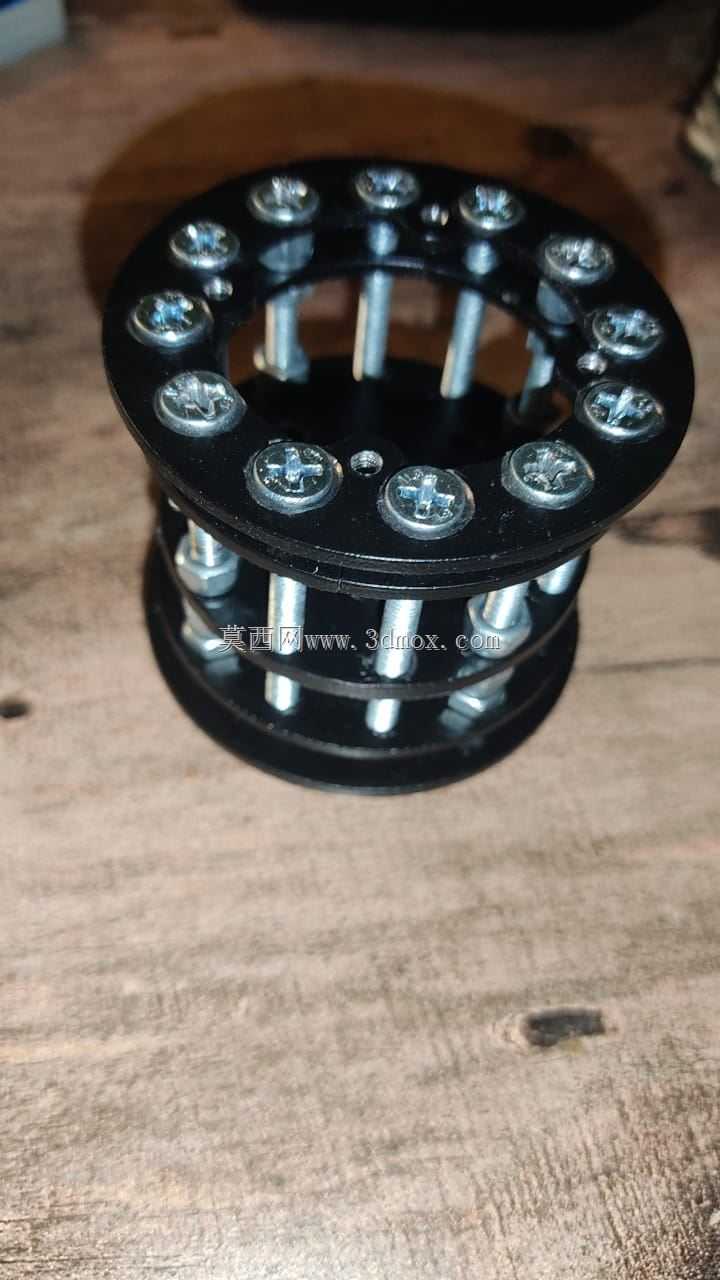

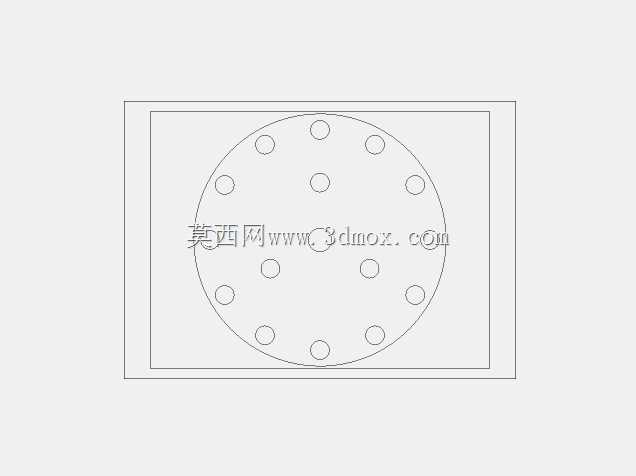

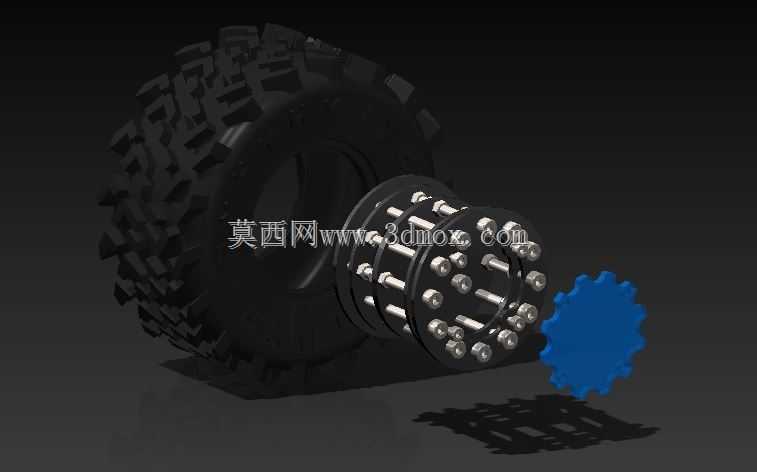

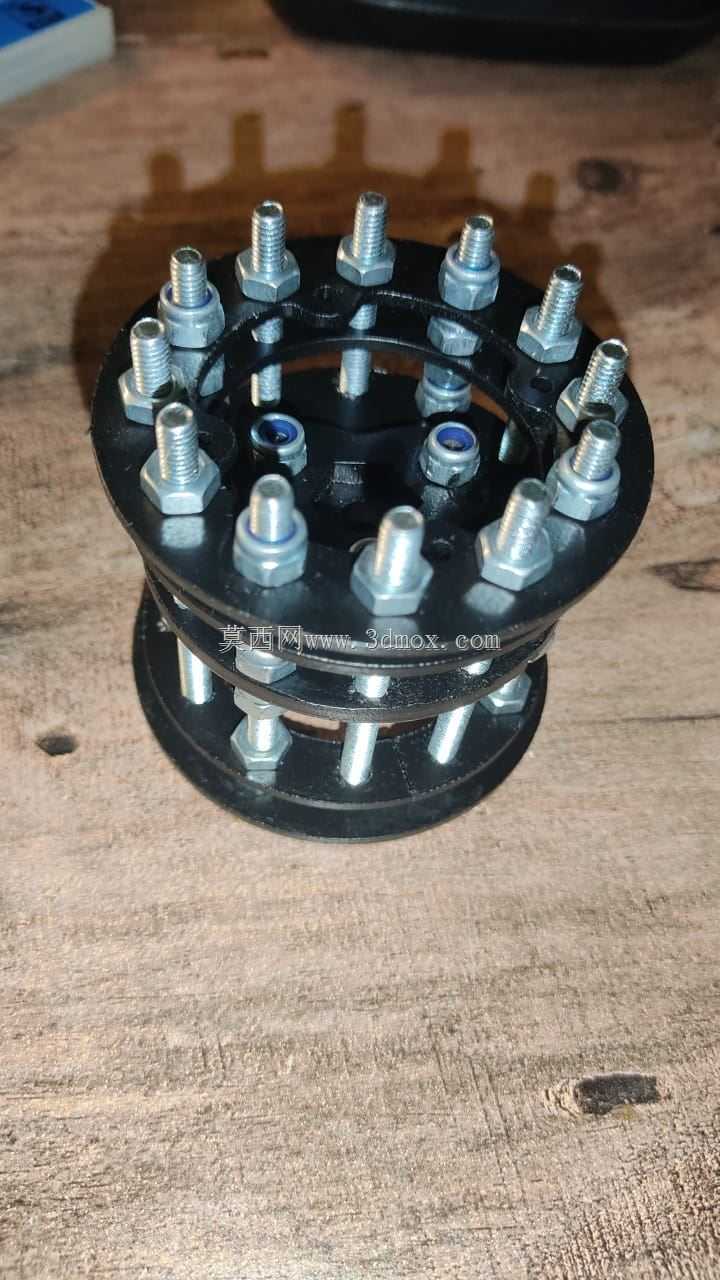

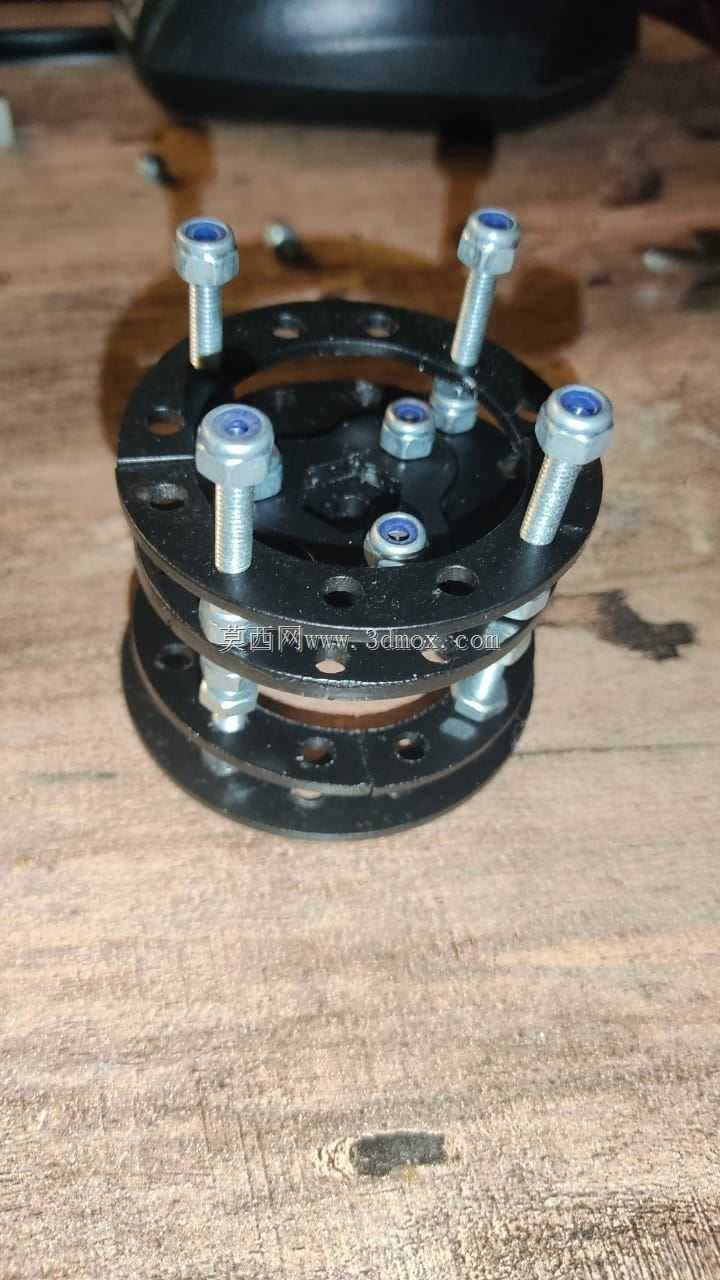

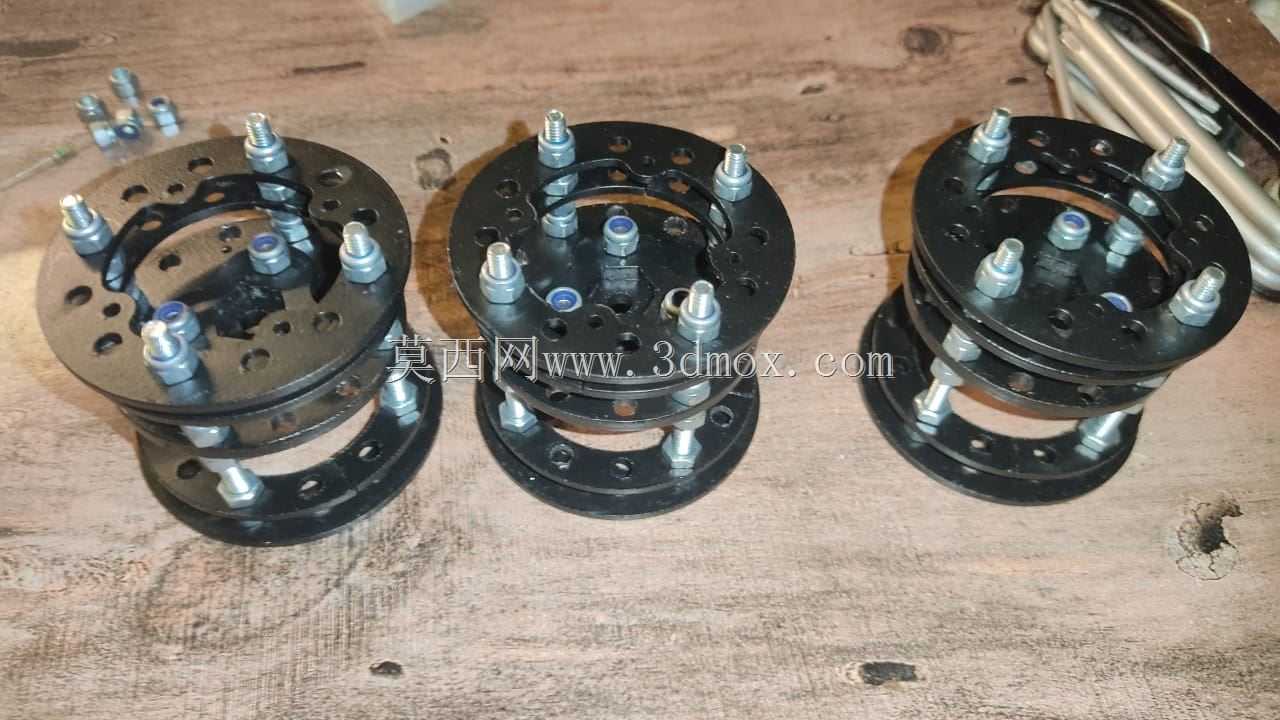

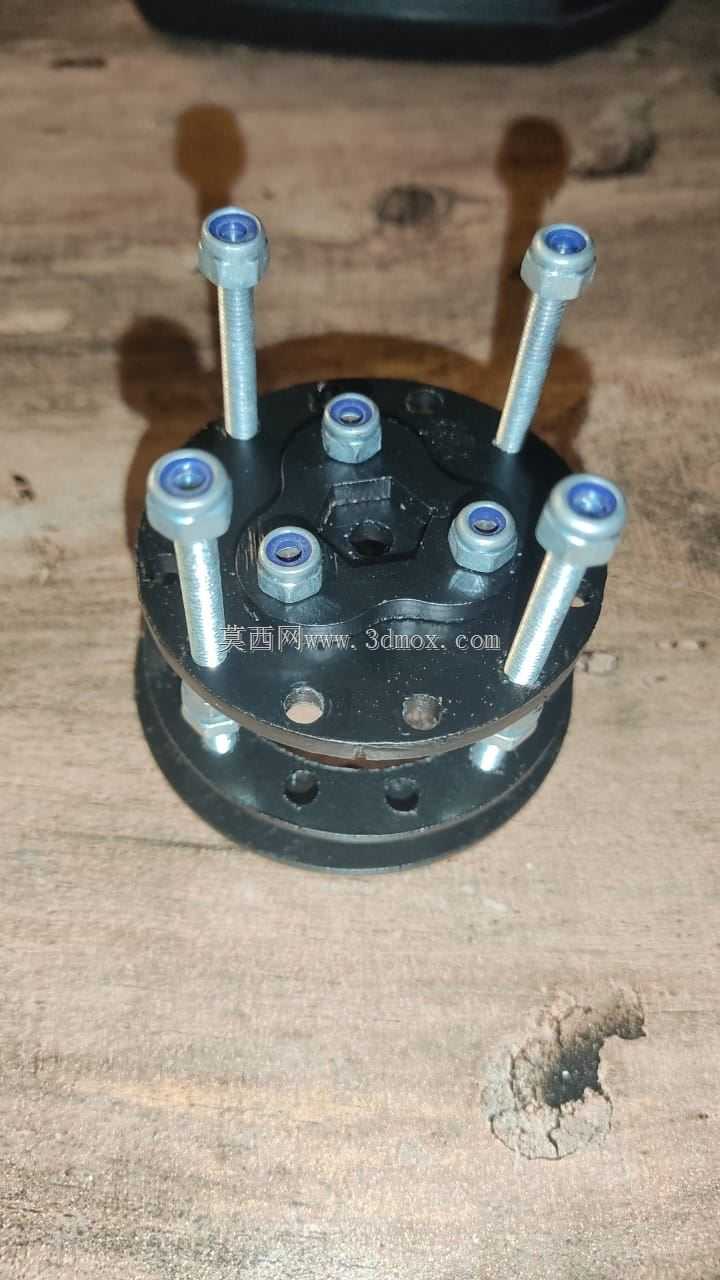

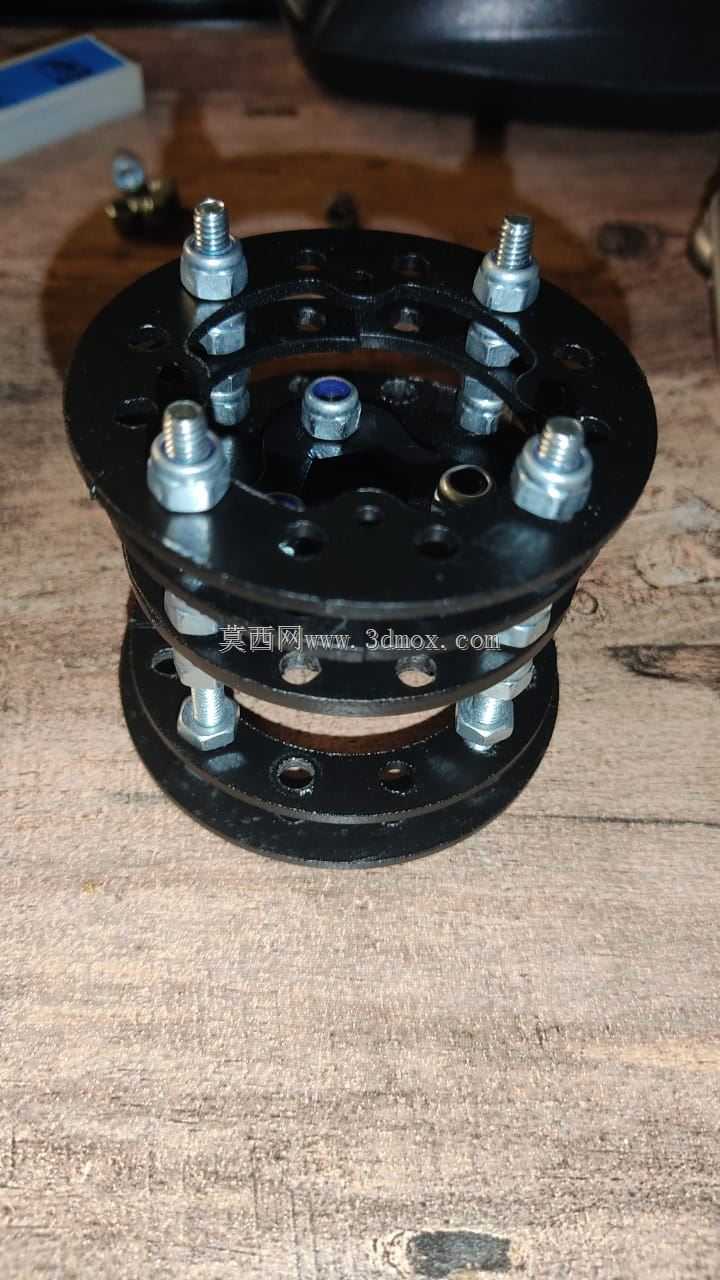

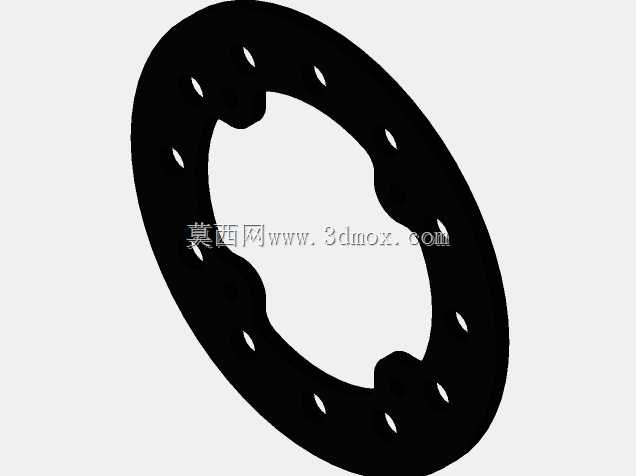

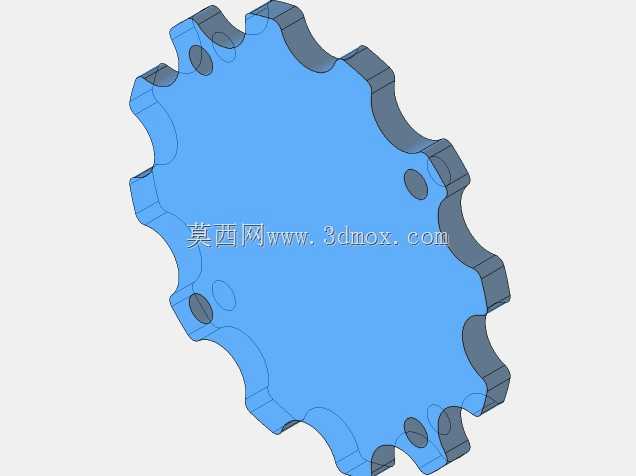

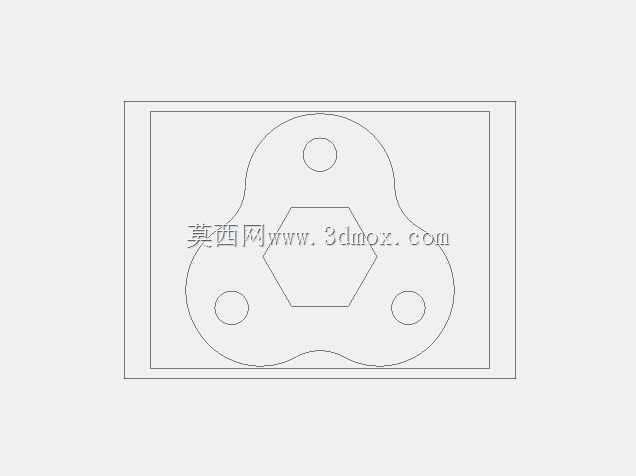

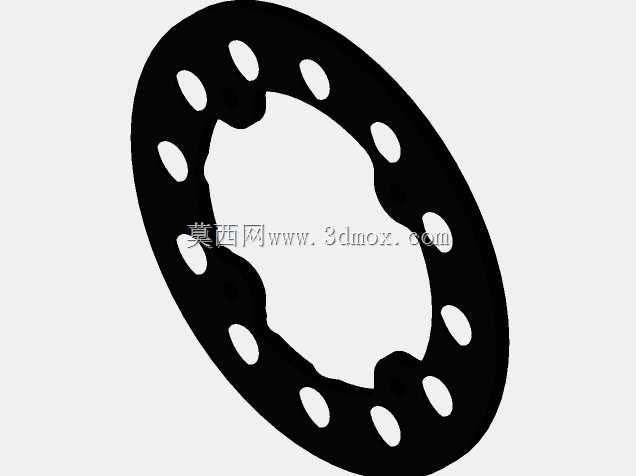

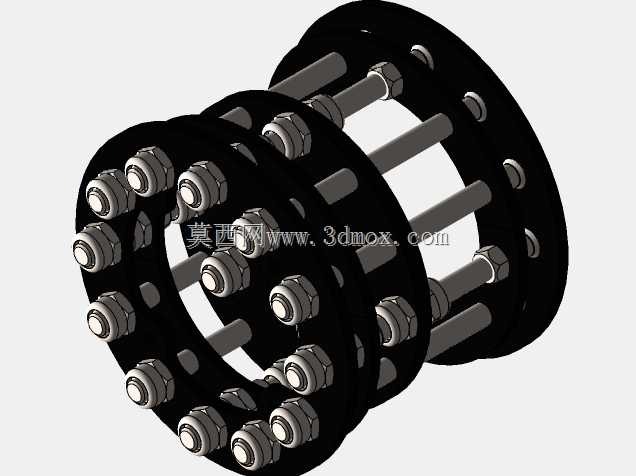

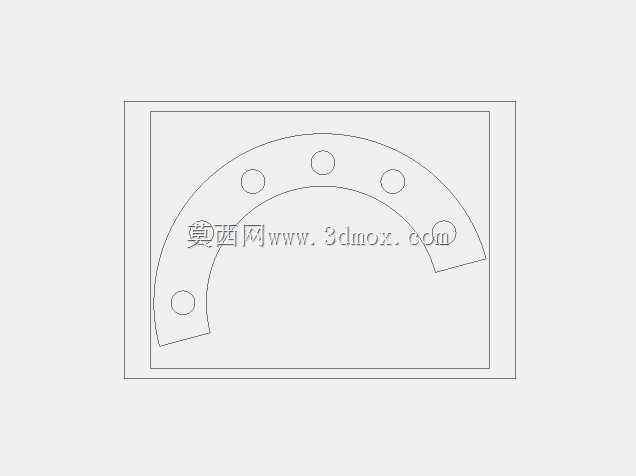

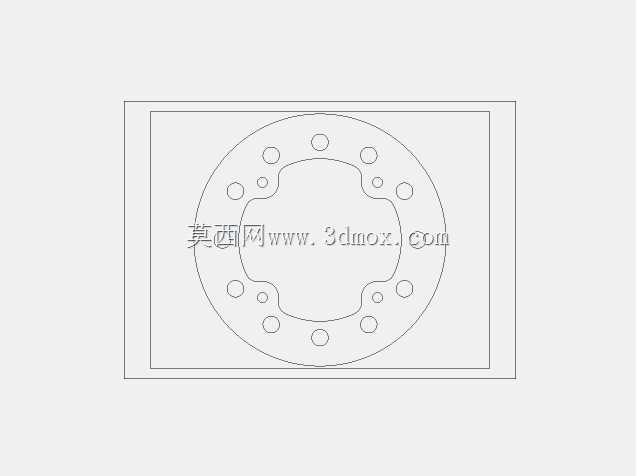

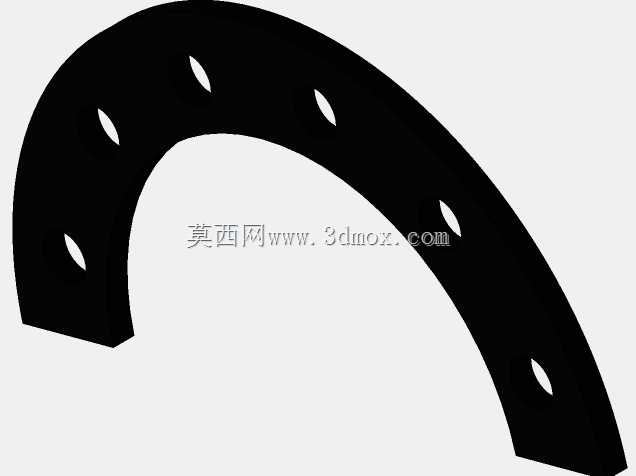

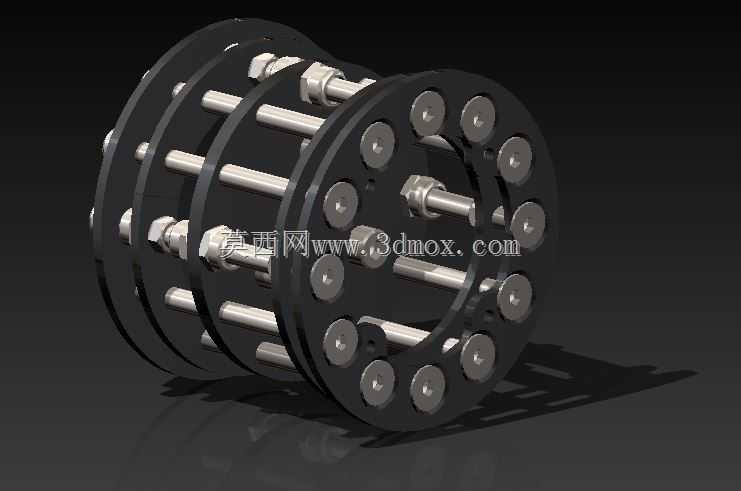

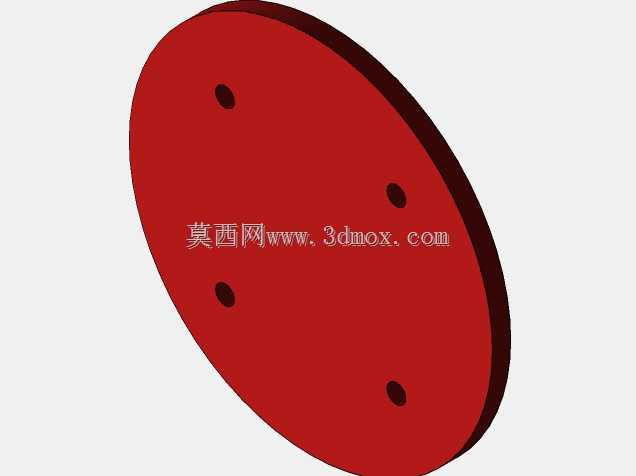

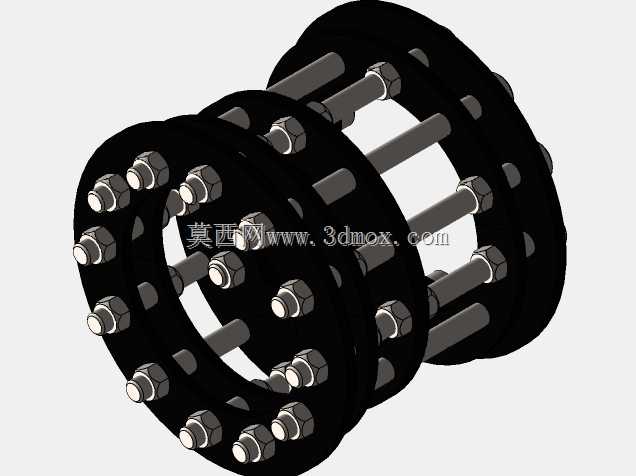

结构设计层面，轮圈部分采用2mm与3mm厚度的金属板材经激光切割成型，不同厚度的板材分别承担不同受力功能：3mm板材作为轮圈的主受力环，承担径向负载与冲击载荷，2mm板材作为轮齿的安装基底与侧向定位结构，两层板材通过定位孔同轴装配后焊接固定，既保证了整体结构强度，又不会过度增加轮体自重，避免给驱动电机带来额外的负载负担。主塑料轮体部分作为轮齿的承载基体，与金属轮圈通过周向均匀分布的定位卡槽实现无相对转动配合，轮毂位置采用多颗钢珠做滚动衔接结构，既可以保证轮体相对安装轴的转动顺滑度，又能承受一定的轴向窜动载荷，适配不同安装支架的公差偏差。

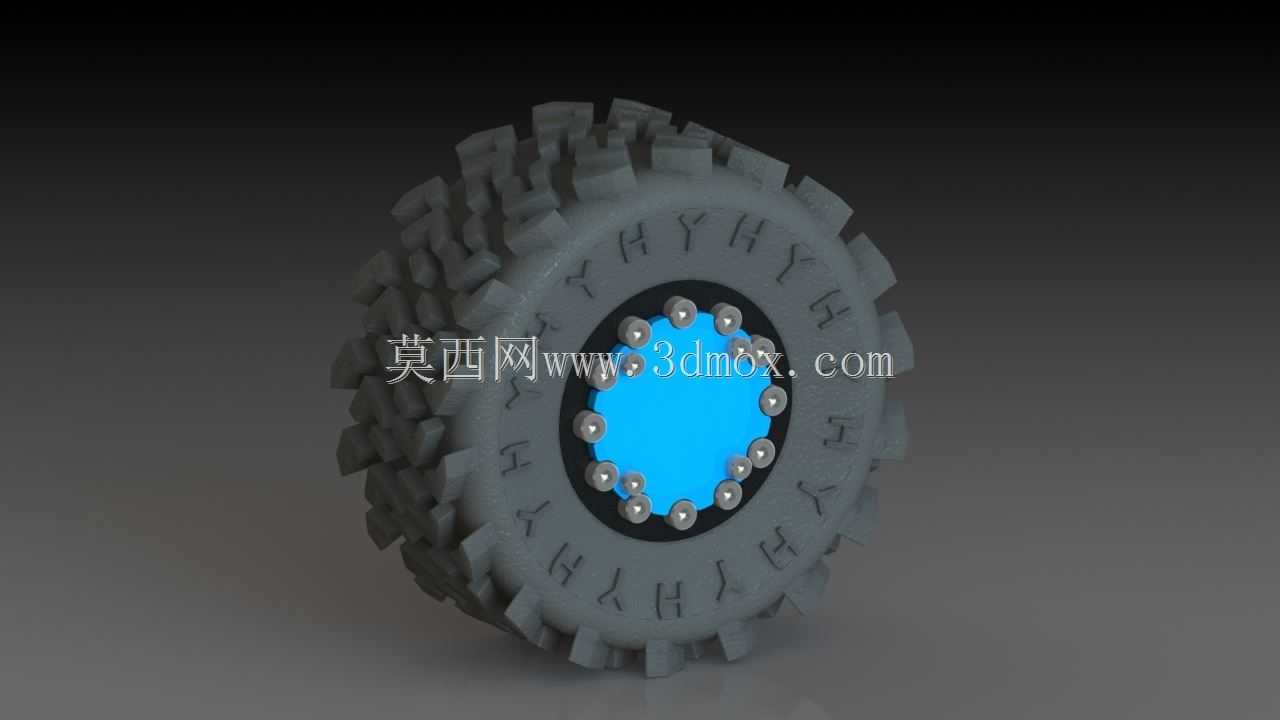

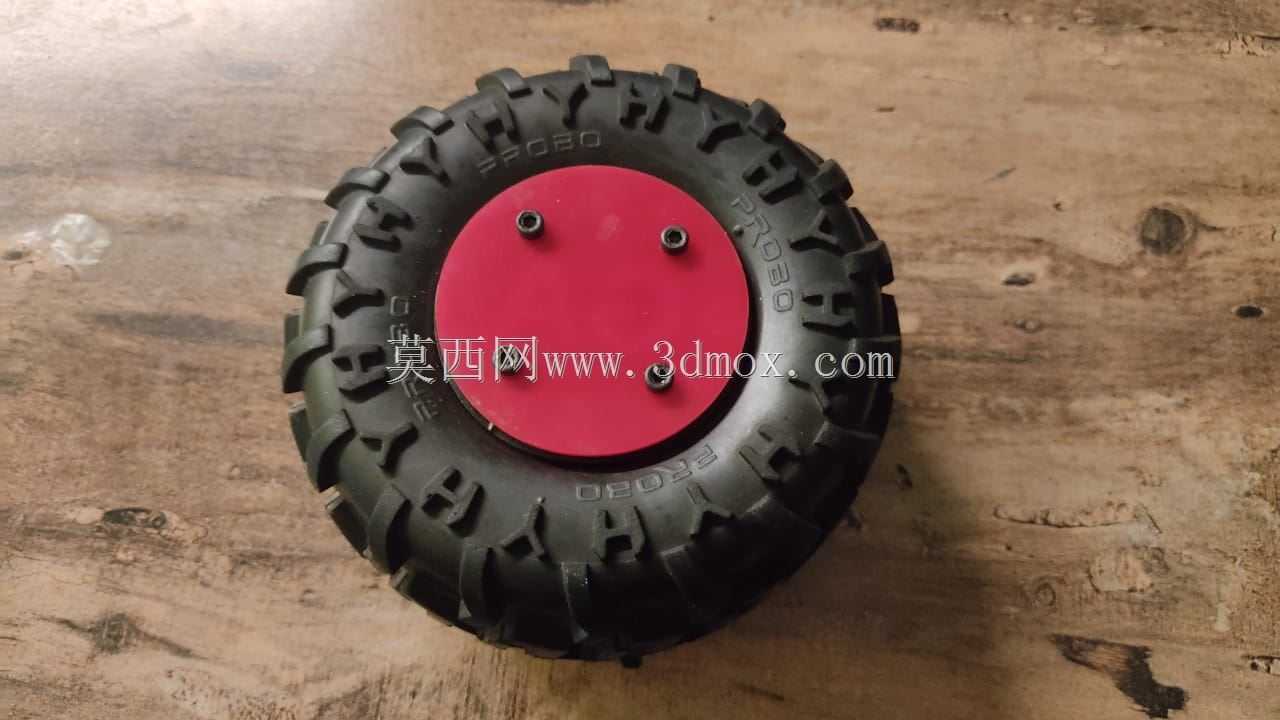

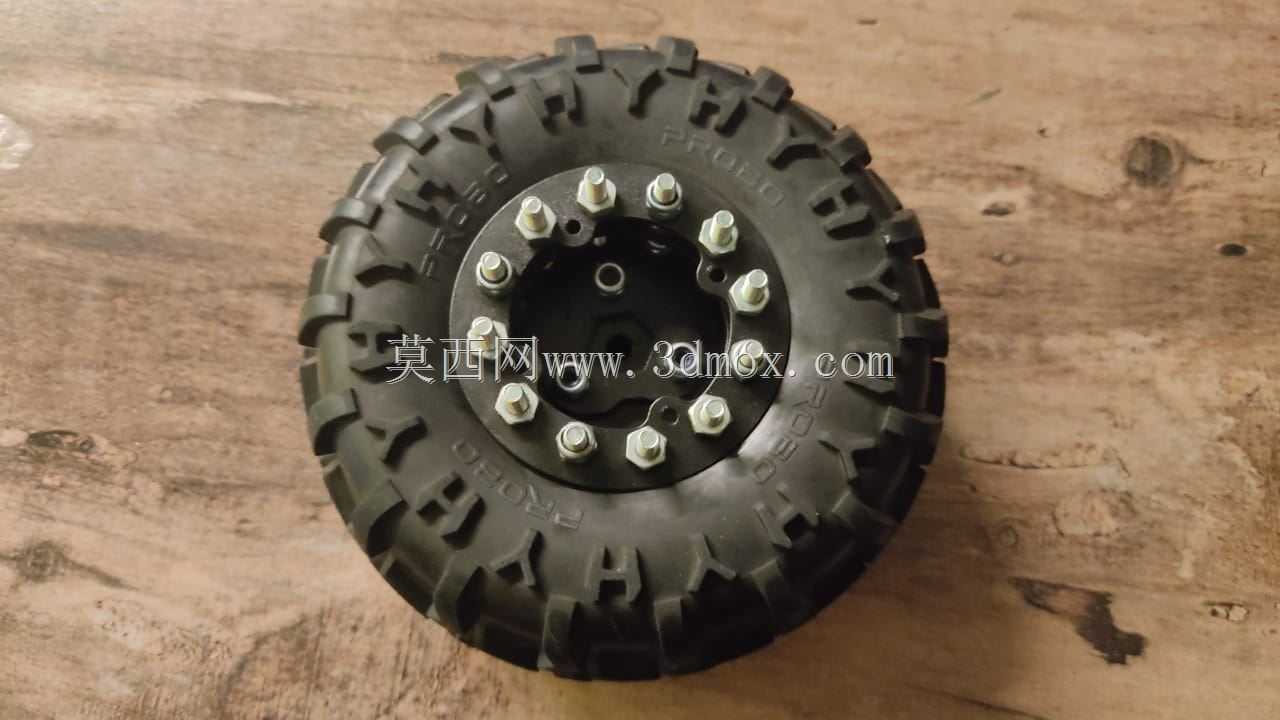

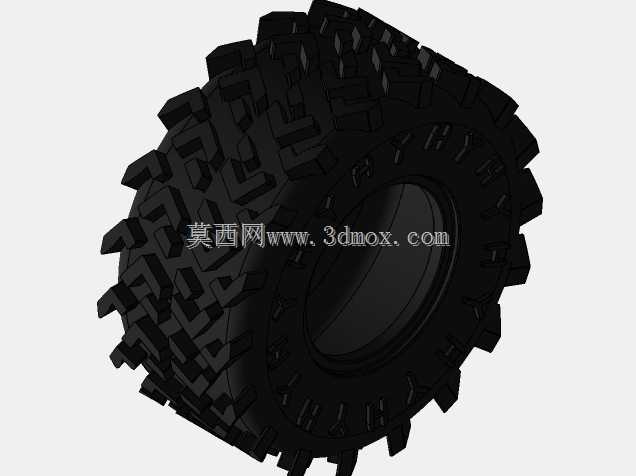

尺寸与安装边界方面，该轮体外径为130mm，轮体整体宽度为55mm，安装时需要预留的径向空间不小于135mm，轴向安装空间不小于60mm，轮毂的安装孔位适配常规小型机器人驱动轴的标准尺寸，周向的固定孔位间距符合通用机器人轮系的安装规范，不需要额外做转接件即可直接替换同尺寸的常规塑料轮，降低设备改造的设计与加工成本。轮面的防滑齿采用等距周向分布，每个齿的拔模角度经过优化，注塑成型时脱模顺畅，不会出现齿形缺料、飞边过多的问题，装配后整体动平衡偏差控制在小范围内，高速转动时不会出现明显的振动，不会影响机器人本体上搭载的精密传感器正常工作。

从实际测试的运行表现来看，该结构的轮体在额定负载下连续运行时，金属轮圈没有出现形变、开裂问题，轮齿的磨损量远低于全塑料结构轮体，在遇到小幅度路面冲击时，金属轮圈可以将冲击力均匀分散到整个轮体结构上，不会出现局部应力过大导致的轮辐断裂问题。轮毂位置的滚动衔接结构经过润滑处理后，转动阻力小，长时间运行没有出现卡滞、异响问题，安装时只需要将轮体对准驱动轴推入，锁紧轴向固定螺丝即可完成装配，对装配人员的技术要求低，适合批量生产的机器人产品做标准化配套。
