多轮组船用拖运承载车架结构设计

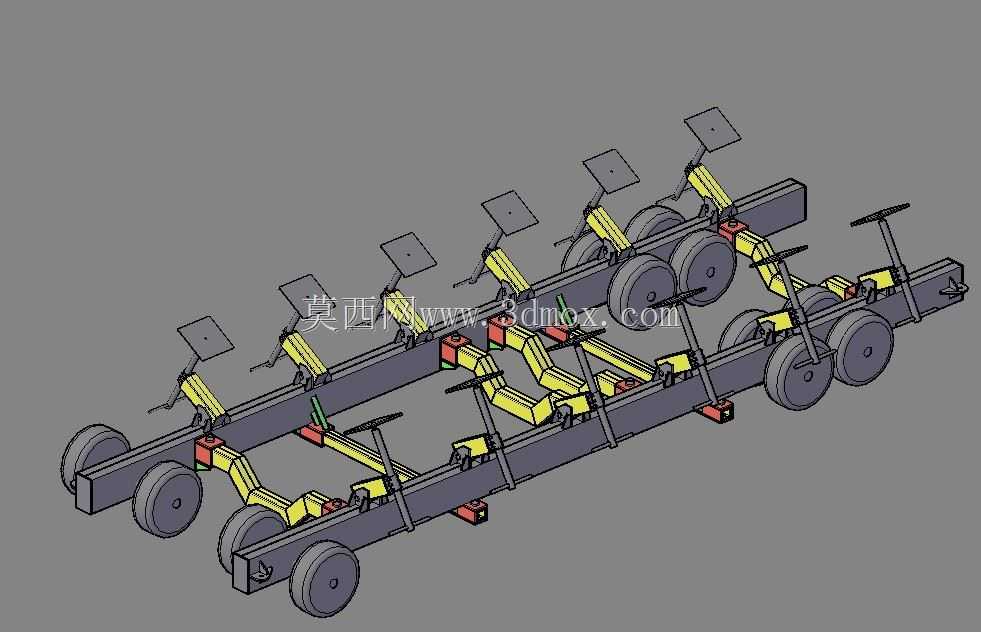

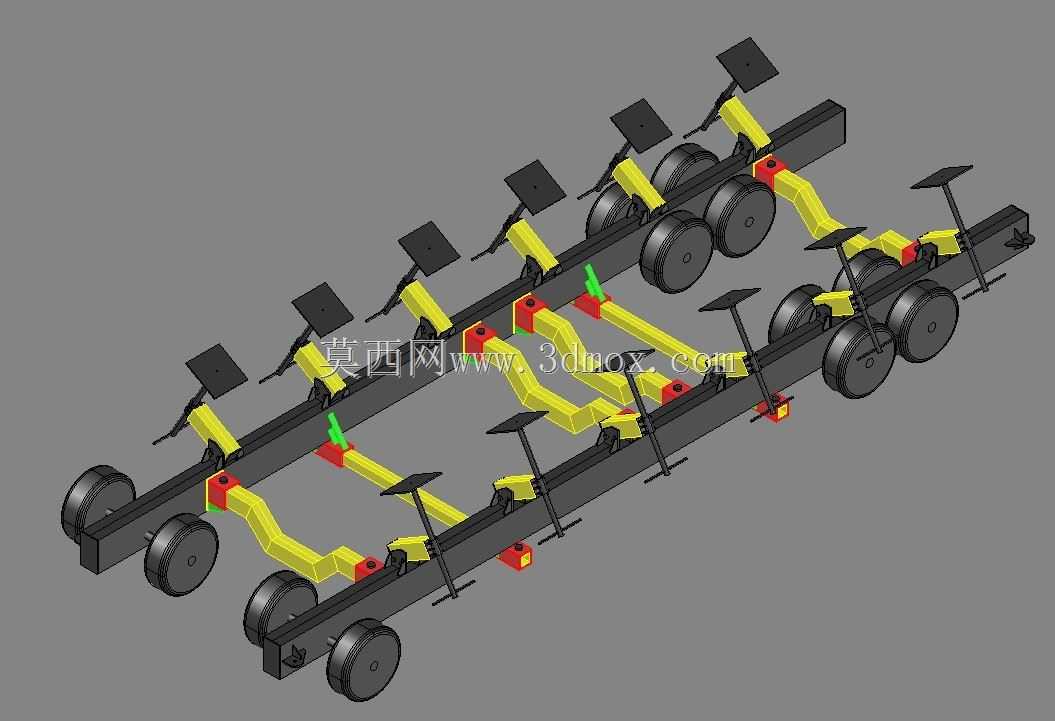

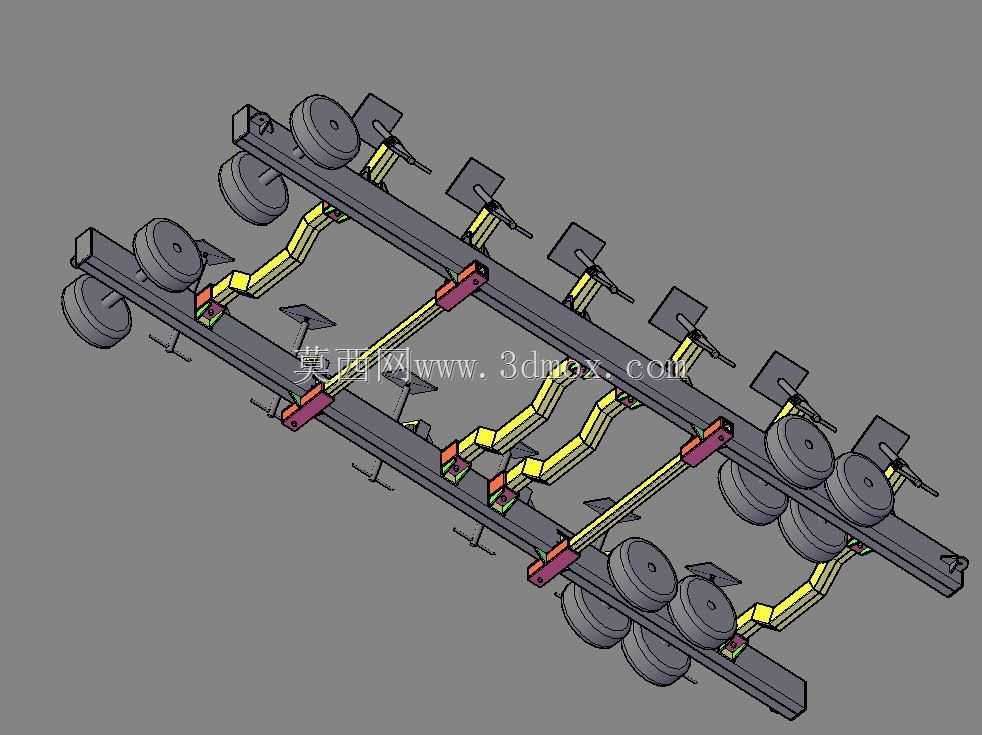

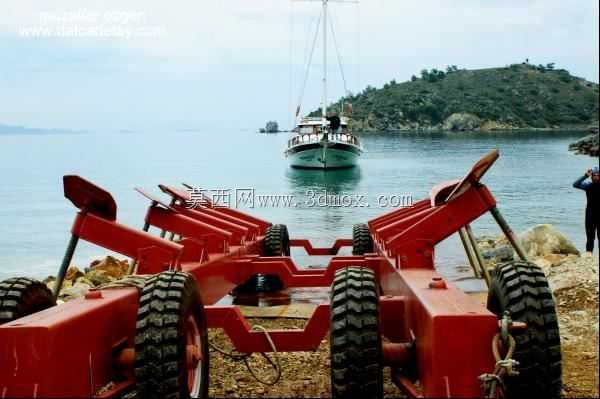

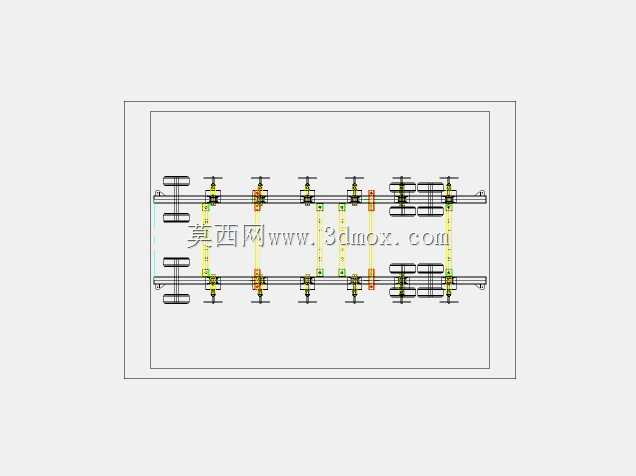

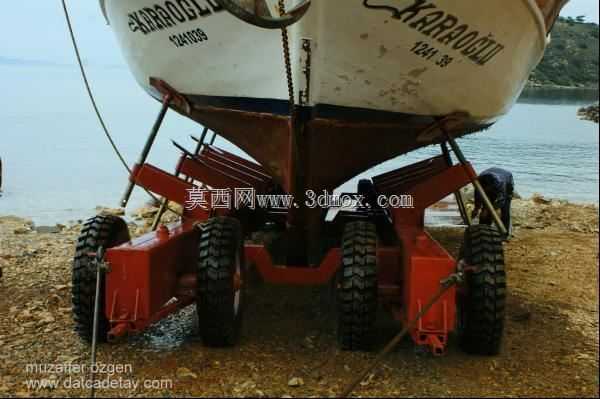

在船舶修造、内河码头运维、游艇俱乐部日常作业场景中，小型船舶的陆域转运始终是影响作业效率的核心环节，这类船用拖运车架正是为适配该类场景开发的专用承载结构，区别于普通平板拖运设备，其结构设计完全围绕船体曲面承载、重载分散、路面适配三个核心需求展开。从结构布局来看，整车采用双纵梁作为核心承载基体，纵梁截面选用矩形空心型钢，在保证整体抗弯扭性能的同时控制自重，纵梁长度方向根据常见6-8米小型船体的支撑点位，均匀布置8组独立轮组悬架单元，每侧纵梁对应4组轮组，单组轮组配备双实心橡胶行走轮，整车合计16个行走轮，这种多轮组布局可以将船体总重均匀分散到每个接地轮上，单轮接地比压控制在0.15MPa以内，即使在码头硬化铺装、临时砂石路面通行时也不会出现轮组沉陷、局部过载变形的问题。

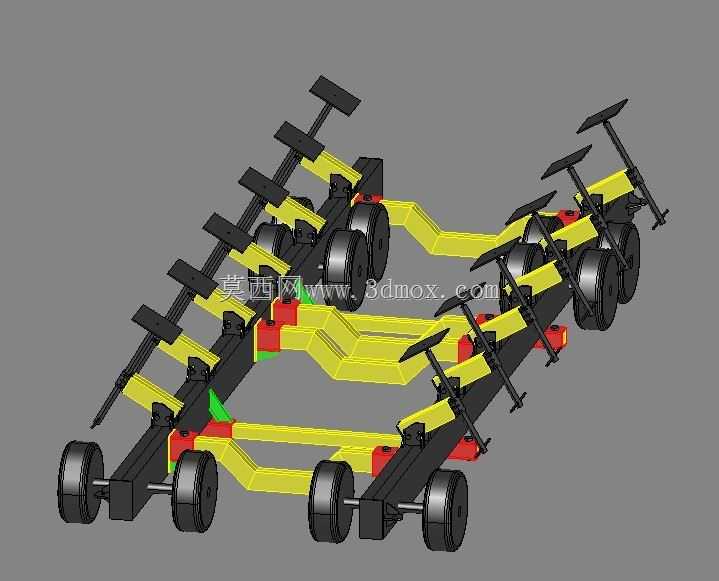

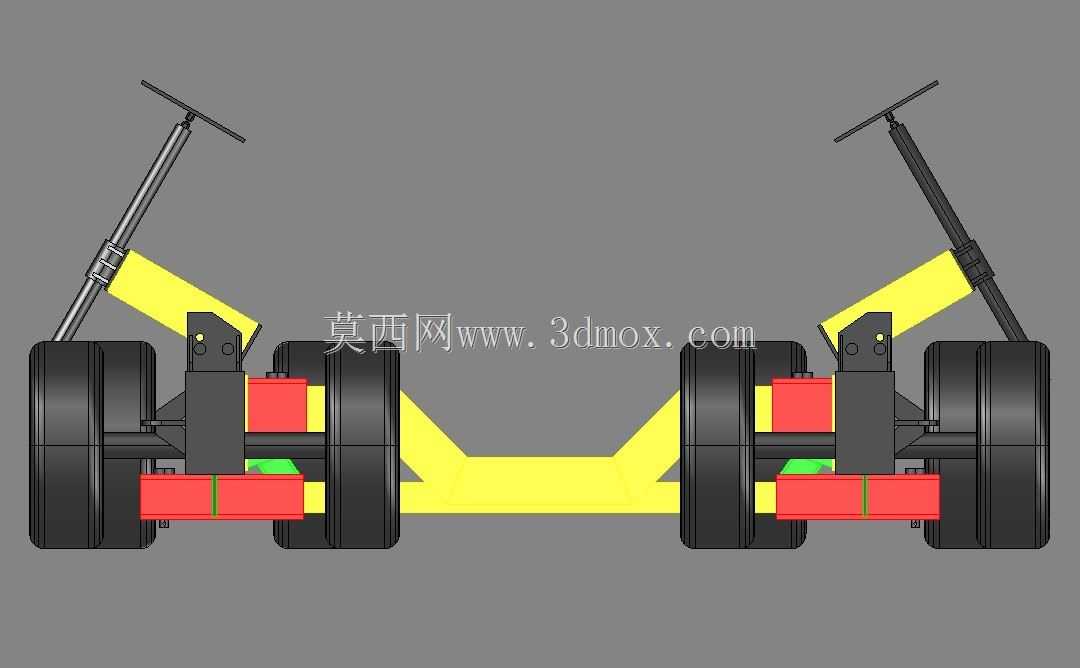

每组轮组与纵梁的连接部位都设计了独立的摆动臂结构，摆动臂与纵梁通过铰接销轴连接，铰接部位预留15度的上下摆动余量，配合摆动臂与纵梁之间的缓冲支撑件，当拖运过程中遇到路面不平整、局部凸起或凹陷时，单组轮组可以自适应调整接地高度，始终保证所有轮组贴合地面，不会出现个别轮组悬空导致的局部载荷激增，同时也能避免船体因为车架颠簸出现局部应力集中，保护船体外壳尤其是玻璃钢材质船体的结构完整性。纵梁上方对应每个轮组的位置，设置了可调节高度的船体支撑座，支撑座顶面采用倾斜式仿形设计，贴合小型船舶底部的V型或圆弧型曲面，支撑座与纵梁之间通过螺栓连接，预留了300mm的高度调节行程，可以根据不同船型的底部线型、重心高度调整支撑点位，支撑座表面覆盖10mm厚的橡胶垫层，避免硬接触刮伤船体漆面。

车架前端设置了牵引连接架，连接架上预留标准拖挂销孔，可以匹配码头常用的牵引车、叉车等动力设备的牵引接口，牵引架与纵梁之间采用斜向加强筋焊接固定，保证牵引过程中拉力均匀传递到两根纵梁上，不会出现牵引部位撕裂变形。车架尾部设置了可翻转的登船支撑跳板，当船舶需要上下拖车时，放下跳板即可形成平缓的过渡坡道，无需额外吊装设备辅助，拖运状态下跳板可以向上翻转锁定，避免通行过程中剐蹭地面。从安装边界来看，整车总宽度控制在2.5米以内，符合厂区、码头内部道路的通行宽度要求，空载状态下车架总高度为0.8米，支撑座调节到最高位置时总高度为1.1米，匹配常规小型船舶的坐底高度，牵引销的离地高度为400mm，和通用工业牵引车的牵引接口高度完全适配，不需要额外改装牵引设备。

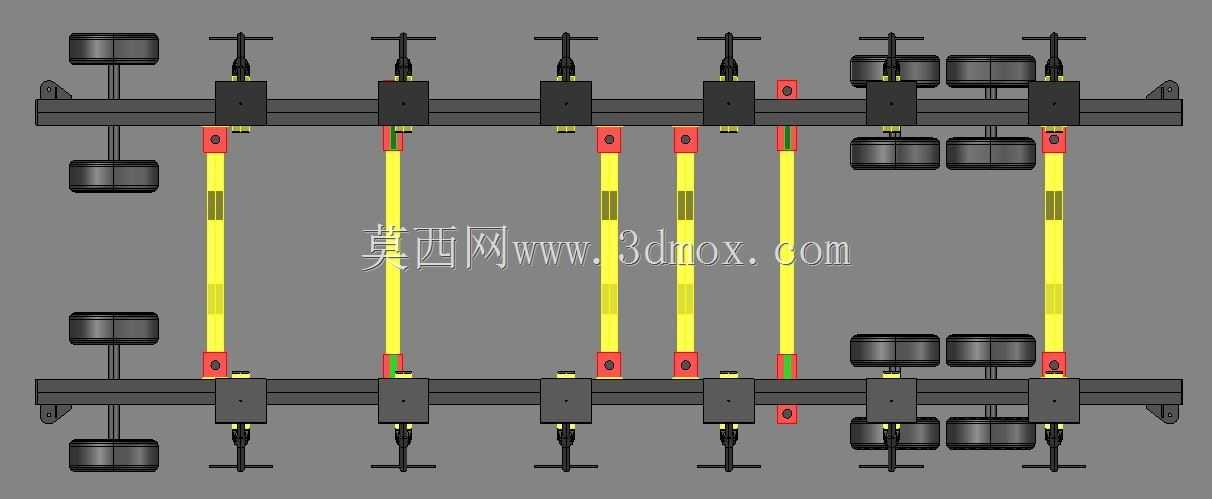

设计过程中针对轮组铰接部位做了耐磨处理，铰接销轴采用40Cr材质调质处理，表面淬火硬度达到HRC45-50，轴套选用自润滑铜套，日常作业过程中不需要频繁加注润滑脂即可保证摆动顺畅，降低运维工作量。纵梁之间每隔1.2米设置一道横向连接梁，连接梁与纵梁采用满焊连接，保证整车框架的整体刚性，避免长距离拖运过程中纵梁出现外张或内收变形。所有轮组的轮轴都采用双轴承支撑结构，轴承选用密封型深沟球轴承，可以阻挡码头环境中的沙尘、水汽进入轴承内部，延长轮组的使用寿命。在实际作业场景中，这类拖运车架可以承担3吨以内小型船舶的陆域转运、停放支撑作业，既可以在船舶下水、上岸过程中作为过渡承载设备，也可以作为船舶长期陆地存放的支撑支架，相比传统的固定支架，其可移动特性可以灵活调整船舶停放位置，提升码头场地的利用率。针对不同吨位的船型，还可以通过调整纵梁截面厚度、轮组数量来拓展承载能力，基础款结构的模块化设计可以快速衍生出不同承载等级的系列产品，减少重复设计的工作量。
