畜牧饲料粉碎用五叶刀盘转子结构

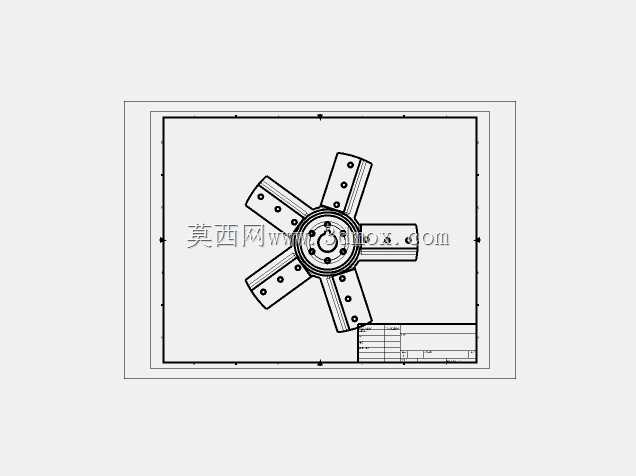

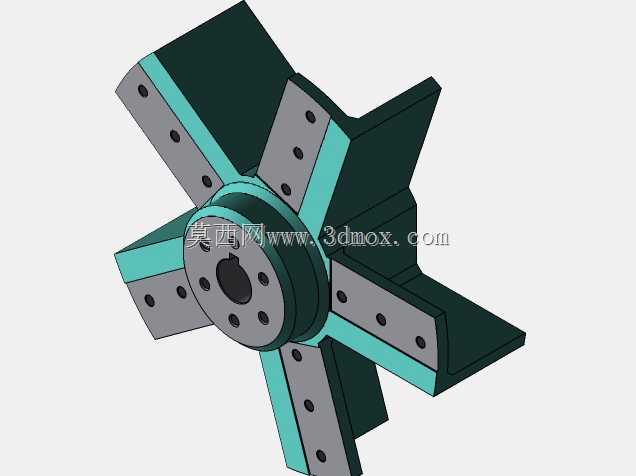

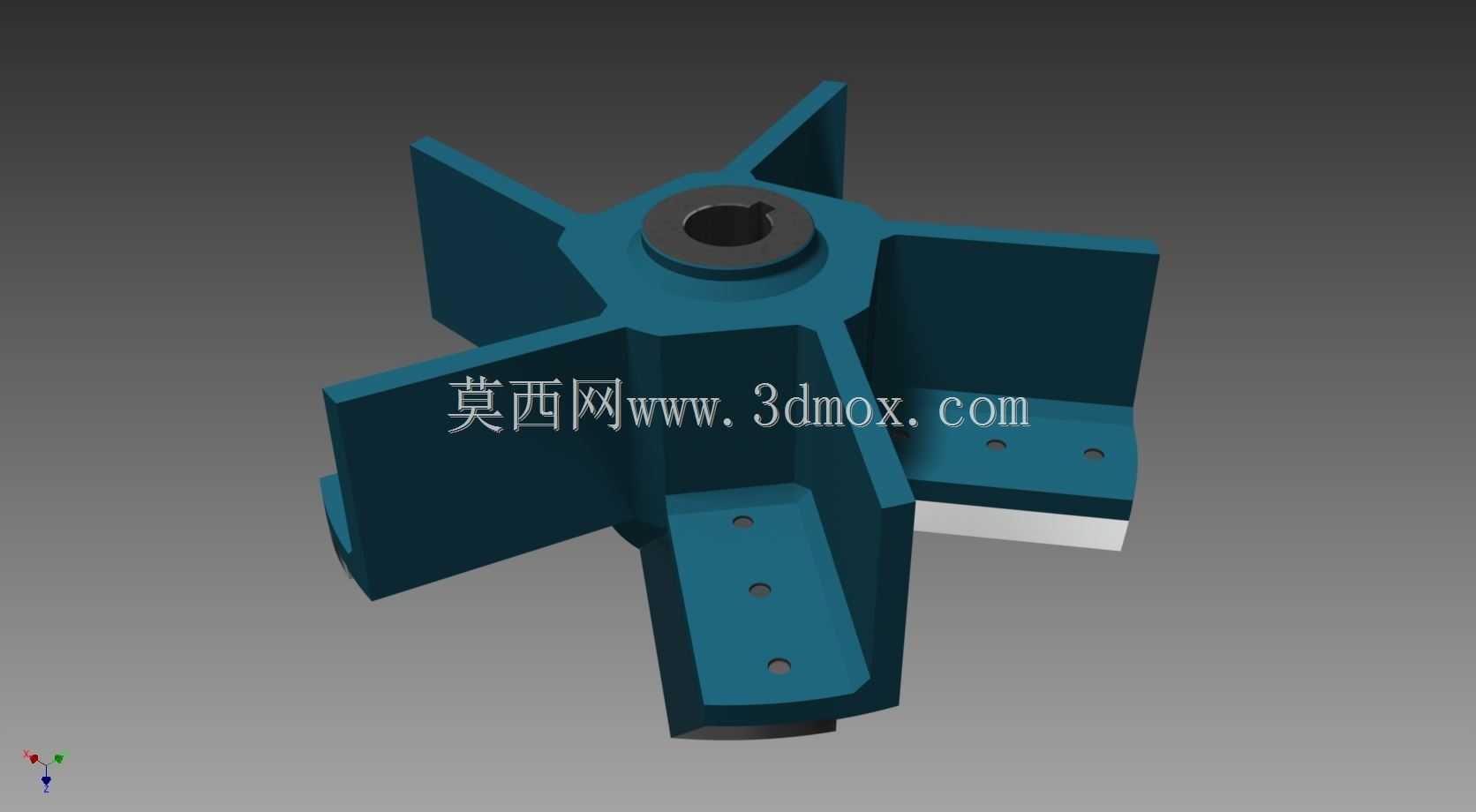

　　该刀盘转子结构是饲料粉碎设备的核心作业部件，主要应用于畜牧养殖场景中青贮秸秆、谷物饲料、块状饲草的粉碎加工工序，直接决定粉碎作业的出料粒度与作业效率。从结构设计来看，整体采用中心轮毂加五组径向刀臂的对称布局，五组刀臂沿轮毂周向均匀分布，相邻刀臂夹角为72度，这种对称排布方式能够保证转子高速运转时的动平衡性能，避免作业过程中出现偏载振动，降低设备轴承座的交变载荷冲击，延长整机易损件的更换周期。中心轮毂位置设计有带键槽的通孔，用于和设备主轴配合传递扭矩，键槽的尺寸匹配通用粉碎设备的主轴输出端规格，安装时可通过平键实现周向固定，配合轴端锁紧结构完成轴向定位，无需额外定制转接法兰，适配多数现有中小型饲料粉碎机的转子安装位。

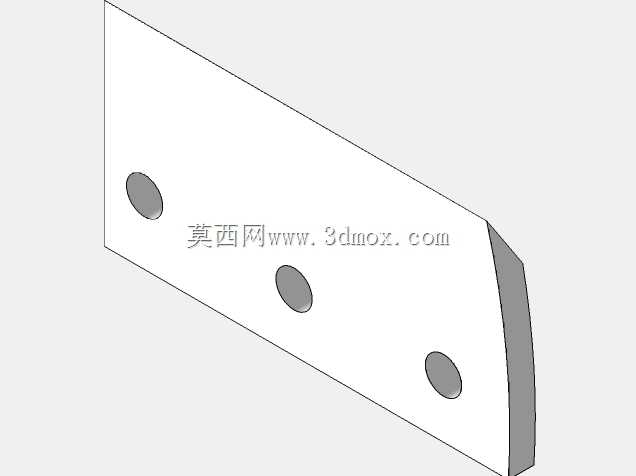

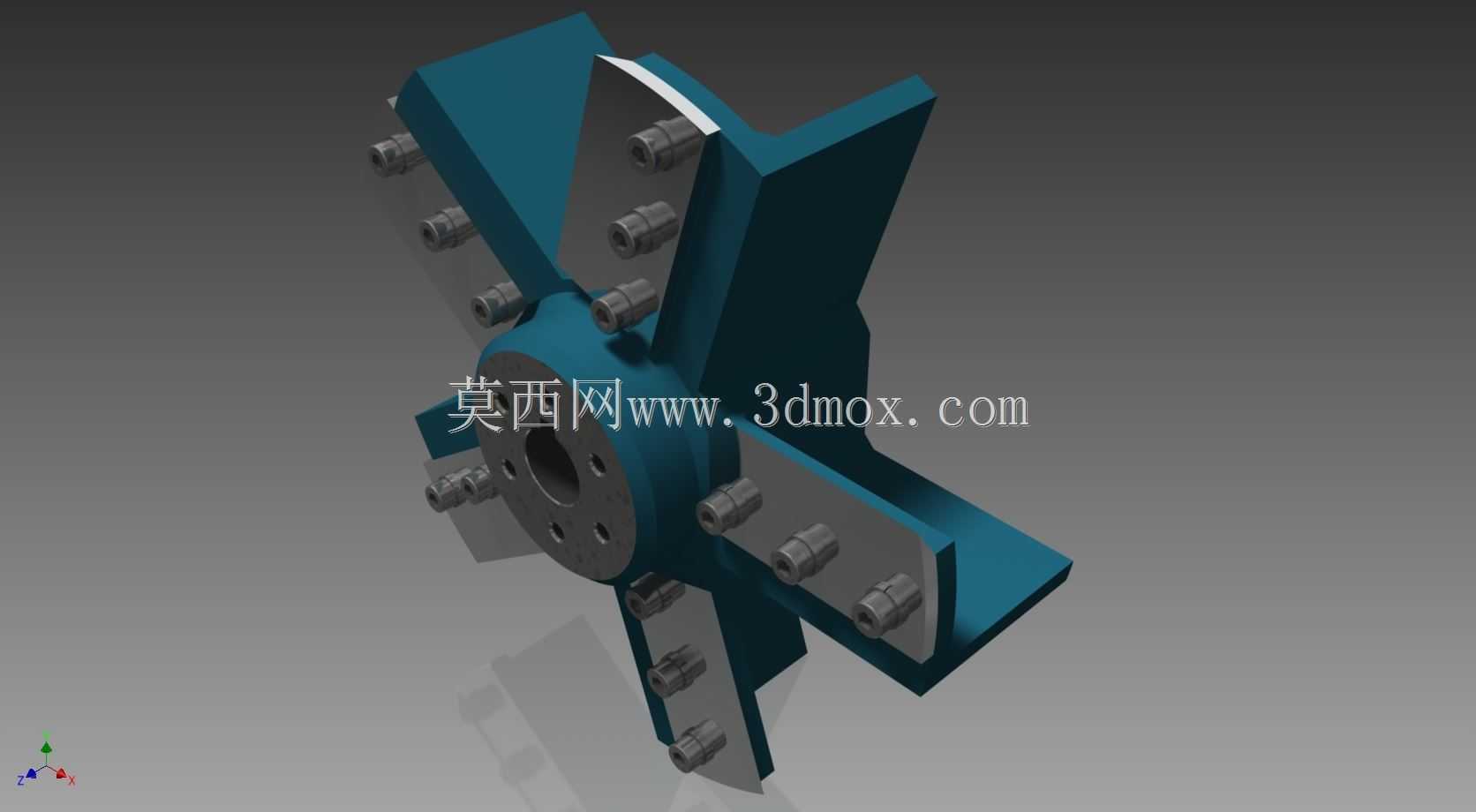

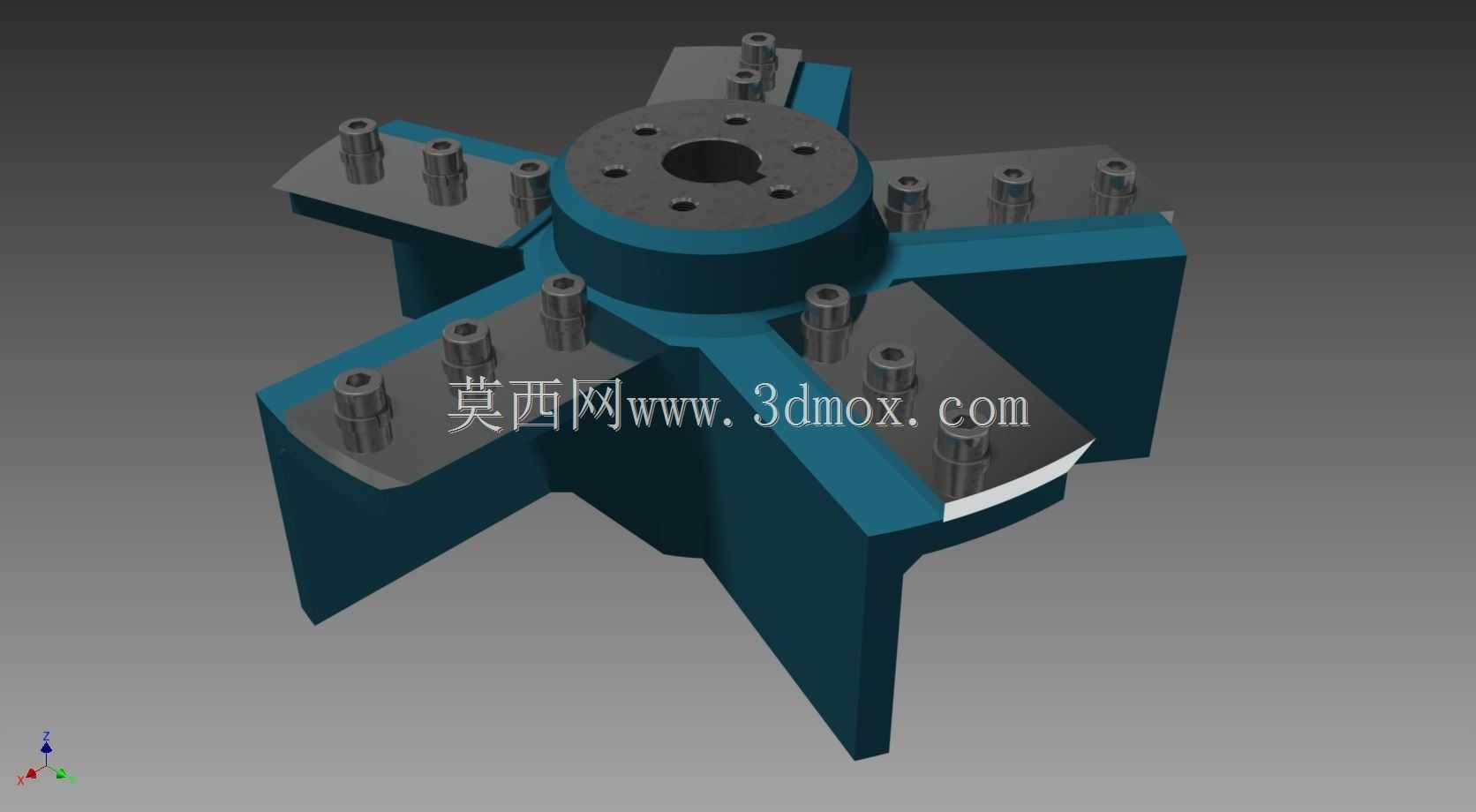

　　每组刀臂的末端设计有带安装孔的刀片固定座，安装孔位采用等距排布的三个通孔设计，可根据实际粉碎需求调整刀片的伸出长度，当处理韧性较高的长秸秆物料时，可将刀片伸出量调大，获得更大的切削线速度；当处理硬度较高的谷物类物料时，可适当减小刀片伸出量，提升刀片安装刚性，避免硬料冲击造成刀片崩裂。刀臂与轮毂的连接位置做了大圆弧过渡处理，避免应力集中导致的结构开裂，因为转子高速运转时刀臂根部承受的离心载荷与切削冲击载荷最大，圆弧过渡能够分散应力传递路径，提升整体结构的抗疲劳强度，即使长时间满负荷作业也不会出现根部断裂的问题。

　　刀片固定座的安装面经过铣削加工，平面度控制在0.1mm以内，保证刀片安装后与固定座完全贴合，避免作业过程中刀片出现晃动，减少连接螺栓的剪切力。从安装边界来看，该转子的最大回转直径适配中小型卧式粉碎机的粉碎腔内径，安装时需保证转子外圆与粉碎腔内壁的间隙保持在10-15mm区间，间隙过小容易出现刀臂碰擦腔壁的问题，间隙过大则会导致物料在腔壁处滞留，无法被有效切削，降低粉碎效率。作业过程中，五组刀臂带动刀片高速旋转，形成连续的切削面，进入粉碎腔的物料在刀片冲击、剪切以及与腔壁衬板的碰撞作用下逐步破碎，达到粒度要求的物料通过腔底的筛网排出。

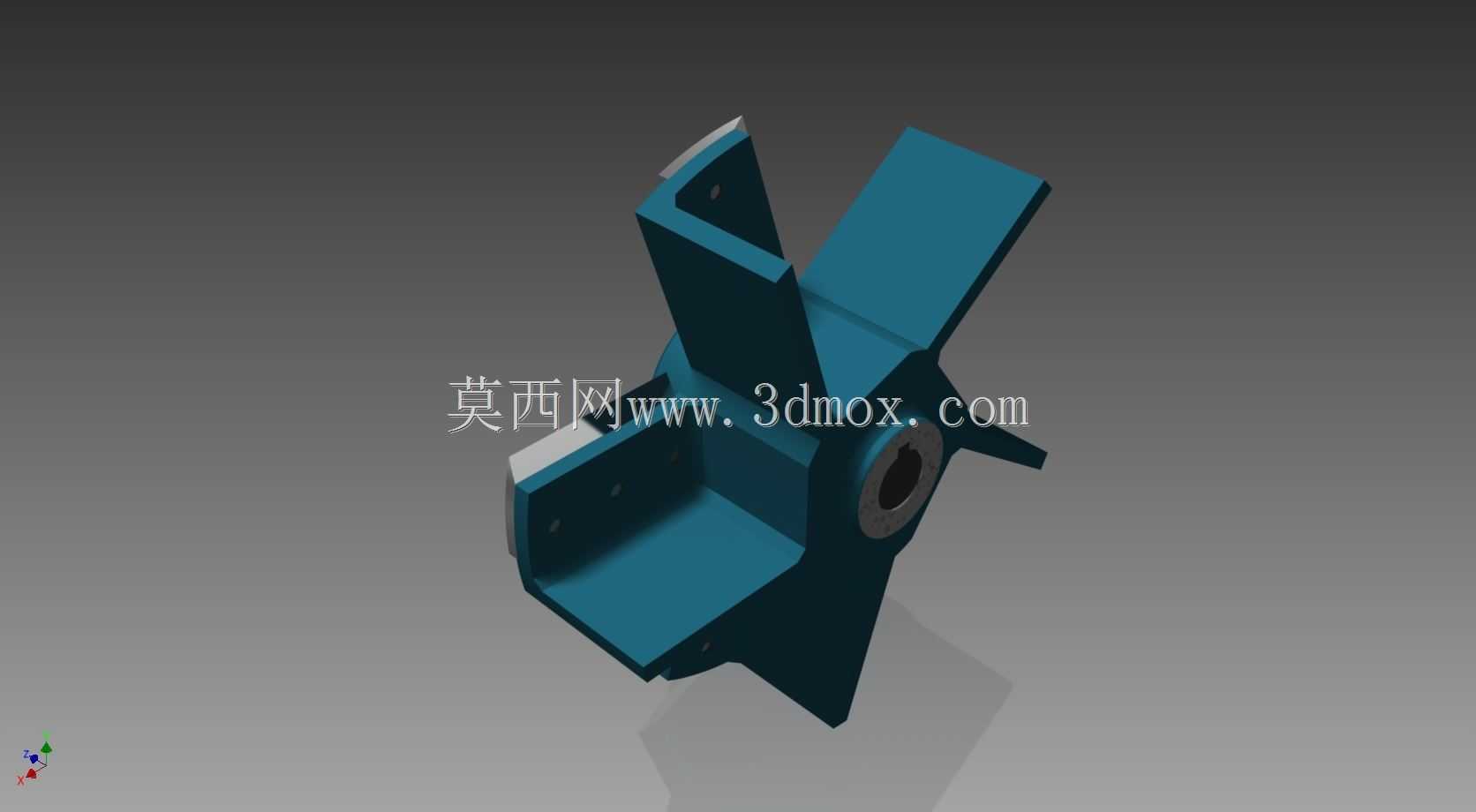

　　设计时充分考虑了畜牧饲料加工的实际工况，刀臂整体采用加厚钢板焊接后整体加工的工艺，相比铸造结构拥有更好的抗冲击韧性，即使混入少量硬质杂物也不会出现刀臂碎裂的情况，同时刀片采用可更换设计，磨损后只需松开固定螺栓即可更换刀片，无需更换整个转子，降低设备的运维成本。在动平衡调校方面，该结构在设计阶段就通过对称布局减少了初始不平衡量，加工完成后只需对刀臂末端做少量去重处理即可达到G6.3级的动平衡精度要求，满足3000rpm以内的高速作业需求。另外，刀臂的侧面设计有一定的倾斜角度，旋转过程中能够带动腔体内的物料形成轴向流动，避免物料在粉碎腔一端堆积，让整个粉碎腔的作业区域都能得到有效利用，提升单位时间内的物料处理量。轮毂的内孔与键槽的加工精度按照H7公差等级控制，保证与主轴的配合间隙处于合理范围，既不会出现配合过松导致的键槽啃蚀，也不会因为配合过紧造成安装拆卸困难。
