手动液压堆高装卸叉车结构设计

在车间物料周转、仓库低位堆垛、货车装卸货这类场景里，手动堆高叉车的出镜率远高于电动设备，尤其是没有外接电源、通道宽度受限的作业区域，这类纯人力驱动的液压升降设备，往往能解决大设备进不去、人工搬运效率低的痛点。做这个结构设计的时候，最先要卡的就是作业边界：常规仓储通道的预留宽度大多在1.2米到1.6米之间，货叉落地时的整机宽度不能超过1米，否则在货架间转弯会直接卡滞，长度控制在1.4米的话，刚好能适配标准1200*1000mm托盘的叉取需求，不会因为机身过长导致在货车车厢内调头困难。整机高度设定在2米，是考虑到大部分平面仓库的低位货架层高在1.8米以内，起升高度做到1.5米，既能满足两层托盘堆码的高度要求，又不会因为门架过高导致设备整体重心上移，空载推行时容易侧翻。

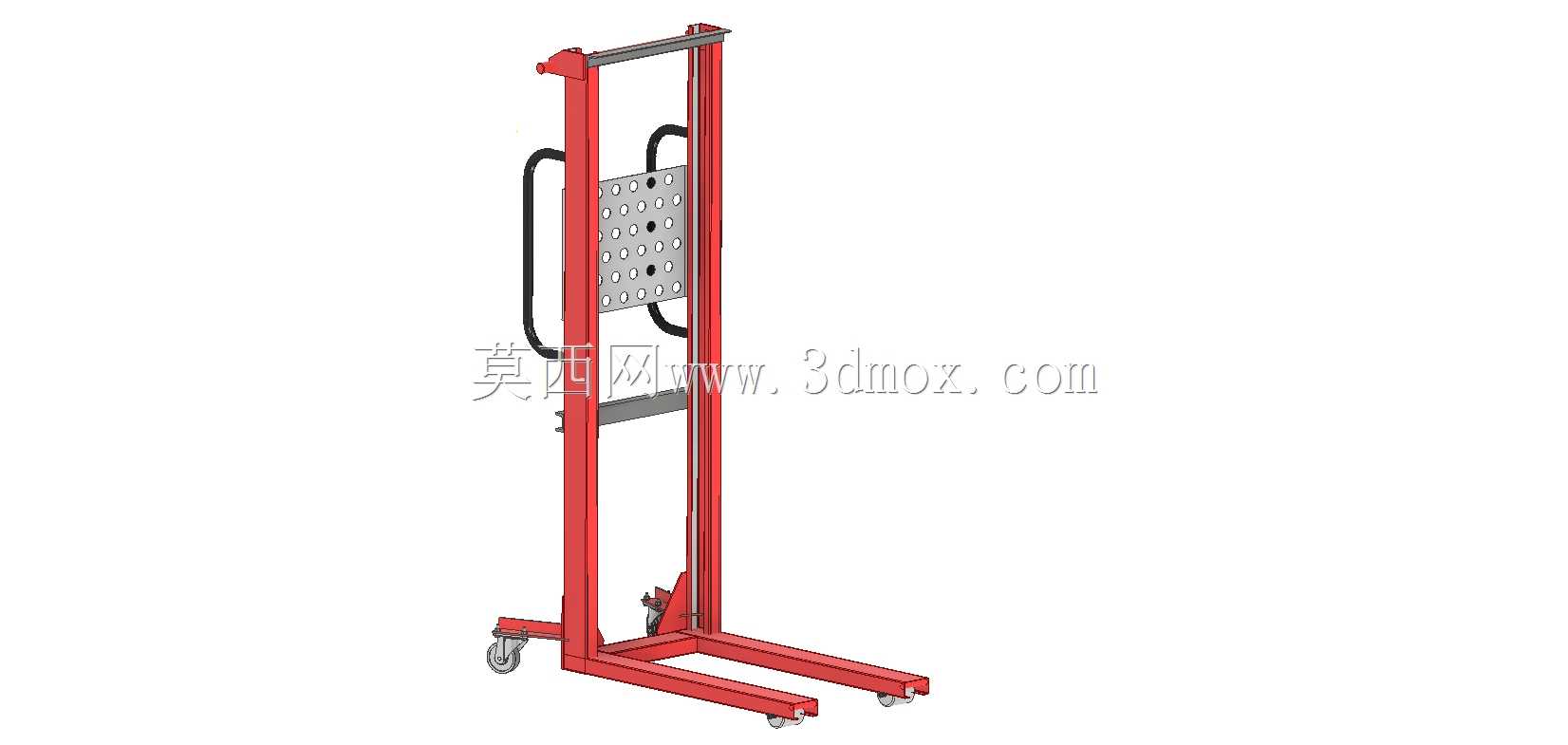

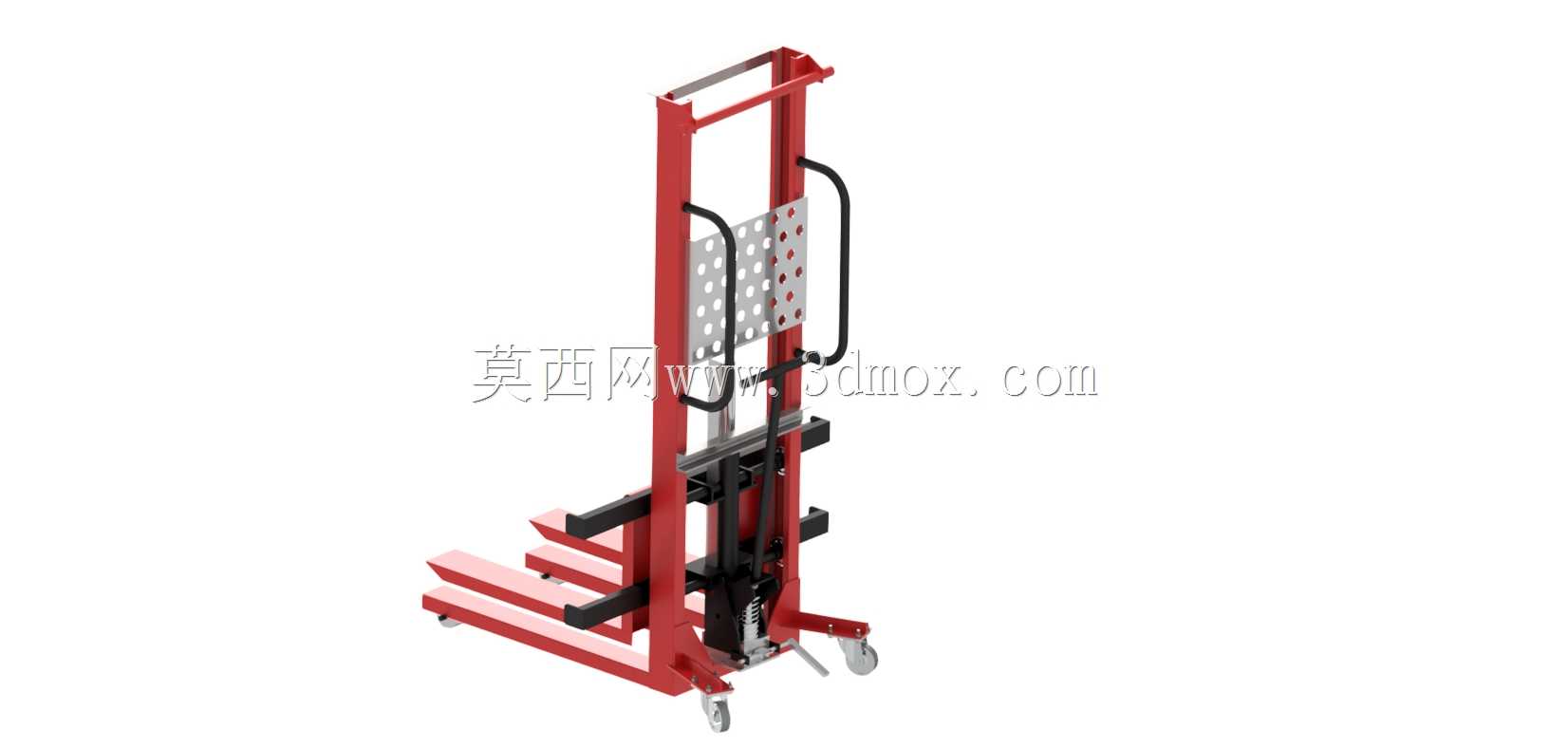

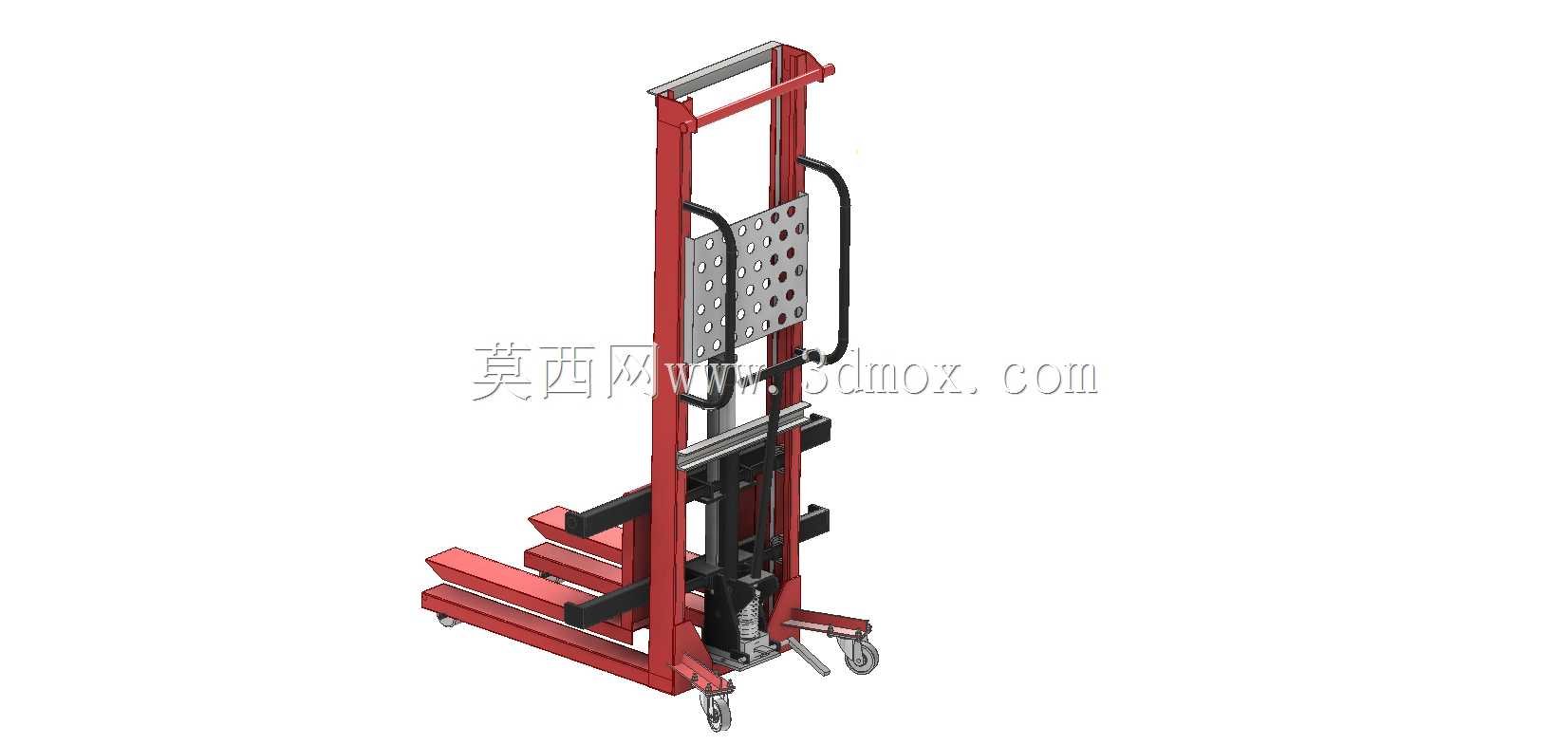

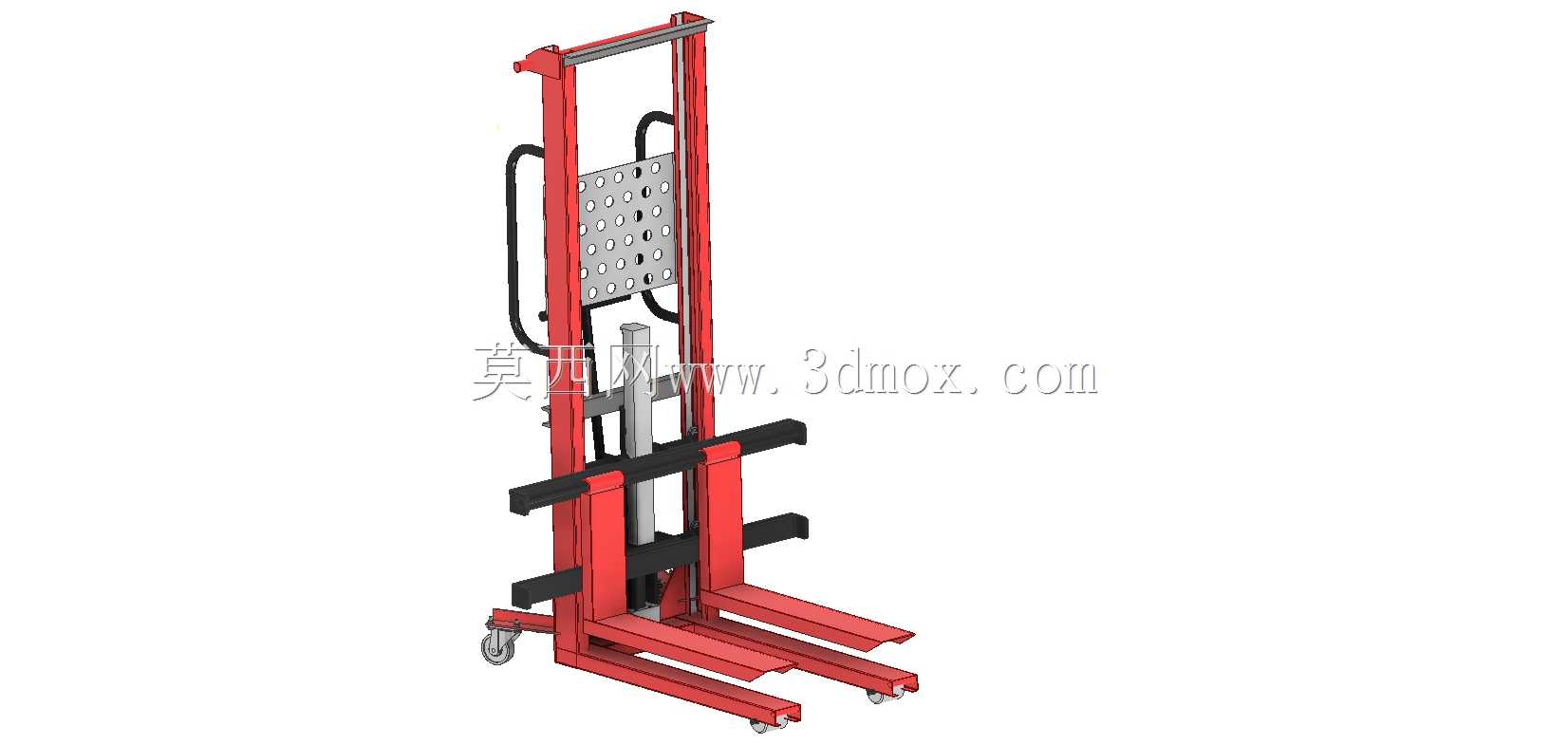

从功能逻辑上拆解，这款设备的核心是人力液压驱动的升降结构，没有复杂的电控元件，日常维护只需要定期检查液压油位、给滚轮轴套加注润滑脂即可，非常适合没有专业设备维保团队的小型加工厂、临街商贸仓库使用。门架采用双立柱槽钢焊接结构，中间的滑动支座连接货叉架，后方的手动液压泵通过脚踏或者手压的方式驱动油缸顶升，带动货叉架沿着立柱内侧的导轨平稳上升，卸压手柄扳动后，货叉架依靠负载自重匀速下降，下降速度可以通过手柄的扳动角度控制，避免重物快速下坠砸坏地面或者托盘。

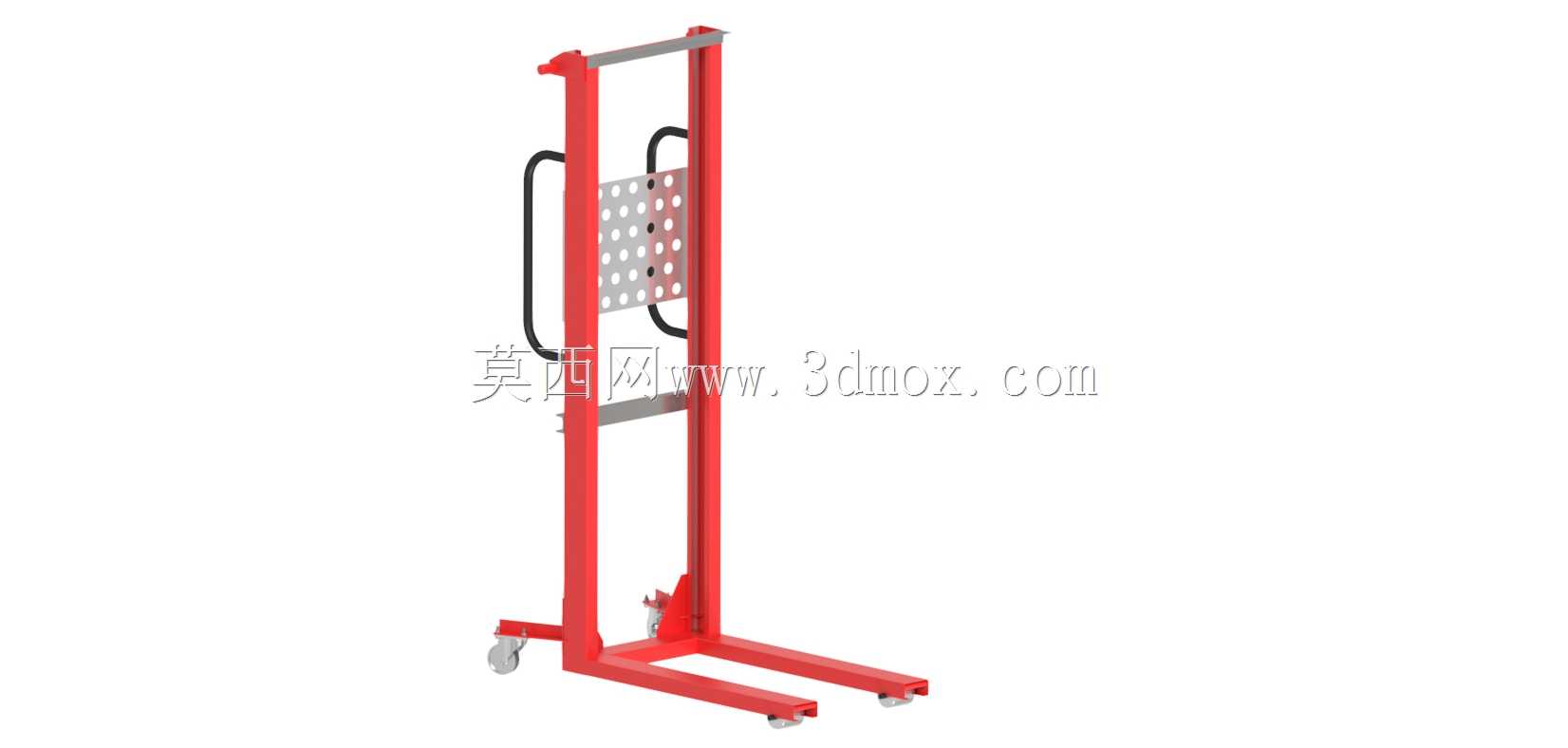

设计时特意在门架中部加了带冲孔的防护挡板，位置刚好对应操作人员站立时的胸腹高度，避免堆垛的货物意外滑落砸伤操作人员，挡板上的冲孔既减轻了整机自重，又不会遮挡操作人员观察货叉对位的视线。后方的操作扶手做了折弯成型的弧度，高度刚好适配成年人自然站立时的手部握持位置，推行时不需要弯腰发力，长时间作业的疲劳度更低。底部的承重轮采用聚氨酯包胶材质，既不会在环氧地坪上留下压痕，又能承受满载时的集中载荷，前方的转向轮带万向轴承，小范围调整位置时转向灵活，不需要多人配合就能完成对位。

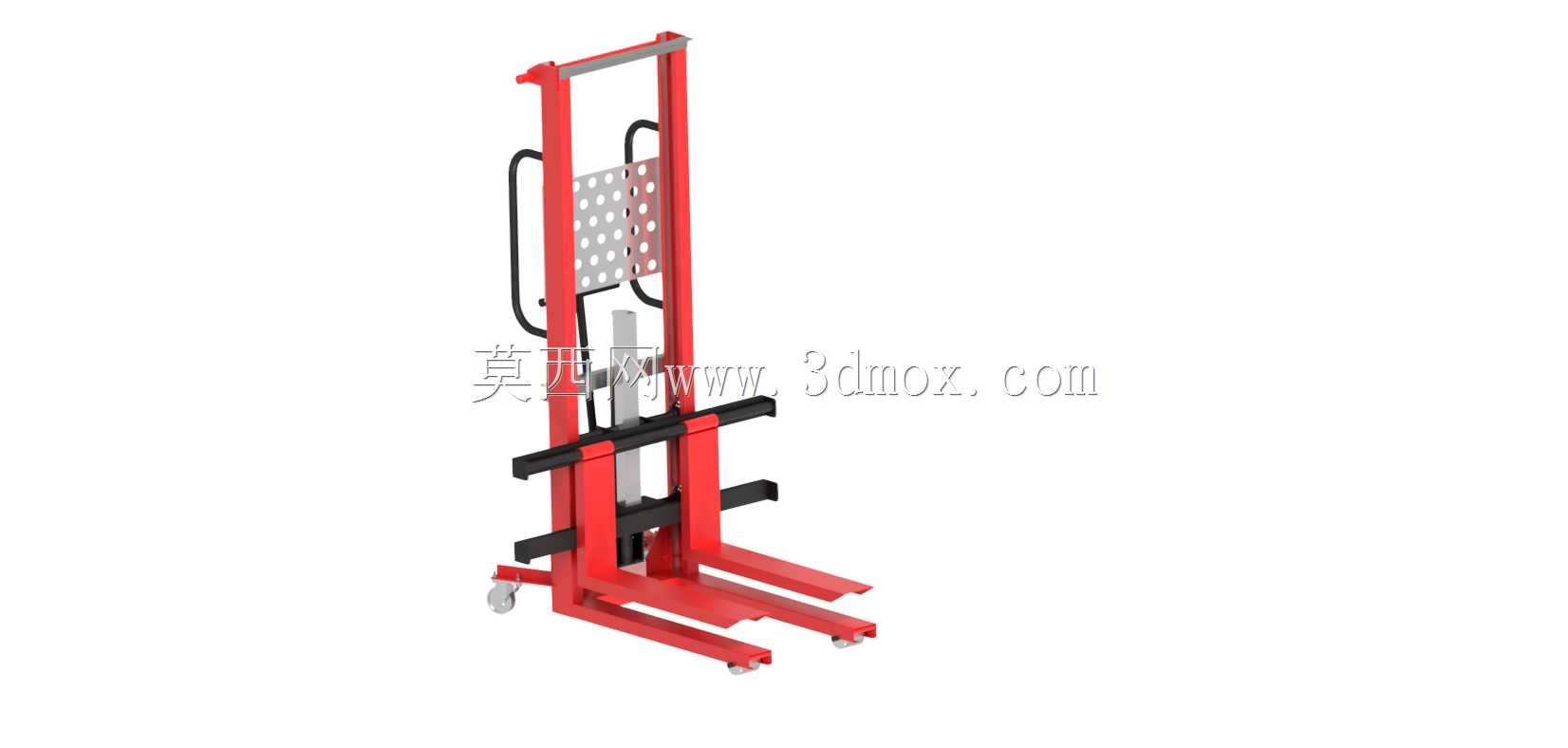

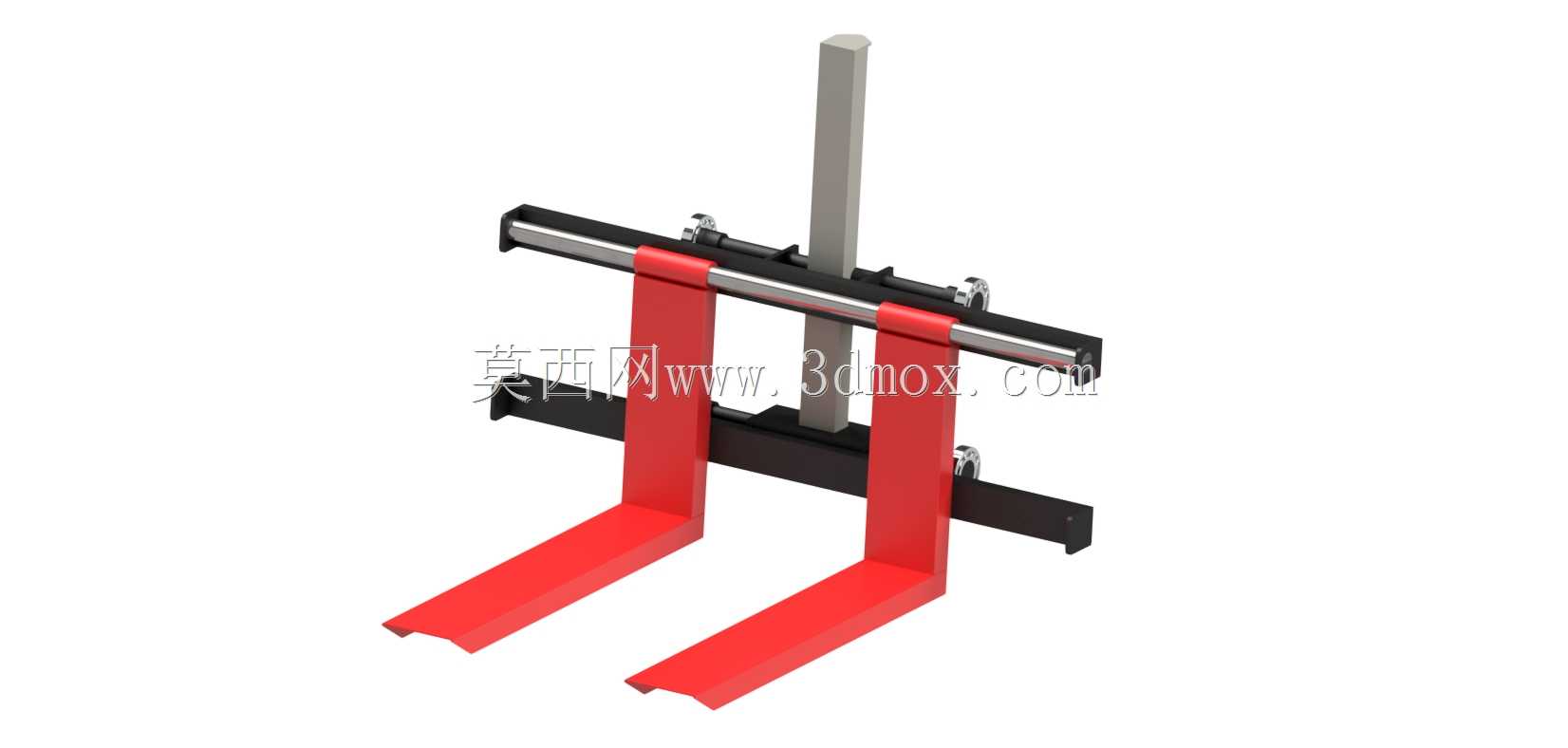

货叉的尺寸是按照标准托盘的叉孔间距设计的，两个叉臂的间距可以根据不同规格的托盘手动调整，叉臂前端做了倒角过渡，对位叉孔时不需要反复调整高度，稍微倾斜就能顺利插入。整机的配重集中在底部后侧，满载5吨的时候，整机重心始终落在四个滚轮的支撑面以内，不会出现前倾翘尾的情况，哪怕是在有轻微坡度的装卸货平台上作业，只要坡度不超过行业通用的安全阈值，设备都能保持稳定。

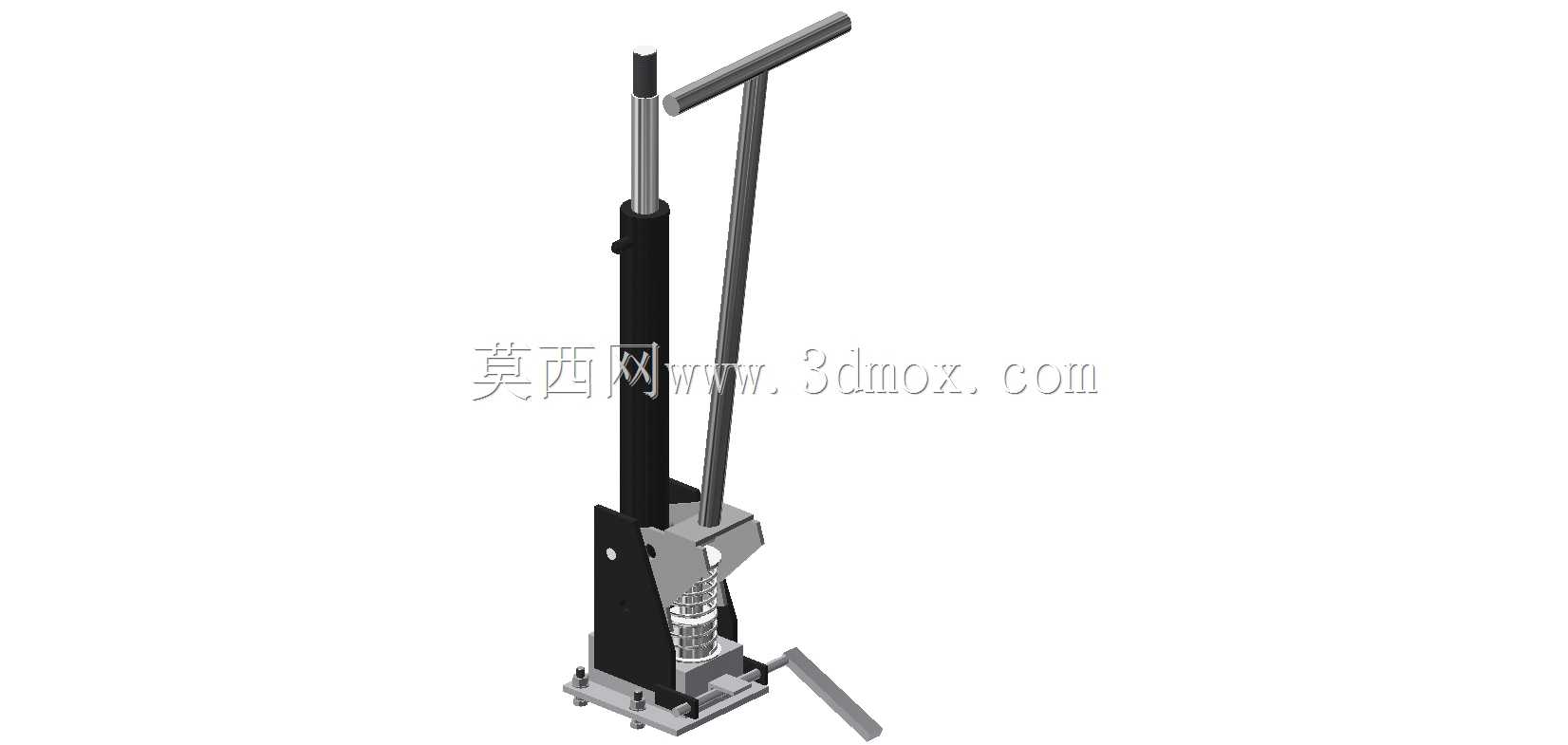

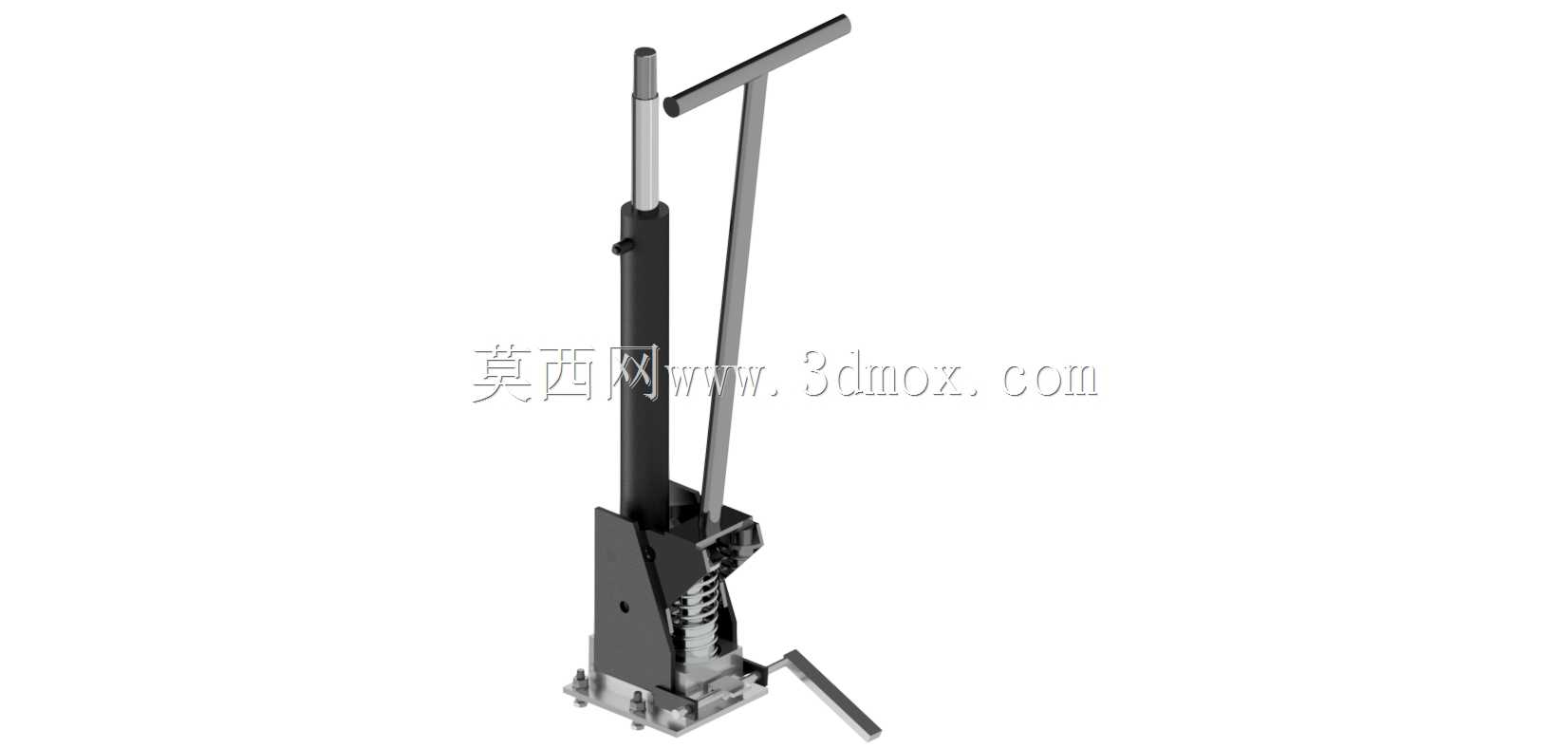

很多人做这类手动叉车的建模时，容易忽略实际使用中的细节：比如液压油缸的安装位置不能太靠后，否则顶升时的力矩会让门架立柱承受额外的侧向力，长期使用会导致立柱变形、货叉升降卡滞；滚轮的安装座要留一定的调节间隙，方便后期磨损后调整间隙，避免升降时出现晃动；卸压阀的位置要设置在扶手附近，操作人员站在操作位伸手就能碰到，不需要弯腰或者绕到设备侧面操作，提升作业效率的同时也能降低操作风险。

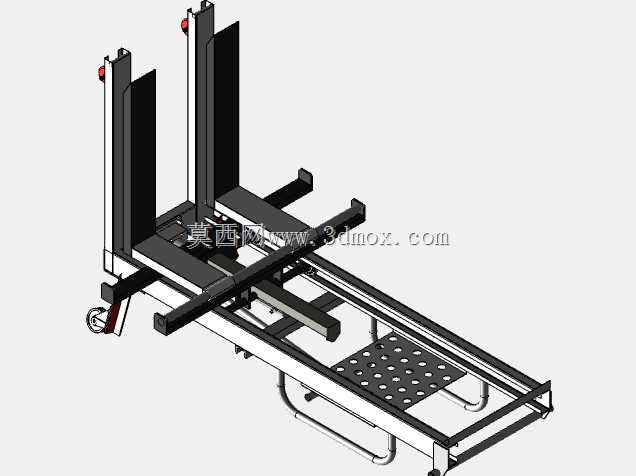

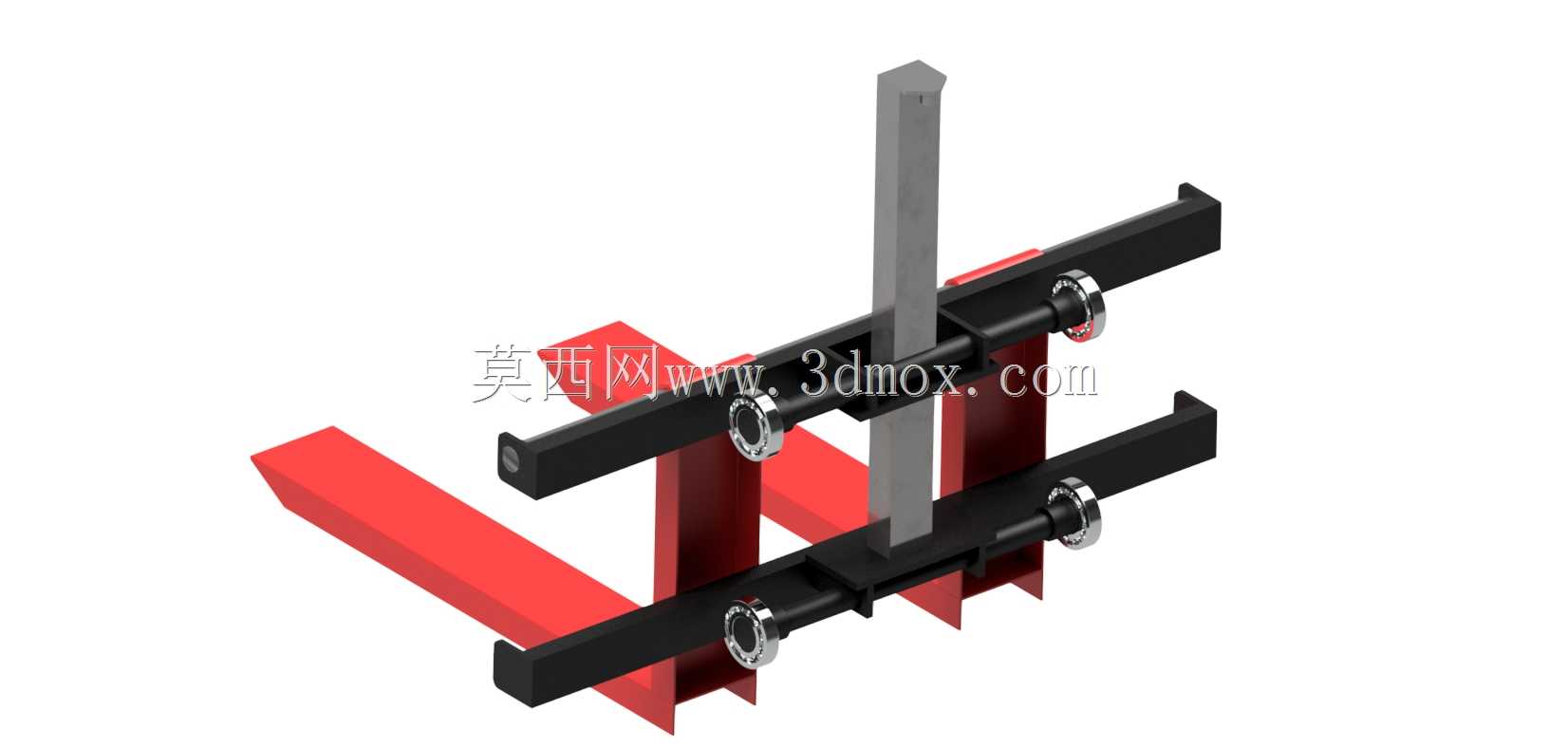

从结构建模的角度来说，这个模型的所有配合关系都是按照实际装配逻辑设定的：门架和底座的焊接件做了整体合并，滑动支座和立柱之间添加了线性位移配合，液压油缸的活塞杆和缸筒之间设置了行程限位，货叉和叉架之间的可调连接也做了对应的配合约束，不管是做运动仿真验证升降行程，还是导出工程图做生产加工，都能直接复用模型里的尺寸参数，不需要重新核对装配关系。对于刚接触仓储设备设计的工程师来说，这个模型的结构逻辑非常清晰，没有冗余的复杂零件，能很直观地理解手动液压堆高车的力传递路径和各部件的功能作用，也可以在这个基础结构上做衍生修改，比如调整起升高度、更换不同长度的货叉、加装脚踏升降结构，适配不同的作业场景需求。
