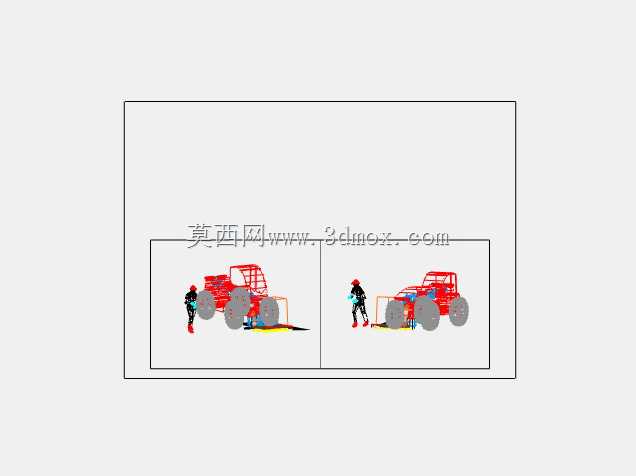

紧凑型伸缩臂叉装车三维结构设计

　　这款伸缩臂叉装车的三维结构设计，核心围绕狭小场地的物料装卸与转运作业场景展开，区别于常规大吨位叉装设备，其整体布局充分考虑了厂区内部、仓储窄通道、小型基建现场的通行与作业边界，在保证额定叉装载荷的前提下，将整机回转半径控制在紧凑区间，适配宽度3米以内的作业通道通行需求。从结构布局来看，整机采用铰接式车架设计，前后车架通过铰接销轴连接，转向时可实现更小的转弯半径，配合宽基越野轮胎，既能够在硬化铺装的厂区路面平稳行驶，也可在平整度较差的临时施工场地完成作业，轮胎接地比压经过参数匹配，避免在松软场地作业时出现陷车问题。

　　伸缩臂作为核心作业部件，采用多节箱型嵌套结构，内置伸缩油缸与链传动组合机构，可在不同伸出长度下保持足够的结构刚度，臂架截面采用变厚度钢板焊接成型，在臂架全伸状态下，末端叉装载荷的挠度变形控制在工程允许范围内，避免作业过程中出现载荷晃动过大的问题。臂架前端的属具连接接口采用标准化快换结构，除了常规的货叉之外，可适配铲斗、吊臂、物料夹等多种属具，切换过程无需复杂的拆装工序，可快速适配不同类型的物料作业需求，比如在建材堆场可切换铲斗转运散料，在设备安装场景可切换吊臂完成轻型设备的吊装就位，在管料堆场可更换夹钳完成长管材的搬运。

　　驾驶舱的布局充分考虑了作业视野需求，采用高位框架式结构，操作员在座椅位置可清晰观察到臂架前端的作业点位，尤其是在臂架举升到最高位置时，前向视野不会被臂架结构遮挡，舱内操纵杆件按照人机工程学布局，常用的伸缩、举升、转向操纵件布置在操作员手部可及的舒适区间，长时间作业不会产生过度的操作疲劳。动力系统采用后置布局，将发动机、液压泵、燃油箱等重量较大的部件布置在车尾位置，可在臂架举升重载时起到自然配重的作用，无需额外增加过多的配重块，有效控制整机自重，同时后置动力舱的维护开口设计充分考虑了日常保养的可达性，机油滤芯、柴油滤芯、空滤等常规保养部件均可在打开舱门后直接操作，无需拆解周边结构件。液压系统采用负载敏感变量泵配置，可根据作业负载自动调整泵的输出流量，在无动作时系统处于低压待命状态，降低无效功率损耗，多路阀采用分片式结构，每个动作的阀片可独立调整流量参数，保证举升、伸缩、转向动作的平顺性，避免复合动作时出现动作卡顿或速度突变的问题。行走系统采用液力传动配置，配合多档位变速箱，可实现低速作业档与高速行驶档的切换，作业档时车速控制在低速区间，保证微动操作的精准性，行驶档时可满足厂区内短距离转场的速度需求，无需额外的转运车辆拖运。

　　整机的外形尺寸经过多轮迭代优化，整车长度控制在紧凑范围，在臂架完全收回状态下，整机长度适配标准货运平板车的装载宽度，转场运输时无需拆解部件即可完成固定装载，整车高度在驾驶室顶部位置控制在常规厂区限高范围内，可顺利通过厂区常见的限高门架。从设计逻辑上，这款模型完整还原了实车的结构连接关系，每个铰接点的销轴位置、油缸的安装铰点、管路的走向布局都按照实际工程逻辑搭建，没有出现结构干涉或者运动行程冲突的问题，比如臂架在完全收回、举升到最高角度、全伸前倾等极限位置时，各结构件之间均保留足够的安全间隙，液压油缸的行程与臂架的运动范围完全匹配，不会出现油缸拉死或者行程不足的问题。对于结构设计从业者而言，这款模型可作为紧凑型伸缩臂作业设备的结构参考，尤其是在狭小场地作业的工程车辆布局设计中，其配重匹配、铰接点位置选取、臂架截面参数设计都具备实际参考价值，可在同类型设备的改型设计中直接参考其结构布局逻辑，减少前期方案迭代的工作量。
