空气压力测定实训装置结构设计

　　这套实训装置主要面向职业院校、工科类专业的流体力学、液压气动相关实验教学场景搭建，核心用途是让操作者直观掌握空气压力参数的测定方法、管路压损变化规律、流量计的工作原理与读数方式，替代传统纯理论授课的抽象认知，让学生能亲手操作阀门、调节管路流量，观察不同工况下的压力数值变化，完成从理论到实操的认知衔接。

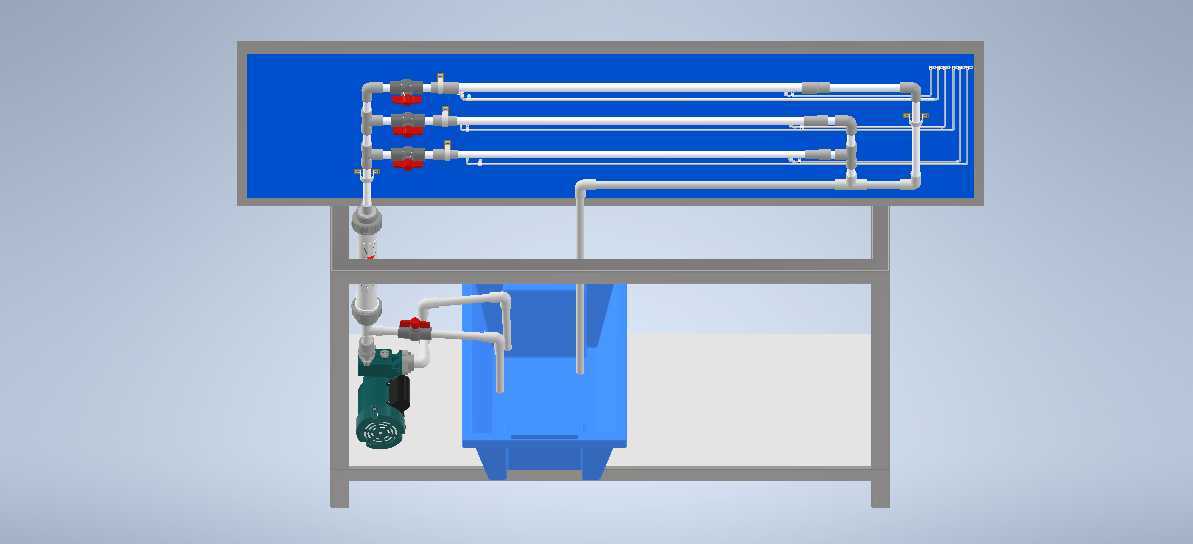

　　从结构布局来看，整套装置采用分层式框架设计，上层为可视化管路测试区，下层为动力与储液单元，整体框架采用标准工业铝型材拼接搭建，安装时无需复杂焊接工序，所有型材连接处采用角件与螺栓锁紧，后期维护拆卸便捷，框架底部预留四个可调脚杯安装位，可根据放置地面的平整度调节整体水平度，避免管路因安装倾斜导致的积液、读数偏差问题，整体安装边界控制在长1200mm、宽600mm、高1500mm范围内，适配常规实验室操作台旁的放置空间，无需额外占用过大场地。

　　上层测试区的蓝色安装面板采用高密度PVC板材加工，表面做哑光防眩光处理，避免实验室内灯光反射影响操作者读取仪表数值，面板上通过管卡固定三路平行的透明测试管路，每路管路依次配置截止阀、压力取压口、转子流量计接口，管路末端统一汇流至排气集管，所有管路连接采用快插式接头搭配密封生料带，额定承压范围不低于0.6MPa，满足常规低压空气测试的工况需求，三路管路可分别开展不同管径下的压损对比实验、不同阀门开度下的流量特性实验，也可通过阀门切换实现串并联管路的压力分布测试，拓展实验项目的覆盖范围。

　　下层区域左侧安装有小型空气动力单元，配套减震底座与进出气过滤组件，动力单元出口通过金属软管连接至上层管路的进气端，金属软管的柔性连接可抵消动力单元运行时产生的振动，避免振动传递至上层测试面板导致仪表指针抖动，提升读数稳定性；下层右侧配置开放式储液槽，槽体采用PP板材焊接成型，耐常规实验介质腐蚀，槽体上方预留管路排液口，实验结束后可将管路内残留的冷凝积液排入槽内，避免积液长期存于管路内滋生杂质、堵塞流量计与阀门。

　　设计过程中优先考虑了实训场景的操作安全性，所有外露管路边缘做倒圆角处理，阀门操作手柄采用防滑绝缘材质，面板上的仪表安装位置距离操作站立面的高度控制在1100mm到1400mm区间，符合成年人站立操作的人体工程学尺寸，无需踮脚或弯腰即可完成阀门调节、数值读取的全部操作；管路布局上特意将高压段与操作区做物理隔离，所有压力取压点的连接管路采用防脱卡扣固定，避免实验过程中管路崩脱引发安全隐患。

　　从功能拓展性来看，面板上预留了多个备用安装孔位，后期可根据教学需求加装温度传感器、数显压力变送器、流量积算仪等配件，升级为数字化数据采集型实验台，无需重新加工整体面板；框架侧面预留了电源插座与走线槽安装位，可配套放置数据采集终端，实现实验数据的自动记录与导出，满足不同层次的教学需求。整套装置的管路走向完全按照工业现场的实际管路排布规范设计，横平竖直的布局既方便操作者识别管路流向，也能让学生在实训过程中养成规范的管路设计习惯，对接后续进入工业现场的实际工作需求。
