内燃机分体式连杆结构三维设计

　　在往复式动力机械的传动链路里，连杆是衔接活塞往复运动与曲轴旋转运动的核心受力构件，这套分体式连杆结构的三维建模，完全围绕实际装机的受力工况与装配边界展开，没有做冗余的装饰性结构。从实际应用场景来看，这类连杆广泛适配小排量内燃机、往复式压缩机等需要将直线往复运动转化为回转运动的设备，在工作过程中需要交替承受活塞传递来的气体爆发压力、往复运动惯性力以及曲轴旋转带来的交变载荷，所以整个结构的刚度、强度分配都经过了针对性的设计考量。

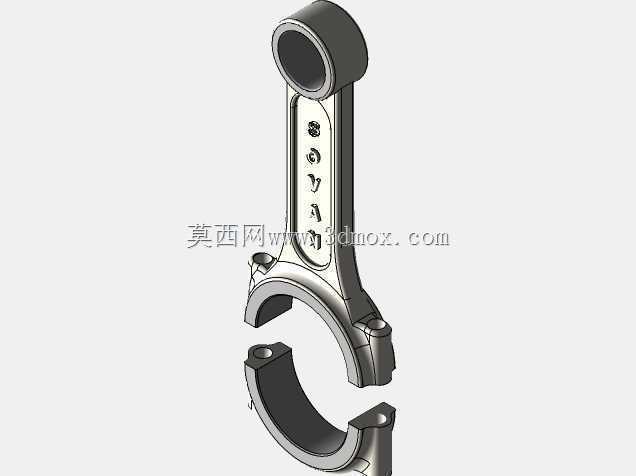

　　设计思路上，首先确定了大小端的孔径匹配逻辑：小端为整体式圆环结构，用来安装活塞销，和活塞销座形成铰接配合，内孔预留了衬套压装的余量空间，建模时特意保留了衬套压装后的过盈配合边界，避免实际生产中出现衬套滑脱的问题；大端采用斜剖分体式结构，剖分面做了定位止口的结构设计，保证连杆盖和杆身装配时的同轴度，两个螺栓孔的位置度公差在建模时做了约束，确保装配后螺栓受力均匀，不会出现偏载剪切的问题。杆身部分采用了变截面工字形结构，这种截面形式可以在保证整体抗弯、抗扭刚度的前提下，尽可能降低连杆自身的往复运动质量，减少惯性力带来的额外载荷，杆身和大小端的过渡位置全部做了大圆角过渡处理，避免应力集中导致的疲劳断裂，这也是实际工程中连杆失效的高发位置，建模时特意对过渡区域的曲面做了连续性约束，没有出现锐角或者曲率突变的结构。

　　从安装边界来看，小端的外径尺寸需要匹配活塞销座的内侧开档距离，保证连杆在活塞销上摆动时不会和活塞内壁发生运动干涉；大端的分体结构合拢后的内孔尺寸，需要匹配曲轴连杆轴颈的直径，同时大端的整体外圆尺寸要预留曲轴旋转时的运动空间，避免和曲轴箱内壁、平衡块发生碰撞。螺栓安装位置的沉台深度做了精准控制，保证螺栓拧紧后头部不会突出连杆盖的表面，防止运转时和周边部件发生剐蹭。杆身表面的标识凹槽是为了后期做零件溯源、分组选配时预留的打标位置，凹槽深度控制在不削弱杆身强度的范围内，不会对整体受力产生负面影响。

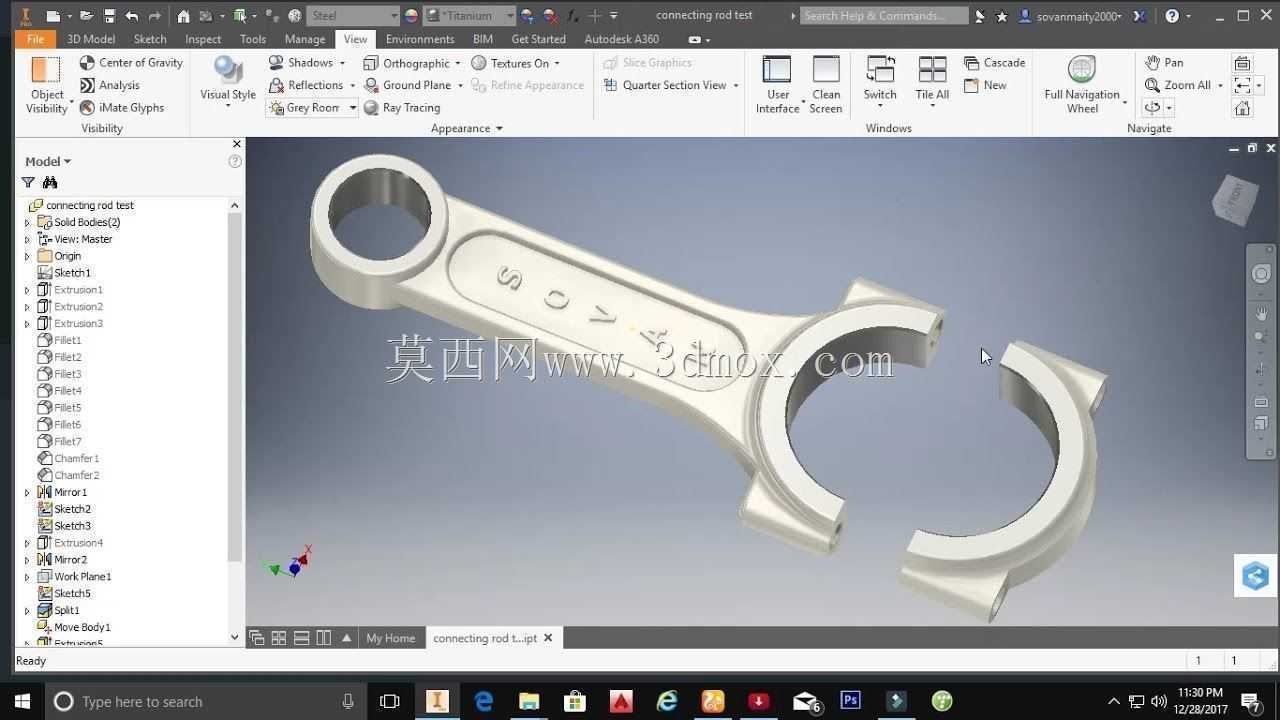

　　实际建模过程中，对连杆的运动行程做了模拟校验：当活塞运行到上止点、下止点以及行程中点位置时，连杆的摆动角度、和周边部件的最小间隙都做了干涉检查，确保在整个运动循环里，连杆不会和活塞、曲轴、缸体等相邻部件发生接触。大端的轴瓦安装槽也在模型里做了精准的尺寸还原，轴瓦的定位凸台槽位置和尺寸完全匹配标准轴瓦的安装要求，压装轴瓦后不会出现轴瓦转动或者轴向窜动的问题。小端的润滑油道在模型里做了贯通设计，润滑油可以通过曲轴油道、大端轴瓦间隙沿着杆身的油道进入小端衬套位置，对活塞销和衬套的配合面进行润滑，降低运动副的磨损，油道的孔径和走向都经过了优化，避免油道转角处出现应力集中的问题。

　　从受力特性的角度考虑，整个连杆的质量分布做了配重优化，大小端的质量比例符合内燃机往复运动件的配重要求，减少曲轴运转时的不平衡量，降低整机的振动水平。剖分面的连接螺栓采用了高强度螺栓的安装孔位设计，孔壁的粗糙度要求在建模时做了标注提示，保证螺栓装配时的预紧力可以均匀传递，不会因为孔壁粗糙导致螺栓受力不均出现断裂。整个模型的所有配合面都预留了合理的加工余量，非配合面采用了非加工面的尺寸公差，兼顾加工经济性和装配精度要求，完全可以直接用于后续的工程图输出、工艺编制以及有限元受力分析的基础模型使用。
