Kosmek自动耦合器法兰式安装连接座

做快换工装配套结构设计的工程师，大概率都接触过自动耦合器的安装适配问题，这类部件常见于液压夹具快换系统、自动化线工装切换工位，承担着流体通路对接、定位基准传递、连接载荷承载的多重作用，安装座作为耦合器与设备基体的连接载体，其结构合理性直接决定整套快换结构的对接精度与使用寿命。

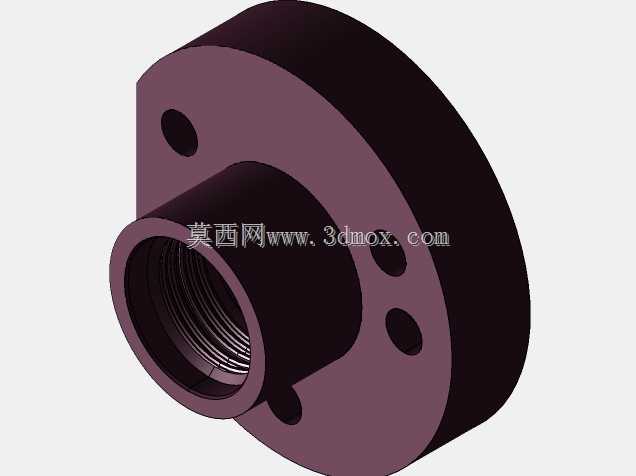

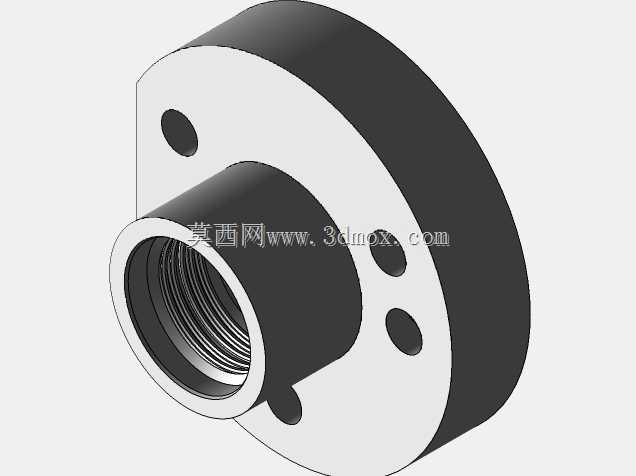

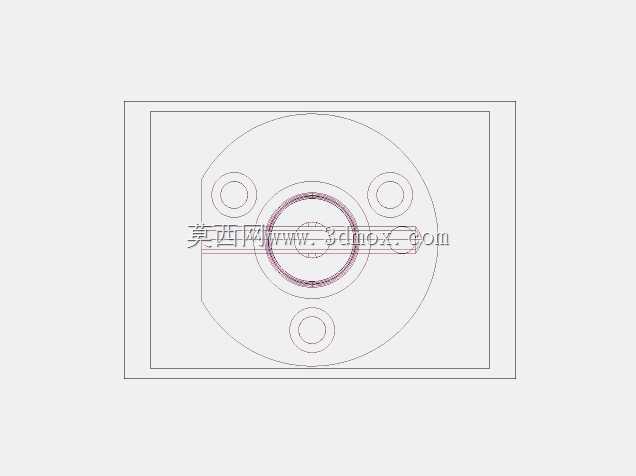

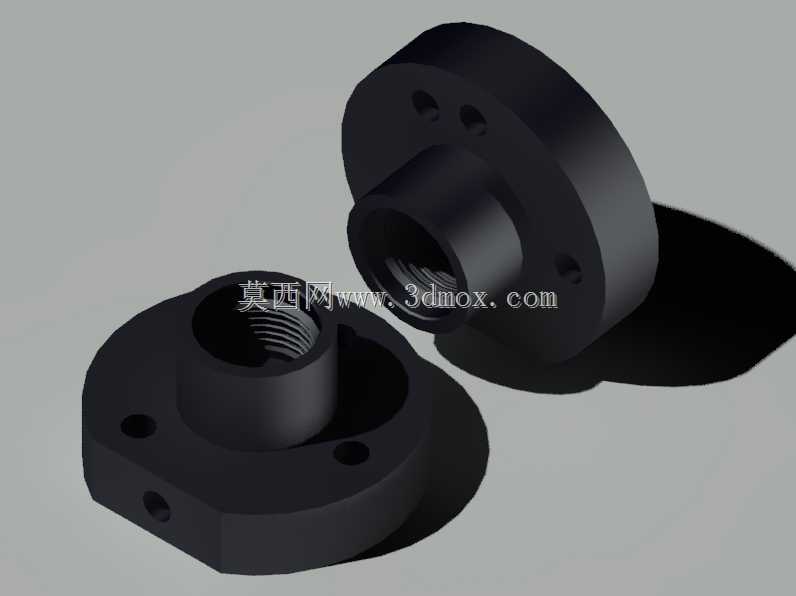

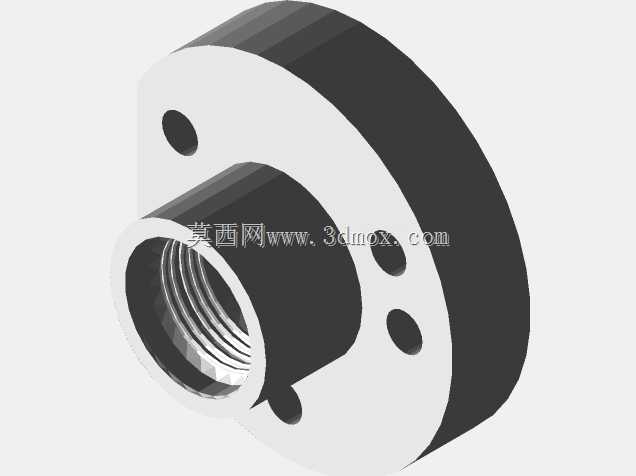

这款安装座采用分体法兰式结构设计，两个配对的座体分别对应耦合器的公端与母端安装侧，座体主体为带切边的圆形法兰构型，法兰端面上均匀布置三个沉头安装孔，用于将座体固定在设备安装面或者工装基板上，切边结构的设计并非随意为之，而是为了在密集排布的工装板上预留相邻部件的安装间隙，避免圆形法兰在紧凑布局下与周边紧固件、定位销发生干涉，同时也能在安装时提供防转定位的基准面，方便装配时快速对齐孔位。

座体中心为贯通的内螺纹孔结构，螺纹规格与对应型号Kosmek耦合器的外接螺纹完全匹配，装配时耦合器本体直接旋入该螺纹孔，依靠螺纹配合实现轴向定位与流体通路的密封衔接，螺纹孔的加工精度直接影响耦合器安装后的同轴度，建模时特意将螺纹孔的同轴度公差相对于法兰安装基准面控制在0.02mm以内，避免耦合器对接时出现偏载，导致密封圈异常磨损或者对接卡滞。法兰端面上除了安装沉孔之外，还额外设置了两个径向的小螺纹孔，这两个孔是用于安装紧定螺钉，在耦合器旋入到位后，顶紧耦合器的外螺纹侧壁，防止设备运行过程中振动导致耦合器松动回转，保证流体通路的连接可靠性。

从安装边界来看，这款安装座的法兰最大外径适配常规60mm间距的工装板孔系，法兰厚度控制在15mm，既保证了足够的结构强度，承受耦合器对接时的轴向顶紧力与工作时的流体压力载荷，又不会过多占用工装板的Z向安装空间，适配多数自动化生产线的工装安装空间要求。座体的凸起轴段长度根据耦合器的安装深度设计，刚好让耦合器安装后端面与法兰端面齐平，避免突出部分在工装切换时发生碰撞。

在实际应用场景中，这类安装座多用于汽车焊装线的夹具快换单元、加工中心的工装托盘快换系统、液压组合夹具的油路对接模块，当需要快速更换不同工装夹具时，耦合器随工装对接，自动完成液压油路或者气路的连通，不需要人工逐个插拔管路接头，能大幅缩短工装切换的时间，提升设备的稼动率。设计这款安装座的时候，特意将安装孔的位置做了对称处理，使得座体可以在0度、120度、240度三个角度安装，适配不同方向的管路走线需求，避免管路出现过度弯折影响流体输送效率。

结构受力层面，法兰与中心轴段的衔接处做了R2的圆角过渡，避免应力集中，因为在耦合器频繁对接的过程中，这个位置会承受周期性的轴向冲击载荷，如果是直角衔接，长期使用后容易出现应力开裂，圆角过渡的设计能有效分散应力，提升部件的疲劳寿命。座体的材质默认选用45号钢做发黑处理，兼顾强度与防锈性能，如果是用于有腐蚀性流体的工况，也可以更换为不锈钢材质，建模时已经将材质相关的特征做了参数化处理，方便后续根据工况调整表面处理要求。

在三维建模过程中，所有的安装孔位、螺纹规格、配合尺寸都按照实际加工公差做了预留，沉头孔的深度刚好容纳对应规格内六角螺钉的头部，保证螺钉安装后不突出法兰端面，避免安装时出现面接触不实的问题。中心螺纹孔的入口处做了1x45度的倒角，方便耦合器旋入时的导向，也能去除螺纹加工后的毛刺，避免装配时切屑落入螺纹配合面影响连接精度。两个配对座体的对接面平面度要求控制在0.01mm以内，保证耦合器对接时两个安装座的基准面平行，避免对接时出现侧向力损伤耦合器的密封结构。

很多工程师在做这类耦合器安装座设计的时候，容易忽略安装孔的位置公差，导致现场安装时孔位对不上，不得不重新扩孔，这款模型在设计时将三个安装孔的位置度相对于中心螺纹孔的基准控制在0.1mm以内，完全适配标准工装板的预制孔位，不需要现场二次加工。另外座体的外圆部分做了公差配合设计，如果需要在安装板上做定位孔安装，可以直接将座体的轴段与安装板的孔做H7/h6的间隙配合，进一步提升安装后的定位精度，适合对对接精度要求更高的应用场景。
