平板式太阳能集热吸热装置结构设计

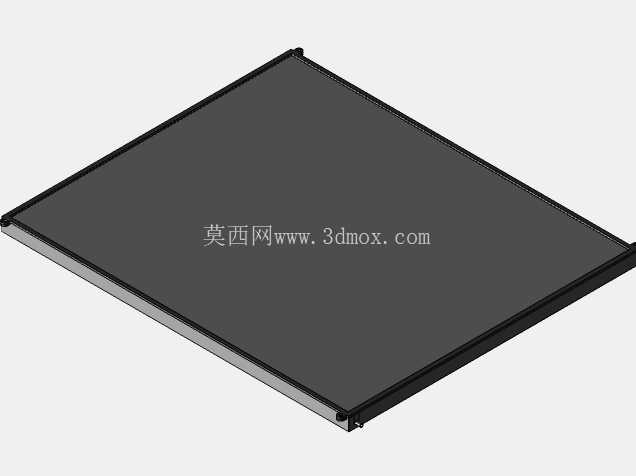

　　在民用建筑太阳能热水系统、工农业低温供热场景中，平板型集热装置是应用占比极高的光热转换核心部件，相比真空管式集热产品，其结构抗风载、抗冰雹冲击的力学性能更优，更适配与建筑屋面、外立面一体化集成的安装需求，尤其在夏热冬暖地区的集中供热项目中，平板集热器的运维成本远低于管式产品。这套三维结构完整还原了平板集热器的全装配层级，从外框承载结构到内部吸热核心、流道排布、密封压边都做了1:1的实体建模，没有做简化省略，能直接用于结构受力校核、安装干涉检查以及生产工艺的拆解演示。

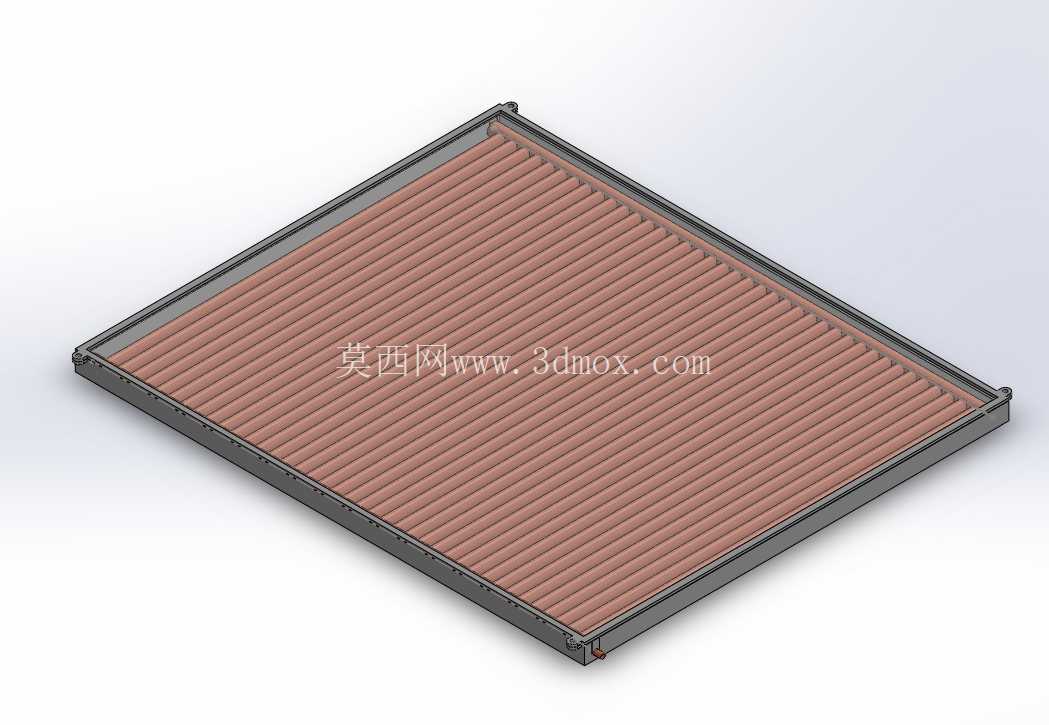

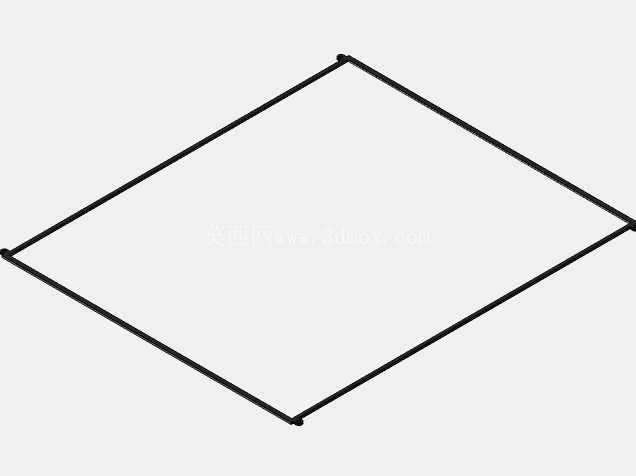

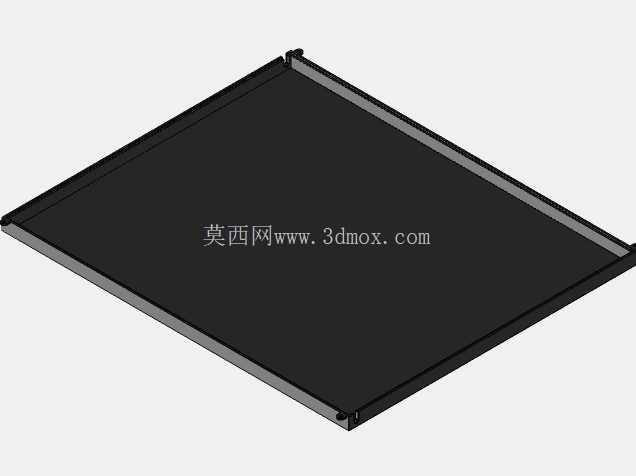

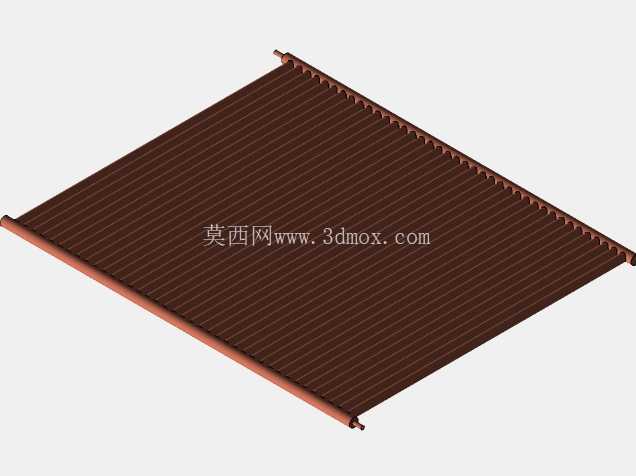

　　从实际工程落地的角度看，这类平板集热器的外框通常采用铝合金挤压型材拼组，建模时特意还原了型材的折边卡槽结构，这个结构一方面用来嵌装背部的保温层与盖板玻璃，另一方面在多台集热器阵列拼接时，相邻边框可以通过专用卡扣直接锁附，不需要额外加装连接角码，能大幅降低现场安装的工时。内部的吸热板芯采用排管与吸热翼片复合的结构，翼片表面做了选择性吸收涂层的结构预留，建模时排管的间距严格按照民用太阳能集热器的流阻优化值设定，既保证换热介质在管内流动时能充分带走翼片吸收的太阳辐射热量，又不会因为流路过密增加不必要的介质循环阻力，适配绝大多数家用、商用太阳能系统的自然循环或强制循环工况。

　　做这套结构建模时，首先要明确安装边界的尺寸约束：常规单块平板集热器的外形长宽比控制在2:1左右，厚度不超过80mm，这个尺寸既符合屋面建材的模数要求，也能适配标准货运栈板的堆叠运输，避免运输过程中出现超宽超高的额外成本。边框的安装孔位做了长圆孔设计，这点在建模时特意做了还原，因为现场安装时屋面的预埋螺栓位置难免存在施工偏差，长圆孔可以提供±5mm的位置调节量，避免强行装配导致边框变形、密封失效的问题。背部的保温层结构在模型里做了分层设计，贴近吸热板芯的一层采用低导热系数的玻璃棉，贴近背板的一层采用硬质酚醛板，这种分层结构既保证保温效果，又能提升背部整体的结构刚度，避免大风工况下背板出现凹陷变形。

　　集热器的四角做了圆弧过渡的包角结构，这个细节很多建模者容易忽略，但实际工程中直角边框不仅容易在运输安装过程中划伤施工人员，还会在角部出现应力集中，长期受冷热交替形变影响容易出现密封胶开裂的问题，圆弧包角可以分散角部的装配应力，同时让密封胶的打胶轨迹更顺滑，减少渗水隐患。流道的进出水口设置在集热器下侧边框的同一端，这种同侧进出水的结构是针对强制循环系统优化的，相比异侧进出水，同侧布置可以减少外接管路的长度，同时在集热器阵列串联时，管路排布更整齐，避免出现管路交叉干涉的问题。

　　在结构设计的逻辑上，这套模型的所有配合面都预留了合理的装配公差，比如玻璃盖板与边框卡槽的配合预留了2mm的间隙，用来填充耐候密封胶与橡胶缓冲条，避免玻璃与金属边框硬接触，在温度变化时因为热胀冷缩量不同导致玻璃碎裂。吸热板芯与边框之间没有做刚性固定，而是预留了3mm的伸缩间隙，因为吸热板芯在太阳辐照下工作温度能达到80℃以上，冬季停机时温度可能降到零下，金属材料的热胀冷缩量如果被边框约束，很容易出现板芯翘曲、排管开焊的问题，预留伸缩间隙就能完全规避这类失效风险。

　　从应用场景拓展的角度，这套结构的建模逻辑也适配平板太阳能采暖、太阳能干燥等工业场景的改型需求，只需要调整排管的管径与间距、更换对应厚度的保温层，就能适配不同换热介质、不同工作温度的工况，不需要重新搭建整体外框与安装结构，能大幅缩短改型设计的周期。模型中所有的板件、型材、管路都做了独立的实体分层，在做工程出图时可以直接提取各零件的轮廓尺寸，不需要再做二次拆分，对结构设计人员来说，不管是做方案演示、生产工艺拆解还是安装模拟，都能直接复用这套结构的建模逻辑，避免从零开始搭建模型出现的结构细节遗漏。
