长条形工件输送用V型滚筒输送结构

在管材加工、型材锯切、棒料热处理等长条形工件的生产流转环节，普通平辊输送容易出现工件跑偏、侧翻、轴向窜动的问题，尤其是圆截面的棒料、管材，在平辊上输送时一旦辊面平行度存在微小误差，就会逐渐偏离输送中线，甚至从辊道侧边掉落，既影响生产节拍，也存在安全隐患。这套V型滚筒输送结构，就是针对这类长条形回转体工件的输送需求设计的，从结构根源上解决了长圆料输送的对中与防跑偏问题。

从实际应用场景来看，这类V型辊道常布置在圆锯机上料端、无心磨床进料端、型材校直机出料端，也可用于长轴类零件热处理前后的工序间转运，适配直径范围覆盖常见的20mm到200mm的圆钢、钢管、铝型材棒料，单段输送长度可根据产线布局拼接，单段标准节长度通常设置为6米，可多段串联实现数十米的长距离输送，机架底部设置可调脚杯，可适应车间地面的高度差，调整后整体辊面的水平度可控制在0.5mm/m以内，避免工件因辊面倾斜出现轴向滑移。

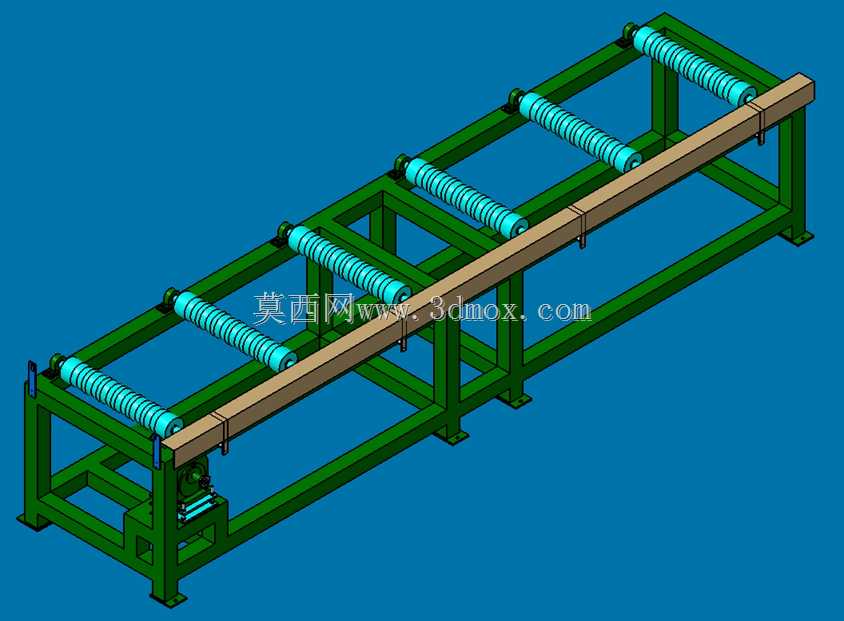

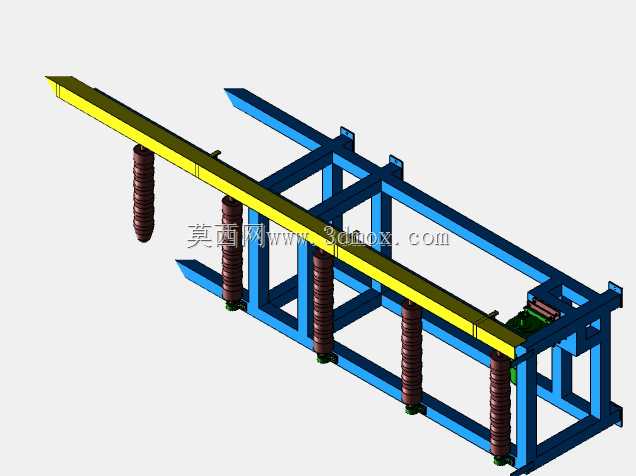

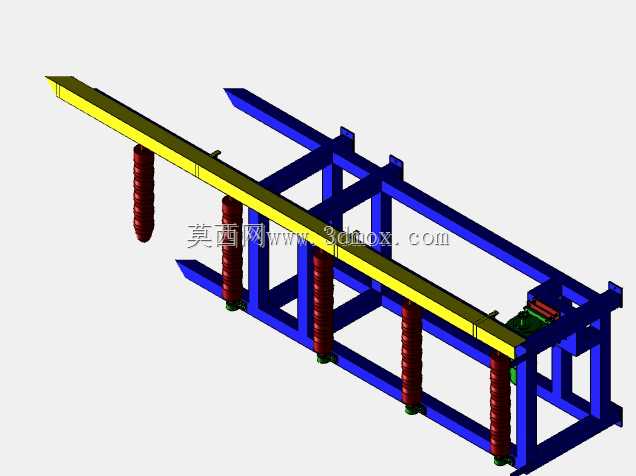

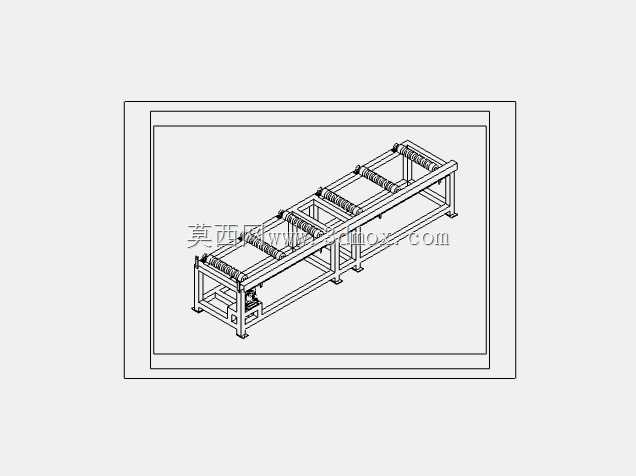

结构设计上，机架采用标准矩形钢管焊接成型，主框架选用80*60*4mm的矩形管，横向支撑梁采用60*40*3mm的矩形管，焊接后整体去应力处理再进行机加工，保证各滚筒安装位的同轴度与平面度，避免因机架焊接变形导致滚筒安装偏斜。V型滚筒的辊面采用分段式包胶结构，V型夹角设置为90度，这个角度是经过多轮验证的最优值——夹角过小会导致工件与辊面的接触点过于靠近V型槽底部，对不同直径工件的适配性差，大直径工件容易卡在V型槽上方；夹角过大则会降低对工件的对中约束能力，无法起到防跑偏的作用。滚筒两端采用带座外球面轴承安装，轴承座固定在机架两侧的安装板上，安装板上设置长条形调节孔，可微调每个滚筒的轴线垂直度，补偿加工与安装误差，保证所有滚筒的V型槽中线处于同一竖直平面内，让工件在输送过程中始终保持对中状态。

驱动方式采用单端链轮集中驱动，在机架的进料端或出料端安装减速电机，通过双排链轮和链条带动所有滚筒同步转动，链条外侧设置可拆卸的防护罩，避免生产过程中切屑、灰尘落入链条啮合部位，也能防止操作人员衣物卷入传动部位。相邻滚筒的中心距设置为300mm，这个间距是根据常见输送工件的最小长度确定的，保证长度不小于1米的工件在输送过程中始终有至少3个滚筒支撑，避免工件因支撑点不足出现弯曲变形，尤其是薄壁管材输送时，合理的辊间距能有效降低工件的挠度，防止管壁出现凹陷变形。

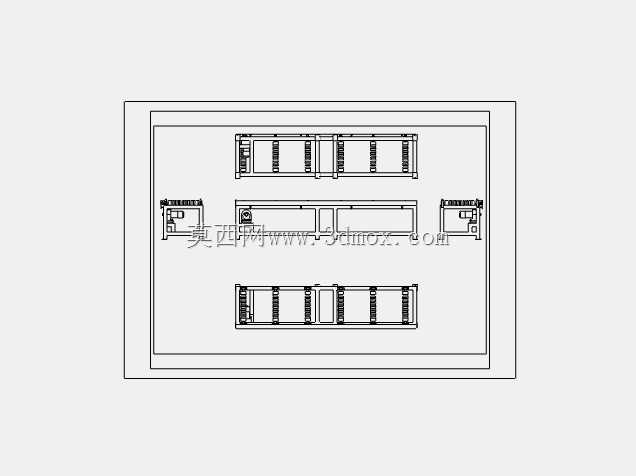

安装边界方面，单段标准输送节的宽度方向总尺寸为850mm，其中V型滚筒的有效输送宽度覆盖直径200mm以内的工件，机架底部到辊面的高度可根据对接设备的进料高度定制，常规高度设置为750mm，适配多数加工设备的工作台高度。机架侧边可根据需求安装导向挡条、工件到位检测传感器安装位、工件计数装置支架，也可在V型辊道的侧面加装辅助定位机构，实现工件输送过程中的粗定位，为后续的上料、加工工序提供位置基准。

在细节设计上，滚筒的V型表面包覆聚氨酯材质，硬度选择邵氏80A，既具备足够的摩擦力带动工件平稳输送，又不会刮伤工件表面，对于表面质量要求高的精加工棒料、抛光管材，也不会产生输送划痕。每个滚筒的轴端都设置了注油嘴，可定期对轴承加注润滑脂，延长设备的维护周期，适合车间连续生产的使用场景。机架表面采用喷塑处理，颜色选用工业常用的机床绿，耐油污、易清洁，能适应机加工车间的多油、多尘环境。

不同于通用的平辊输送机，这套V型结构不需要额外加装侧边导向栏就能实现工件的自动对中，减少了导向栏与工件侧面的摩擦阻力，输送过程中工件的运行阻力更小，驱动电机的功率配置也更低，同等长度的输送线，V型辊道的驱动功率比带侧导向的平辊道低30%左右，长期运行的能耗更低。同时，因为没有侧导向栏的摩擦，工件表面不会出现侧方的刮擦痕迹，对于表面质量要求高的工件，能省掉输送后的表面打磨工序，降低后续加工的成本。在产线布局时，这类V型辊道还可与横向平移机构、顶升转位机构配合，实现多工位之间的工件流转，搭建柔性化的长料加工生产线。
