PE870x1060复摆颚式破碎设备结构设计

在砂石骨料生产、矿山原矿粗碎、建筑固废资源化处理的一线作业场景中，粗碎段设备的处理能力、进料适配性直接决定整条生产线的运行效率，PE870x1060规格的颚式破碎机，正是针对中等规模产能生产线的粗碎工况开发的核心设备。从结构设计逻辑来看，该机型采用经典的复摆颚式结构布局，动颚部件同时完成水平挤压与向下搓动的复合运动，相比简摆结构，在同等功耗下对硬岩的破碎效率提升明显，同时设备整体自重更低，对基础承载的要求更适配中小型矿山、临时骨料加工点的场地条件。

从实际作业用途来看，该设备主要承担进料边长不超过750mm的各类硬岩、矿石、建筑混凝土块的第一段破碎作业，出料粒度可通过排料口调整机构在100mm-200mm区间内灵活调节，可直接匹配后续中碎段圆锥破、反击破的进料要求，也可单独用于生产低规格要求的路基填石料。设备的核心破碎腔由固定颚板与活动颚板组成，两块颚板表面均设计有纵向的齿形沟槽，破碎作业时齿尖正对物料施加集中挤压力，既提升对大块硬岩的劈裂破碎效果，也能减少颚板表面的均匀磨损，延长易损件的更换周期。

在结构设计细节上，动颚组件采用整体铸钢材质的动颚体搭配偏心轴的传动布局，偏心轴两端配置重载调心滚子轴承，可承受破碎硬岩时产生的巨大冲击载荷，飞轮与槽轮分别布置在机架两侧，既储存动颚空行程的动能，让破碎行程的做功更平稳，也能平衡偏心轴转动产生的惯性力，降低设备运行时的振动幅度。机架部分采用分箱式铸钢拼接结构，相比焊接机架，在长期承受冲击载荷的工况下不易出现焊缝开裂问题，前后肘板位置设置有过载保护结构，当不可破碎的铁块等硬物进入破碎腔时，肘板可先行断裂切断载荷传递，避免动颚、偏心轴等核心部件出现不可逆损坏。

从安装边界与外形尺寸来看，该设备的整机安装基准以机架底部的地脚螺栓孔为定位基准，安装时需预留足够的进料空间，设备进料口上方需匹配进料溜槽的安装位置，两侧需预留至少1.2m的检修通道，方便后期更换颚板、调整排料口、维护轴承组件。设备的排料口下方需对应输送设备的接料点，避免破碎后的物料堆积在机架底部造成磨损。设计时充分考虑了现场维护的便利性，颚板的固定采用楔块压紧结构，无需焊接即可完成更换，偏心轴的轴承座采用剖分式设计，检修时无需完全拆解整机即可完成轴承的更换与润滑作业。

在实际工况适配性上，该机型可处理抗压强度不超过320MPa的各类物料，无论是花岗岩、玄武岩这类高硬度火成岩，还是石灰石、白云岩这类中等硬度沉积岩，或是拆除作业产生的混凝土块、红砖块等建筑固废，都能稳定完成粗碎作业。设备的润滑系统采用集中润滑点设计，日常维护时可快速对各个轴承位置加注润滑脂，减少日常运维的工作量。调整排料口时通过增减调整垫片的厚度即可完成排料口宽度的设定，相比液压调整结构，结构更简单，故障点更少，适合野外作业、运维条件有限的作业场景。

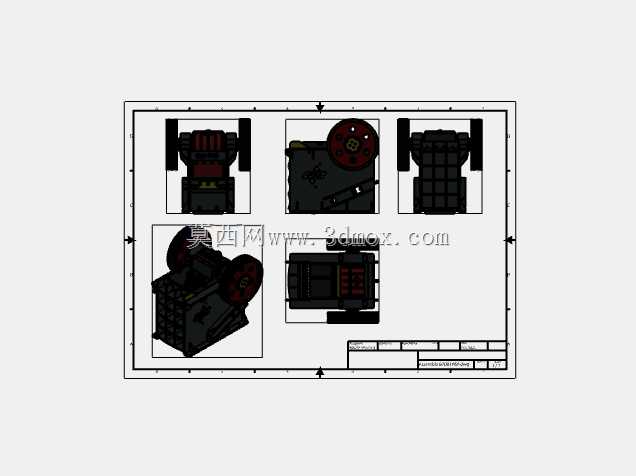

从三维建模的细节还原度来看，这套结构完整还原了设备的各个组成部件，包括机架组件、动颚部件、偏心轴传动组件、肘板支撑组件、侧护板、飞轮槽轮、调整机构、拉紧弹簧组件等，各个部件的装配关系完全符合实际设备的装配逻辑，可直接用于设备的结构教学、生产线布局模拟、易损件的测绘改进等场景，建模时对各个配合面的公差预留、安装孔位的定位都做了准确还原，能够为后续的设备改型、非标部件设计提供可靠的三维参考。
