阀组用集成式软管安装固定板结构

在工业流体控制的阀组集成系统中，管路排布的规整性、连接可靠性直接影响整套阀组的运维效率与运行稳定性，这款软管安装固定板正是针对阀组内部多管路集中布设场景设计的承载构件。日常在气动控制回路、低压流体输送阀组的装配场景里，经常会遇到多根柔性软管走线杂乱、长期受振动出现接头松脱、管路与周边结构件摩擦破损的问题，该板件作为阀组内部的管路集成承载基体，能够将不同通径、不同走向的柔性软管进行有序固定，同时预留了阀组内部其他功能元件的安装位，实现阀组腔体内元件的集成化装配，减少额外固定支架的使用，压缩阀组整体的装配空间。

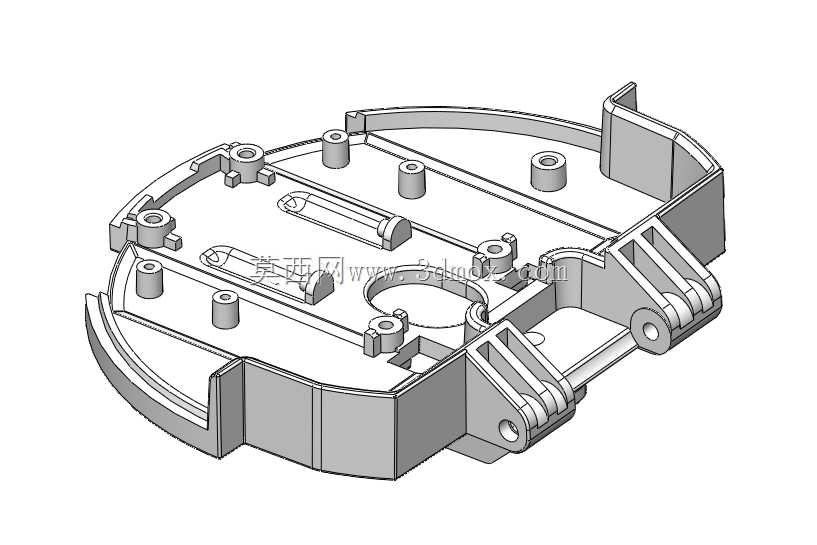

从结构设计逻辑来看，该板件采用近扇形的轮廓构型，完全匹配对应圆形阀组壳体的内部腔体边界，安装后可完全贴合壳体内壁，不会出现结构干涉。板体上分布的多组不同高度的圆柱凸台，均预设了内螺纹安装孔，这些凸台一方面作为软管管夹、管路接头的固定点位，不同高度的设计能够错开不同管径软管的排布层级，避免多根软管在同一平面交叉堆叠，减少管路弯折死点，保证软管内部流体通径不受弯折影响；另一方面，部分加高凸台还可作为阀组内部小型传感元件、线路板的支撑柱，实现一块板件同时承载管路与电子元件的功能，减少阀组内部的零件数量。板体边缘设置的多组带孔铰接耳座，是板件与阀组壳体、上盖之间的连接结构，铰接孔的同轴度经过设计校核，装配时可通过销轴快速定位，不需要额外调整安装位置，能够有效提升装配效率，同时铰接结构也能抵消部分设备运行时产生的振动，避免硬连接出现的应力断裂问题。板体上预留的异形镂空槽，一方面是为了避让阀组内部的阀芯运动行程、流体通道凸起结构，另一方面也能减轻板件自身重量，同时为阀组内部的流体流动、散热预留空间，避免密闭腔体内出现热量积聚。

从安装边界来看，该板件的外圆弧轮廓与阀组壳体内径完全匹配，安装后板体边缘与壳体内壁的间隙控制在装配公差允许范围内，不会出现晃动移位；板体上所有安装孔的位置度公差均按照阀组装配精度要求设定，管夹安装孔的间距匹配常用软管管夹的安装尺寸，能够适配不同通径的气动软管、低压输水软管的固定需求；铰接耳座的孔位与壳体、上盖的连接孔完全同轴，装配时不需要二次扩孔调整。在实际使用中，该板件安装在阀组腔体的中部位置，将腔体分隔为元件安装区与流体通道区，软管沿着板体表面的预设点位排布后，能够清晰区分不同回路的管路走向，后期运维排查故障时，可以快速定位对应管路，不需要拆解全部阀组结构。板体的厚度经过强度校核，能够承受多根软管充压后的拉扯力，以及阀组运行时的振动冲击，长期使用不会出现变形断裂的问题。在设计过程中，还充分考虑了注塑或压铸成型的工艺性，所有凸台与板体的连接处均设置了工艺圆角，避免应力集中，同时减少成型时的缩孔缺陷，板体表面的加强筋结构沿着受力方向分布，在不增加板厚的前提下提升整体结构强度，兼顾了轻量化与结构可靠性的需求。
