工业生产用旋转式物料供给装置结构设计

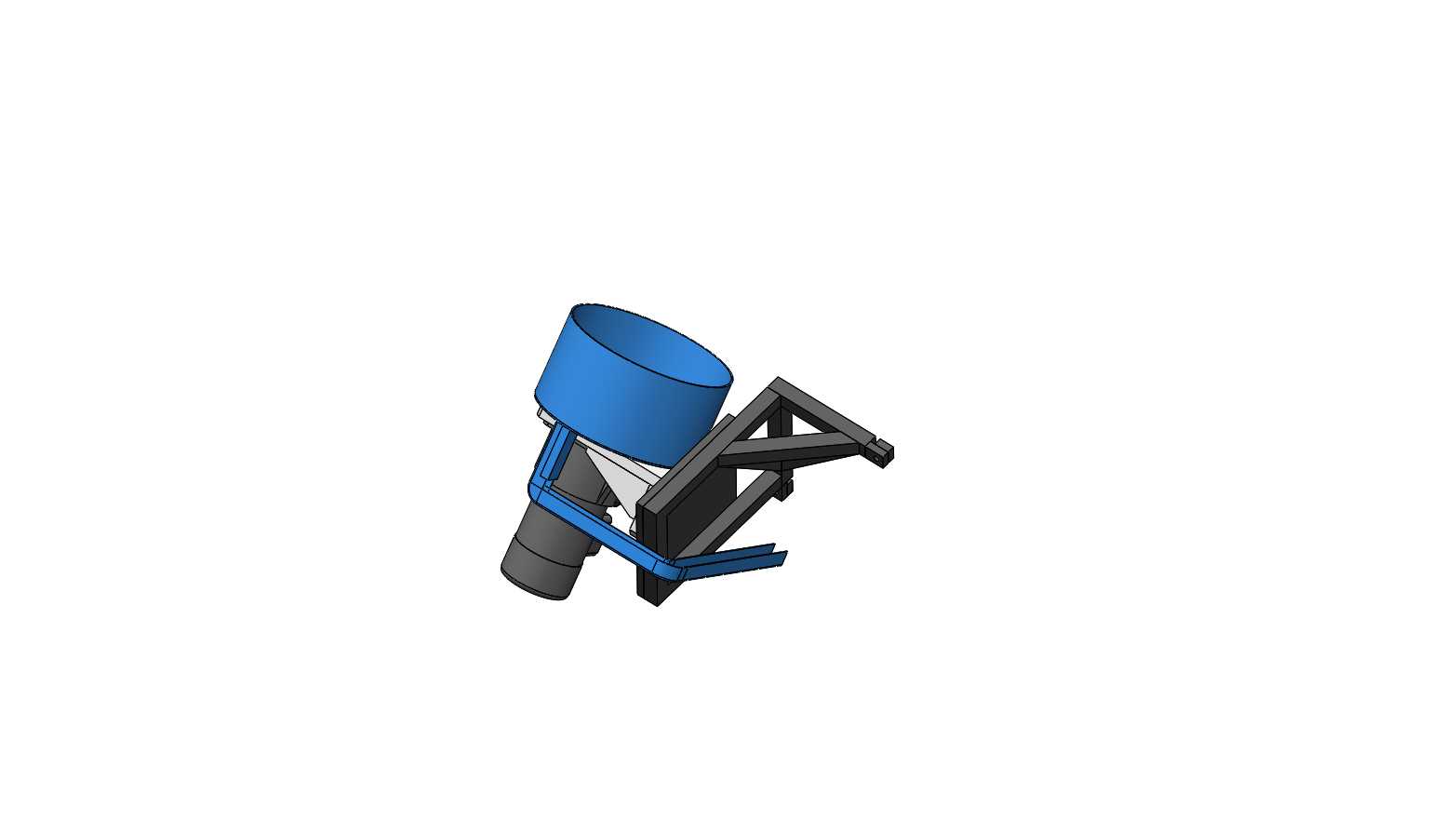

这款旋转给料装置主要面向粉体、小颗粒散料的连续定量供给场景，常见于精细化工、粮食加工、塑料改性、食品配料等生产环节，安装在储料仓与下游输送、计量、加工设备的衔接位置，解决散料输送过程中容易出现的架桥、冲料、给料量不稳定的问题，能够实现物料的均匀连续投喂，避免物料断流或者瞬时流量过大对后续工序造成冲击。从结构设计来看，装置上部采用敞口式锥形接料斗，大口径的进料端可以直接对接储料仓的出料口，锥面的倾斜角度经过反复校核，能够保证流动性一般的粉体物料依靠自重顺利滑入下部给料腔，不会在料斗内壁出现粘黏堆积；下部给料核心采用旋转叶轮式结构，通过旋转电机驱动叶轮匀速转动，每个叶轮格腔在转动过程中携带固定容积的物料从出料口排出，通过调整电机转速就可以精准控制单位时间的给料量，给料精度误差可以控制在较小范围内，满足连续化生产的配料配比要求。侧边的安装支架采用三角加强筋结构，整体刚性充足，能够承载料斗满载物料时的重量，支架上预留的标准安装孔位可以适配不同规格的生产架体，安装时不需要额外做复杂的改装适配，安装边界可以覆盖多数中小型散料处理生产线的工位空间，整体结构紧凑，不会占用过多的车间横向安装位置，竖向安装高度也适配常规储料仓的出料高度，不需要额外抬高储料仓或者增设过渡接料结构。设计过程中充分考虑了不同物料的适配性，给料腔与叶轮的配合间隙控制在合理范围，既不会因为间隙过大漏料影响给料精度，也不会因为间隙过小卡滞流动性稍差的颗粒物料；出料口采用标准圆管接口，可以直接对接软管、螺旋输送机或者真空上料机的进料端，衔接处不需要额外做转接结构。装置的旋转驱动部分与给料腔做了分隔设计，能够避免细粉物料渗入驱动端造成电机磨损，延长设备的连续运行时长，日常维护时只需要定期打开给料腔的侧盖就可以清理内部残留物料，不需要整体拆解设备，维护操作十分便捷。在实际生产应用中，这款给料装置既可以单独作为定量给料单元使用，也可以多台组合搭配称重模块实现多物料的自动配比配料，适配不同产能规模的生产线需求，针对易吸潮的物料还可以在料斗位置增设加热或者破拱附件，拓展设备的适用物料范围。
