颚式破碎机定颚破碎颚板结构设计

在矿山粗碎、建筑固废回收、砂石骨料生产的一线作业场景里，颚式破碎机始终承担着头道破碎工序的核心载荷，而定颚破碎颚板作为直接与物料接触的核心耐磨构件，其结构设计合理性直接决定整机破碎效率、排料粒度稳定性以及易损件更换周期。很多现场运维人员都有过类似经验：同型号颚破在处理高硬度花岗岩或含较多石英成分的混凝土块时，若颚板结构设计不合理，不仅会出现局部磨损过快、颚板提前报废的问题，还容易在挤压破碎过程中出现物料打滑、排料不畅，甚至引发动颚载荷波动过大造成肘板断裂的故障。

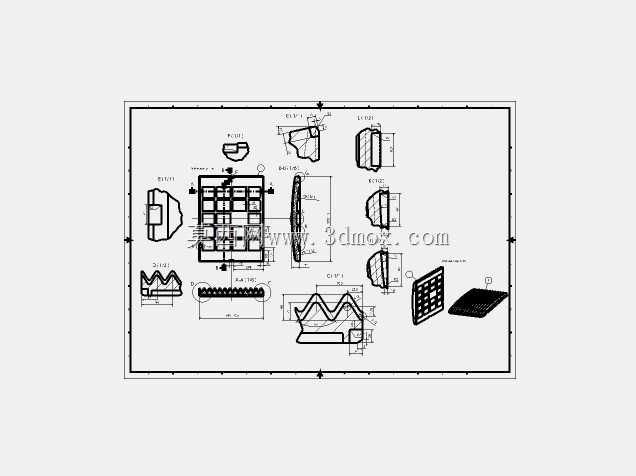

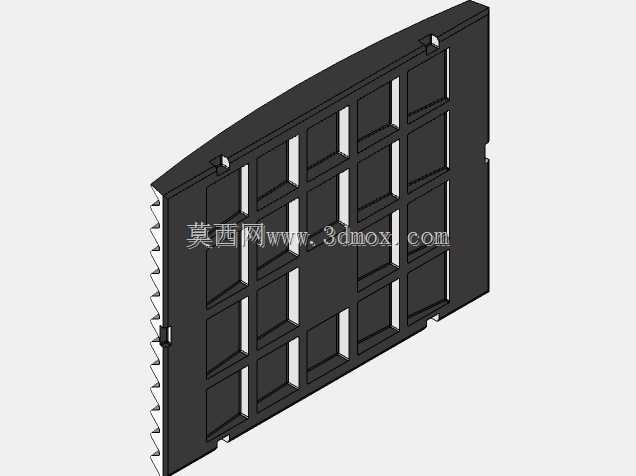

这款颚板的结构设计充分结合了现场破碎工况的受力特点，整体采用弧形外侧轮廓，刚好匹配定颚机架的安装贴合面，背部设置的纵横交错加强筋结构并非随意排布：纵向筋条沿物料下落挤压的受力方向布置，可将齿面受到的集中冲击载荷均匀分散到整个安装背板上，避免局部应力集中造成颚板断裂；横向筋条则对应机架上的安装定位槽，安装时可直接嵌入槽位完成径向定位，无需额外加工复杂的定位结构，大幅缩短现场更换易损件的停机时间。筋条之间的镂空方格结构在保证整体结构强度的前提下，有效降低了颚板自身重量，减少了动颚摆动过程中的惯性载荷损耗，同时也为安装时的吊装作业预留了足够的绑挂空间，现场作业人员无需制作专用吊具即可完成安装对位。

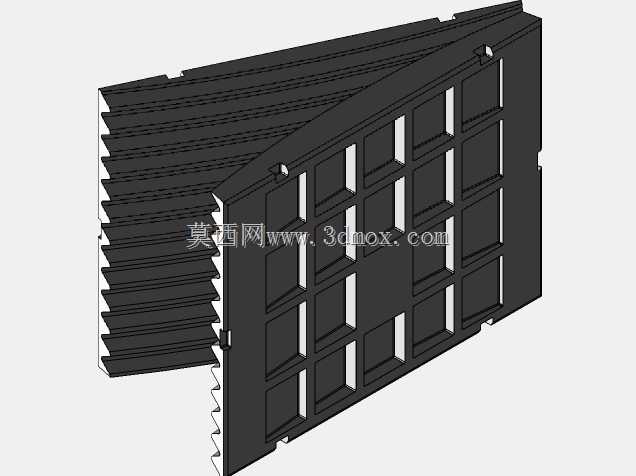

颚板的工作齿面采用连续排布的锯齿形齿形结构，齿尖角度经过反复工况验证，既保证了对高硬度物料的刺入挤压能力，又避免齿尖过脆在冲击载荷下发生崩裂。齿形沿破碎腔高度方向的排布做了差异化设计：上部入料口位置的齿距更大、齿高更高，适配刚进入破碎腔的大块物料，能够牢牢咬住粒径较大的矿块或混凝土块，防止物料在两颚板之间打滑弹出；下部靠近排料口位置的齿距更小、齿形更平缓，可对经过多次挤压的物料进行最后的细碎整形，保证排料粒度均匀，减少片状物料占比。齿面的硬度梯度设计也在结构上做了预留，齿尖部位厚度更大，可承受长期的磨损消耗，背板部位韧性更好，能够承受大块物料落下时的冲击载荷，避免颚板发生脆性断裂。

从安装边界来看，这款颚板的两侧边缘设置了对称的安装卡槽，可与机架两侧的压块紧密配合，安装时只需将颚板沿机架导轨滑入到位，拧紧两侧压块螺栓即可完成固定，无需在颚板本体上加工过多的螺栓孔，避免了螺栓孔位置成为应力薄弱点。颚板的整体弧度与定颚机架的安装面完全贴合，安装后不会出现局部悬空的问题，破碎过程中受力可均匀传递到机架本体上，不会出现局部载荷过大造成的机架变形。在实际选型适配时，需要注意颚板的长度、宽度尺寸需与对应型号颚破的破碎腔尺寸完全匹配，齿面的安装方向不能装反，否则会造成排料粒度不达标、颚板磨损速度加快的问题。

很多现场改造案例中，不少运维人员会盲目追求颚板的硬度而忽略结构强度，实际上颚板作为承受交变冲击载荷的构件，结构设计的合理性比材料硬度更为重要：合理的筋板排布能够让同等重量的颚板承受更大的冲击载荷，合理的齿形排布能够在相同功率下提升15%左右的破碎效率，精准的安装边界设计能够减少80%的安装对位时间，这些细节都是在长期一线作业中总结出的实际经验，也在这款颚板的结构设计中得到了充分体现。在砂石生产线的粗碎环节，这款颚板能够适配中等硬度以上的各类矿石、建筑固废的破碎作业，即使在连续三班倒的高强度作业场景下，也能保持稳定的破碎性能，不会因为局部结构失效造成非计划停机。
