链柄带刺球状击打类冷兵器结构设计

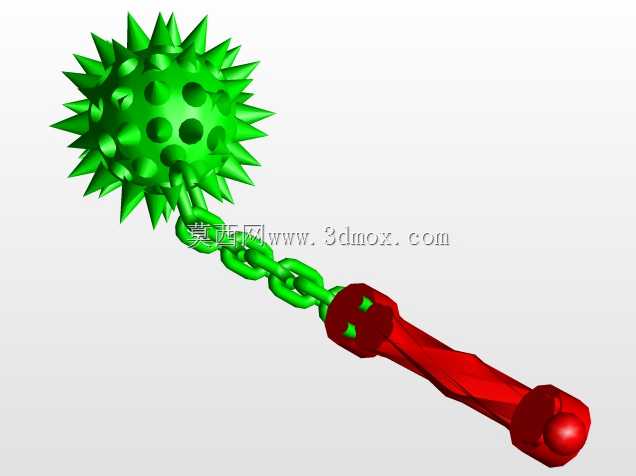

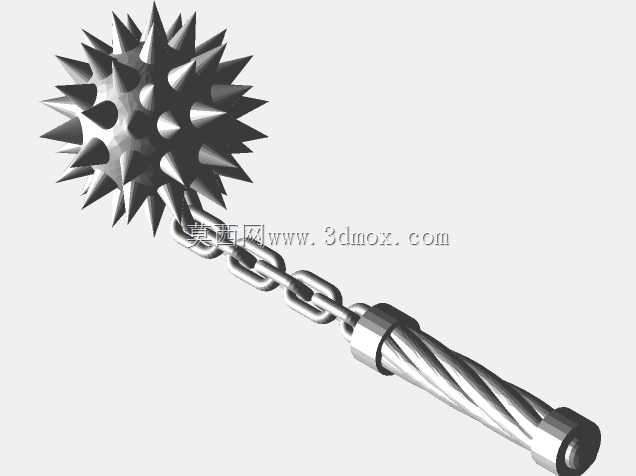

该结构属于钝击类手持器械的三维设计方案，整体分为刺球击打端、连接链段、握持手柄三个核心功能区段，各段之间通过刚性连接配合实现力的有效传递，适配近距离钝击作业的力学需求。从实际应用场景来看，这类结构的设计逻辑可延伸至安防防暴器械、影视道具制作、仿古兵器复原、文创周边开发等多个领域，其结构受力逻辑也能为特种破拆工具的击打端设计提供参考。

设计过程中首先明确击打端的功能需求：需要在接触目标时通过多点凸起实现压强集中，同时依靠球体自身重量提供足够的击打动能，因此刺球部分采用空心球面基体搭配均匀分布的锥形凸刺结构，球面基体上预留的圆形凹孔一方面用于降低整体自重，避免器械过重导致握持操控性下降，另一方面可调整击打端的重心位置，让重心尽可能靠近球体前端，提升挥击时的末端动能。凸刺采用等角度阵列分布，确保任意角度接触目标时都能有至少3-4个凸刺形成有效接触，避免击打时出现滑脱，同时凸刺根部做圆弧过渡处理，避免应力集中导致凸刺在反复冲击下出现断裂。

连接链段采用标准链环依次铰接的结构，每个链环的截面做等强度设计，链环之间的铰接间隙控制在合理范围，既保证链段具备一定的弯曲自由度，让挥击时刺球能够获得更大的挥动半径，又避免间隙过大导致链段出现无规则晃动影响击打精度。链段两端分别与刺球基座、手柄前端做嵌入式连接，连接位置做止转结构，避免挥击过程中连接位置出现松脱。

握持手柄部分采用多棱面柱体结构，棱面设计能够提升握持时的摩擦力，避免挥击时出现打滑，手柄靠近链段的位置设置有两个菱形凸起的限位结构，能够在握持时对前端手部形成定位，同时提升手柄前端的结构强度，抵消链段传递的冲击载荷。手柄末端做圆球状挡头，防止挥击时手部从手柄末端滑脱，同时平衡手柄部分的重量，让整体器械的重心落在靠近手柄前端三分之一的位置，兼顾操控灵活性与击打力度。

从安装边界与尺寸适配来看，刺球的外径根据握持手柄的长度做匹配设计，确保整体重量控制在单手握持可长时间操控的范围内，链段的长度根据挥击半径需求设定，过长会导致操控难度提升，过短则无法发挥链节结构的挥动增益效果。各部件的连接位置均采用同轴设计，保证力的传递路径沿器械轴线方向，减少挥击时的侧向分力，降低握持时的反震力度。

结构设计过程中对各受力部位做了强度校核：刺球与链段的连接位置承受击打时的最大冲击载荷，因此该位置的壁厚做加厚处理，链环的截面直径根据冲击载荷的大小做等强度计算，确保在额定冲击载荷下不会出现塑性变形。手柄部分采用变截面设计，靠近链段的位置截面更大，向后逐渐过渡到适合握持的截面尺寸，既保证结构强度，又兼顾握持舒适度。

从功能特性来看，该结构相较于一体式刚性棍棒，链段的存在让击打端具备一定的活动余量，能够在接触目标时产生附加的甩动冲击力，提升击打效果；同时刺球的多点凸起结构相较于平面击打端，能够在同等击打力度下产生更大的接触压强，提升钝击效果。各部件之间的连接均采用可拆卸式结构设计，方便后续对损坏部件进行更换，也可根据不同使用需求更换不同规格的刺球或者不同长度的链段，拓展器械的适用场景。

在三维建模过程中，所有曲面均做连续过渡处理，没有尖锐的应力集中棱角，各配合面的公差按照通用机械零部件的配合标准设定，确保加工后能够顺利装配。凸刺的阵列角度经过反复调整，确保相邻凸刺之间的间距均匀，不会出现局部过密或者过疏的情况，保证击打时的受力均匀。手柄表面的棱面数量根据成年人手掌的握持尺寸设定，确保握持时每个棱面都能与手掌贴合，提升握持稳定性。
