工业测量用基准定位底部梁结构

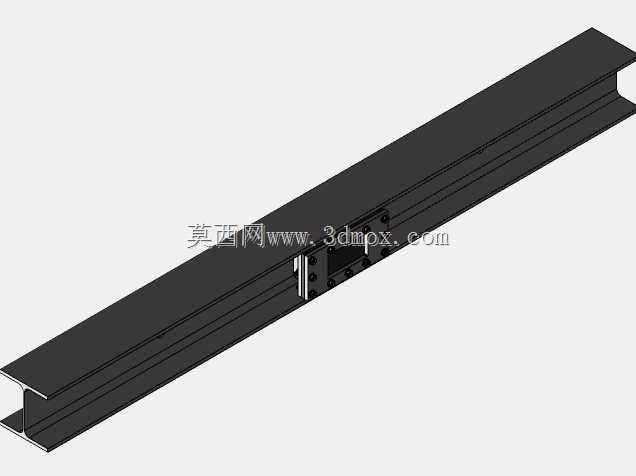

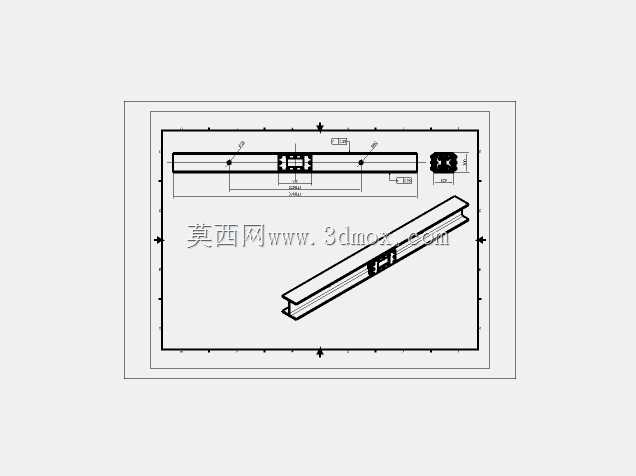

　　在大型工业设备安装、重型构件装配以及精密工程测量场景中，基准定位构件的精度直接决定了整套系统的最终安装误差，这类底部梁结构正是为解决现场安装基准面快速搭建、临时测量基准布设需求而设计的专用构件。不同于常规承重用工字钢梁，该构件在标准热轧型钢的基础上集成了定位连接组件，无需额外焊接临时码板即可快速完成配套构件的对接固定，在重型阀门组安装、大型管廊支架布设、工业预制构件现场拼装作业中，能够大幅减少现场基准找正的辅助作业时间。从结构设计逻辑来看，主体采用标准H型钢作为承载基体，充分利用型钢截面惯性矩大、抗弯性能稳定的特性，在长跨度布设时能够保持足够的刚度，避免梁体自身挠度影响基准精度；梁体侧面预装的快装连接模块，设置有统一的定位销孔与螺栓连接位，可直接适配不同规格的测量靶标座、临时支撑件以及待定位构件的连接接口，所有连接位的形位公差均按照工装级精度控制，相邻孔位的位置度偏差控制在0.1mm以内，能够满足工业级测量定位的精度要求。

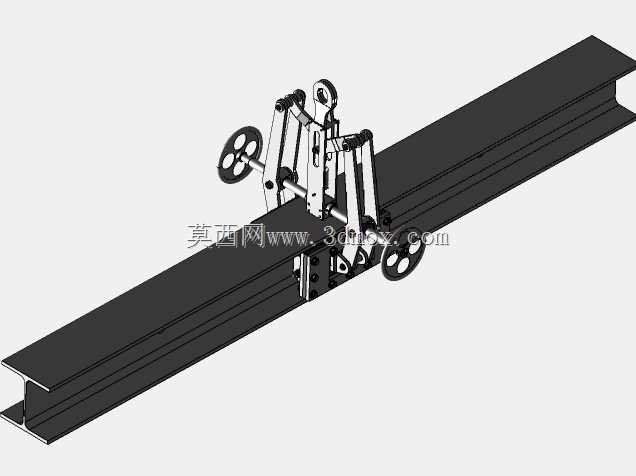

　　实际现场作业中，这类底部梁的使用场景覆盖多个工程环节：在大型阀块组预装作业时，可将多根底部梁按照预设坐标布设到作业平台上，快速搭建出统一的安装基准面，阀块组件可直接通过连接位固定在梁体上，无需逐个调整垫铁找正，待整套阀组装配完成并完成精度校验后，可快速拆除连接螺栓移除梁体，不会在预制构件上残留临时焊接的工装焊点，减少后续焊疤打磨、防腐补涂的工序。在现场安装边界方面，该梁体的截面尺寸完全适配标准型钢的安装空间，梁体总宽度与标准H型钢翼缘宽度一致，可直接放置在常规设备安装的预埋垫板上，无需额外定制加宽的支撑基础；侧面连接模块突出梁体表面的高度控制在50mm以内，不会与周边的管线、支撑构件产生空间干涉，多根梁体并排布设时，最小间距可控制在200mm，能够适配高密度阀组、紧凑式管架的安装空间需求。

　　设计过程中充分考虑了现场复用的需求，梁体主体采用高强度结构钢制作，连接模块的销孔、螺栓孔均做了淬火硬化处理，反复拆装使用不会出现孔位变形、磨损超差的问题，梁体两端设置有标准吊装孔，可直接通过起重设备快速转运布设，单根梁体的重量控制在现场人工辅助搬运可承受的范围内，小范围调整位置时无需调用重型起重设备。不同于永久承重结构梁，该构件的核心功能是提供高精度的临时测量与安装基准，因此在结构设计时没有额外增加冗余的承重加强结构，而是重点控制梁体的平面度、连接位的位置精度，梁体上表面经过精铣处理，平面度误差控制在每米0.05mm以内，可直接作为水平度测量的基准面使用，无需额外架设平尺、校准块。

　　在多构件拼接使用时，梁体端部设置有定位止口，两根梁对接时可通过止口快速对齐，保证拼接后的上表面平面度、侧面连接位的同轴度，无需反复校准即可实现长距离基准线的布设，在长度超过10米的大型设备安装作业中，可通过多根梁拼接快速搭建出连续的高精度基准带，相比传统的拉线、打水平仪逐点找正的作业方式，作业效率可提升60%以上，同时能够避免人为读数误差导致的基准偏差。梁体上的连接模块采用模块化设计，可根据实际使用需求更换不同规格的连接接口，适配不同类型的待安装构件，无需对梁体主体进行二次加工，大幅提升了构件的场景适配能力，无论是小型仪表阀组的预装，还是大型工业管道支架的定位，都可以通过更换连接头实现快速适配。
