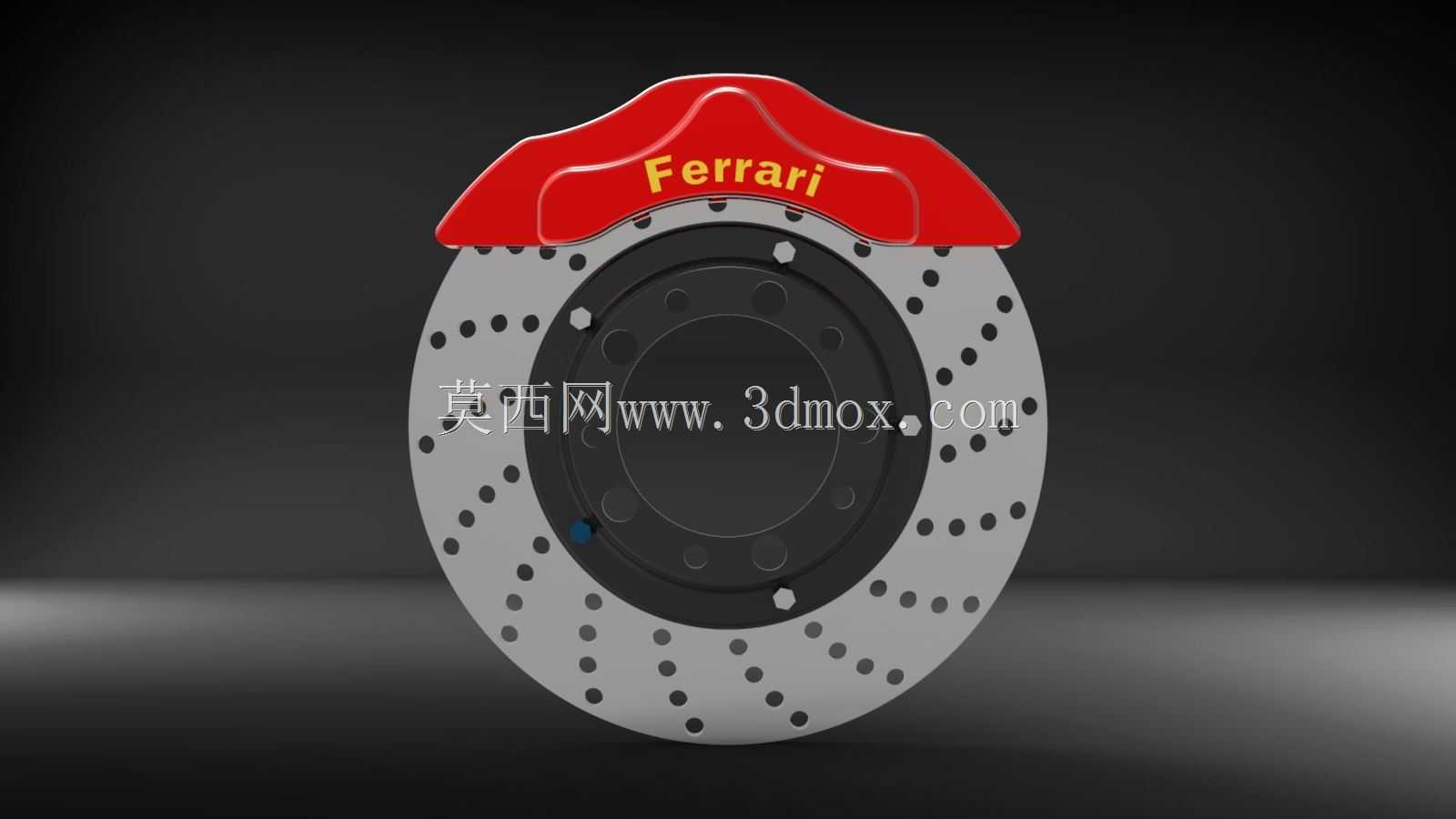

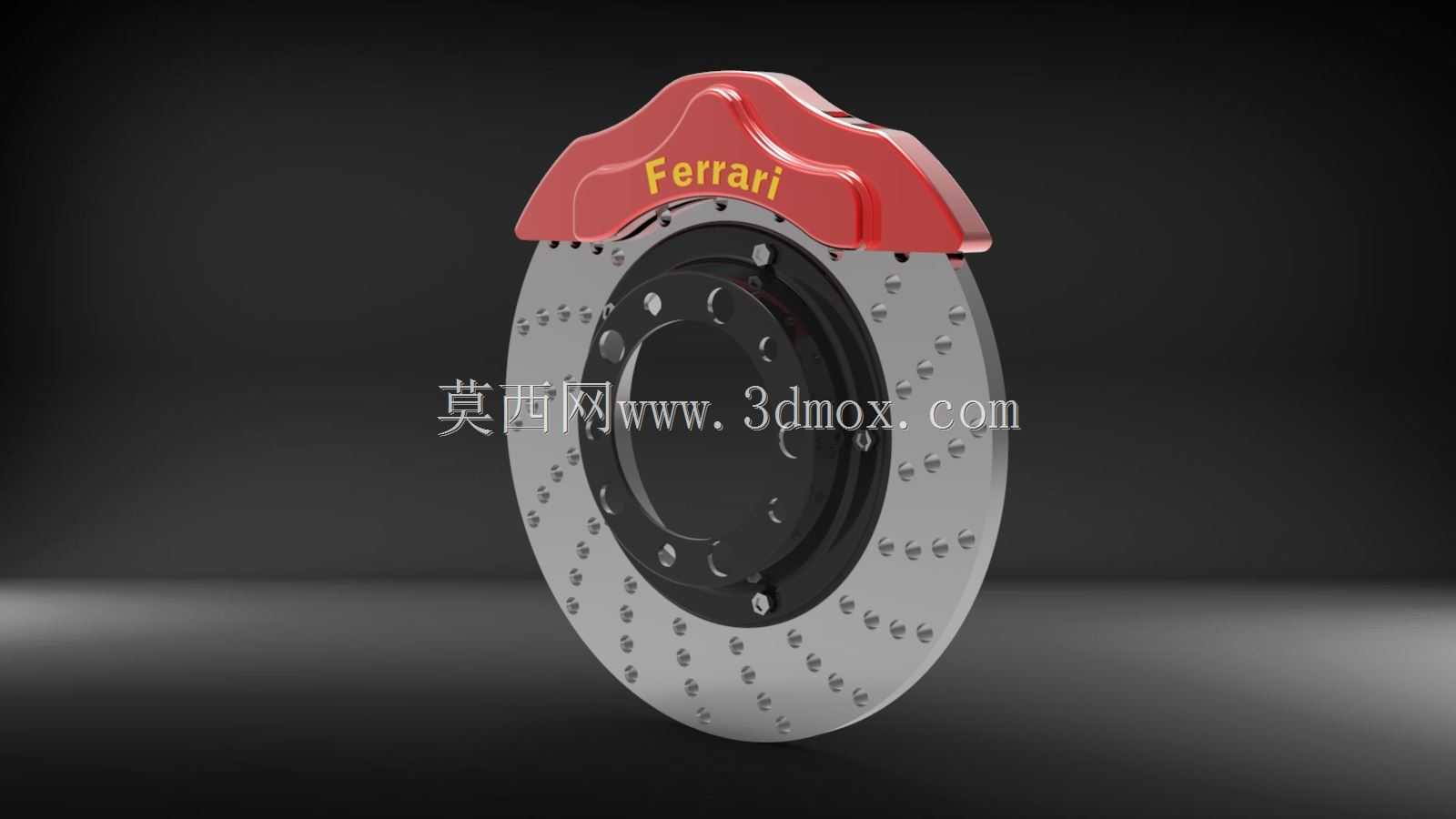

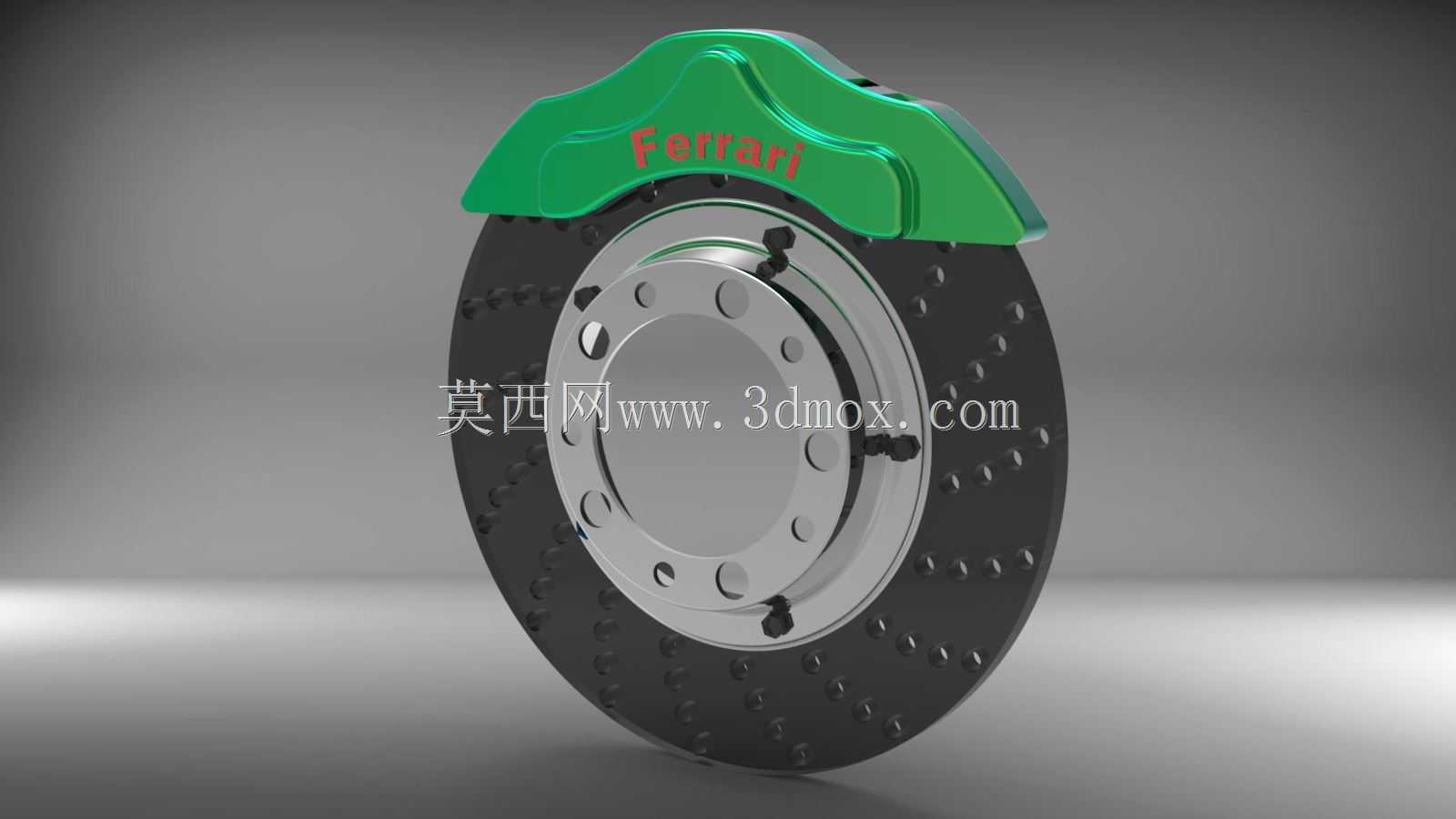

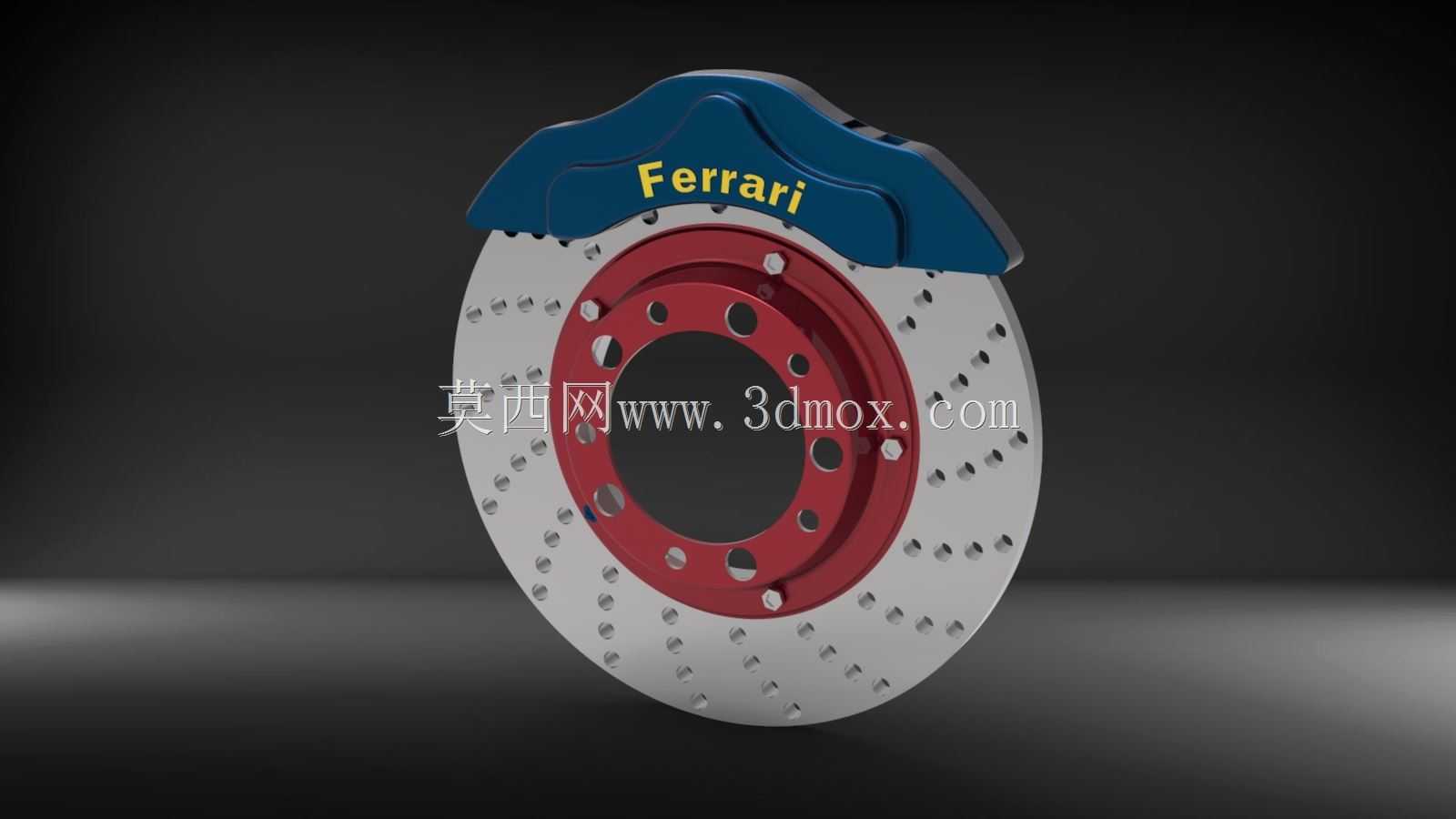

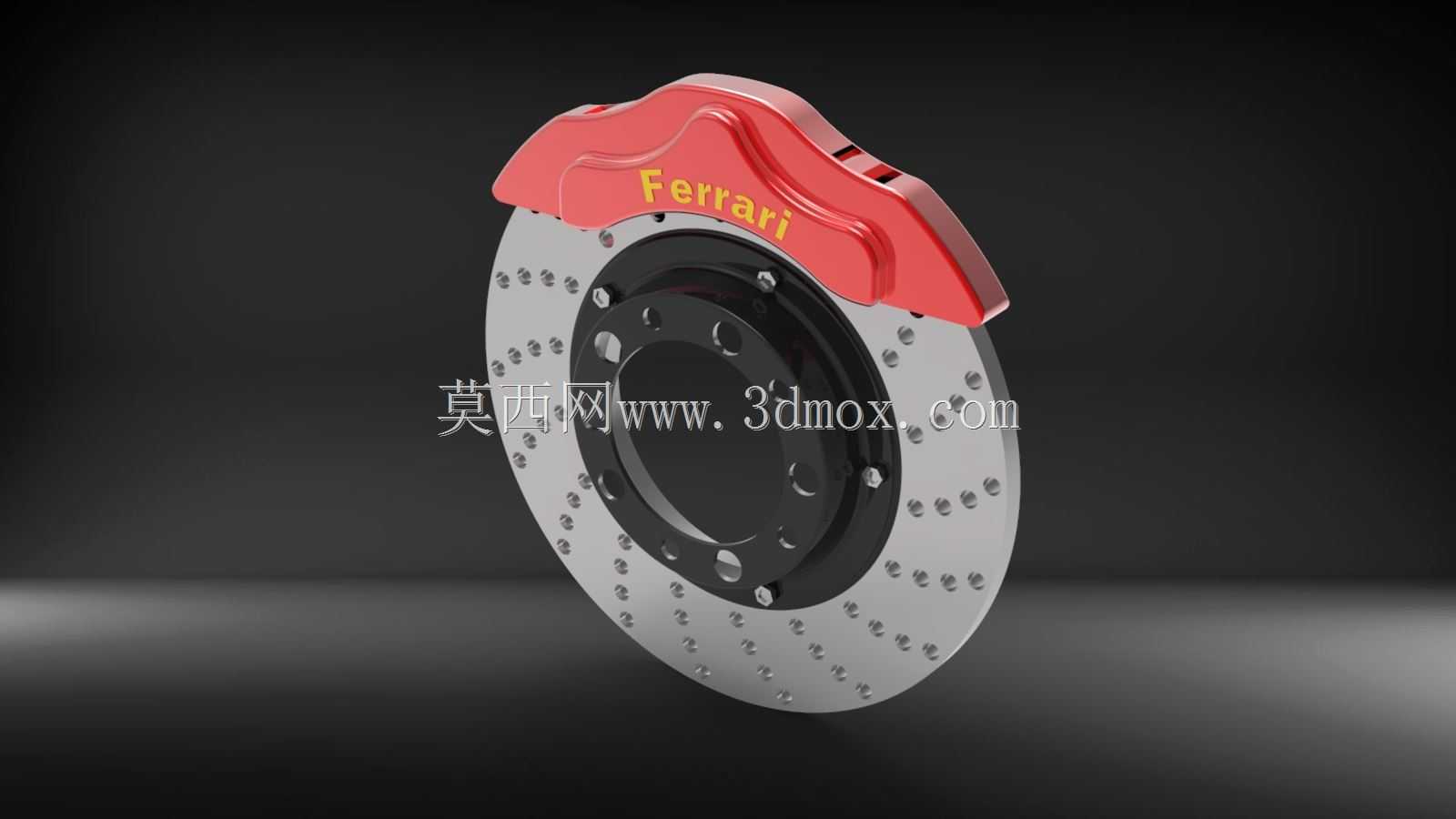

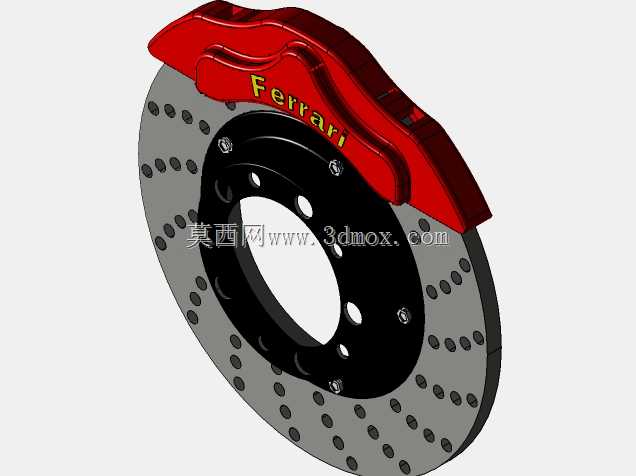

法拉利跑车前轮通风盘式制动结构

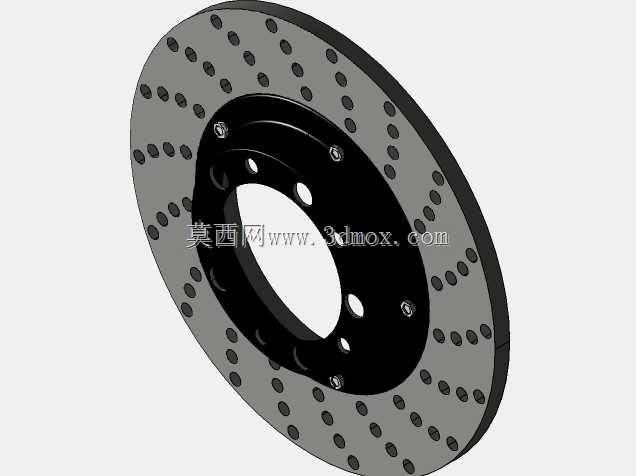

这套前轮制动结构适配高性能跑车的前轮安装位，匹配双叉臂前悬架的转向节接口，安装边界需预留卡钳与轮毂辐条的安全间隙，避免转向极限位置下卡钳与轮毂、悬架拉杆发生运动干涉。日常行驶场景中，制动盘随车轮同步转动，卡钳固定在转向节上保持静止，制动时液压油推动卡钳内侧活塞，将两侧摩擦片压紧在制动盘端面，通过摩擦力将车轮的动能转化为热能散出，实现车辆减速或驻车。针对跑车高速行驶、频繁重刹的使用工况，制动盘采用钻孔通风结构，盘体内部设置径向通风道，行驶时气流顺着钻孔和通风道穿过盘体，快速带走摩擦产生的热量，避免连续制动下出现热衰减，保障制动效能的稳定性。卡钳采用对置活塞布局，相比浮动卡钳能提供更均匀的制动力输出，摩擦片贴合压力分布更均衡，减少偏磨问题，同时卡钳壳体做了轻量化造型处理，降低簧下质量，提升悬架的响应速度。设计过程中首先确定制动盘的有效摩擦半径，匹配整车轴荷分配与制动力分配比例，计算所需的夹紧力与活塞总面积，再根据轮毂的ET值、轮辋内径确定卡钳的外轮廓尺寸，预留出摩擦片磨损后的补偿行程空间。制动盘的安装孔位采用节圆直径定位，与轮毂轴承的安装法兰精准配合，保证制动盘的端面跳动量控制在工程允许范围内，避免制动时出现方向盘抖动问题。卡钳的安装支架需匹配转向节的安装点位置，保证卡钳与制动盘的同轴度，摩擦片与制动盘的初始间隙控制在合理区间，既避免拖滞阻力增加油耗，又保证制动踏板的响应行程符合驾驶预期。钻孔的排布避开了制动盘的应力集中区域，防止长期热应力循环下盘体出现裂纹，同时钻孔边缘做了倒角处理，减少摩擦片的异常磨损。整套结构的尺寸参数完全适配对应车型的前轮空间，安装时无需额外改动周边部件，可直接替换原厂同规格制动组件，也可作为高性能制动系统开发的参考结构，用于制动性能仿真、结构强度校核的三维参照。
