直径48带混合钩起重吊具结构设计

在车间重型工件转运、港口散货吊装、设备安装就位这类常规作业场景里，吊钩作为起重系统末端直接承接载荷的核心构件，其结构合理性直接决定作业安全冗余与吊装效率。这款直径48规格的带混合钩，在结构设计上融合了直柄单钩的载荷传递优势与叠片式钩体的抗冲击特性，区别于传统单一锻造钩的应力集中问题，钩身过渡段采用大圆弧曲率衔接，从钩尖承载区到柄部安装段的壁厚变化做了连续渐变处理，避免截面突变带来的疲劳裂纹萌生风险。

从实际安装适配角度看，该吊钩柄部采用标准直柄配合横向锁销孔的结构，可直接适配市面上多数主流吨位的起重滑车、电动葫芦吊钩组以及手拉葫芦的下钩架安装位，安装边界尺寸经过匹配校核，柄部直径与锁销孔的中心距公差控制在通用互换范围内，不需要对现有吊具架做额外改造即可完成替换装配。钩身直径48的规格设定，对应常规作业场景下的额定承载区间，可覆盖多数中小型设备吊装、钢材转运、工装部件移位的载荷需求，钩尖部位做了加厚防变形处理，在挂入吊装带、卸扣或者钢丝绳套时，能避免长期偏载导致的钩尖外张变形，同时钩尖内侧预留了防脱卡板的安装卡槽，可直接配套标准防脱棘爪，防止作业过程中吊索具意外滑脱。

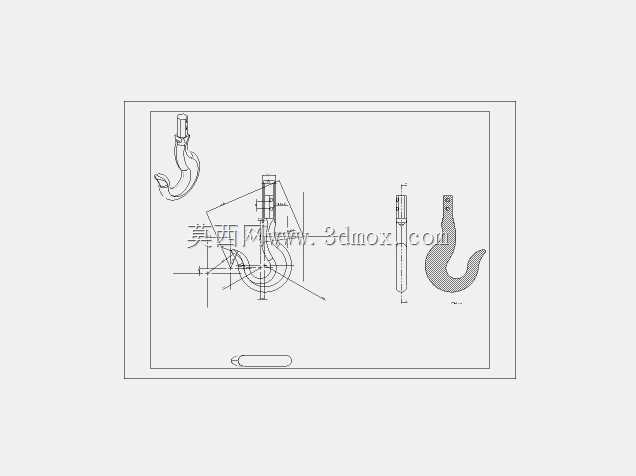

设计阶段针对混合钩的受力特性做了结构优化，钩身的危险截面位置，也就是钩身弯曲段的内侧受拉区，做了局部壁厚增厚处理，同时将传统圆形截面调整为近似椭圆的变截面形态，在不额外增加整体重量的前提下，提升受拉侧的截面抗弯模量，降低峰值应力。从工程图的视图排布能看到，设计时同时给出了钩体的外形轮廓、关键截面尺寸、安装孔位的形位公差要求，加工时可直接参照视图完成锻造、机加工以及后续的热处理工序，钩体的柄部端面做了倒角处理，避免安装时刮伤配套的推力轴承或者架体接触面，钩身的所有棱边都做了R2以上的圆角过渡，减少应力集中点的同时，也能避免吊装作业时棱边切割吊索具，降低钢丝绳、吊装带的非正常磨损。

在实际使用场景中，这类混合钩既可以作为固定吊具的末端承载件长期使用，也可以作为临时吊装作业的可拆卸吊点配件，相比普通铸造吊钩，其锻造后的基体组织更致密，配合调质热处理后能获得更好的综合力学性能，在承受突然的冲击载荷时不会出现脆性断裂。钩身的曲率半径经过匹配计算，当吊索具挂入钩底承载区时，吊索的受力方向与钩身截面的形心轴尽量重合，减少附加弯矩带来的额外载荷，避免长期偏载导致钩身出现不可逆的塑性变形。安装时需要注意，柄部穿入吊具架后，锁销必须穿入到位并做好开口销防松，钩体转动应灵活无卡滞，推力轴承的润滑脂填充要充足，避免长期重载转动导致接触面出现压痕磨损。日常巡检时可重点检查钩身危险截面的磨损量、钩尖的外张开度以及表面是否存在疲劳裂纹，当磨损量超过原截面尺寸的10%时需要及时做报废更换，确保吊装作业的安全冗余符合规范要求。
