适配60规格铝型材的直角折弯安装支架

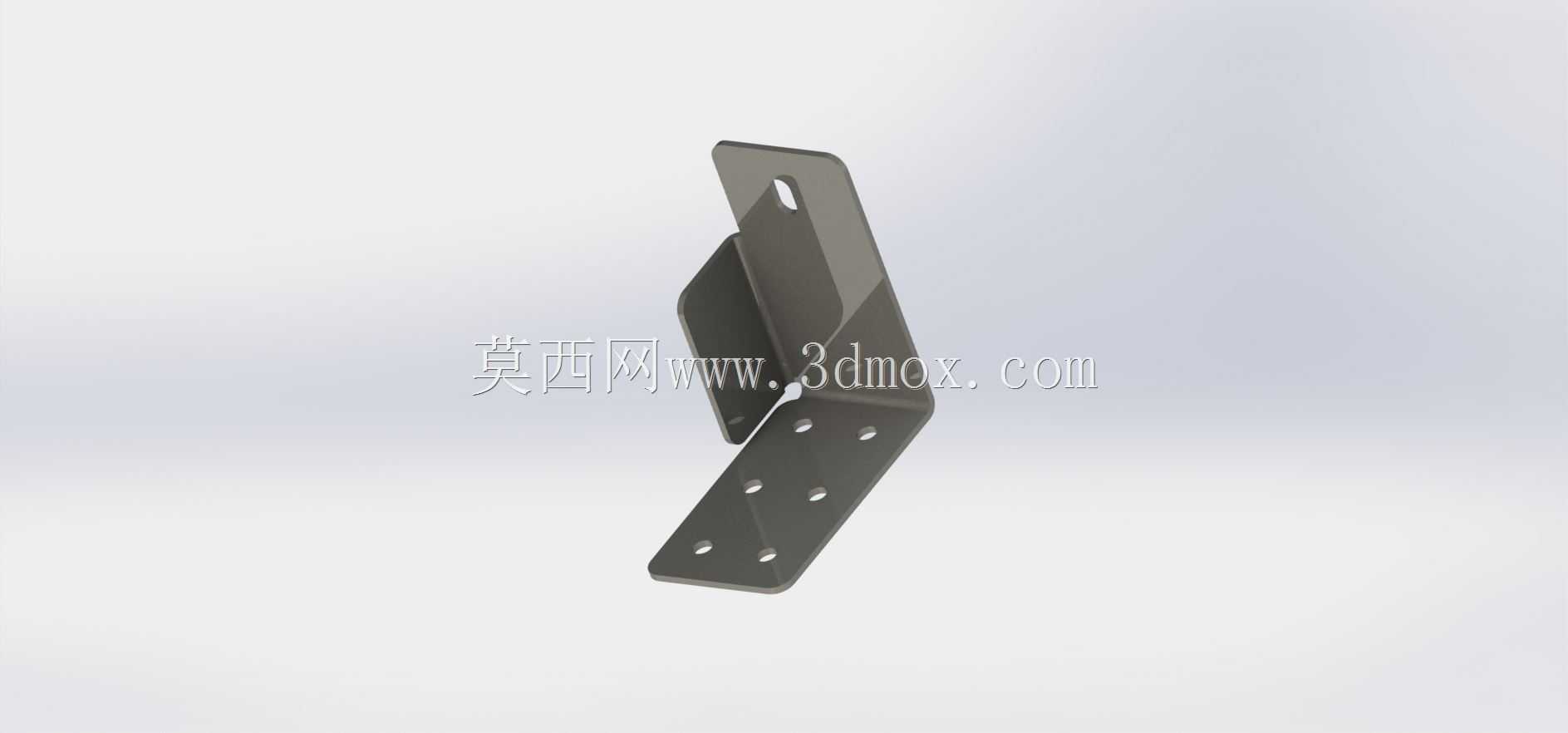

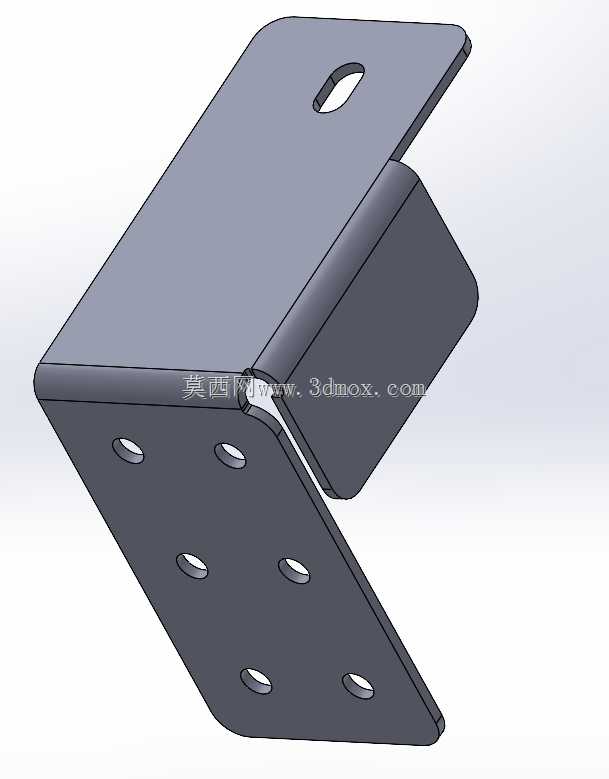

　　在工业铝型材搭建的视觉检测工位、小型传感器安装架、轻型设备侧装挂台场景里，这类折弯支架是解决型材与外置板件垂直连接的核心小件，很多现场调试时遇到的安装干涉、孔位对不上、承重不足问题，往往都和支架的设计细节直接相关。这款支架采用2mm厚度的铝板一体折弯成型，没有额外的焊接拼接工序，折弯处做了小半径的圆角过渡，既避免了直角折弯带来的应力集中开裂风险，也不会因为折弯半径过大占用型材侧方的安装空间，在紧凑的设备内部走线、排布其他辅件时，不会因为支架棱角突出剐蹭线缆或者干涉相邻零件的装配。

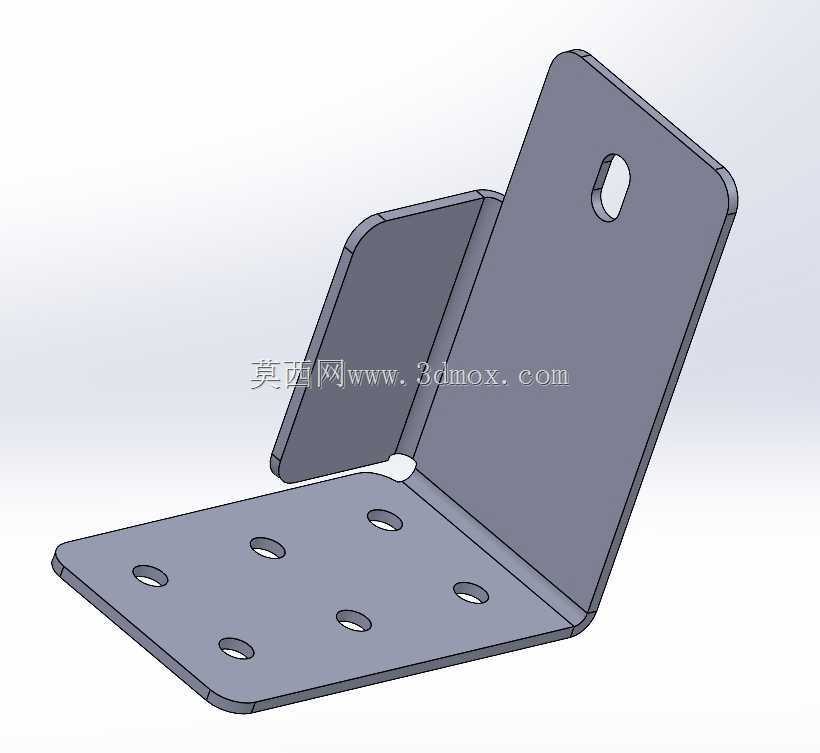

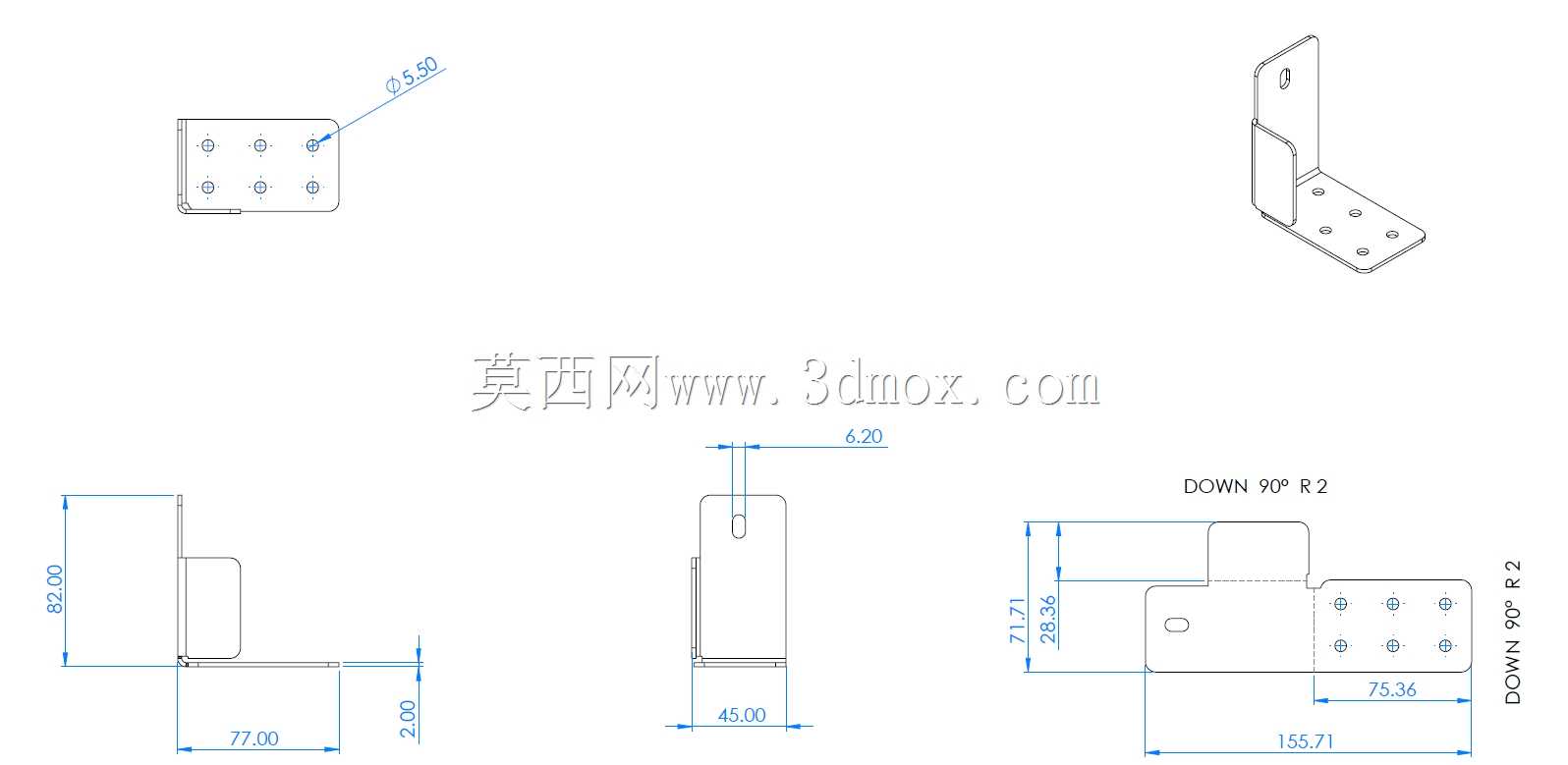

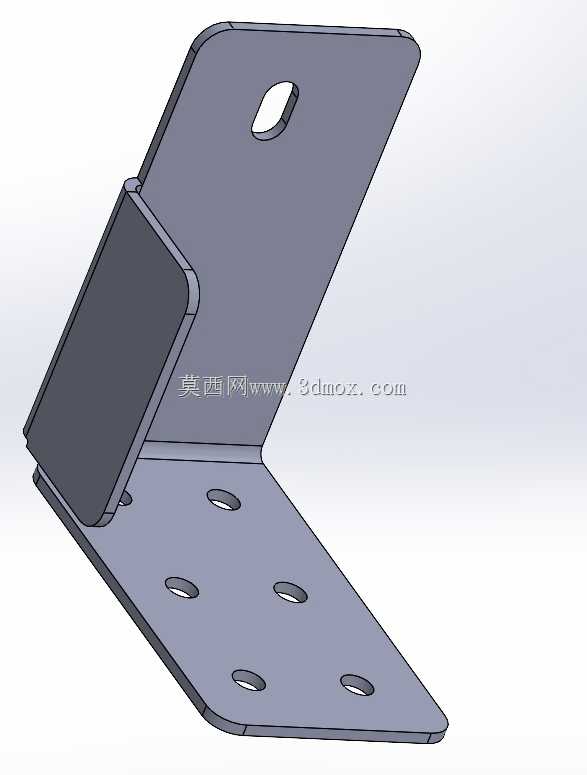

　　从安装边界来看，支架贴靠铝型材的立面开有一个长圆形的调节孔，这个孔位的设计是为了适配现场安装时的位置微调需求——很多时候铝型材上的T型螺母预放位置存在毫米级偏差，如果用圆孔就必须重新挪动螺母甚至拆改型材端的连接件，长圆孔可以允许支架在垂直方向有3mm左右的调节余量，不用反复拆装就能对准安装板的固定孔位。水平方向的安装底板一共开了六个圆形通孔，孔位按照两排三列的方式排布，适配M5规格的安装螺钉，孔间距参考了常规视觉模块、小型控制盒、传感器安装板的通用孔距，不管是安装工业相机的调节板、小型光电传感器的固定座，还是轻型的走线槽固定座，都能找到对应的孔位固定，不需要额外在底板上钻孔攻丝。

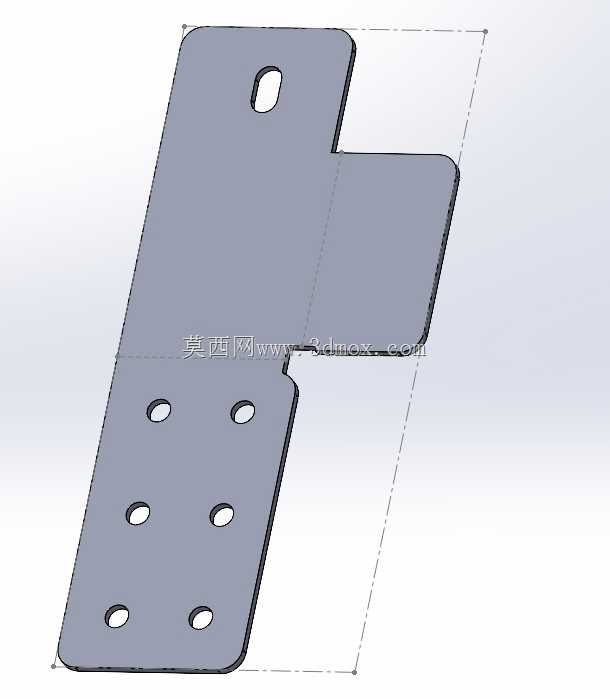

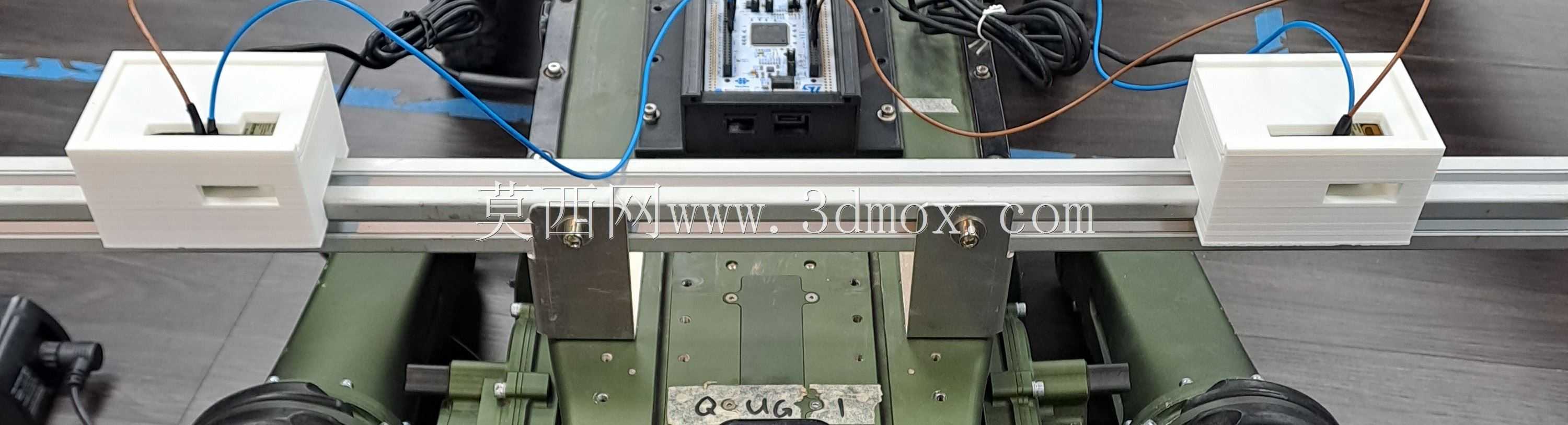

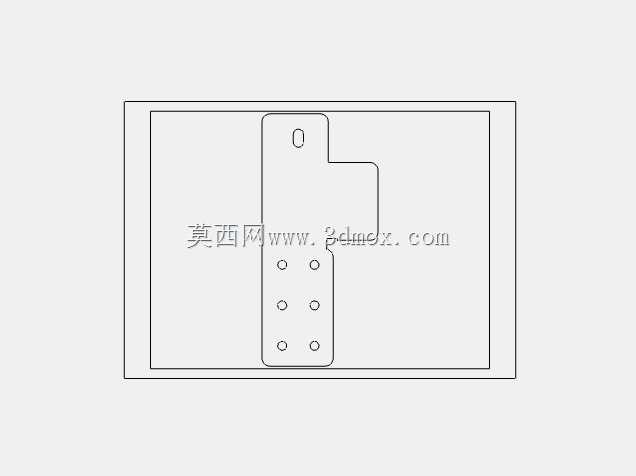

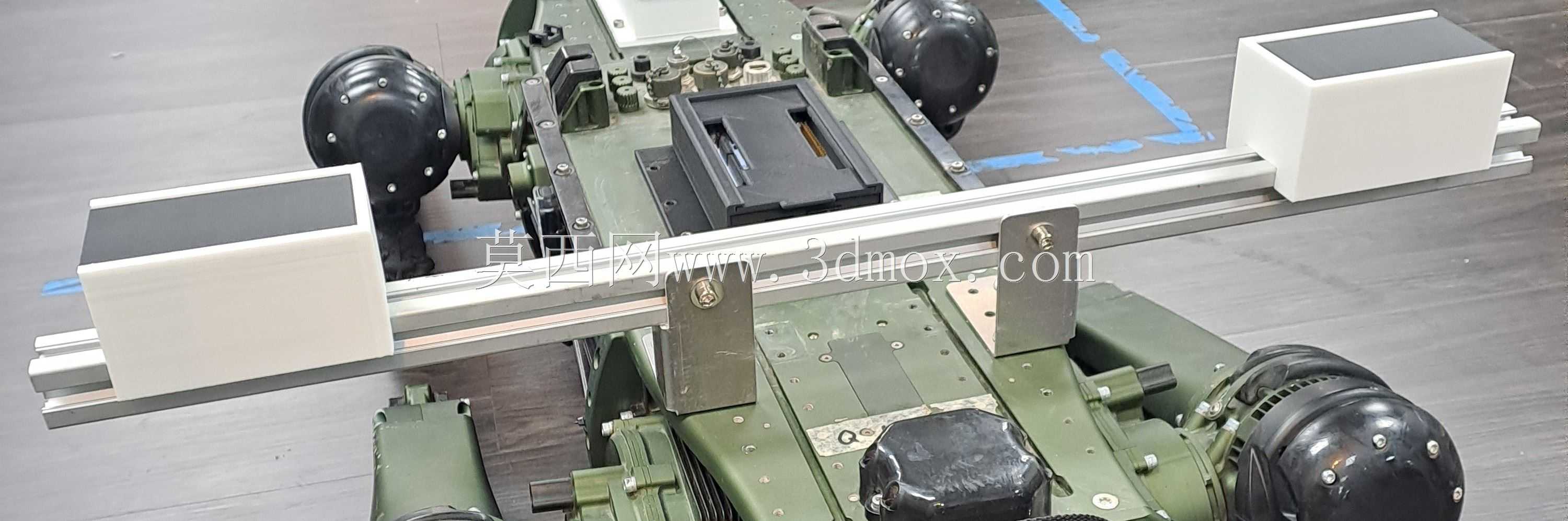

　　支架的两个折弯面之间做了微小的让位缺口，这个细节是折弯工艺里必须考虑的——如果两个垂直面在折弯线处完全闭合，折弯时材料挤压会导致立面根部鼓包，贴靠铝型材表面时就会出现缝隙，无法保证安装面的平面度，留出让位缺口后，两个安装面都能完全贴合对应的安装基准面，锁紧螺钉后不会出现支架翘曲、安装件倾斜的问题。实际使用场景中，这类支架主要用在60规格铝型材搭建的框架侧方，用来外挂视觉检测模块、小型操作按钮盒、气源处理三联件的轻型安装座，因为铝板本身的重量比钢制支架轻很多，不会给铝型材框架增加额外的负重，同时2mm的厚度足够承受5kg以内的静态挂载，完全满足常规工业现场轻型外挂件的承重需求。

　　设计时特意把所有的安装孔都做了去毛刺处理，孔边缘没有尖锐的翻边，穿螺钉的时候不会刮伤螺钉表面的镀层，也不会割伤安装时的操作工人手套。立面的安装孔适配M6规格的T型螺栓，刚好匹配60铝型材的槽宽规格，螺栓头可以直接滑入型材槽内，不需要额外加工型材，从支架的整体外形来看，所有外露的边角都做了小倒角处理，没有尖锐的棱角，在设备维护、调整工位时不会剐蹭操作人员的衣物或者皮肤。很多现场自制的支架往往忽略折弯处的让位和孔位的调节余量，安装时要么需要反复修磨支架根部，要么只能扩孔来适配偏差，这款支架在设计阶段就把现场安装的常见公差问题考虑进去，不管是新搭建的铝型材框架，还是后期改造现有设备加装外挂件，都能直接拿来装配，不需要二次加工。水平底板的六个孔位覆盖了大部分常见小型工业配件的安装孔距，不需要额外制作转接板就能直接固定配件，减少了装配时的零件数量，也降低了整体的装配累计误差。支架的折弯角度控制在90度±0.2度的公差范围内，安装后可以保证外挂的配件和铝型材框架保持垂直，不会因为支架角度偏差导致视觉模块拍摄角度倾斜、传感器检测方向偏移这类问题，在对安装角度有一定要求的视觉检测工位上，这个角度公差可以减少后续调试时的角度校准工作量。
