自动化托盘装载插入工作站结构设计

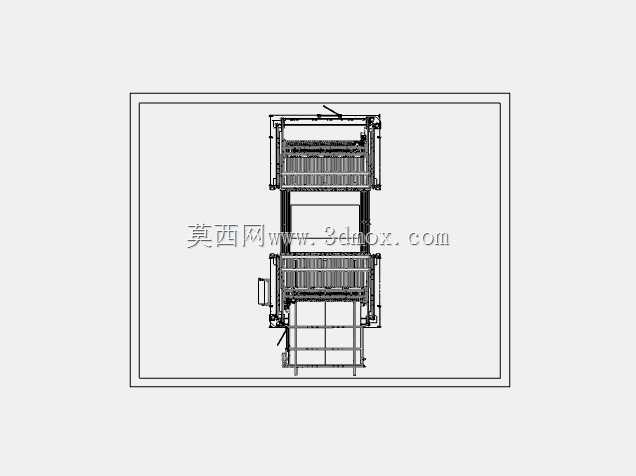

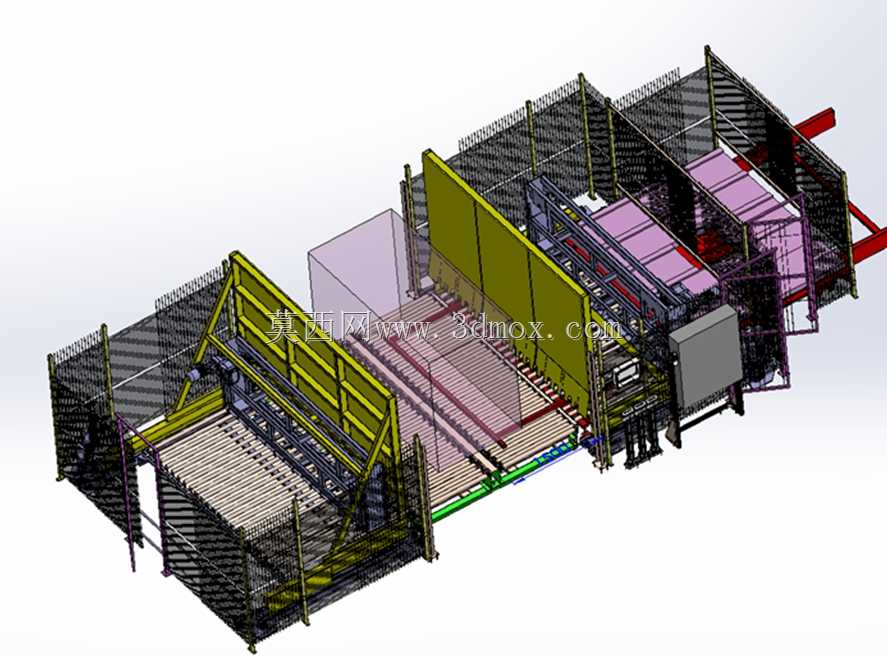

这套托盘插入设备主要面向成品仓储、生产线下线码垛环节的空托盘自动补位需求，常见于快消品整箱出货、家电成品仓储、建材包装线后端的托盘流转工位，解决传统人工放置空托盘效率低、对位偏差大、与后续码垛机械手节拍不匹配的痛点。设备整体采用框架式防护结构，外围配置网格状安全防护围栏，围栏高度覆盖设备运动部件的全行程范围，避免人员误入运行区间触发安全风险，围栏预留的物料进出口位置与上下游输送线的对接面做了齐平处理，不会额外占用车间通道的通行空间。

从功能逻辑上看，设备核心作用是将堆叠存放的空托盘逐片分离、精准插入到待装载工位，配合前端的输送线完成托盘的定位承托，替代人工逐片搬运托盘的重复劳作。设备的托盘承载工位采用辊道式支撑结构，辊道间距经过适配通用标准木托盘、塑料托盘的底部支撑筋位置设计，不会出现托盘局部悬空导致的变形问题，辊道表面做了镀锌防锈处理，长期接触车间地面带有的灰尘、托盘残留木屑也不会出现卡滞。托盘分离机构采用双侧同步夹持提升的结构，两侧的提升导轨平行度控制在0.5mm/m以内，保证提升过程中托盘不会出现单侧倾斜卡滞，分离动作的行程适配12-15片标准托盘的堆叠高度，单次分离动作可在3秒内完成，匹配常规码垛线10-12托/小时的生产节拍。

设计过程中优先考虑了设备的安装适配性，整体底座采用型钢焊接后整体去应力处理，安装时不需要额外做预埋地基，只要车间地面平整度在2mm/㎡范围内，通过底部的调节脚杯即可完成设备调平，调平后设备整体水平度误差不超过1mm/m，避免长期运行出现部件偏磨。设备的侧向预留了电气柜安装位，电气柜与设备主体的接线全部采用快插式航空接头，现场安装时不需要现场做线号匹配，只要对应接头防呆标识插接即可完成接线，大幅缩短现场安装调试的周期。设备的驱动部件全部布置在防护围栏内部的侧方安装面，日常维护时只需要打开侧方的防护门即可接触到所有驱动、传动部件，不需要拆解主体输送结构，日常点检的润滑点全部引出到设备外侧，不需要进入设备运行区间即可完成润滑保养。

托盘插入工位的定位机构采用双侧导向挡边结构，挡边的导入端做了15度的斜角导向，即使上游输送线过来的托盘存在±10mm的位置偏差，也可以通过导向斜面顺利滑入定位工位，定位后的托盘位置重复精度控制在±2mm以内，完全满足后续码垛机械手、自动缠膜设备的对位要求。设备的安全防护配置除了外围的围栏，还在所有可开启的防护门位置配置了安全门锁，只要任意一扇防护门被打开，设备的动力回路会立即切断，所有运动部件停止动作，避免维护过程中的误启动风险。考虑到不同行业的托盘尺寸差异，设备的双侧导向挡边、辊道宽度都设计成了可调节结构，调节范围覆盖1200*1000mm到1400*1200mm的主流标准托盘尺寸，不需要更换结构件只需要调整固定螺栓位置即可适配不同规格的托盘使用。设备的出料端与下游输送线的对接位置配置了过渡板，过渡板与上下游辊道的间隙控制在5mm以内，避免托盘输送过程中出现卡绊、跳动的问题，过渡板高度可通过腰型孔调节，适配不同高度的上下游输送线对接需求。
