制造设备安全防护遮罩结构设计

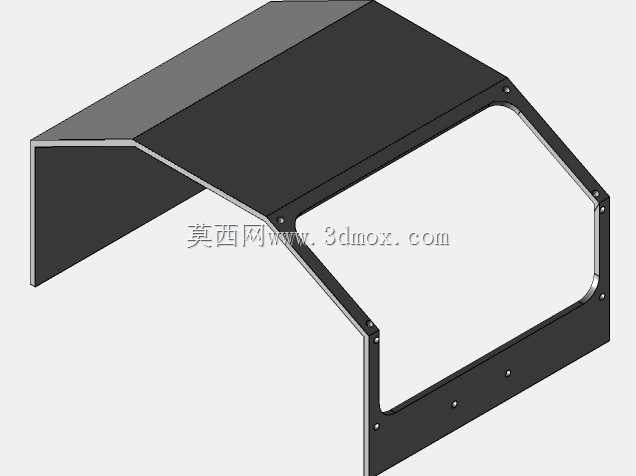

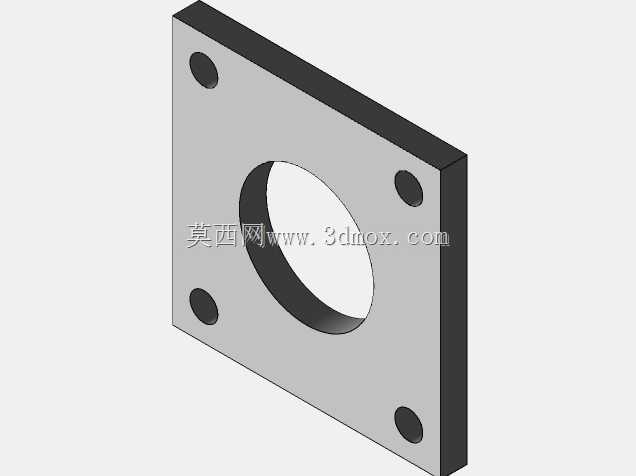

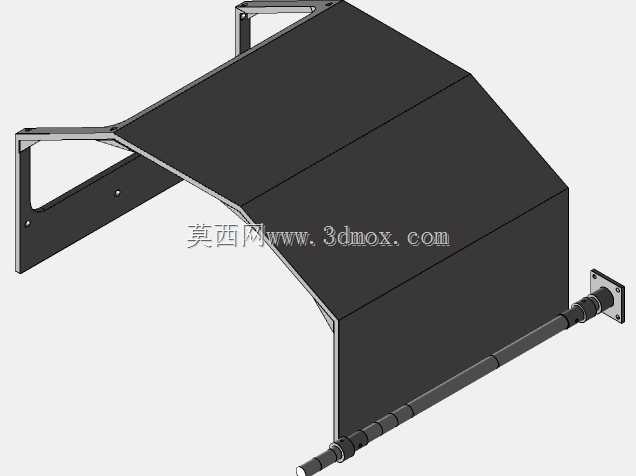

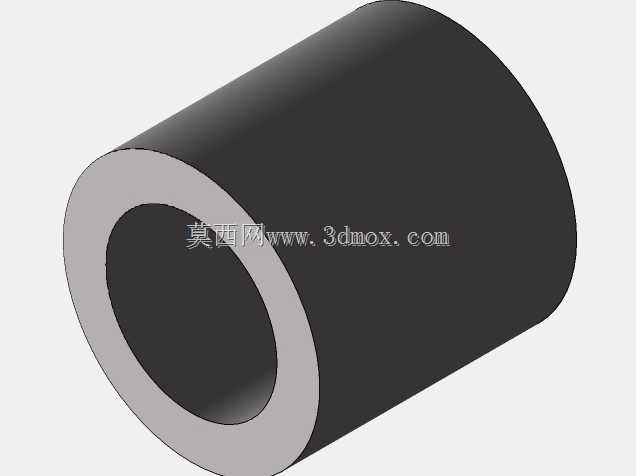

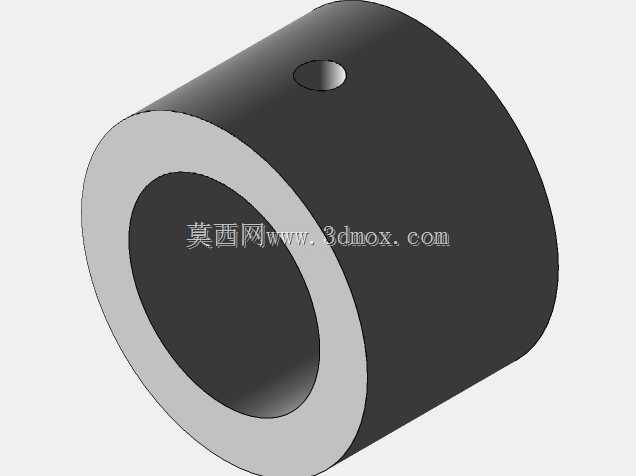

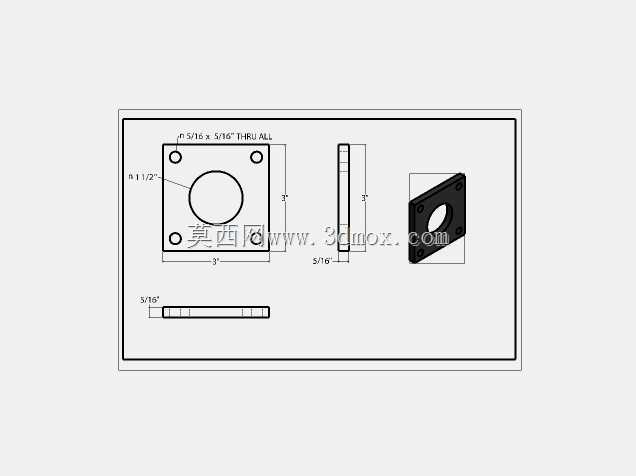

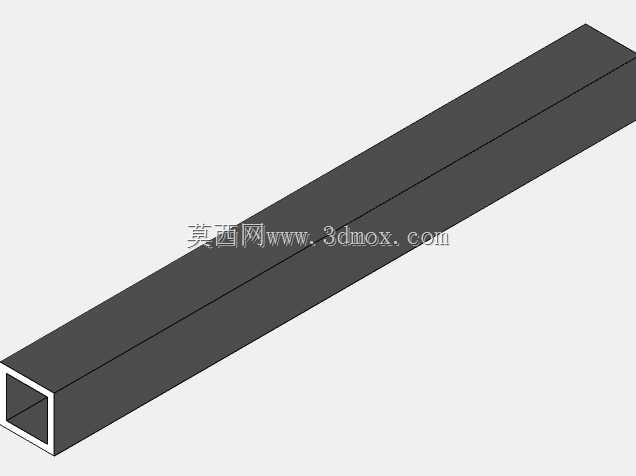

　　在离散制造车间的机加工、装配工位中，设备运动部件的安全防护是合规生产的核心要求之一，这款防护装置主要针对设备外露的传动、运动区域做物理隔离，避免操作人员肢体意外卷入、切屑飞溅伤人，同时也能阻挡加工过程中产生的切削液、粉尘向外扩散，维持工位周边的作业环境整洁。从结构形态来看，该防护装置采用多段折弯钣金拼接的罩体主体，顶部做斜向过渡设计，既可以避免罩体顶部积留切屑、杂物，也能在有限的安装空间内压缩整体高度，不会和设备上方的管线、吊具产生干涉。两侧的安装支架采用带安装孔的折弯件设计，支架上预留的长圆孔可以适配不同安装基面的孔位偏差，现场安装时不需要额外扩孔调整，降低装配难度。

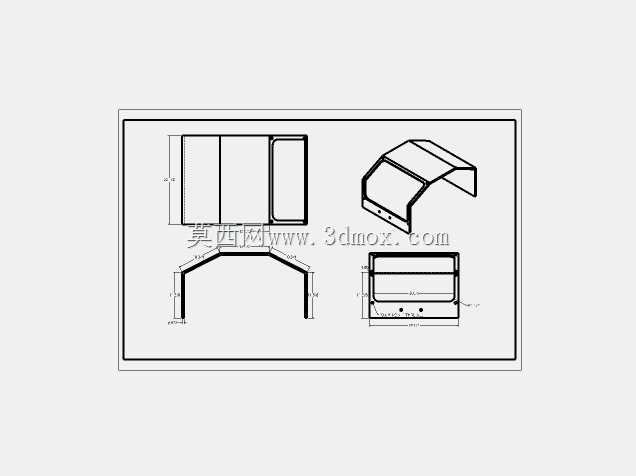

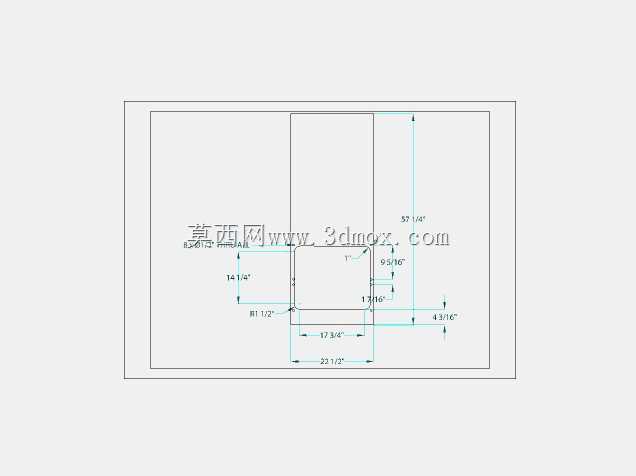

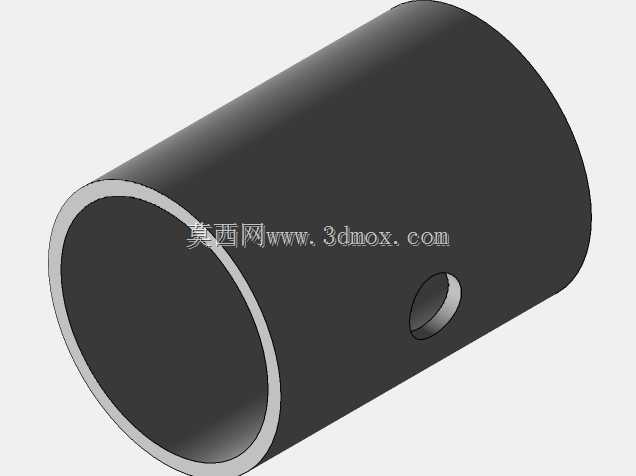

　　罩体的开合侧搭配了气撑杆结构，日常需要检修设备内部部件、清理切屑时，掀开罩体后气撑杆可以提供稳定的支撑力，不需要额外设置临时支撑，单人即可完成检修操作，闭合时气撑杆也能提供缓冲，避免罩体快速下落夹伤操作人员。设计过程中优先考虑了钣金加工的工艺性，所有折弯边都预留了合理的折弯半径，没有出现过小内角导致的折弯开裂风险，拼接焊缝全部设置在罩体内侧，外侧保持平整光滑，没有突出的棱角、毛刺，避免人员剐蹭受伤。安装边界方面，该防护装置适配的设备安装基面宽度范围在800mm至1200mm之间，罩体闭合状态下的纵深尺寸为650mm，掀开后的最大翻转角度为105度，不会遮挡设备的操作面板，也不会影响操作人员上下工件的操作空间。

　　罩体的钣金板材厚度选用2mm的冷轧钢板，兼顾结构强度和整体重量，不会因为自重过大导致气撑杆选型过载，同时也能抵御常规切屑的冲击，不会被高速飞出的切屑击穿。在实际应用场景中，这类防护装置可以适配普通车床、铣床、小型自动化装配设备的运动区域防护，也可以根据设备的实际轮廓调整罩体的分段尺寸，不需要重新设计整体安装支架，通用性较强。不同于传统的固定式焊接防护罩，这款可开合的结构设计平衡了防护性能和设备维护的便利性，不需要完全拆卸防护罩即可完成日常的设备点检、润滑作业，减少了维护人员的工作量，也避免了因为拆卸麻烦导致防护装置被违规拆除的情况。

　　罩体的边缘全部做了卷边处理，既提升了钣金边缘的结构刚度，也消除了锐边带来的安全隐患，安装支架和设备基面的连接采用内六角螺栓，螺栓头全部沉在支架的沉孔内，外侧没有突出的紧固件，不会勾挂操作人员的衣物。在传动侧的罩体边缘，还预留了密封胶条的安装槽，后期可以加装橡胶密封胶条，进一步提升罩体和设备基面之间的密封性，针对有粉尘防护要求的工位，还可以在罩体上预留观察窗的安装位，加装透明亚克力板，不需要掀开罩体即可观察内部设备的运行状态。
