实验室分析仪器悬臂式安装支架结构

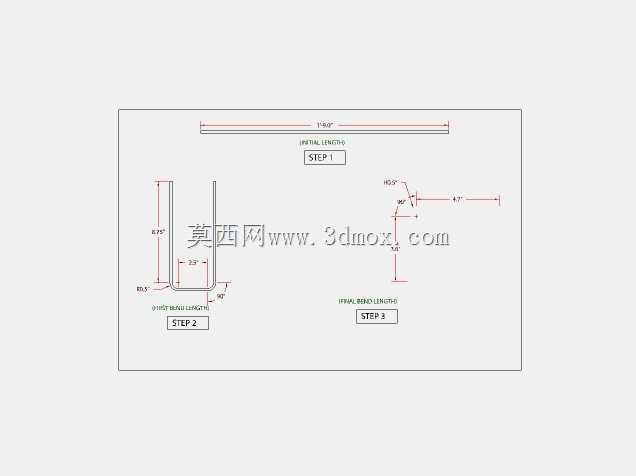

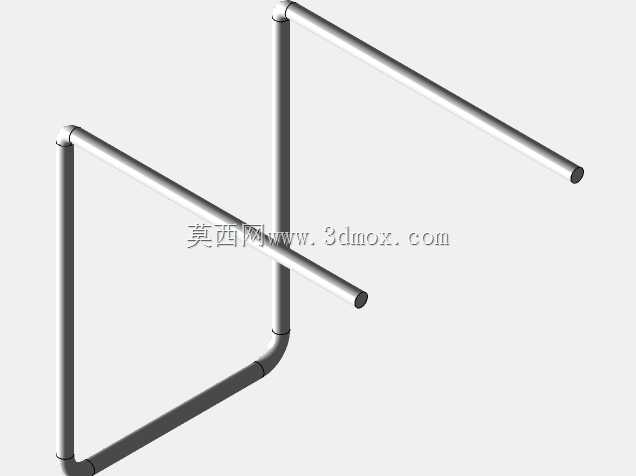

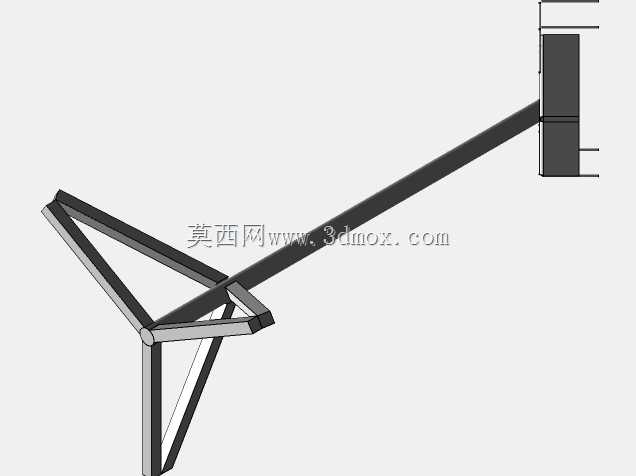

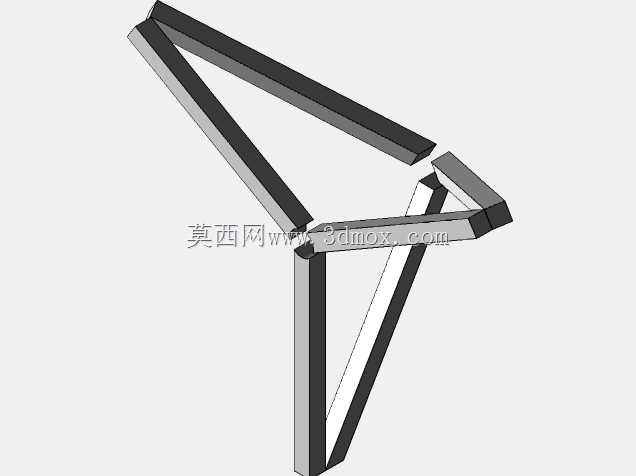

　　这款悬臂式安装支架主要面向实验室分析检测场景的设备布设需求，适配燃烧分析仪、气体泄漏测试仪、温度传感器等多类手持或小型台式分析工具的固定安装，解决实验室台面空间局促、检测点位灵活调整的实际痛点。从结构设计逻辑来看，整体采用三角桁架式底座配合长悬臂的构型，底座部分的三角框架通过中心铰接节点实现水平方向的角度回转，三根支腿形成稳定的三角支撑面，可直接固定在实验台边缘、墙面侧装基座或者立式设备的侧壁安装位上，支腿的型材截面采用等边角钢结构，在保证支撑刚度的同时尽可能降低结构自重，避免安装后对基座产生过大的偏载力矩。

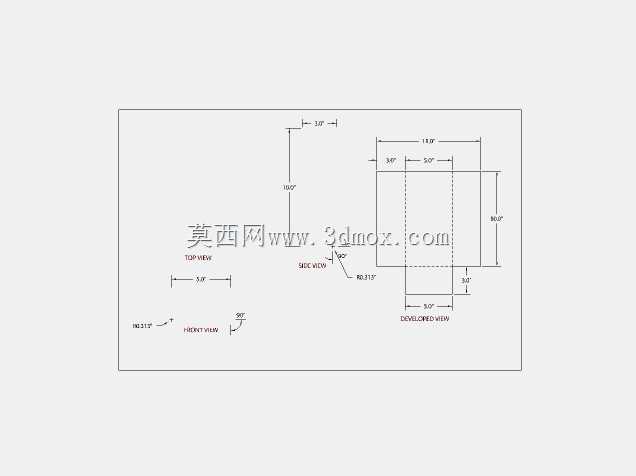

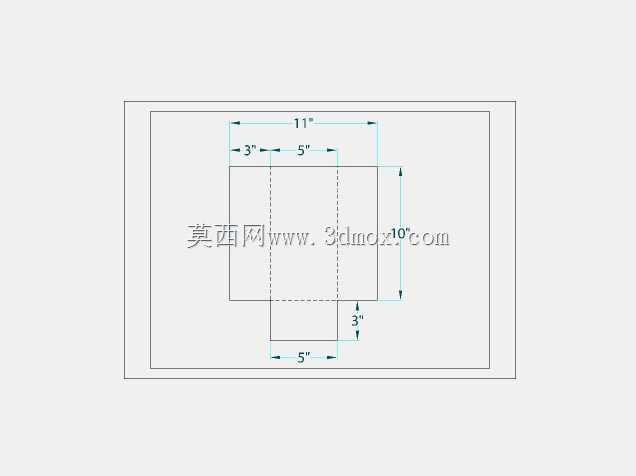

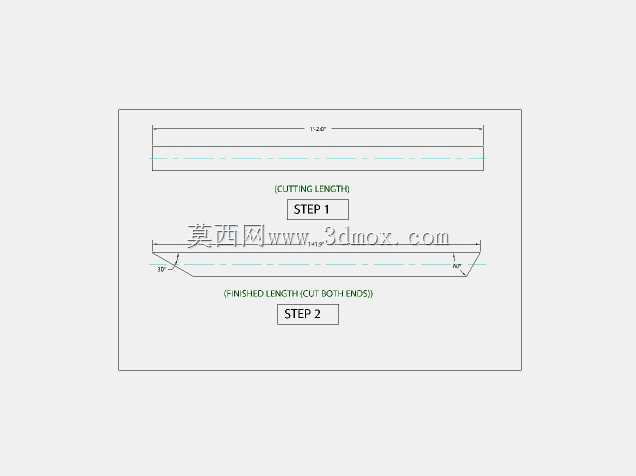

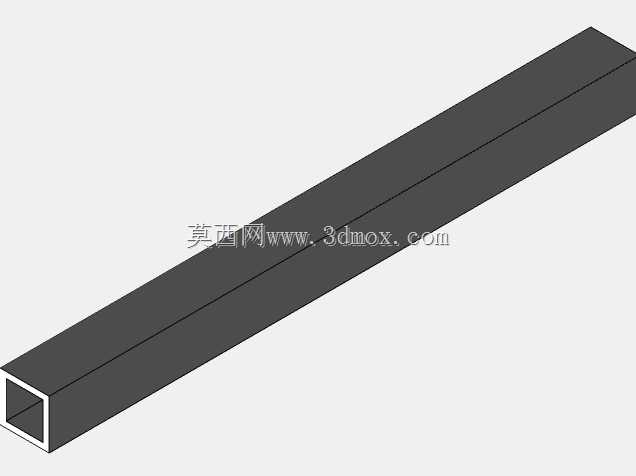

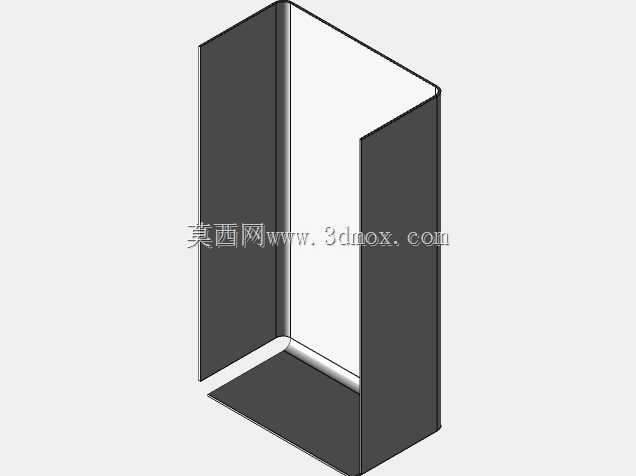

　　悬臂部分采用矩形截面的空心型材制作，长度方向根据常规实验室检测操作的覆盖范围设定，可实现从安装基座向外延伸1.2米至1.8米的作业覆盖半径，悬臂末端的安装背板采用双层夹板式结构，可通过调节夹板间距适配不同厚度的分析仪器主机，背板上预留的多组条形安装孔可兼容不同孔距的仪器固定需求，无需额外加工转接板即可完成设备装夹。在安装边界方面，壁挂安装时要求基座墙面的承重能力不低于15kg，底座安装孔位采用四点对称布局，孔距为120mm×120mm，适配常规的膨胀螺栓固定规格；台面夹持式安装时，底座下方预留的C型夹槽可夹持厚度在25mm至50mm之间的实验台边缘，夹槽内侧贴附橡胶防滑垫，避免装夹时刮伤台面同时增大摩擦力防止支架滑移。

　　功能特性上，悬臂与底座的连接节点采用阻尼转轴结构，可实现悬臂在垂直方向-15°至45°的俯仰角度调节，配合底座的水平回转功能，可将末端搭载的分析仪器调整到任意检测作业点位，调整到位后通过侧面的锁紧旋钮即可固定姿态，无需额外工具即可完成操作，满足实验室不同检测工位的快速切换需求。结构受力层面，设计阶段针对悬臂全伸展的最恶劣工况做了有限元校核，当末端搭载5kg以内的分析仪器时，悬臂末端的静挠度控制在2mm以内，不会因为结构形变影响检测仪器的对位精度，同时三角桁架的支腿结构可将悬臂产生的偏载力矩均匀分散到各个安装固定点，避免局部应力集中导致的结构失效。

　　实际应用中，这类支架可替代传统的台式仪器支座，将分析仪器从实验台面上移到壁挂或侧装位置，释放宝贵的台面操作空间，同时可根据检测需求灵活调整仪器位置，比如在做气体泄漏检测时，可将仪器悬臂伸展到待检测的管路接口附近，无需操作人员手持仪器长时间保持检测姿态，降低作业疲劳度；在做燃烧分析实验时，可将温度传感器或烟气分析仪通过支架固定在燃烧点位的指定高度位置，保证检测点位的一致性，提升检测数据的重复性精度。细节设计上，所有结构的棱边都做了R3的圆角倒钝处理，避免实验室操作人员调整设备时被锐边划伤，型材表面采用静电喷塑处理，耐常规实验室试剂的腐蚀，长期使用不会出现表层脱落生锈的问题，所有连接紧固件都采用内六角圆柱头螺钉，外观整洁同时方便使用常规内六角扳手进行维护拆装。
