煎锅焊接定位夹持工装结构

　　在商用厨具与家用煎锅的批量焊接生产环节，这类夹持结构的应用场景十分明确，主要针对煎锅锅体与附属结构件的拼焊工序，解决传统手工对齐定位效率低、拼缝偏差大、焊接后工件形变超差的实际生产痛点。日常生产中，煎锅的锅体多为拉伸成型的金属板材，需要焊接的部位包含把手安装座、底部导磁复底片、边缘包边加强条等结构，不同批次的板材厚度存在±0.1mm的公差波动，手工夹持时很容易出现焊缝错位，后续打磨修正的工作量能占到单工件加工时长的三成以上，这套夹持结构正是针对这类工序痛点做的定向设计。

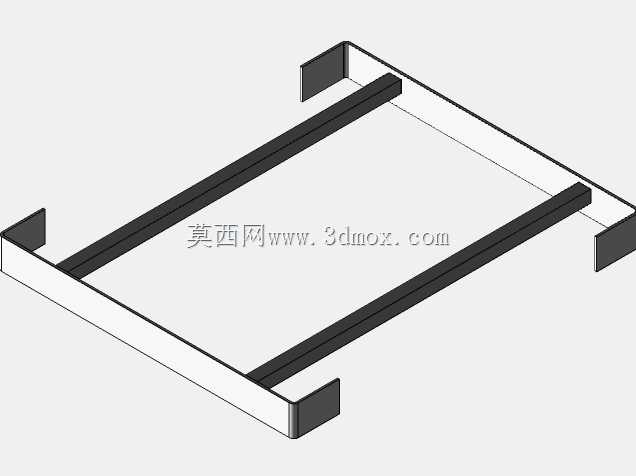

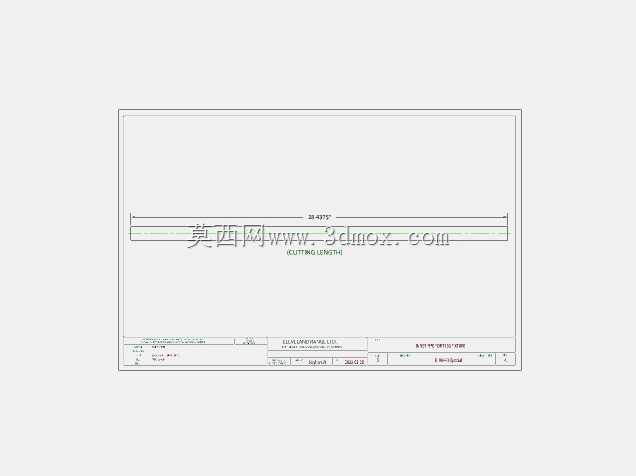

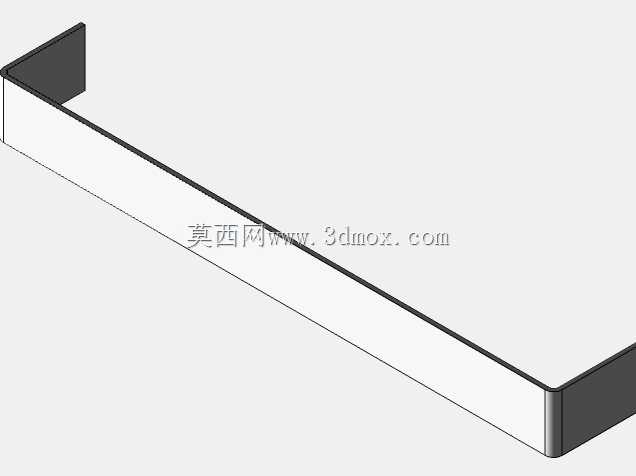

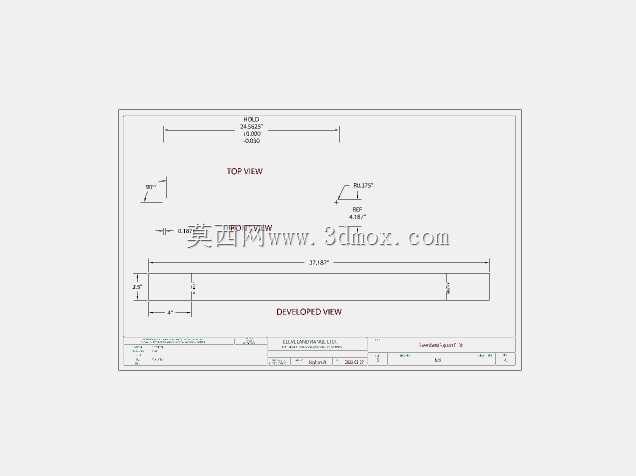

　　从功能特性来看，该结构采用双侧长边定位挡边配合两端端部挡块的布局，没有设置复杂的气动或液压夹紧元件，完全依靠工件自重与挡边的限位实现定位，针对煎锅这类大尺寸扁平类工件的焊接作业，这种开放式的结构不会遮挡焊缝位置，焊工可以从结构的上方、侧方多角度完成焊接操作，不会出现焊枪与夹具干涉的问题。两端的端部挡块做了突出式设计，刚好卡住煎锅工件的两个对角位置，限制工件在水平面上的X、Y向窜动，双侧的长挡边则贴合工件的侧边轮廓，限制工件的转动自由度，整个定位过程不需要额外的锁紧操作，工件放置到夹具上即可完成定位，取件时直接向上抬升就能脱离夹具，单工件的上下料时间可以控制在两秒以内，适配小批量多品种的煎锅生产切换需求。设计思路上，这套结构没有追求过高的定位精度冗余，而是完全匹配煎锅焊接的实际公差要求，长挡边采用等截面的长条结构，加工时只需要保证两个挡边的平行度在0.2mm以内即可，不需要做复杂的型面加工，端部挡块的位置可以根据不同尺寸规格的煎锅做调整，挡块与基础框架之间采用螺栓连接，更换生产型号时只需要松开螺栓调整挡块位置，就能适配不同长宽尺寸的煎锅工件，不需要整体更换夹具，大幅降低了多品种生产的工装成本。

　　结构的主体框架采用空心方管拼接焊接而成，整体重量轻，一个操作人员就可以完成夹具的工位转移，框架的底部没有设置封闭的底板，焊接过程中产生的焊渣、飞溅可以直接从框架的中空区域落到下方的接渣盘上，不会在夹具表面堆积，日常清理维护只需要用钢丝刷扫过挡边表面即可，不需要拆解结构。从安装边界与外形尺寸来看，这套夹具的整体轮廓尺寸适配常规煎锅的最大外形尺寸，长边长度比对应型号煎锅的长度大15mm，短边宽度比煎锅的宽度大10mm，预留出足够的工件放置间隙，不会出现工件放不进夹具的卡滞问题；安装时只需要将夹具整体放置在焊接工作台的台面上，依靠框架自身的重量即可保持稳定，不需要额外打膨胀螺栓或者压板固定，如果是配合自动化焊接设备使用，只需要在框架的四个角位置加工出定位销孔，与工作台上的定位销配合就能完成夹具的快速换装，重复定位精度可以满足自动化焊接的要求。

　　实际生产验证中，使用这套夹具完成煎锅焊接作业时，工件的拼缝错位量可以控制在0.15mm以内，焊接后的工件形变量比手工夹持时降低60%以上，不需要后续大量的打磨校正工作，同时因为定位过程不需要反复调整对齐，单工位的生产效率可以提升40%左右，针对新员工的操作培训也更简单，只需要告知工件放置的位置即可，不需要掌握复杂的对齐技巧，大幅降低了对操作人员的技能要求。结构的所有棱角位置都做了倒钝处理，操作人员上下料时不会被锋利的边角划伤，焊接过程中挡边的高度刚好低于焊缝位置2mm，不会被焊枪误触损伤，长期使用后如果挡边出现飞溅粘连或者磨损，只需要更换对应的长条挡边即可，维护成本极低。
