袋鼠X2运动控制驱动模块结构设计

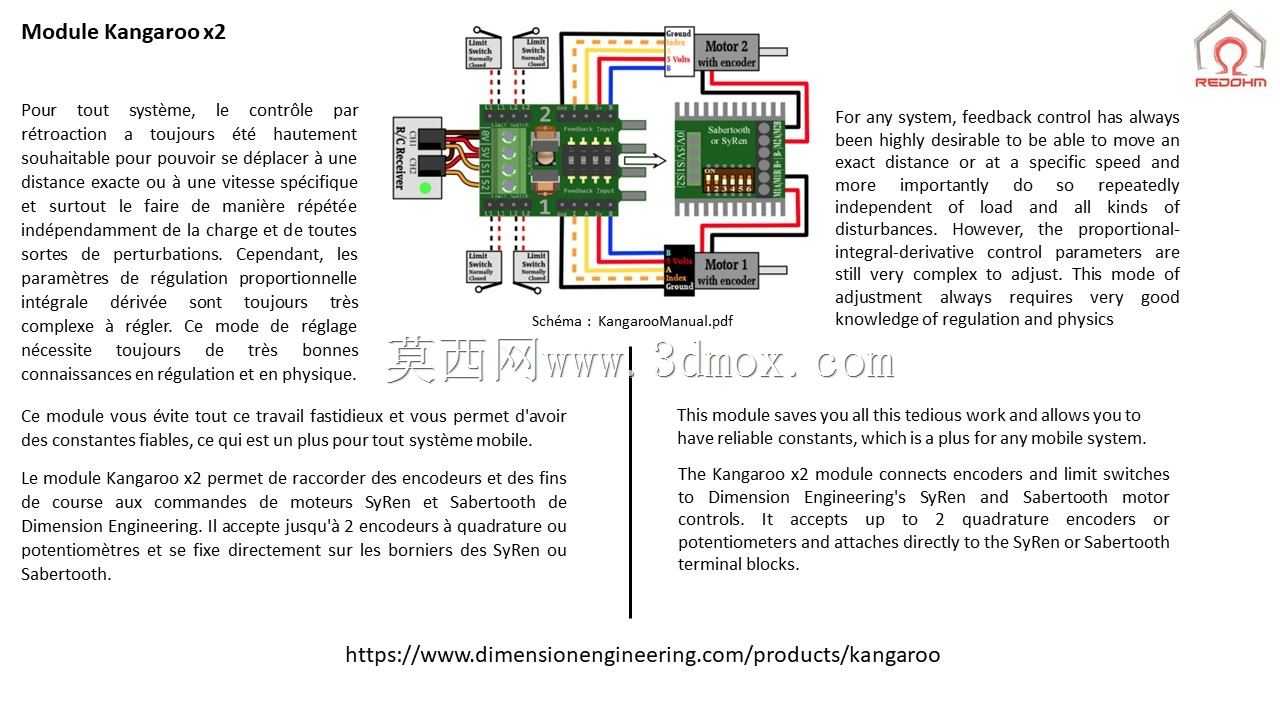

　　在小型移动机器人、教学实验平台以及轻型自动化执行机构的开发场景中，驱动控制模块的安装适配性、接口兼容性一直是结构设计阶段需要重点考量的环节，袋鼠X2这类双路运动控制模块，常被用于对接SyRen、Sabertooth系列驱动单元，实现编码器信号采集、电位器信号解析与电机运动指令的中转处理，是小型电控系统里衔接主控单元与功率驱动层的核心组件。从实际工程应用的角度出发，这类模块的结构设计首先要匹配安装场景的边界限制，多数小型机器人的电控舱内部空间紧凑，模块整体采用长条形板载布局，功率接线端与信号接线端分置板体两侧，功率端预留大电流接线端子的安装位，可适配12-24V区间的常规直流电机驱动接线需求，信号端则预留编码器差分信号输入、模拟量输入、通讯接口的焊盘位置，避免接线时不同电压等级的线束交叉干扰。

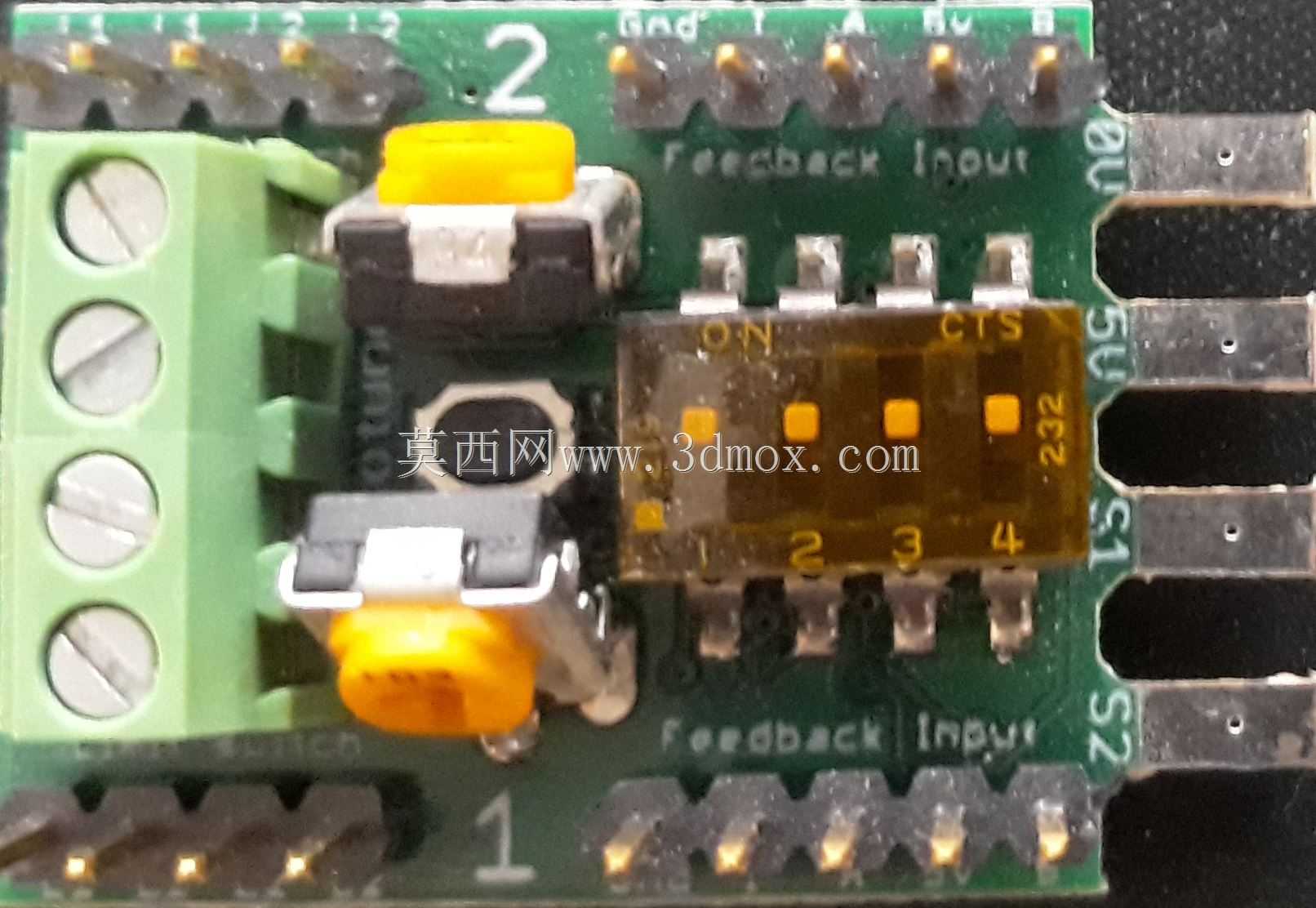

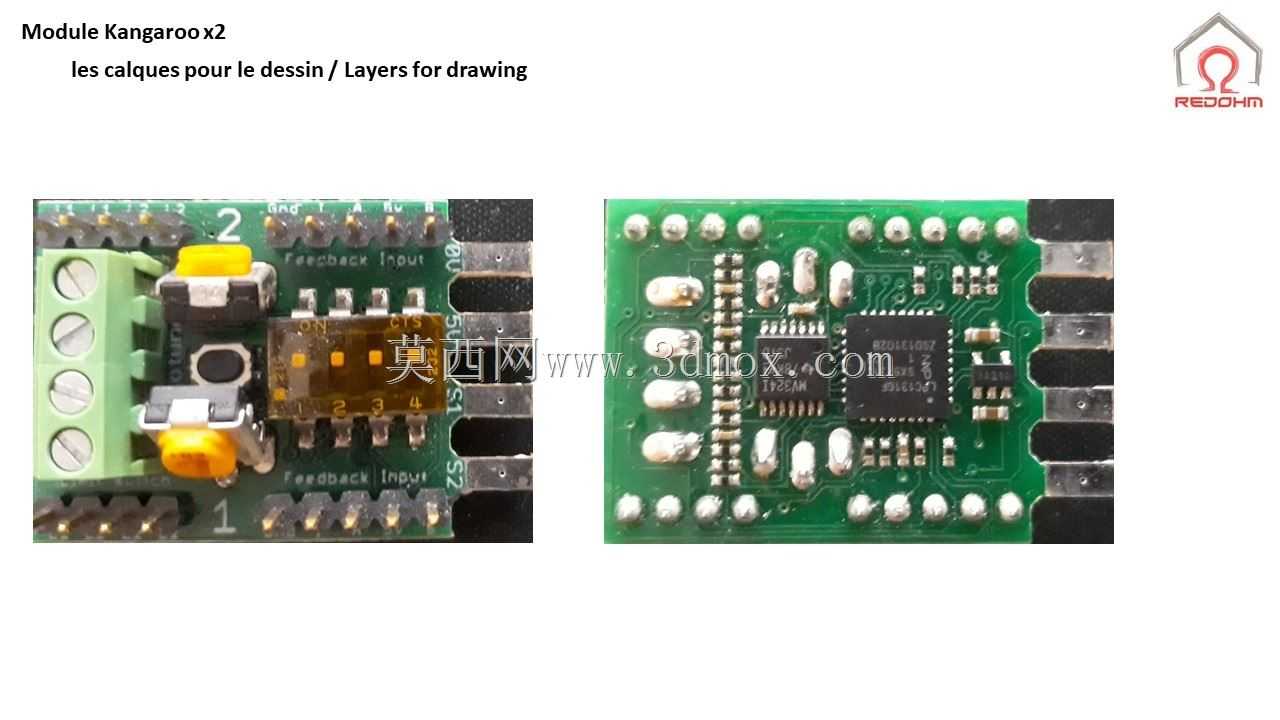

　　设计过程中需要充分考虑板载元件的高度差，模块上集成的功率继电器、接线端子排、状态指示灯的最高突出高度需要控制在统一区间，确保安装时不会与上层盖板或者相邻的其他板卡产生干涉，板体四角预留标准的M3安装孔位，孔位间距匹配通用的铝型材安装槽、亚克力电控板安装座的常用孔距，既可以通过铜柱实现层叠安装，也可以直接通过螺丝固定在设备的安装基板上。从功能布局来看，模块的功率回路部分与信号回路部分在板面上做了物理分区，大电流走线路径远离弱信号采集区域，减少电机运行时的脉冲干扰对编码器计数精度的影响，板载的状态指示灯对应每一路通道的电源、信号、故障状态，安装后指示灯的朝向正对设备的维护侧，方便现场调试时快速排查接线与运行故障。

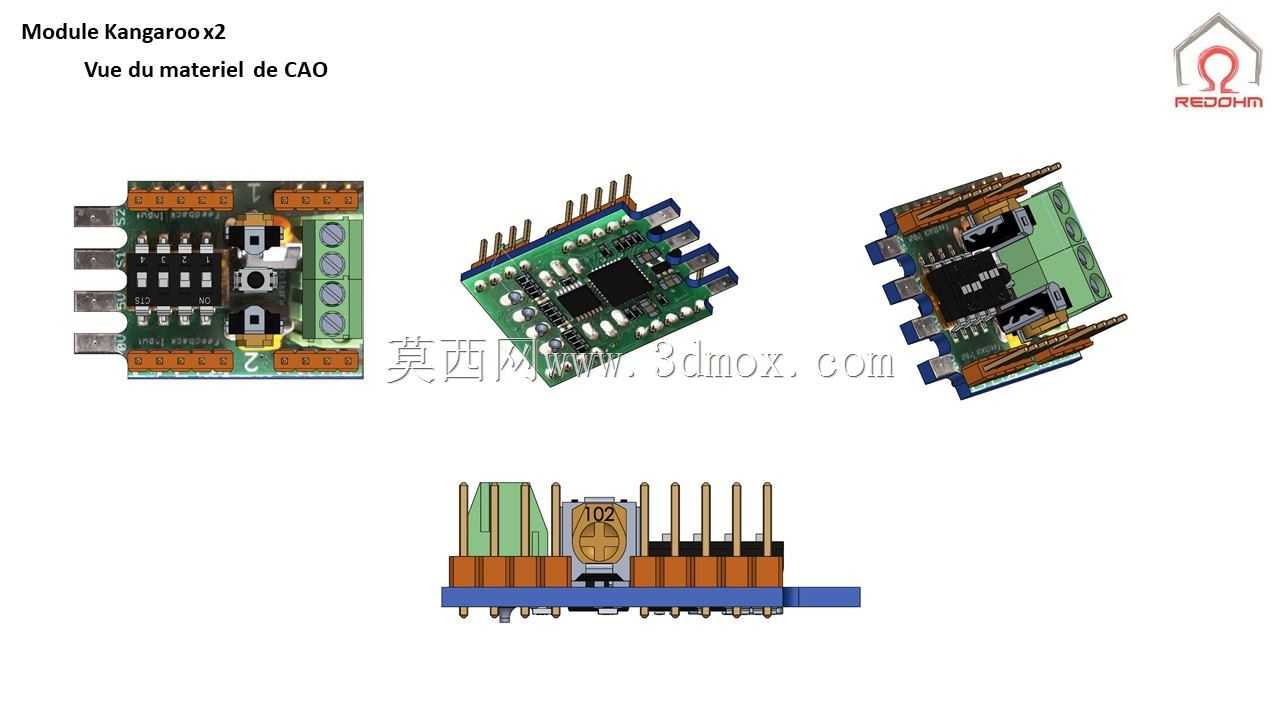

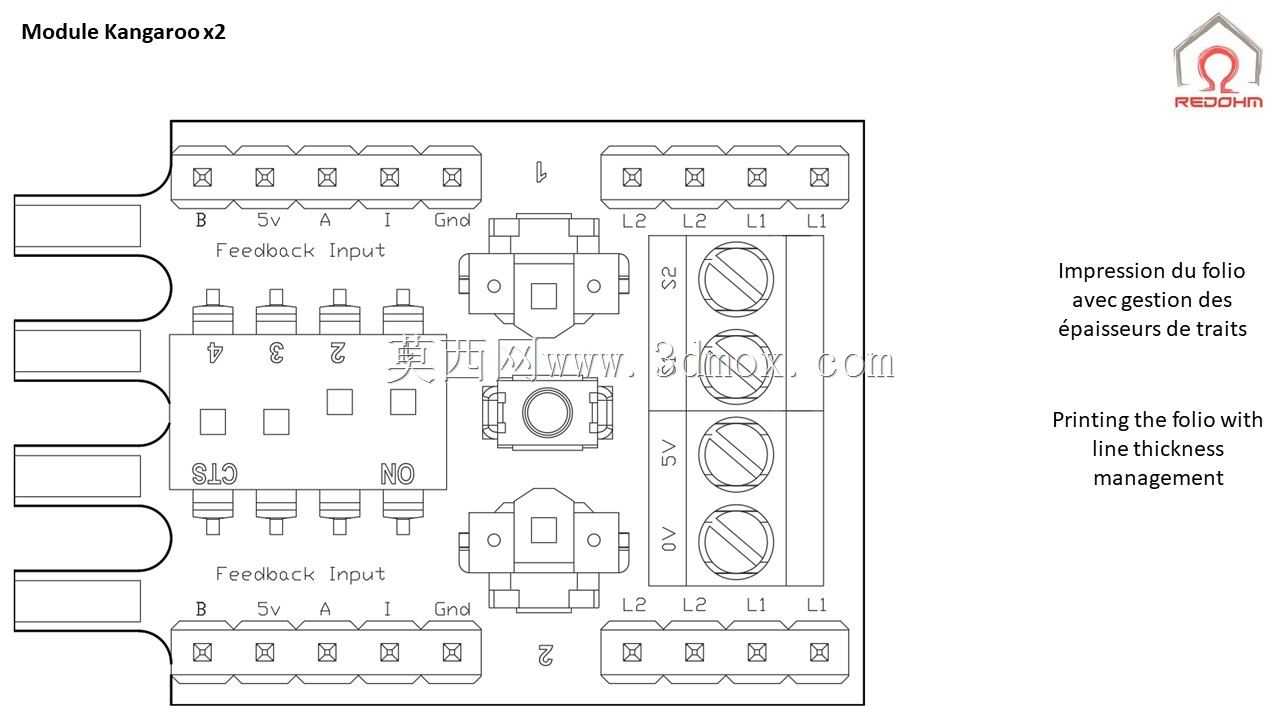

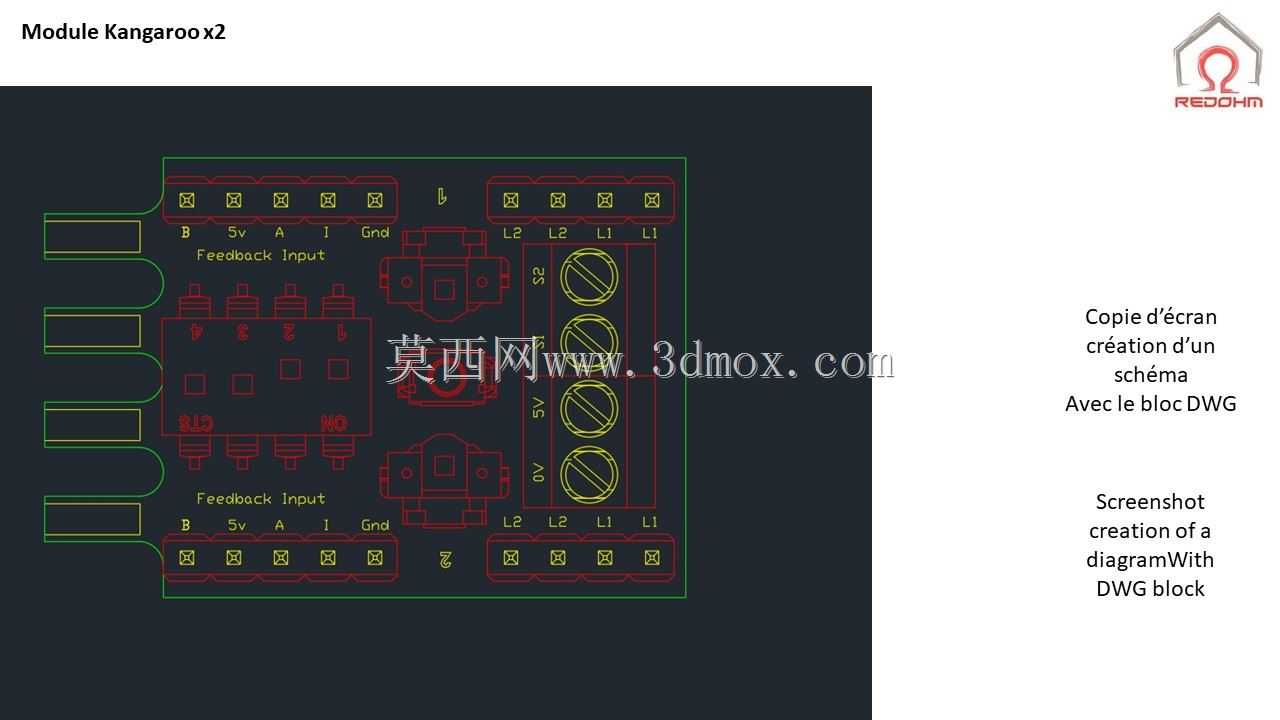

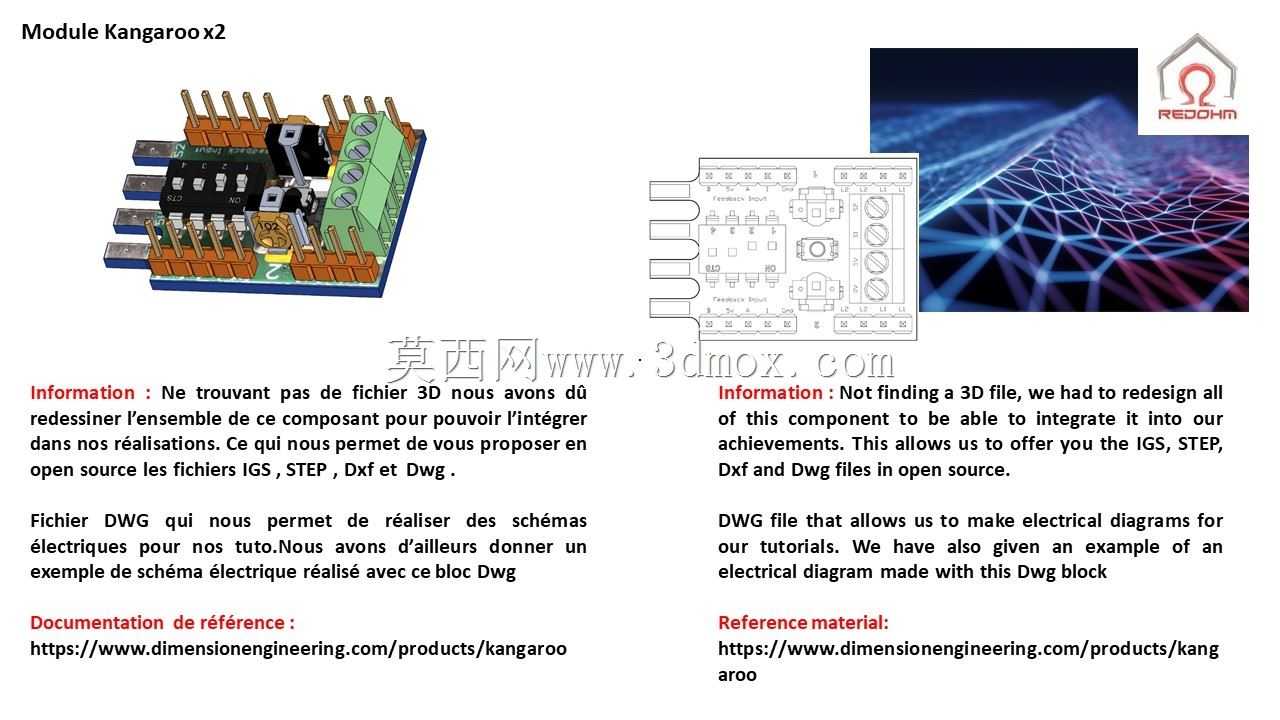

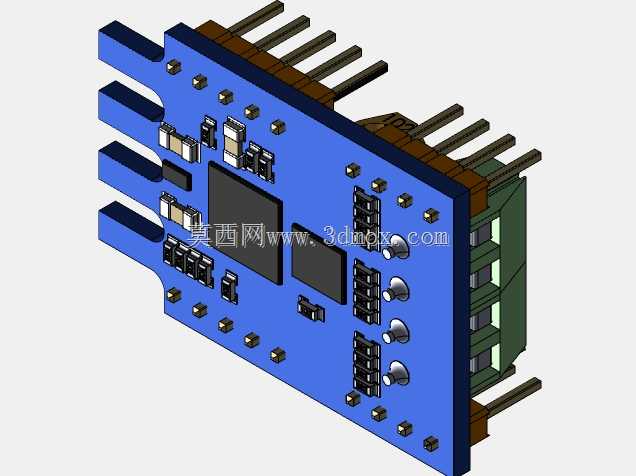

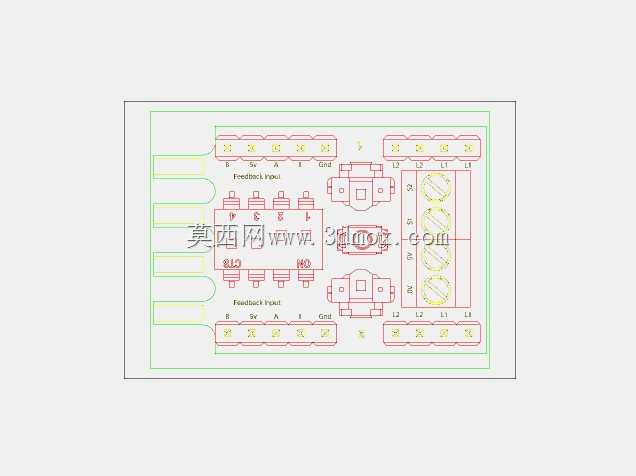

　　在配套的电气原理设计层面，模块对应的DWG格式电气原理图块，可直接嵌入整套设备的电气图纸体系中，原理图里明确标注了每个接线端子的引脚定义、线径要求、屏蔽层处理方式，方便电气设计人员快速完成整套系统的图纸绘制，无需重新绘制模块的外围接线原理，减少图纸绘制阶段的重复工作量。对于三维建模人员而言，复刻这类模块的三维模型时，不仅要还原板体的外形轮廓、安装孔位坐标，还要精准还原每个外接接口的位置、朝向以及突出板体的高度，确保在做整体设备的装配干涉检查时，能够准确模拟出线束接插后的空间占用情况，避免实际组装时出现接口被其他结构件遮挡、线束弯折半径不足的问题。

　　在小型移动机器人底盘的设计中，这类模块通常安装在底盘上层的电控安装区，紧邻电机驱动板布置，缩短功率接线的长度，减少大电流线路的电磁辐射范围，模块的安装面需要与底盘平面保持平行，避免长期震动导致板卡受力变形，同时安装位置要预留足够的手部操作空间，方便调试时插拔接线、调整拨码开关。在教学实验平台的应用中，这类模块常搭配开源主控板使用，统一的安装孔位可以适配各类标准的实验安装板，学生在搭建实验电路时，能够快速完成模块的固定与接线，将更多精力放在控制逻辑的调试上，而非机械结构的适配改造。从结构强度的角度考虑，模块板体采用标准FR-4板材厚度，板上较重的接线端子、继电器元件下方预留了支撑凸台的安装位置，在震动较强的应用场景下，可以通过加装绝缘支撑柱减少板体的受力形变，避免元件引脚因长期震动出现虚焊脱落的问题。模块的整体外形尺寸经过优化，在容纳所有必要元件的前提下，尽可能压缩板体的宽度，能够适配宽度较窄的电控安装梁，在空间受限的小型设备内部也能找到合适的安装位置。
