钳工校直锤击作业支撑楔块结构

在机加工车间的钳工工位、设备维修现场以及金属构件预处理环节，这类支撑楔块是锤击、校直作业中不可或缺的辅助工装，区别于普通平垫铁的单一支撑功能，该楔块通过多形态工作面的集成设计，能够适配不同外形工件的支撑需求，减少作业过程中工件滑移、支撑面压伤的问题。从实际作业场景来看，当操作人员对轴类零件进行弯曲校直时，可将工件对应位置架在楔块的圆形通孔或圆弧槽位上，让受力点下方形成稳定的悬空支撑区间，避免锤击力直接传导到工作台面造成设备损伤，同时圆弧面能够贴合轴类零件的外圆轮廓，防止校直过程中工件滚动偏移；针对板类、条类零件的校平作业，楔块上的矩形通槽、平面支撑区可以提供平整的受力基准，操作人员可根据工件的变形位置调整支撑点，让锤击力精准作用在变形凸起位置，提升校平效率。

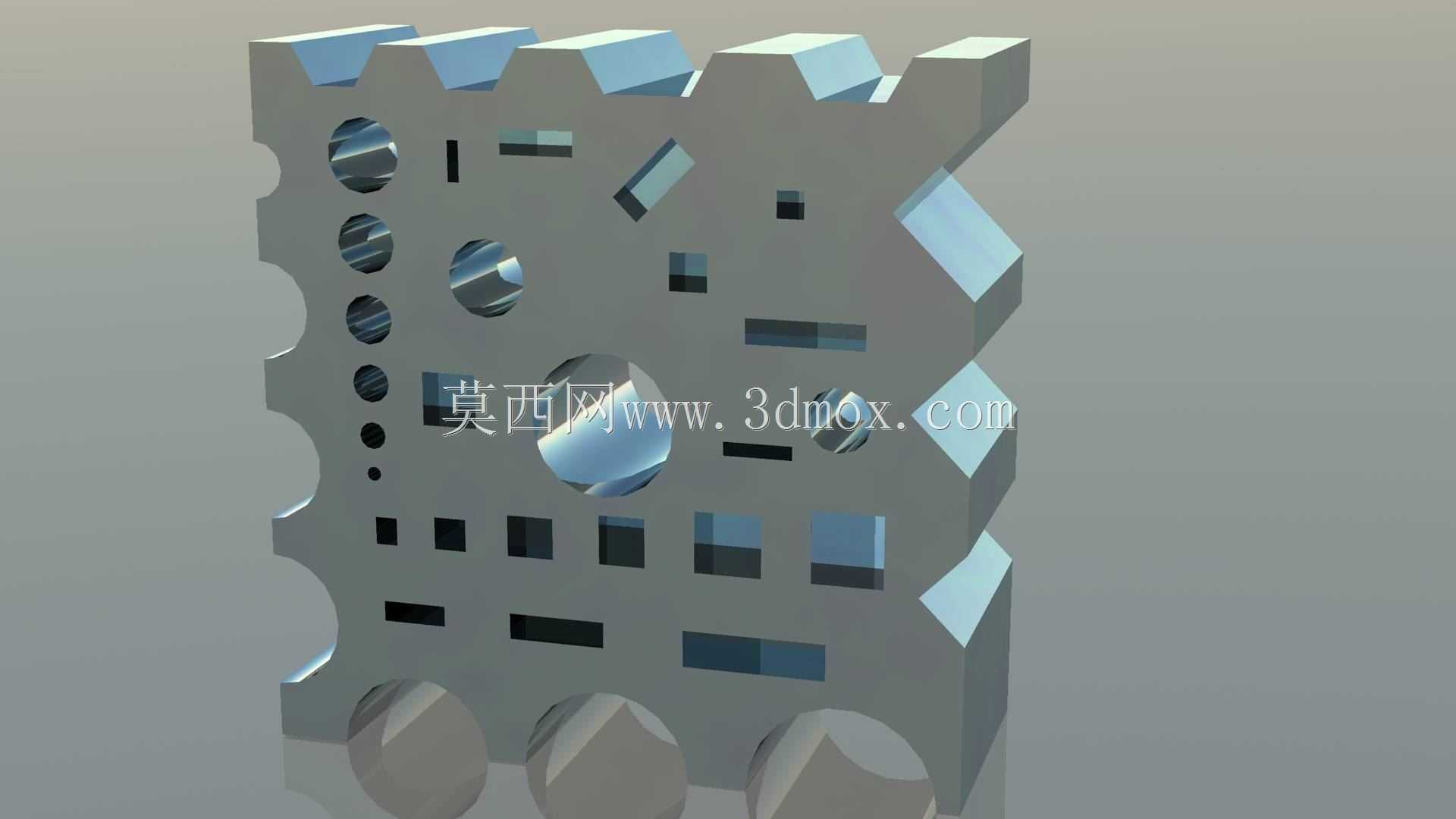

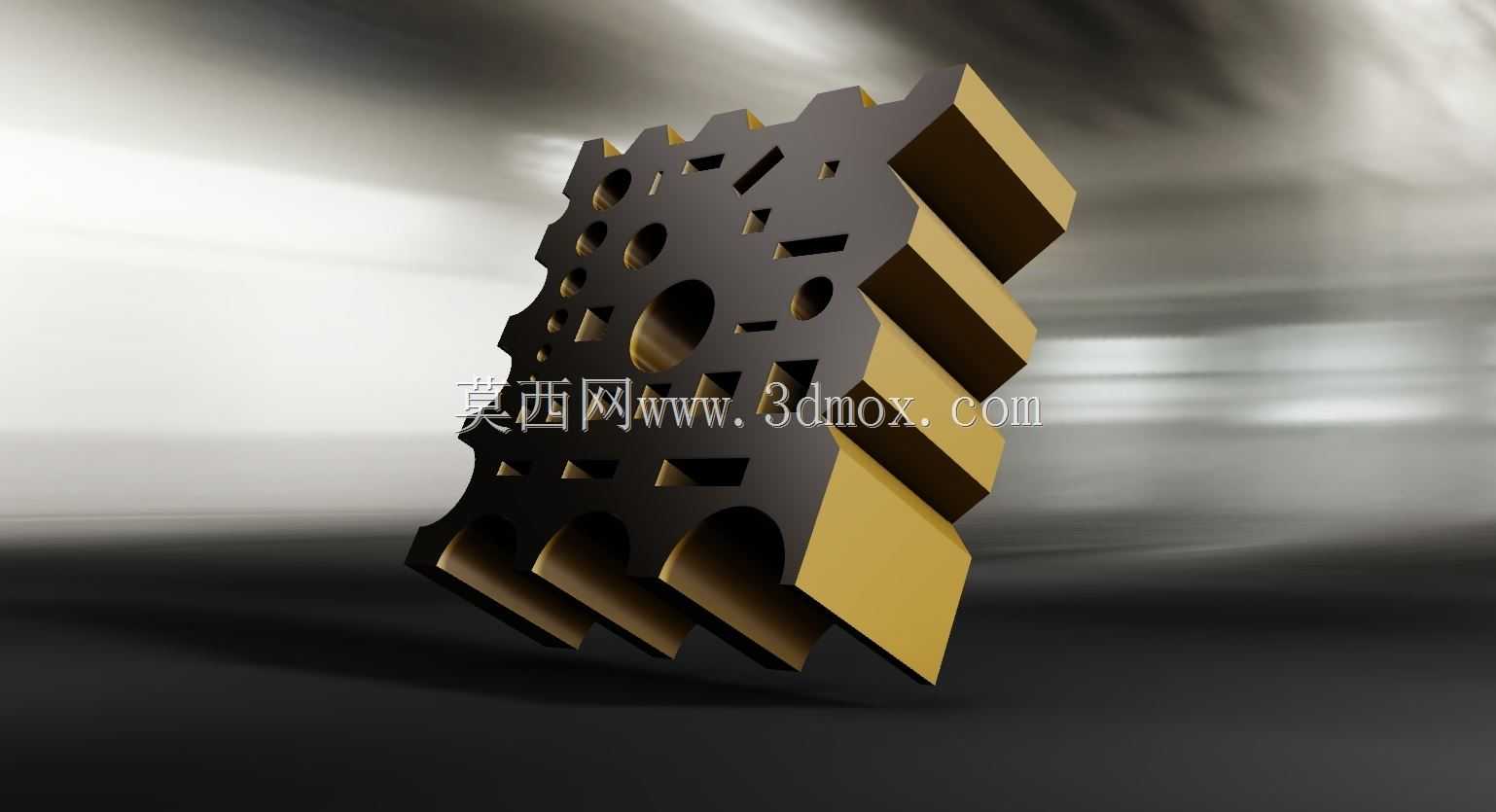

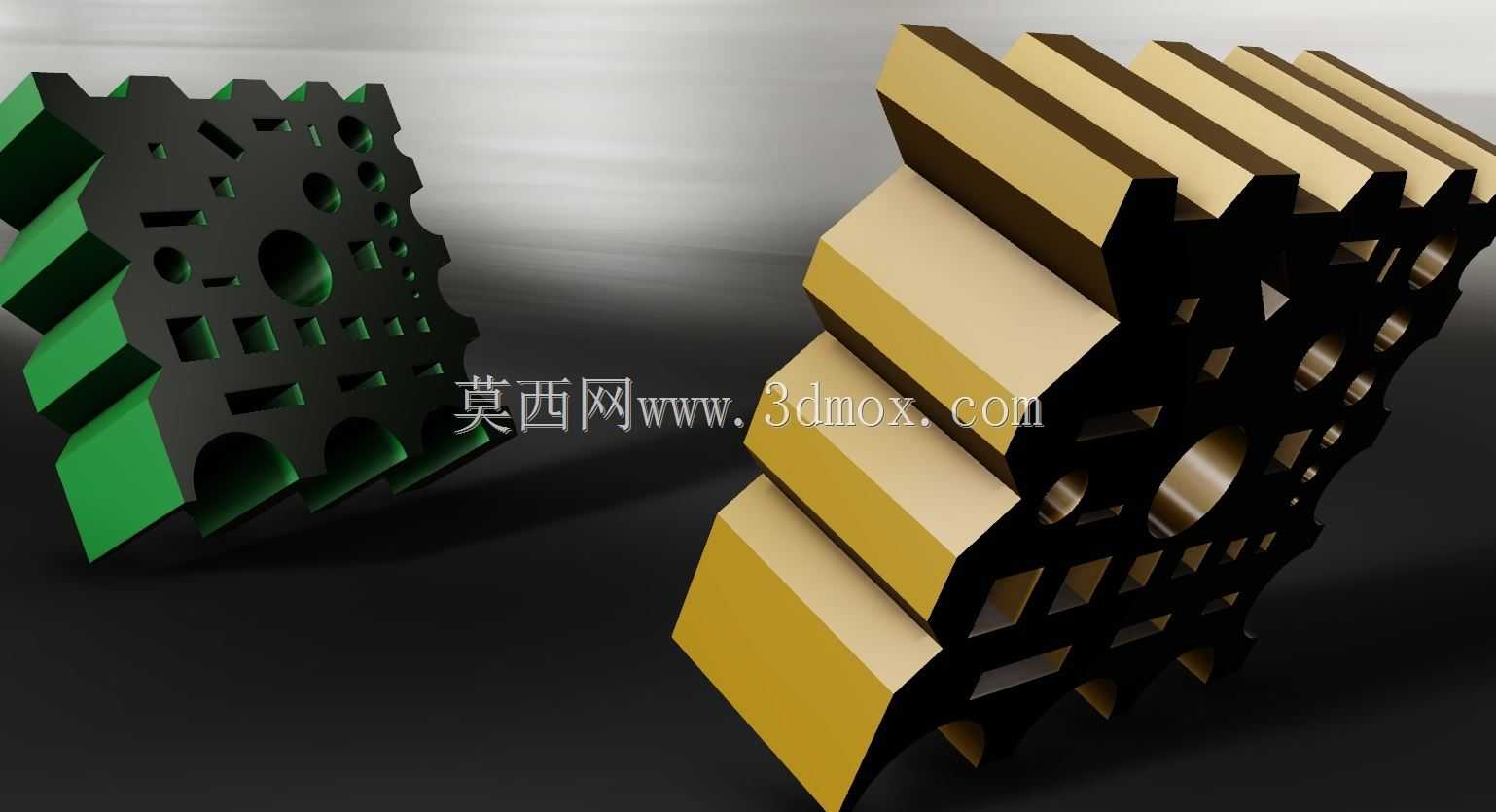

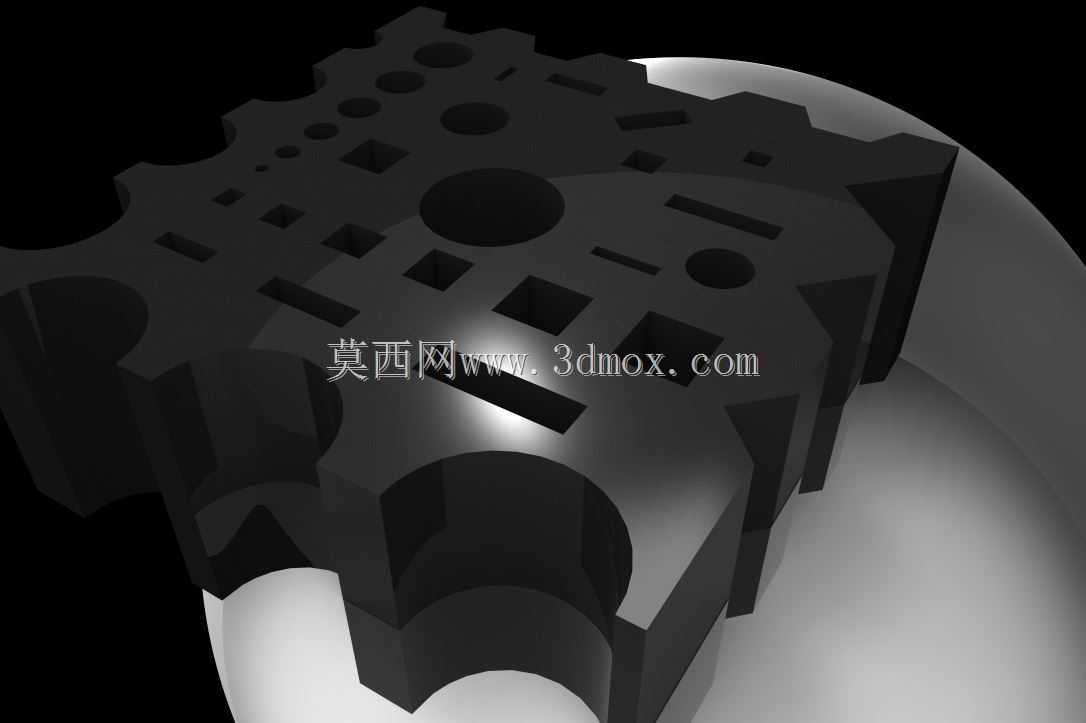

该楔块的设计思路完全围绕钳工一线作业的实际痛点展开，传统作业中往往需要准备多块不同形状的垫铁来适配不同工件，不仅占用工位储物空间，更换垫铁也会打断作业节奏，这款集成式楔块将常用的圆弧支撑、平面支撑、槽位避让结构整合在单一构件上，作业时只需转动或平移楔块就能切换适配的支撑面，无需频繁更换工装。从结构细节来看，楔块主体采用整块高强度钢材加工而成，整体为厚板状结构，边缘设置的齿状卡位结构能够与工作台面的定位槽配合，防止锤击过程中楔块自身发生位移；侧面分布的不同直径圆孔，既可以作为小直径圆棒类零件的支撑位，也能作为穿装固定螺栓的安装孔，当需要长时间固定支撑位置时，可通过螺栓将楔块锁紧在钳工台的T型槽上，避免大力度锤击时楔块移位。不同尺寸的矩形槽、斜面孔位则对应不同厚度的板件、异形截面型材的支撑需求，比如校直角钢类零件时，可将角钢的直角边卡入对应的斜向槽位，让待校直的平面保持水平状态，方便操作人员控制锤击方向。

从安装边界与尺寸适配角度来说，该楔块的底面为全平面结构，能够平稳放置在各类钳工工作台、铸铁平台表面，整体厚度满足大力度锤击的强度要求，不会因为反复承受冲击载荷发生变形；各个支撑孔位、槽位的边缘都做了小倒角处理，避免工件放置时刮伤零件表面，也减少应力集中导致的楔块本体开裂风险。在设备维修现场的轴类零件拆装环节，该楔块还可以作为敲击衬套、销钉的支撑垫，将待拆卸的零件对准对应直径的圆孔，锤击时让被敲出的零件从孔位中脱出，不会损伤配合面；针对小型钣金件的整形作业，楔块上的小尺寸平面区可以作为局部整形的垫铁，操作人员手持楔块抵在钣金件背面，用小手锤敲击变形位置，完成局部形状修正。不同于专用工装只能适配单一零件，这款楔块属于通用型作业辅助工具，覆盖了钳工日常作业中绝大多数锤击、校直、拆装的支撑需求，其结构上的每一处开孔、槽位、平面都对应实际作业中的一类场景，没有冗余的装饰性结构，完全从实用角度出发设计，整体强度能够承受常规手锤、铜锤的反复冲击，长期使用后如果支撑面出现锤击凹痕，也可以通过平面磨床重新修磨底面和支撑面，恢复使用精度，使用寿命远高于普通焊接式垫铁。在重型机械维修的现场作业中，这类楔块还可以配合千斤顶使用，通过楔块的斜面结构微调设备的水平高度，多个楔块组合使用能够适配不同形状的设备底座，在设备安装找平环节提供稳定的临时支撑，其侧面的卡位结构也能让多个楔块拼接时保持对齐，不会因为设备重压发生错位。
